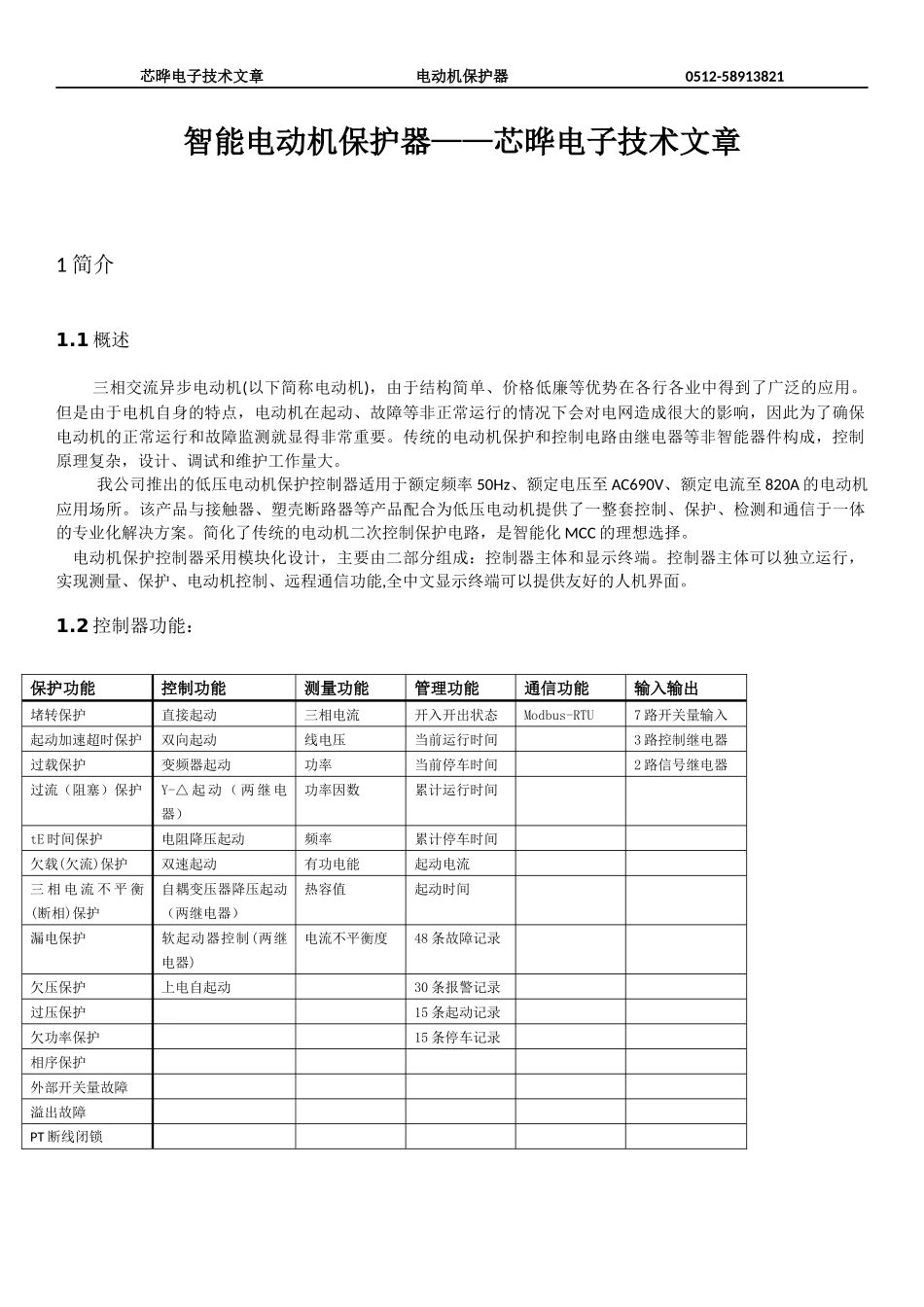

芯晔电子技术文章电动机保护器0512-58913821智能电动机保护器——芯晔电子技术文章1简介1.1概述三相交流异步电动机(以下简称电动机)，由于结构简单、价格低廉等优势在各行各业中得到了广泛的应用。但是由于电机自身的特点，电动机在起动、故障等非正常运行的情况下会对电网造成很大的影响，因此为了确保电动机的正常运行和故障监测就显得非常重要。传统的电动机保护和控制电路由继电器等非智能器件构成，控制原理复杂，设计、调试和维护工作量大。我公司推出的低压电动机保护控制器适用于额定频率50Hz、额定电压至AC690V、额定电流至820A的电动机应用场所。该产品与接触器、塑壳断路器等产品配合为低压电动机提供了一整套控制、保护、检测和通信于一体的专业化解决方案。简化了传统的电动机二次控制保护电路，是智能化MCC的理想选择。电动机保护控制器采用模块化设计，主要由二部分组成：控制器主体和显示终端。控制器主体可以独立运行，实现测量、保护、电动机控制、远程通信功能,全中文显示终端可以提供友好的人机界面。1.2控制器功能：保护功能控制功能测量功能管理功能通信功能输入输出堵转保护直接起动三相电流开入开出状态Modbus-RTU7路开关量输入起动加速超时保护双向起动线电压当前运行时间3路控制继电器过载保护变频器起动功率当前停车时间2路信号继电器过流（阻塞）保护Y-△起动（两继电器）功率因数累计运行时间tE时间保护电阻降压起动频率累计停车时间欠载(欠流)保护双速起动有功电能起动电流三相电流不平衡(断相)保护自耦变压器降压起动（两继电器）热容值起动时间漏电保护软起动器控制(两继电器)电流不平衡度48条故障记录欠压保护上电自起动30条报警记录过压保护15条起动记录欠功率保护15条停车记录相序保护外部开关量故障溢出故障PT断线闭锁芯晔电子技术文章电动机保护器0512-589138211.3引用标准GB14048.1低压开关设备和控制设备总则GB14048.4低压开关设备和控制设备低压机电式接触器和电动机起动器GB14048.5控制电路电器和开关元件机电式控制电路电器GB3836.3-2000爆炸性气体环境用电气设备第3部分：增安型“e”JB/T10613-2006数字式电动机综合保护装置通用技术条件JB/T10736-2007交流电动机保护器1.4产品特点1、电源支持交、直流供电,供电范围宽（AC/DC80V~270V）；2、7路DI干节点、湿节点输入,干接点内部提供DC24V电源,输入功能可选；3、DO支持交流负载或直流负载，同时“起动控制DO”与“保护/停车控制DO”分开；信号DO用于装置自检或故障报警输出等，DO输出功能可选；4、测量三相电流、三相电压参数，功率、功率因数、电能等参数测量精度高；5、支持电动机多种起动控制逻辑（直接起动、变频起动、软起动、星-三角起动、双向起动、双速起动等）；6、保护功能有过载、堵转、过流、tE时间、剩余电流、过压、欠压、欠功率等；7、保护功能的投、退、保护参数等可由专业人员根据电动机的实际运行情况进行现场整定，掉电不丢失；8、“tE时间保护”符合国家标准(GB3836.3-2000)，适应于增安型防爆电动机；9、特大短路电流时可闭锁接触器，直接驱动断路器，可靠排除故障；10、可实现电动机自动起动功能；11、4mA～20mA模拟量输出可选择电动机各种运行参数（增选）；12、控制器支持MODBUS-RTU总线，实现数据传输功能（增选）；13、控制器可记录电动机当前运行时间、当前停车时间、累计运行时间、累计停车时间、累计故障次数、操作次数等信息，便于日常维护；14、控制器可实时查询开关量的输入输出状态、当前电动机的运行状态；15、控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录，便于实现快速故障定位；16、友好的人机界面：全中文液晶显示（增选附件）；17、显示终端双权限密码,避免非专业人员误修改参数。1.5产品选配表电动机额定功率控制器额定电流≤1.1kW2A≤3.1kW6.3A≤11kW25A≤45kW100A≤132kW250A≤264kW500A264kW以上820A芯晔电子技术文章电动机保护器0512-589138212技术指标2.1测量精度测量项目测量范围精度电流5%Ie~120%Ie0.2%120%Ie~1000%Ie2%线电压*5%Ue~150%Ue0.2%剩余电流*5%Ig~120%Ig1%有功功率*5%Ie~120%Ie1%无功功...
