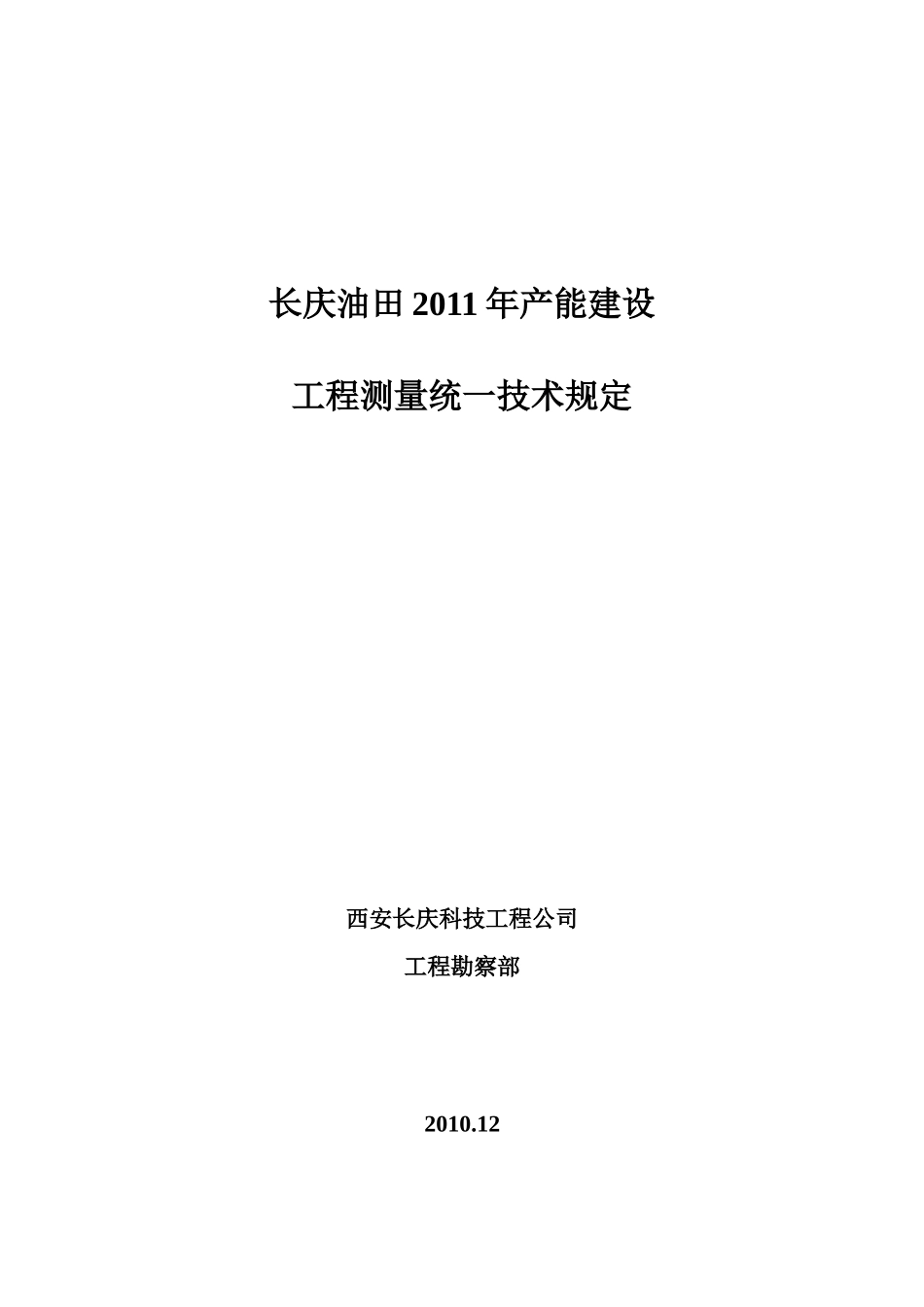

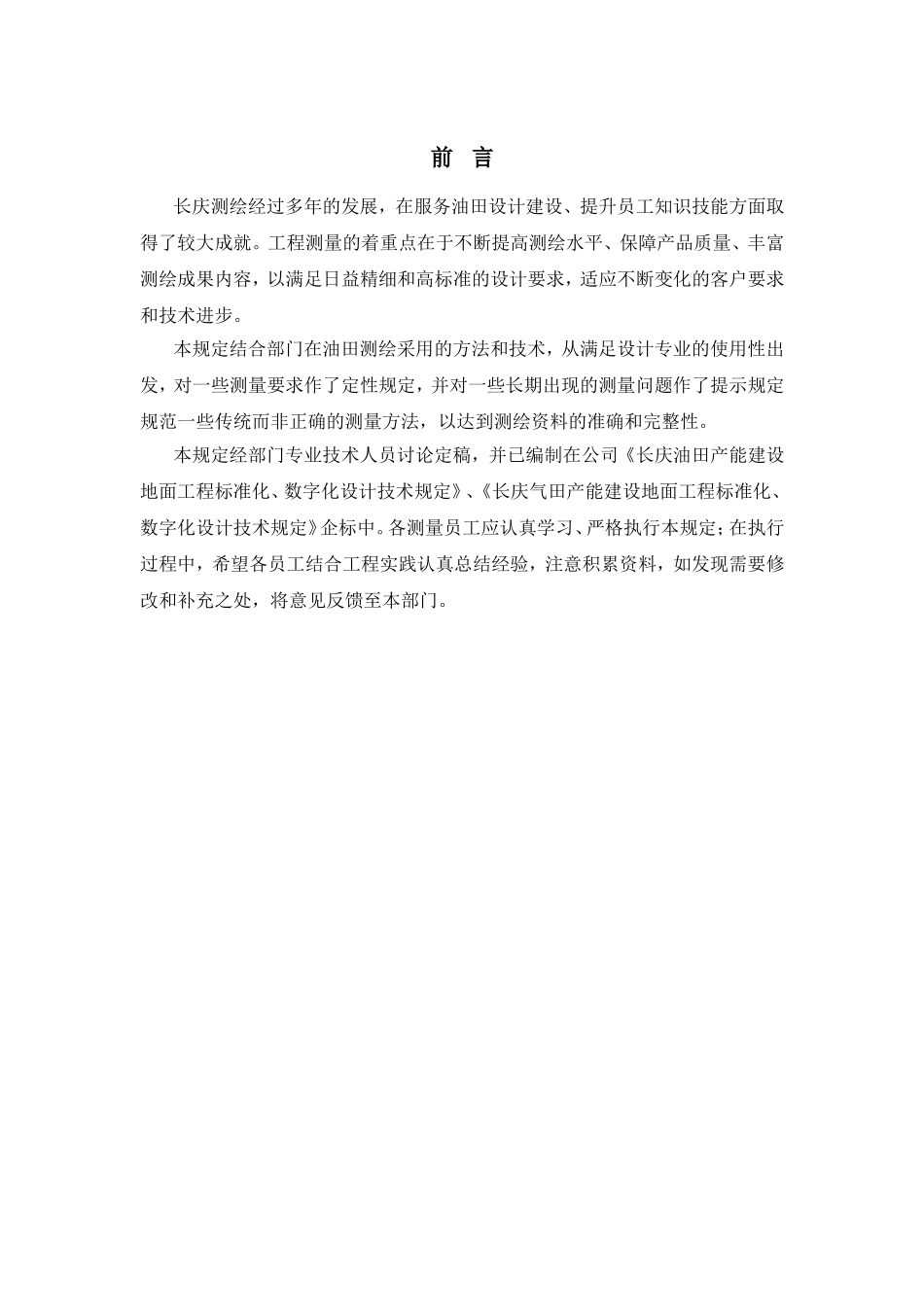

长庆油田2011年产能建设工程测量统一技术规定西安长庆科技工程公司工程勘察部2010.12前言长庆测绘经过多年的发展，在服务油田设计建设、提升员工知识技能方面取得了较大成就。工程测量的着重点在于不断提高测绘水平、保障产品质量、丰富测绘成果内容，以满足日益精细和高标准的设计要求，适应不断变化的客户要求和技术进步。本规定结合部门在油田测绘采用的方法和技术，从满足设计专业的使用性出发，对一些测量要求作了定性规定，并对一些长期出现的测量问题作了提示规定规范一些传统而非正确的测量方法，以达到测绘资料的准确和完整性。本规定经部门专业技术人员讨论定稿，并已编制在公司《长庆油田产能建设地面工程标准化、数字化设计技术规定》、《长庆气田产能建设地面工程标准化、数字化设计技术规定》企标中。各测量员工应认真学习、严格执行本规定；在执行过程中，希望各员工结合工程实践认真总结经验，注意积累资料，如发现需要修改和补充之处，将意见反馈至本部门。1站址测量1.1选择平面坐标系统时，应使测区内投影长度变形值不大于2.5cm/km或测区内最长控制点边长投影变形值不大于2.5cm，并应根据测量面积大小和可利用资料情况按下列次序选择其一：1采用统一的高斯投影3º带平面直角坐标系统。2采用高斯投影3º带，投影面为测区抵偿高程面的平面直角坐标系统。3当联测国家控制点有困难或站场先期测量时，可采用假定坐标系，基点坐标采用国家统一坐标系统下的近似值。4站址补测或扩建等，宜沿用原图的平面坐标系统。1.2高程系统可按下列次序选择其一：1高程系统宜优先采用1985国家高程基准，也可根据资料情况或设计要求采用1956黄海高程系。2小面积站址高程联测有困难时，可采用假定高程，基点高程起算值可采用测区最大比例尺地形图上的近似值或通过准确的区域转换参数测得的GPS高程值。3站址补测或扩建等，宜沿用原图的高程系统。1.3站址测量应布设固定桩，新建站址以埋设水泥桩为宜；测量小面积厂站现状时也必须布设控制点，控制点布设可选择植入钢筋、水泥钉、选择地物特征点等方式。每个站址固定桩的数量应不少于8个/km2，并不少于三个。1.4固定桩应布设在拟建场地的四周，能够长期保存，且应保证至少两点通视，以满足厂站施工的需要。1.5站址固定桩编号宜以站址名称的汉语拼音简写加流水号，如姬三联固定桩编号为：J3L-1、J3L-2……。1.6测图比例尺可作下列选择：1集气站、阀室、接转站、橇装注水站、注水站、供水站、井区部、增压点等标准化站场测量比例为1：200。2测量长度小于250m的站址测图比例尺可选用1：200，长度大于250m的站址测图比例尺可选用1：500或1：1000。13有特殊要求的按设计委托要求采用测图比例尺。1.7测图基本等高距可作下列选择：1测图比例尺为1：200的站址基本等高距统一选用0.5m。2测图比例尺为1：500的站址基本等高距：平坦地、丘陵地、山地选用0.5m，高山地选用1m。3测图比例尺为1：1000的站址基本等高距：平坦地、丘陵地选用0.5m，山地、高山地选用1m。1.8控制测量每日观测结束后，应及时传输出GPS外业观测数据，将原始观测数据转换成包含观测点名、仪器高、观测者等信息的RINEX格式文件，仪器高应转换计算至天线相位中心；应将RENIX数据导入到相关软件中检查数据是否可读、数据是否正确完整；RENIX文件宜以观测点名命名。原始观测数据和转换后数据均应作备份。1.9GPS控制测量应输出WGS84至工程采用坐标系的转换参数。1.10对于测量面积小于500m×500m较小测区，图根控制可作为站址测量首级控制。对于较大测区，首级平面控制精度应不低于二级GPS网或导线（网）；首级高程控制精度应不低于五等光电测距三角高程。1.11图根控制可采用GPS—RTK和全站仪极坐标法，直接测定图根点的坐标和高程。1GPS—RTK方法的作业半径不宜超过5km，对每个图根点均应进行两次独立测量，其两次测量的点位较差不应大于4cm，高程较差不应大于3cm，并取中数作为最终结果。2全站仪极坐标法应将上、下两半测回的观测值取平均值作为最终观测结果其点位误差及高程较差要求同上。全站仪极坐标法测量图根点应在测量基点上一次完成所有的图根点测量，不得在图根点上二次进行...
