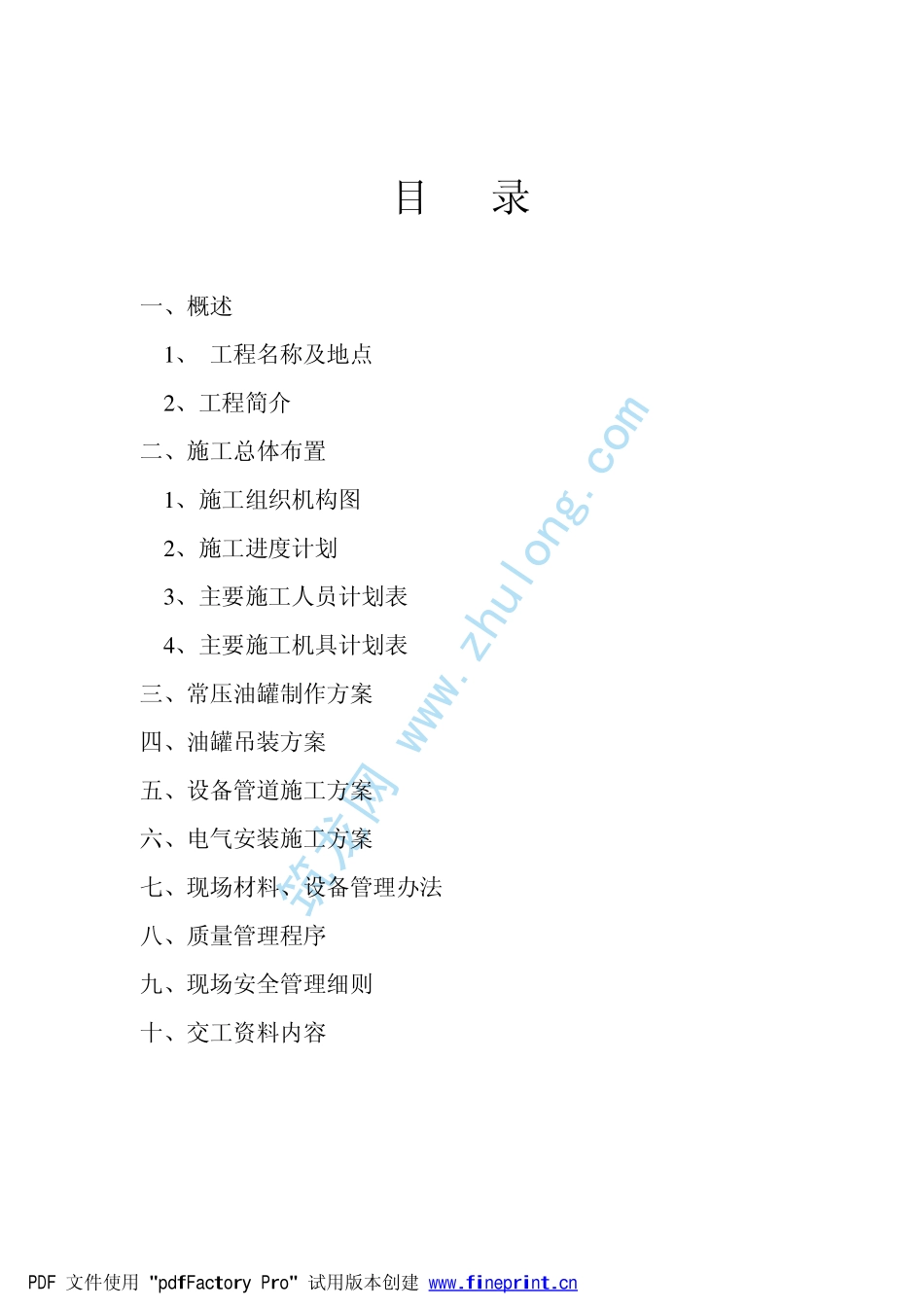

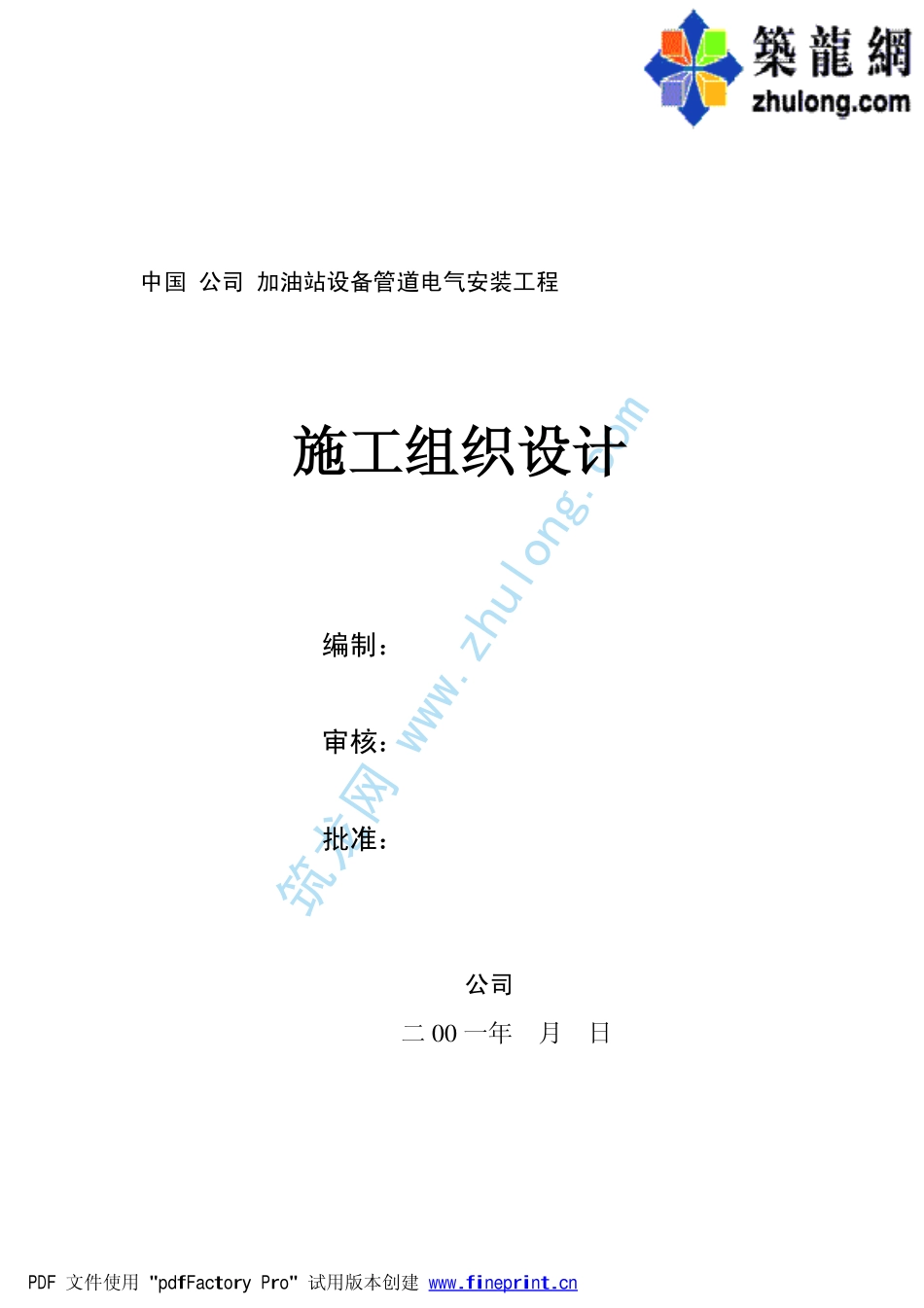

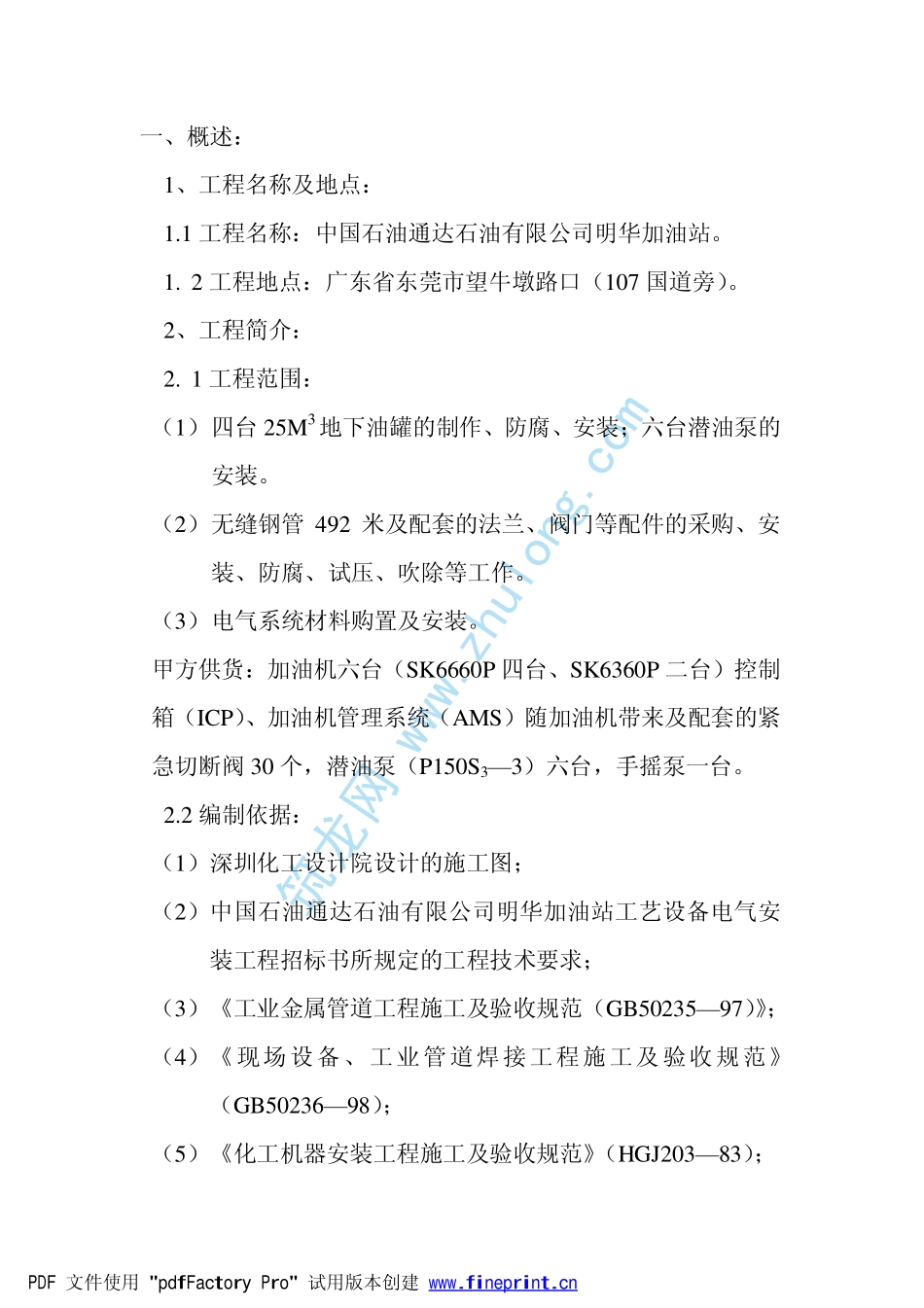

筑龙网www.zhulong.com中国公司加油站设备管道电气安装工程施工组织设计编制：审核：批准：公司二00一年月日PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn筑龙网www.zhulong.com目录一、概述1、工程名称及地点2、工程简介二、施工总体布置1、施工组织机构图2、施工进度计划3、主要施工人员计划表4、主要施工机具计划表三、常压油罐制作方案四、油罐吊装方案五、设备管道施工方案六、电气安装施工方案七、现场材料、设备管理办法八、质量管理程序九、现场安全管理细则十、交工资料内容PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn筑龙网www.zhulong.com一、概述：1、工程名称及地点：1.1工程名称：中国石油通达石油有限公司明华加油站。1.2工程地点：广东省东莞市望牛墩路口（107国道旁）。2、工程简介：2.1工程范围：（1）四台25M3地下油罐的制作、防腐、安装；六台潜油泵的安装。（2）无缝钢管492米及配套的法兰、阀门等配件的采购、安装、防腐、试压、吹除等工作。（3）电气系统材料购置及安装。甲方供货：加油机六台（SK6660P四台、SK6360P二台）控制箱（ICP）、加油机管理系统（AMS）随加油机带来及配套的紧急切断阀30个，潜油泵（P150S3—3）六台，手摇泵一台。2.2编制依据：（1）深圳化工设计院设计的施工图；（2）中国石油通达石油有限公司明华加油站工艺设备电气安装工程招标书所规定的工程技术要求；（3）《工业金属管道工程施工及验收规范（GB50235—97）》；（4）《现场设备、工业管道焊接工程施工及验收规范》（GB50236—98）；（5）《化工机器安装工程施工及验收规范》（HGJ203—83）；PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn筑龙网www.zhulong.com（6）《建筑安装工程质量检验评定标准》；（7）《现行建筑安装规范大全》6（压力容器、工业炉砌筑、防腐保温工程篇）；（8）《电气标准规范汇编》（1999年版）。二、施工总体布置：1、施工组织机构图：2、施工进度计划（附后）项目经理设备、管道工程师电气、仪表工程师安全、质量工程油罐制作班设备管道班电气仪表班防腐班PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn筑龙网www.zhulong.com3、施工人员计划：序号名称人数姓名1项目负责人1名2技术人员3名3管钳工2名4起重工1名5焊工1名6电工2名7防腐工2名8共计12名4、施工机具计划：序号施工机械规格型号单位数量备注1吊车16T台12电焊机12KW.AX--320台23人货车1.5吨台14X光探伤机理光250台15切割机CC-30台26试压泵SYS—60台17空压机0.8MPa台18手动葫芦1T台29角向磨光机台310人力车台111水准仪NS10台112氧乙炔工具套213套丝机1/2＂-2＂套214液压弯管机1/2＂-2＂台115平板车16T台116接地电阻测试仪ZC29B-1台117兆欧表ZC25-4个118电流表0.2级个119电压表0.2级个120手电钻个1配Ф12麻花钻头21冲击钻个1配Ф14合金钻头22穿线器根1PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn筑龙网www.zhulong.com三、常压卧式油罐制作方案1、进货及材料检验1.1该容器采用普通碳素结构钢Q235A焊制，钢板质量应符合GB700—97《普通碳素结构钢技术条件》。焊接材料为E4303，其质量应符合GB5117—85《碳钢焊条》。1.2所有材料必须具备材料出厂质量证明书。到货后要按材料质量证明书进行验收，对有怀疑的项目，要进行复检，不合格材料不得使用。2.油罐制作程序材料验收封头采购封头验收筒体卷制及焊接焊接检验简体与简体及封头组对焊接检验焊接焊接检验组装接管、人孔及支座整体验收盛水试验整理资料、交货。3.制造过程质量控制3.1封头：3.1.1封头定货前必须选择定点生产厂商，到货后必须按国家有关标准验收，必须有合格证。3.1.2封头成型后的几何尺寸应满足设计及规范要求。3.2筒节制造3.2.1筒节选用钢板卷制而成，其中径以封头中径为准，纵焊缝的对口错边量应不大于10%壁厚。3.2.2对接纵焊缝处形成的棱角不大于3mm，用弦长等于PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn筑龙网www.zhulong.com500mm的内样板进行检查。3.2.3同一断面上最大直径与最小直径之差不得大于24mm，外周长允差为±11mm。3.3法兰及螺柱、...
