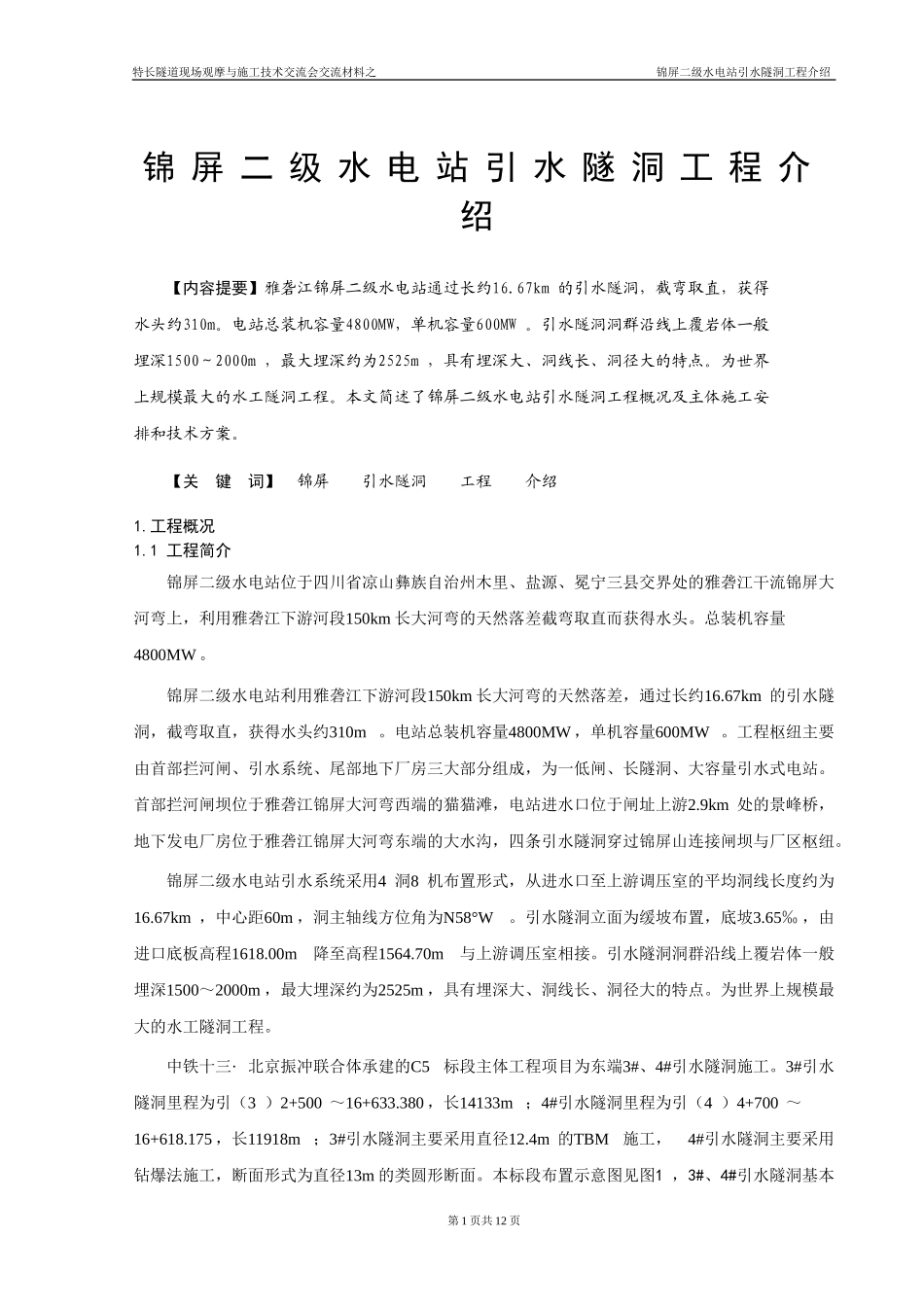

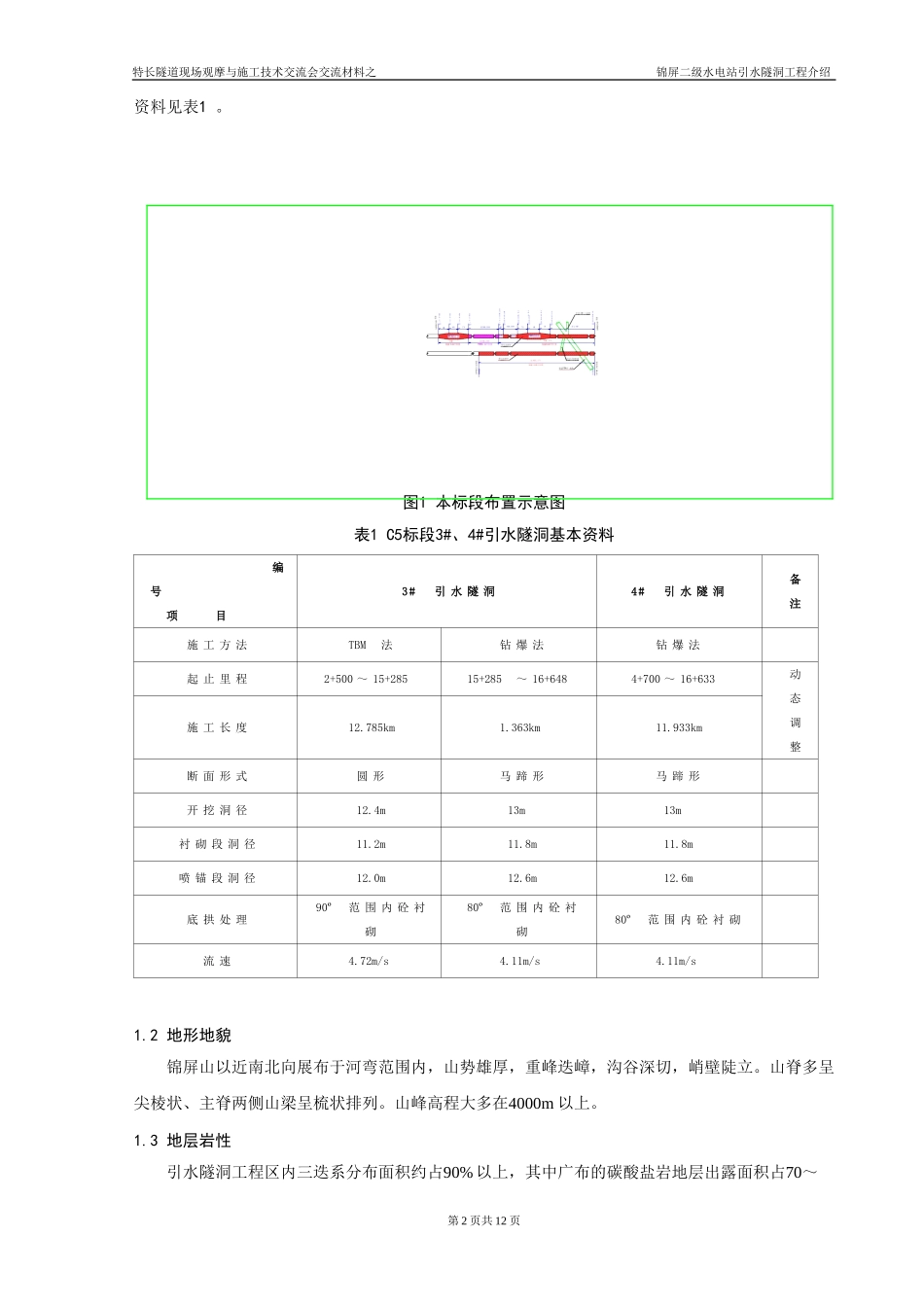

特长隧道现场观摩与施工技术交流会交流材料之锦屏二级水电站引水隧洞工程介绍锦屏二级水电站引水隧洞工程介绍【内容提要】雅砻江锦屏二级水电站通过长约16.67km的引水隧洞，截弯取直，获得水头约310m。电站总装机容量4800MW，单机容量600MW。引水隧洞洞群沿线上覆岩体一般埋深1500～2000m，最大埋深约为2525m，具有埋深大、洞线长、洞径大的特点。为世界上规模最大的水工隧洞工程。本文简述了锦屏二级水电站引水隧洞工程概况及主体施工安排和技术方案。【关键词】锦屏引水隧洞工程介绍1.工程概况1.1工程简介锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河弯上，利用雅砻江下游河段150km长大河弯的天然落差截弯取直而获得水头。总装机容量4800MW。锦屏二级水电站利用雅砻江下游河段150km长大河弯的天然落差，通过长约16.67km的引水隧洞，截弯取直，获得水头约310m。电站总装机容量4800MW，单机容量600MW。工程枢纽主要由首部拦河闸、引水系统、尾部地下厂房三大部分组成，为一低闸、长隧洞、大容量引水式电站。首部拦河闸坝位于雅砻江锦屏大河弯西端的猫猫滩，电站进水口位于闸址上游2.9km处的景峰桥，地下发电厂房位于雅砻江锦屏大河弯东端的大水沟，四条引水隧洞穿过锦屏山连接闸坝与厂区枢纽。锦屏二级水电站引水系统采用4洞8机布置形式，从进水口至上游调压室的平均洞线长度约为16.67km，中心距60m，洞主轴线方位角为N58°W。引水隧洞立面为缓坡布置，底坡3.65‰，由进口底板高程1618.00m降至高程1564.70m与上游调压室相接。引水隧洞洞群沿线上覆岩体一般埋深1500～2000m，最大埋深约为2525m，具有埋深大、洞线长、洞径大的特点。为世界上规模最大的水工隧洞工程。中铁十三·北京振冲联合体承建的C5标段主体工程项目为东端3#、4#引水隧洞施工。3#引水隧洞里程为引（3）2+500～16+633.380，长14133m；4#引水隧洞里程为引（4）4+700～16+618.175，长11918m；3#引水隧洞主要采用直径12.4m的TBM施工，4#引水隧洞主要采用钻爆法施工，断面形式为直径13m的类圆形断面。本标段布置示意图见图1，3#、4#引水隧洞基本第1页共12页特长隧道现场观摩与施工技术交流会交流材料之锦屏二级水电站引水隧洞工程介绍资料见表1。图1本标段布置示意图表1C5标段3#、4#引水隧洞基本资料编号项目3#引水隧洞4#引水隧洞备注施工方法TBM法钻爆法钻爆法起止里程2+500～15+28515+285～16+6484+700～16+633动态调整施工长度12.785km1.363km11.933km断面形式圆形马蹄形马蹄形开挖洞径12.4m13m13m衬砌段洞径11.2m11.8m11.8m喷锚段洞径12.0m12.6m12.6m底拱处理90º范围内砼衬砌80º范围内砼衬砌80º范围内砼衬砌流速4.72m/s4.11m/s4.11m/s1.2地形地貌锦屏山以近南北向展布于河弯范围内，山势雄厚，重峰迭嶂，沟谷深切，峭壁陡立。山脊多呈尖棱状、主脊两侧山梁呈梳状排列。山峰高程大多在4000m以上。1.3地层岩性引水隧洞工程区内三迭系分布面积约占90%以上，其中广布的碳酸盐岩地层出露面积占70～第2页共12页特长隧道现场观摩与施工技术交流会交流材料之锦屏二级水电站引水隧洞工程介绍80%。由于经受强烈的区域变质和急剧的上升作用，岩溶不甚发育，岩溶地貌景观不很普遍。引水隧洞沿线地层岩性主要为三迭系中、上统的大理岩、灰岩及砂岩、板岩，从东到西分别经过盐塘组（T2y）、白山组（T2b）、三迭系上统（T3）、杂谷脑组（T2z）、三迭系下统（T1）等地层。盐塘组大理岩（T2y）：主要分布区东，由大理岩、泥质灰岩组成。白山组大理岩（T2b）：主要分布于工程区中部，形成锦屏山系的主体山脉，该层岩相稳定，结构致密、质纯，全层厚750m～2270m。杂谷脑组大理岩（T2z）：分布于区西，碳酸盐岩以岩粒变化多、岩性杂为特征，由白～灰白色纯大理岩偶夹绿片岩透镜体、薄层砂岩、云母片岩等。层厚150～700m。三迭系上统（T3）主要分布在主分水岭一带，岩性为砂岩和板岩。三迭系下统（T1）该地层主要位于工程区的西部，岩性复杂，由黑云母绿泥石片岩、变质中细砂岩夹薄层状大理岩、砾状或条带状大理岩等组成。1.4水文地质条件从长探洞及辅助洞揭露的地下水情况看，隧洞涌水具...
