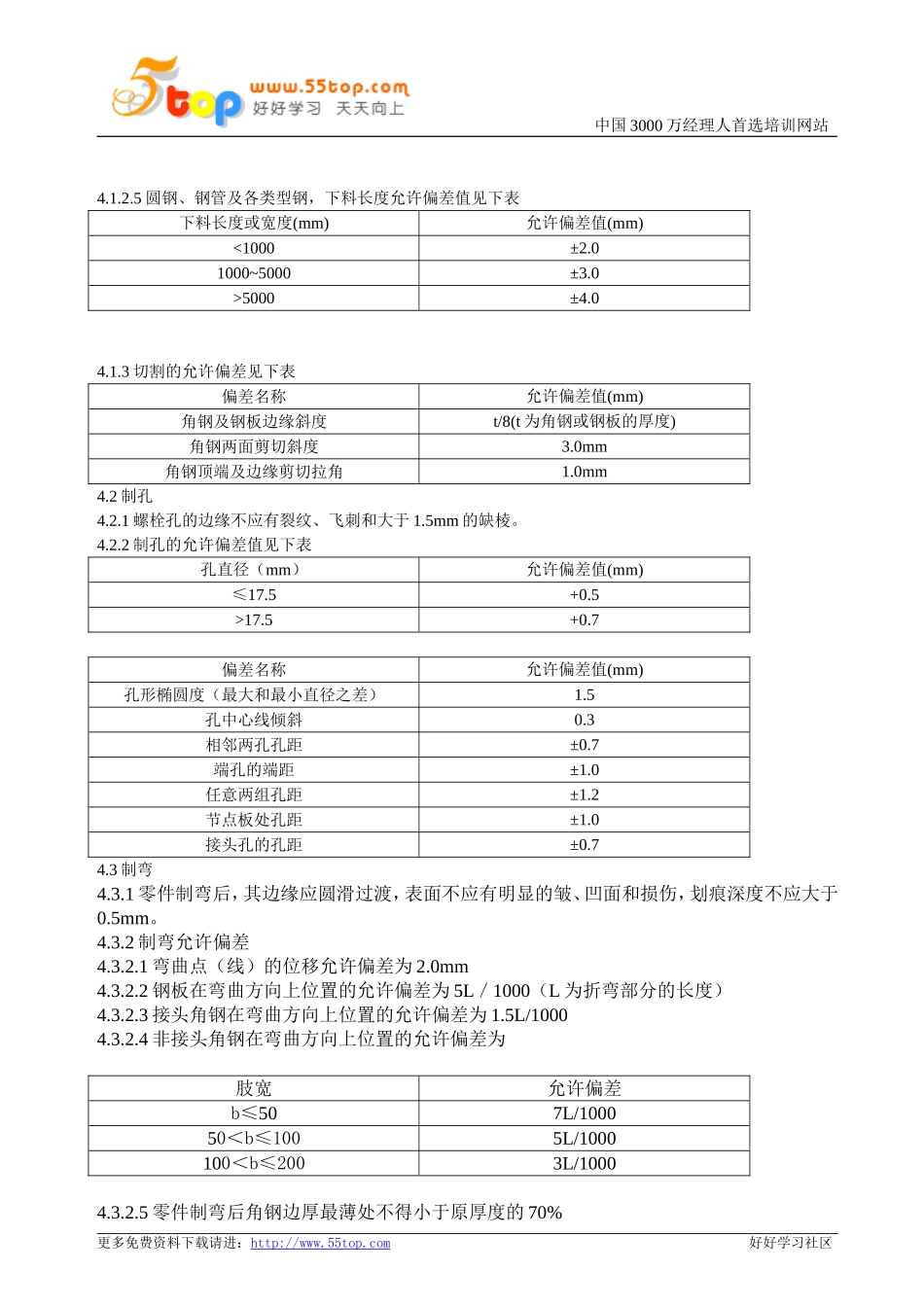

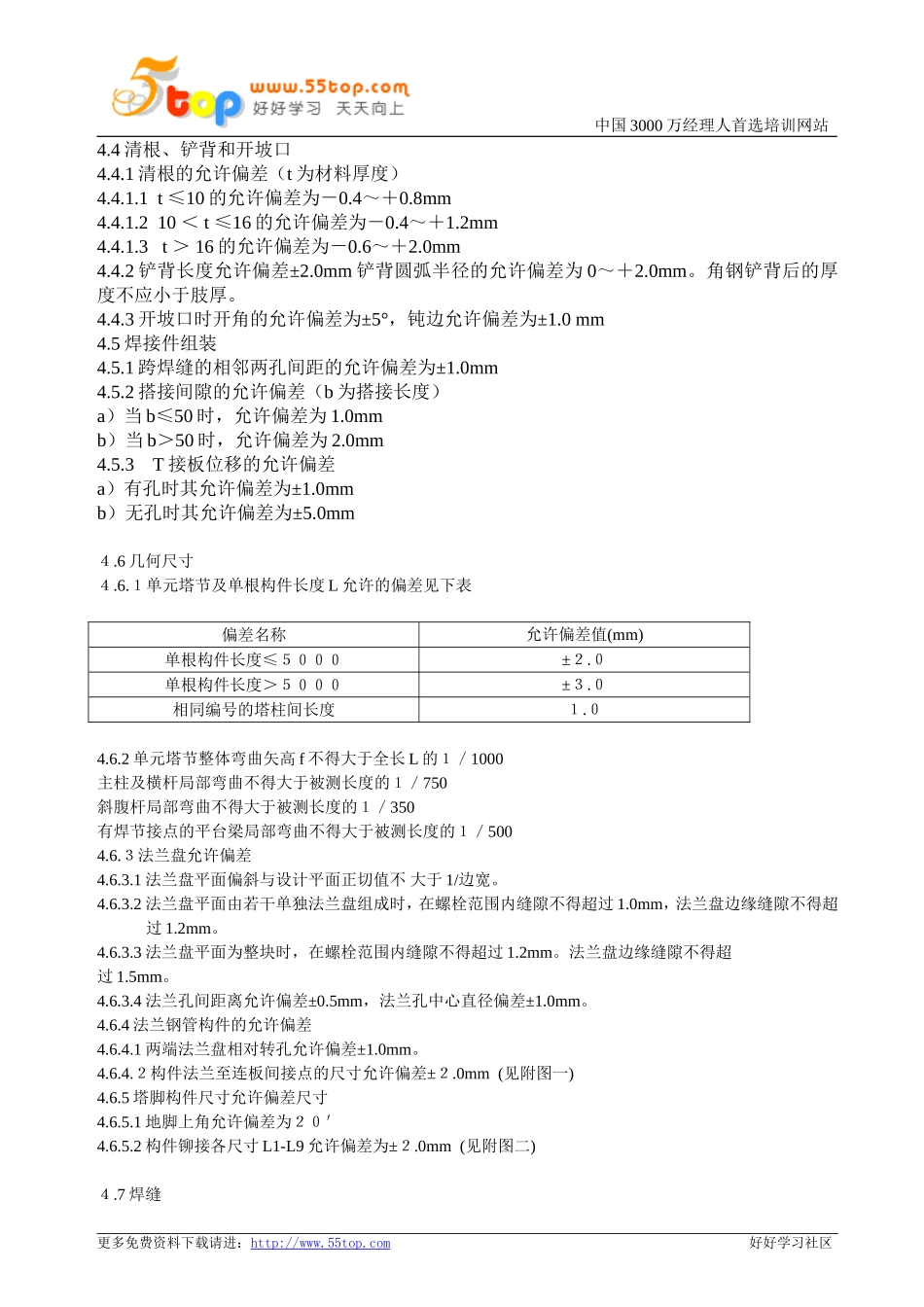

中国3000万经理人首选培训网站广播通信铁塔及桅杆产品过程质量检验规范1.目的提高产品质量，为产品检验提供依据2.范围本标准适用于本公司零构件的加工焊接和镀锌检验3.引用标准GB50205——2001《钢结构工程施工和验收规范》GB/T2694—2003《输电线路铁塔制造技术条件》GY65——89《广播电视钢塔桅制造技术条件》YD/T757-95《微波铁塔技术条件》4.技术要求和检验规则4.1.放样、下料和切割4.1.1放样和样板允许偏差见下表允许偏差平行线距离和分段尺寸±0.5mm对角线差1.0mm宽度、长度±0.5mm孔距±0.5mm加工样板的角度±20’4.1.2下料允许偏差4.1.2.1剪切下料之零件边缘不得有裂纹及超过1mm的缺棱4.1.2.2气割下料边缘斜度允许偏差见下表钢板厚度（mm）边缘斜度允许偏差值≤201.022~341.5≥362.04.1.2.3钢管下料端面斜度允许偏差见下表钢管外径(mm)斜度允许偏差值(mm)≤951.0102~1681.5180~3772.0≥4022.54.1.2.4板材下料长度或宽度L允许偏差见下表下料长度或宽度(mm)允许偏差值(mm)<600±2.0600~1500±3.0>1500±4.0更多免费资料下载请进：http://www.55top.com好好学习社区中国3000万经理人首选培训网站4.1.2.5圆钢、钢管及各类型钢，下料长度允许偏差值见下表下料长度或宽度(mm)允许偏差值(mm)<1000±2.01000~5000±3.0>5000±4.04.1.3切割的允许偏差见下表偏差名称允许偏差值(mm)角钢及钢板边缘斜度t/8(t为角钢或钢板的厚度)角钢两面剪切斜度3.0mm角钢顶端及边缘剪切拉角1.0mm4.2制孔4.2.1螺栓孔的边缘不应有裂纹、飞刺和大于1.5mm的缺棱。4.2.2制孔的允许偏差值见下表孔直径（mm）允许偏差值(mm)≤17.5+0.5>17.5+0.7偏差名称允许偏差值(mm)孔形椭圆度（最大和最小直径之差）1.5孔中心线倾斜0.3相邻两孔孔距±0.7端孔的端距±1.0任意两组孔距±1.2节点板处孔距±1.0接头孔的孔距±0.74.3制弯4.3.1零件制弯后，其边缘应圆滑过渡，表面不应有明显的皱、凹面和损伤，划痕深度不应大于0.5mm。4.3.2制弯允许偏差4.3.2.1弯曲点（线）的位移允许偏差为2.0mm4.3.2.2钢板在弯曲方向上位置的允许偏差为5L／1000（L为折弯部分的长度）4.3.2.3接头角钢在弯曲方向上位置的允许偏差为1.5L/10004.3.2.4非接头角钢在弯曲方向上位置的允许偏差为肢宽允许偏差b≤507L/100050＜b≤1005L/1000100＜b≤2003L/10004.3.2.5零件制弯后角钢边厚最薄处不得小于原厚度的70%更多免费资料下载请进：http://www.55top.com好好学习社区中国3000万经理人首选培训网站4.4清根、铲背和开坡口4.4.1清根的允许偏差（t为材料厚度）4.4.1.1t≤10的允许偏差为－0.4～＋0.8mm4.4.1.210＜t≤16的允许偏差为－0.4～＋1.2mm4.4.1.3t＞16的允许偏差为－0.6～＋2.0mm4.4.2铲背长度允许偏差±2.0mm铲背圆弧半径的允许偏差为0～＋2.0mm。角钢铲背后的厚度不应小于肢厚。4.4.3开坡口时开角的允许偏差为±5°，钝边允许偏差为±1.0mm4.5焊接件组装4.5.1跨焊缝的相邻两孔间距的允许偏差为±1.0mm4.5.2搭接间隙的允许偏差（b为搭接长度）a）当b≤50时，允许偏差为1.0mmb）当b＞50时，允许偏差为2.0mm4.5.3T接板位移的允许偏差a）有孔时其允许偏差为±1.0mmb）无孔时其允许偏差为±5.0mm４.6几何尺寸４.6.１单元塔节及单根构件长度L允许的偏差见下表偏差名称允许偏差值(mm)单根构件长度≤５０００±２.０单根构件长度＞５０００±３.０相同编号的塔柱间长度１.０4.6.2单元塔节整体弯曲矢高f不得大于全长L的１／1000主柱及横杆局部弯曲不得大于被测长度的１／750斜腹杆局部弯曲不得大于被测长度的１／350有焊节接点的平台梁局部弯曲不得大于被测长度的１／5004.6.３法兰盘允许偏差4.6.3.1法兰盘平面偏斜与设计平面正切值不大于1/边宽。4.6.3.2法兰盘平面由若干单独法兰盘组成时，在螺栓范围内缝隙不得超过1.0mm，法兰盘边缘缝隙不得超过1.2mm。4.6.3.3法兰盘平面为整块时，在螺栓范围内缝隙不得超过1.2mm。法兰盘边缘缝隙不得超过1.5mm。4.6.3.4法兰孔间距离允许偏差±0.5mm，法兰孔中心直径偏差±1.0mm。4.6.4法兰钢管构件的允许偏差4.6.4.1两端法兰盘相对转孔允许偏差±1.0mm。4.6.4.２构件法兰至连板间接点的尺寸允许偏差±２.0mm(见附...
