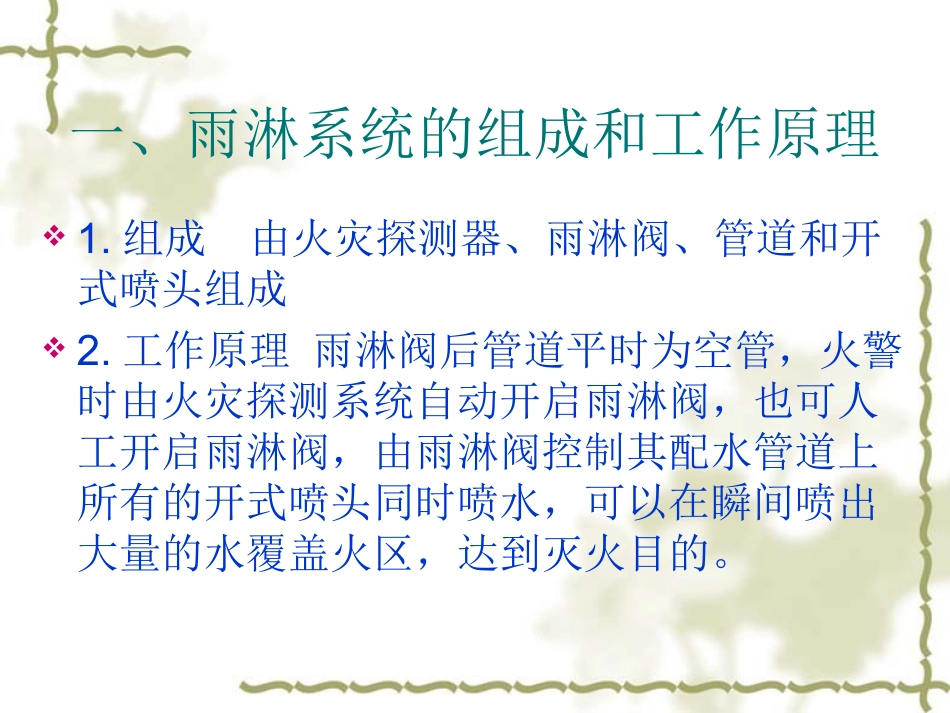

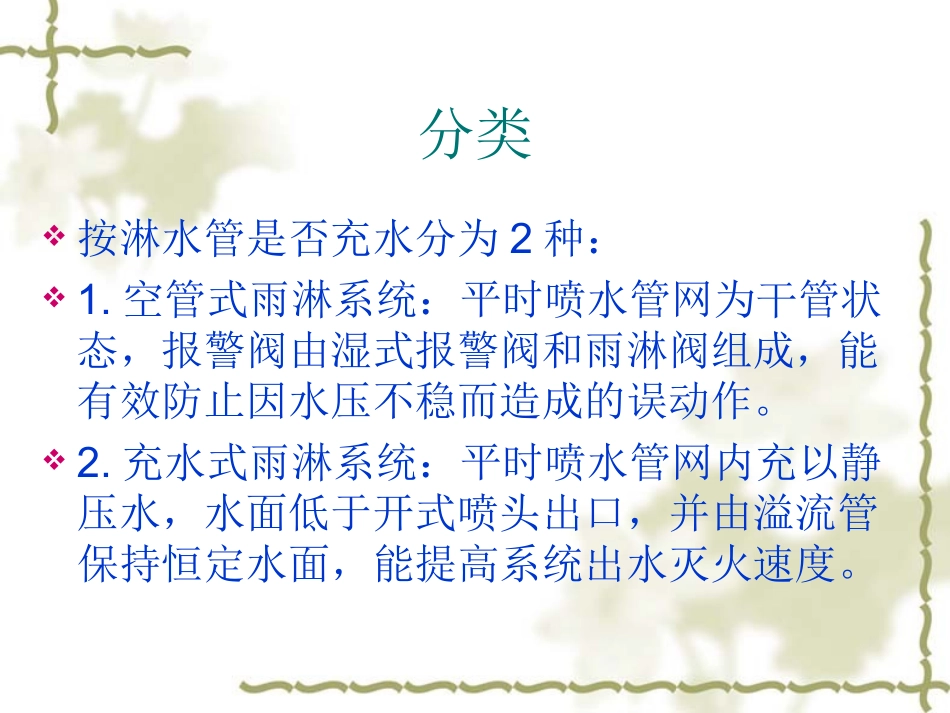

第四节雨淋系统开式自动喷水灭火系统一、雨淋系统的组成和工作原理1.组成由火灾探测器、雨淋阀、管道和开式喷头组成2.工作原理雨淋阀后管道平时为空管，火警时由火灾探测系统自动开启雨淋阀，也可人工开启雨淋阀，由雨淋阀控制其配水管道上所有的开式喷头同时喷水，可以在瞬间喷出大量的水覆盖火区，达到灭火目的。分类按淋水管是否充水分为2种：1.空管式雨淋系统：平时喷水管网为干管状态，报警阀由湿式报警阀和雨淋阀组成，能有效防止因水压不稳而造成的误动作。2.充水式雨淋系统：平时喷水管网内充以静压水，水面低于开式喷头出口，并由溢流管保持恒定水面，能提高系统出水灭火速度。二、雨淋系统的控制方法1.湿式控制方法：通过湿式导管的自动喷水喷头受热爆破，喷头出水，雨淋阀控制膜室压力下降，雨淋阀打开，压力开关动作自动启动水泵向系统供水喷头公称动作温度同湿式系统，喷头间距为3m，距顶棚距离不大于150mm。导管管径为25mm。并应有不小于0.005坡度坡向雨淋阀。最高点设排气阀。二、雨淋系统的控制方法2.干式控制系统通过干式先导管的自动喷水喷头受热爆破，喷头排气系统泄压，气动驱动器气侧压力下降气动驱动器打开并排水，导致雨淋阀控制膜室压力下降，雨淋阀打开，压力开关动作自动启动水泵向系统供水。喷头公称动作温度同干式系统，喷头间距为3m，距顶棚距离不大于150mm。导管管径为15mm，并应有不小于0.005坡度坡向雨淋阀。在导管的末端设排气阀。二、雨淋系统的控制方法3.电气控制系统保护区内的火灾自动报警系统探测到火灾后发出信号，打开雨淋阀的电磁阀导致雨淋阀控制膜室压力下降，雨淋阀打开，压力开关动作自动启动水泵向系统供水。4.易熔金属拉锁控制目前不常用5.手动控制三、雨淋系统的特点1.雨淋系统与湿式、干式和预作用自动喷水灭火系统的最大区别是采用开式喷头，系统一旦动作保护面积内将全面喷水。2.湿式、干式和预作用自动喷水灭火系统对于火势发展迅猛、蔓延迅速的火灾无效，原因是喷头的开放速度明显慢于火灾燃烧速度，只有雨淋系统才能有效的控灭此类火灾。3.扑救空间较高的地面火灾。三、雨淋系统的特点各国对扑救地面火灾的喷头的安装高度的规定不同。我国规定仓库采用标准喷头当无货架内置喷头时为9m，其他为8m，德国为15m，美国NFPA13快速反应喷头为9m，NFPA850为12m，雨淋系统的安装高度大于上述规定，但其极限高度世界各国规定的相对较少。可燃物燃烧速度燃烧速度是可燃物和氧的化学反应能力决定的，反应能力愈强燃烧速度愈快。1.对于气体来说分子愈小反应速度愈快，且因气体燃烧不象液体或固体那样需要蒸发和分解，因此更易燃烧，衡量气体的燃烧速度通常是火焰的传播速度，气体与氧的混合比不同，燃烧速度就不同。气体速度见表可燃物燃烧速度2.可燃液体的燃烧速度与其分子构成有关，含碳、氢、硫和磷等可燃性元素越多，燃烧速度越快。如苯是由92.3%C和7.7%H组成，而乙醇由52.2%C、13%H和34.8%O组成，所以苯的燃烧速度远大于乙醇，液体点火后很快蔓延到整个表面燃烧，一般蔓延速度为0.5~2.0m/s。通常蒸汽压越高，蔓延速度越快。液体燃烧速度见表。可燃物燃烧速度液体的燃烧速度采用单位时间单位面积内液体的损失量来确定。还有一种方法就是用单位时间内烧掉的液层的高度来表示。液体的燃烧一般为表面燃烧，蔓延速度快，对于扑救液体火灾一定要用整个液面完全覆盖的方法来扑灭。可燃物燃烧速度3.固体可燃物燃烧速度一般小于可燃气体和液体的速度。不同组成、不同结构的固体燃烧速度差别很大。固体可燃物的燃烧速度还取决于比表面积，比表面积越大，燃烧速度越大，如纸张比木材易燃，主要是比表面积的原因。如燃烧1kg整块木材和1kg整块煤都要10min才能完全燃烧完，而1kgTNT炸药几十毫秒就完成。可燃物燃烧速度舞台口幕布很薄，比表面积较大，且垂直悬挂，利于燃烧，舞台口幕布尺寸3m×12m，距地2m，用木垛引燃，点燃开始，火焰上升速度为0.1~0.2m/s，当幕布烧到1/4高度时，火焰急剧向上和左右蔓延，10s内全部烧完。四、雨淋系统的大小和作用面积目前能见到有规定的设计参数较少，“喷规”8...
