点式玻璃幕墙施工方案VIP免费

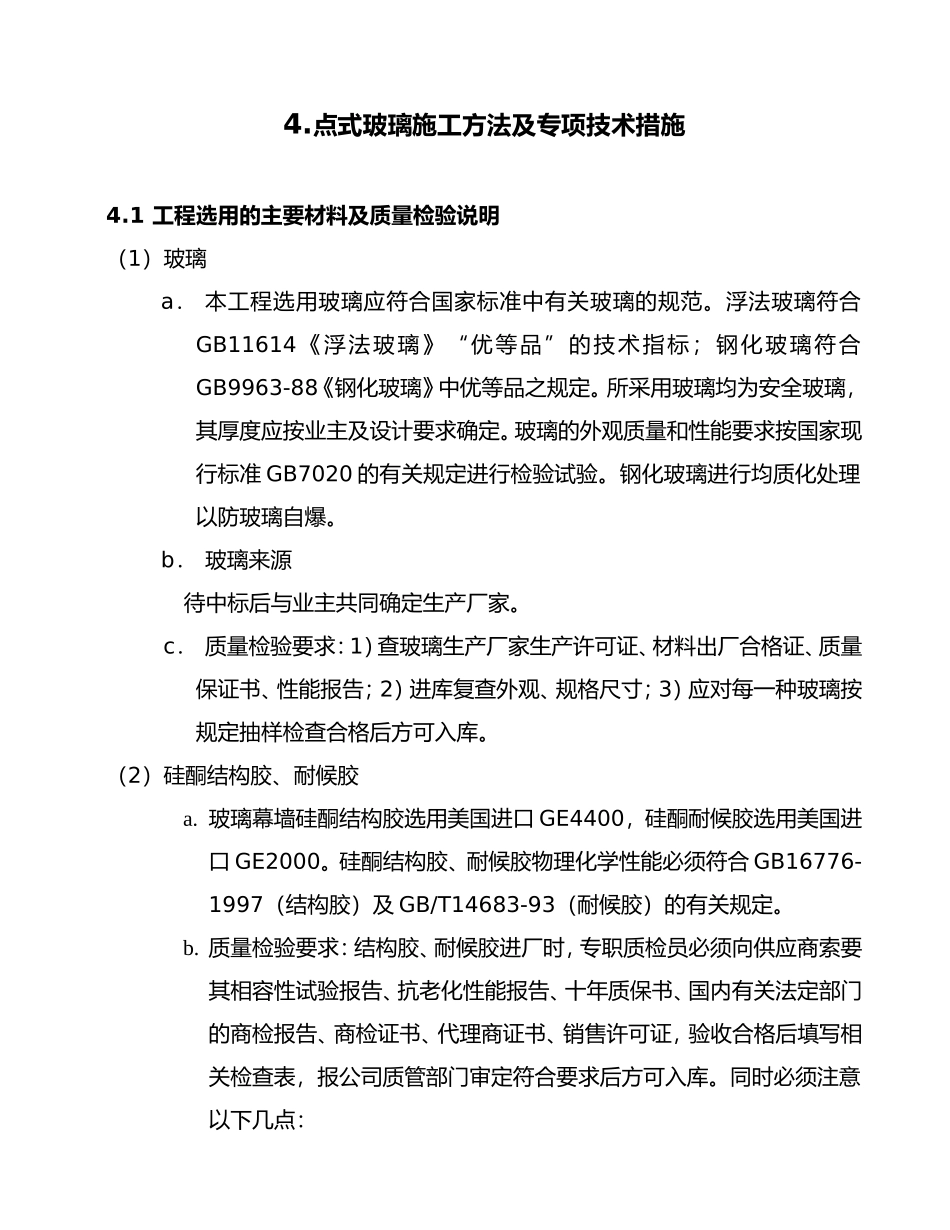

4.点式玻璃施工方法及专项技术措施4.1工程选用的主要材料及质量检验说明（1）玻璃a．本工程选用玻璃应符合国家标准中有关玻璃的规范。浮法玻璃符合GB11614《浮法玻璃》“优等品”的技术指标；钢化玻璃符合GB9963-88《钢化玻璃》中优等品之规定。所采用玻璃均为安全玻璃，其厚度应按业主及设计要求确定。玻璃的外观质量和性能要求按国家现行标准GB7020的有关规定进行检验试验。钢化玻璃进行均质化处理以防玻璃自爆。b．玻璃来源待中标后与业主共同确定生产厂家。c．质量检验要求：1）查玻璃生产厂家生产许可证、材料出厂合格证、质量保证书、性能报告；2）进库复查外观、规格尺寸；3）应对每一种玻璃按规定抽样检查合格后方可入库。（2）硅酮结构胶、耐候胶a.玻璃幕墙硅酮结构胶选用美国进口GE4400，硅酮耐候胶选用美国进口GE2000。硅酮结构胶、耐候胶物理化学性能必须符合GB16776-1997（结构胶）及GB/T14683-93（耐候胶）的有关规定。b.质量检验要求：结构胶、耐候胶进厂时，专职质检员必须向供应商索要其相容性试验报告、抗老化性能报告、十年质保书、国内有关法定部门的商检报告、商检证书、代理商证书、销售许可证，验收合格后填写相关检查表，报公司质管部门审定符合要求后方可入库。同时必须注意以下几点：A、各类硅胶产品外包装应标有商品名称、产地、厂名、厂址、生产日期和有效日期，严禁使用过期产品。B、硅酮胶的储藏必须保持在20-25oc。c、硅胶的使用必须在保质期内。（3）点式玻璃幕墙接驳头：采用优质不锈钢精加工而成，根据计算数据确定型号。供应商应提供认可的产品标准、试验报告、质量合格证等相关质量保证质料。（4）金属件、附件a.金属件须经过防腐处理，包括种不锈钢锚栓、螺栓、螺母、不锈钢挂件、热浸镀钢结构件。b.供应商应提供认可的产品标准、质量合格证等相关质量保证质料。专职质检员应审核采购部门的订单与供方来料是否相符，并确定其是否符合技术要求，按规定检验且需填写相关检查表，报公司质管部门审定符合要求后方可入库。（5）其它辅助材料密封橡胶条、保护胶带、防火保温岩棉、防火涂料、镀锌铁皮等辅料均要根据采购部门的订单以及供方质保书及国家有关标准来验收，填写相关检查报告报质量部门。4.2点接式玻璃幕墙安装工艺流程为：不合格不合格不合格不合格不合格不合格不合格不合格不合格不合格不合格4.3施工前准备根据建筑造型特点，制定点接式玻璃幕墙安装主要方法和工艺，以确保工程质量。4.3.1现场测量主要方法和工艺a、建筑物因施工、层间位移、沉降等因素，建筑物的实际尺寸与设计尺寸，或多或少有些变化。因此，在幕墙安装前，对建筑物应进行测量。我公司配备有多年经验的专业测绘技术人员从事此项工作。检查检查检查安装点式接驳爪检查紧固接驳爪检查防腐处理外墙打胶安装钢化玻璃组件封顶、边、底检查清理竣工验收现场测量检查检查检查安装接驳爪钢结构梁安装钢基座构细化设计放样吊线基座板焊接点式接驳爪定位检查检查b.用经纬仪、水准仪进行施工控制。为了对大楼建筑整体控制和细部测量，布设测量控制网点，使幕墙的点接式接驳爪安装时能据此精确定位。4.3.2细化设计a.根据现场测量的精确数据，细化设计,设计详细幕墙施工图,详细标明幕墙与前后、左右、上下坐标轴线及水平标高和垂直标高的尺寸关系，以便安装施工。b.对于复杂的工程结构（如圆弧、转角、斜角），或建施图纸与实际尺寸有出入的部分，应在图纸中注明并得到甲方的书面同意。c.设计材料生产加工图，玻璃组件生产加工图。4.3.3安装施工准备工作程序a.构件在搬运吊装时不得碰撞和损坏和污染（1）所有幕墙单元零件，以垛叠包装安置在托板上并固定好，以便于提升作业，包装都用防水布包裹。（2）运抵现场的货物/制品，要按工程进度表，制定搬运计划（包括运量、时间、运货楼层、起重设备使用时间等）。（3）卸货时，确认货物的符号、数量以及是否有运输造成的损坏。（4）确认与制品同时搬运的金属件（固定片、螺丝、五金件、附属部件）的数量。（5）确认构件数量及是否有运输造成的损坏。（6）如有出现损坏或数额不足，及时与公司联系解决。b.保管、卸货运货应保证材料安全...
