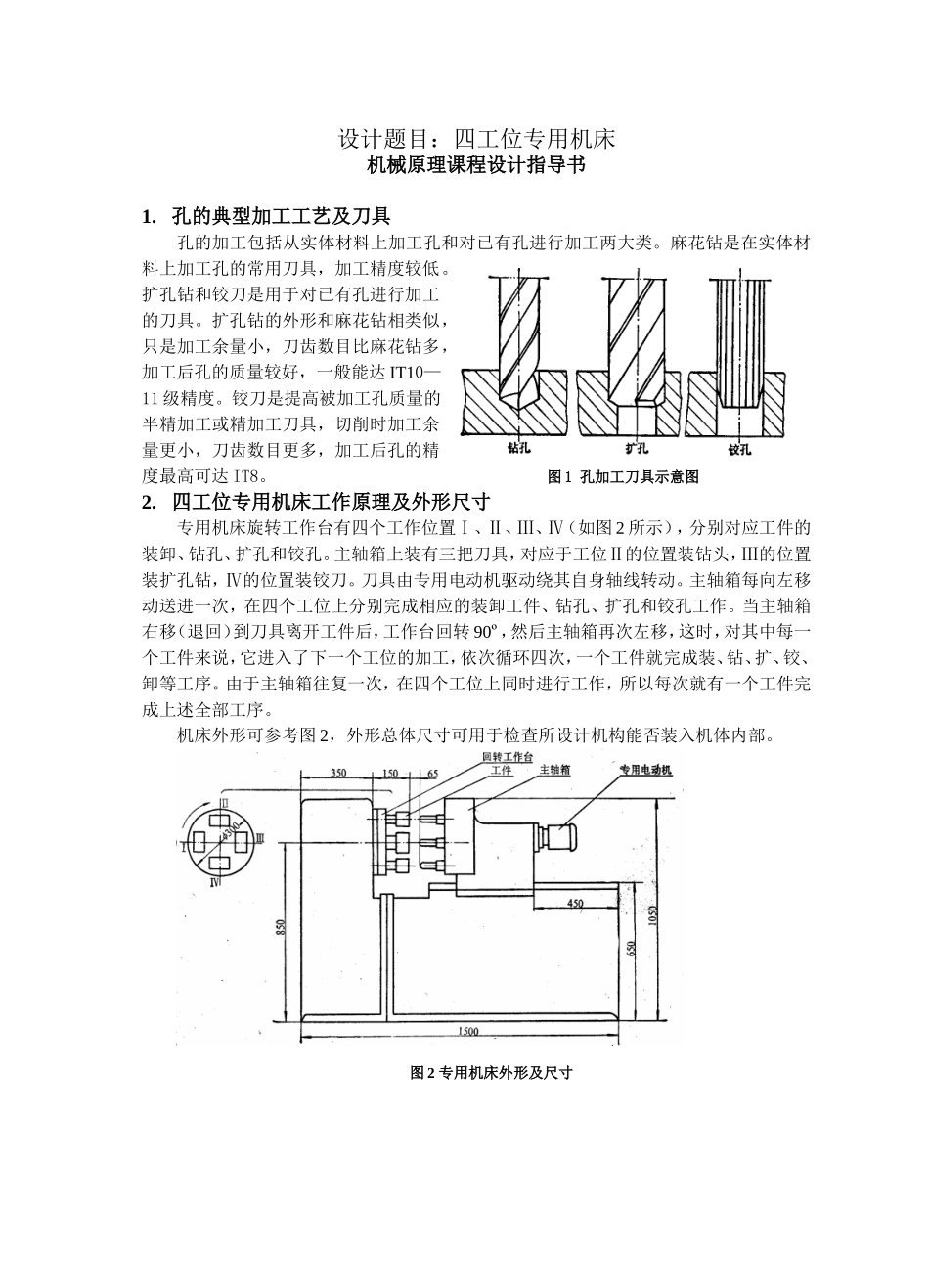

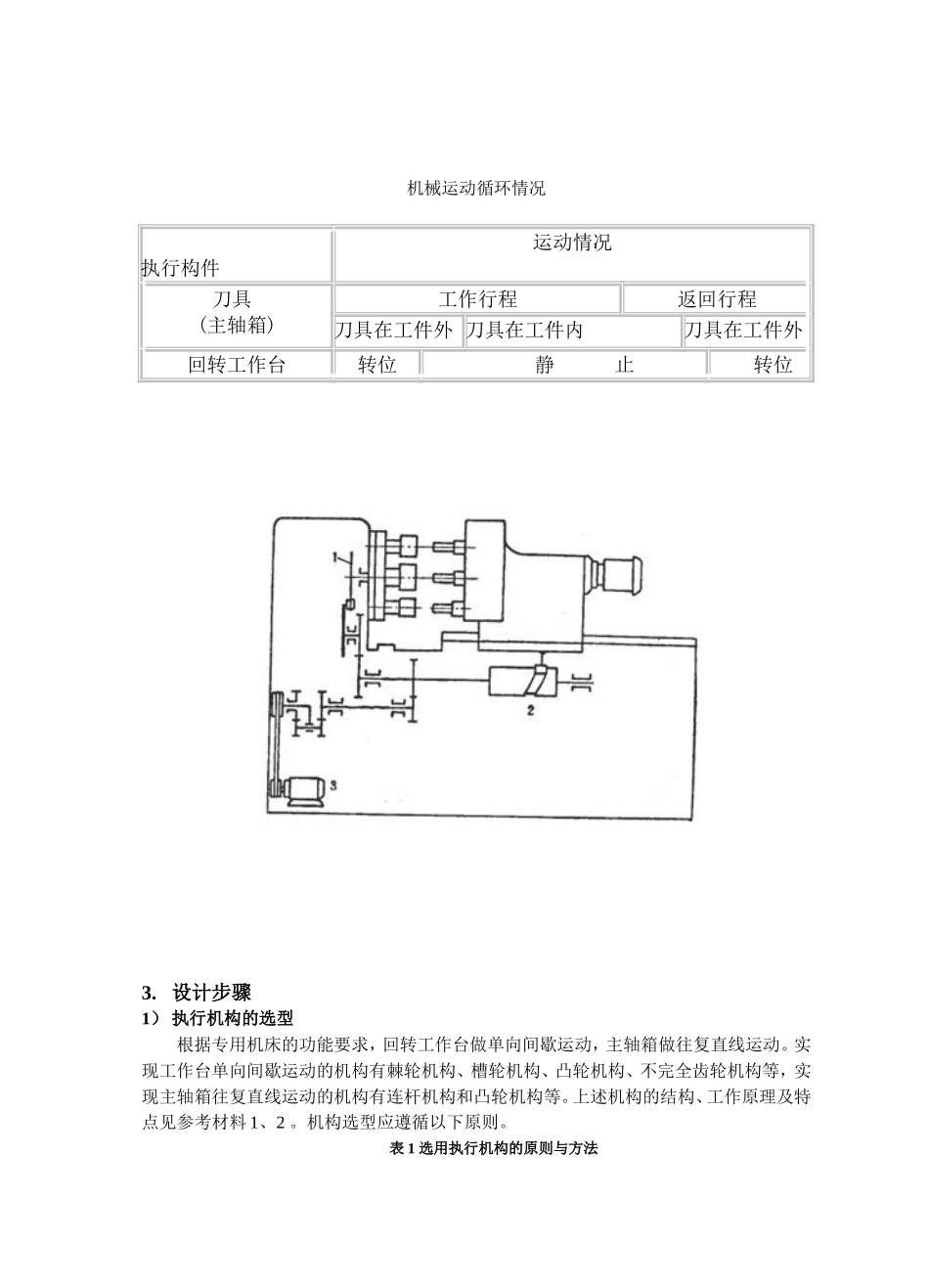

设计题目：四工位专用机床机械原理课程设计指导书1.孔的典型加工工艺及刀具孔的加工包括从实体材料上加工孔和对已有孔进行加工两大类。麻花钻是在实体材料上加工孔的常用刀具，加工精度较低。扩孔钻和铰刀是用于对已有孔进行加工的刀具。扩孔钻的外形和麻花钻相类似，只是加工余量小，刀齿数目比麻花钻多，加工后孔的质量较好，一般能达IT10—11级精度。铰刀是提高被加工孔质量的半精加工或精加工刀具，切削时加工余量更小，刀齿数目更多，加工后孔的精度最高可达IT8。图1孔加工刀具示意图2.四工位专用机床工作原理及外形尺寸专用机床旋转工作台有四个工作位置Ⅰ、Ⅱ、Ⅲ、Ⅳ（如图2所示），分别对应工件的装卸、钻孔、扩孔和铰孔。主轴箱上装有三把刀具，对应于工位Ⅱ的位置装钻头，Ⅲ的位置装扩孔钻，Ⅳ的位置装铰刀。刀具由专用电动机驱动绕其自身轴线转动。主轴箱每向左移动送进一次，在四个工位上分别完成相应的装卸工件、钻孔、扩孔和铰孔工作。当主轴箱右移（退回）到刀具离开工件后，工作台回转90º，然后主轴箱再次左移，这时，对其中每一个工件来说，它进入了下一个工位的加工，依次循环四次，一个工件就完成装、钻、扩、铰、卸等工序。由于主轴箱往复一次，在四个工位上同时进行工作，所以每次就有一个工件完成上述全部工序。机床外形可参考图2，外形总体尺寸可用于检查所设计机构能否装入机体内部。图2专用机床外形及尺寸机械运动循环情况执行构件运动情况刀具(主轴箱)工作行程返回行程刀具在工件外刀具在工件内刀具在工件外回转工作台转位静止转位3.设计步骤1）执行机构的选型根据专用机床的功能要求，回转工作台做单向间歇运动，主轴箱做往复直线运动。实现工作台单向间歇运动的机构有棘轮机构、槽轮机构、凸轮机构、不完全齿轮机构等，实现主轴箱往复直线运动的机构有连杆机构和凸轮机构等。上述机构的结构、工作原理及特点见参考材料1、2。机构选型应遵循以下原则。表1选用执行机构的原则与方法2）机械运动方案的评价对上述两执行机构，做其形态学矩阵，可得到为数众多的方案。工作台棘轮槽轮凸轮不完全齿轮主轴箱连杆凸轮凸轮—连杆机械运动方案的拟定，最终要求通过分析比较提供最佳方案。一个方案的优劣只有通过系统综合评价来确定。从机构和机械运动方案的选择和评价要求看，主要应满足五个方面的性能指标，具体见表2。表2机械运动方案的评价指标性能指标具体内容机构的功能1）运动规律的型式；2）传动精度高低机构的工作性能1）应用范围；2）可调性；3）运转速度；4）承载能力机构的动力性能1）加速度峰值；2）噪声；3）耐磨性；4）可靠性经济性1）制造难易；2）制造误差敏感度；3）调整方便性；4）能耗大小结构紧凑1）尺寸；2）重量；3）结构复杂性目前常用的评价方法很多，如系统工程评价法、模糊综合评价法等。本次课程设计中机械运动方案的评价采用定性评价法，由指导教师组织学生集体完成。3）机械传动系统的速比和变速机构机械系统通常由原动机、传动装置、执行机构和控制操作部件组成。原动机是机械系统中的驱动部分，其类型及规格已选定，执行机构的机构型式通过上述设计过程也已确定，此时应进行传动系统的设计计算。传动系统是把原动机和执行机构联系起来的装置，四工位专用机床中，传动系统将驱动电机的运动并列传递到两执行机构。传动类型的选择及传动装置总传动比的分配见参考材料3。4）绘制机械运动方案草图根据已选定的执行机构型式及传动系统的类型，绘制专用机床机械运动示意图（草图），然后进行机械运动系统的尺度计算，有关参数计算完毕后，选取适当的比例绘制机械运动方案简图（A1）。5）机械传动系统和执行机构的尺度计算根据机械运动方案示意图，对机械传动系统和执行机构进行尺度计算，具体计算方法见参考材料3及机械原理课本。计算过程中有无法确定的参数由指导教师给定。6）机构运动分析用图解法对工作台回转机构或主轴箱往复直线运动机构进行运动分析，绘制从动件位移、速度、加速度曲线图（A3）。该项任务可由方案相同的几位同学合作完成，位置点的分配由组长完成。7）编写设计说明书课程设计说明书是技术说明书的一种，是对课程...
