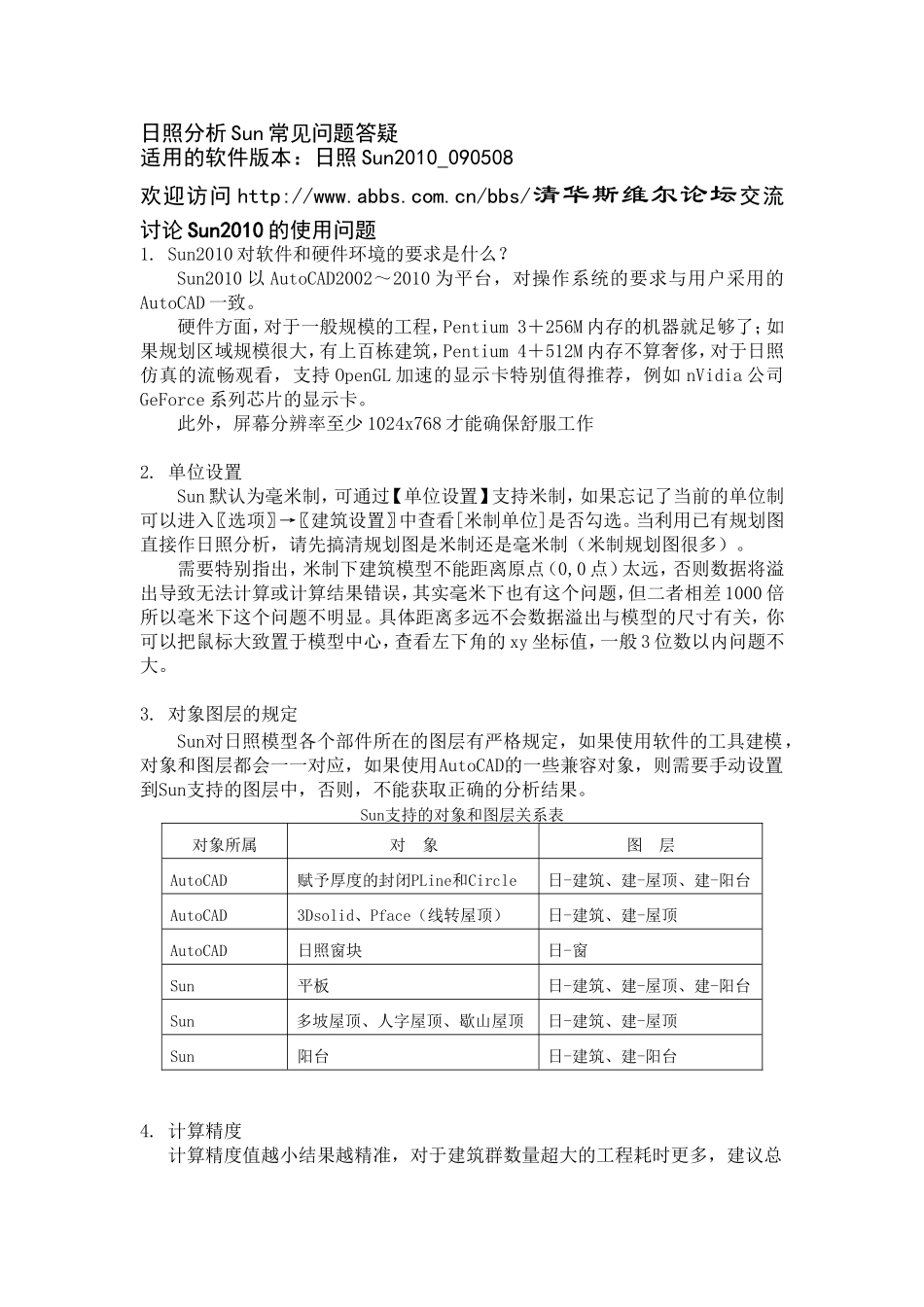

日照分析Sun常见问题答疑适用的软件版本：日照Sun2010_090508欢迎访问http://www.abbs.com.cn/bbs/清华斯维尔论坛交流讨论Sun2010的使用问题1.Sun2010对软件和硬件环境的要求是什么？Sun2010以AutoCAD2002～2010为平台，对操作系统的要求与用户采用的AutoCAD一致。硬件方面，对于一般规模的工程，Pentium3＋256M内存的机器就足够了；如果规划区域规模很大，有上百栋建筑，Pentium4＋512M内存不算奢侈，对于日照仿真的流畅观看，支持OpenGL加速的显示卡特别值得推荐，例如nVidia公司GeForce系列芯片的显示卡。此外，屏幕分辨率至少1024x768才能确保舒服工作2.单位设置Sun默认为毫米制，可通过【单位设置】支持米制，如果忘记了当前的单位制可以进入〖选项〗→〖建筑设置〗中查看[米制单位]是否勾选。当利用已有规划图直接作日照分析，请先搞清规划图是米制还是毫米制（米制规划图很多）。需要特别指出，米制下建筑模型不能距离原点（0,0点）太远，否则数据将溢出导致无法计算或计算结果错误，其实毫米下也有这个问题，但二者相差1000倍所以毫米下这个问题不明显。具体距离多远不会数据溢出与模型的尺寸有关，你可以把鼠标大致置于模型中心，查看左下角的xy坐标值，一般3位数以内问题不大。3.对象图层的规定Sun对日照模型各个部件所在的图层有严格规定，如果使用软件的工具建模，对象和图层都会一一对应，如果使用AutoCAD的一些兼容对象，则需要手动设置到Sun支持的图层中，否则，不能获取正确的分析结果。Sun支持的对象和图层关系表对象所属对象图层AutoCAD赋予厚度的封闭PLine和Circle日-建筑、建-屋顶、建-阳台AutoCAD3Dsolid、Pface（线转屋顶）日-建筑、建-屋顶AutoCAD日照窗块日-窗Sun平板日-建筑、建-屋顶、建-阳台Sun多坡屋顶、人字屋顶、歇山屋顶日-建筑、建-屋顶Sun阳台日-建筑、建-阳台4.计算精度计算精度值越小结果越精准，对于建筑群数量超大的工程耗时更多，建议总平面分析时采用2分钟；单体分析时采用1分钟。执行地方标准时请注意，如果标准中提到“采样时间间隔”，在Sun中计算精度取其一般。5.正北方向Sun软件约定，屏幕正上方为正北，且在世界坐标（WCS）下，才能正确进行日照分析。软件中的指北针只能用于画图标注，不能像节能软件那样任意设置朝向6.拷贝模型时注意一些用户习惯于在一个dwg中把模型拷贝多份进行不同的分析，如区域分析和等照时线分析等等。不编组还好，一旦编组，拷贝时模型的编组属性也被拷贝，此时务必注意控制好模型距离，距离太近将可能产生本不该有的遮挡，导致得出错误的窗分析结果。因为编组后作【窗照分析】不提示选择模型，系统将编组的模型全部纳入计算。7.日照分析模型日照分析需要如下的模型：建筑轮廓、日照窗（通常只需要首层）、复杂屋顶、阳台。建筑轮廓：用闭合PL线（C结束）作边界，底标高从室外地坪算起，有2钟方法生成三维模型。一种方法是用【建筑高度】，其高度和标高的修改可打开标高和高度的开关，直接在位编辑数值。另一种方法是在〖特性表〗中设置PL线的“厚度”形成模型（如图）。对于层和列无规律的日照窗，可用【墙面展开】+【映射插窗】的方式建模。阳台只有对其他建筑产生遮挡时才需建模，一次只能建一个，可利用【Z向编辑】在Z轴方向阵列或上下移动，当然也可以利用ACAD的阵列进行编辑。8.建筑物的标高对于分析中涉及的多栋建筑物，只需用相对标高正确反映彼此关系即可，因为确定工程地点后，我们假设太阳光线为平行光，绝对标高没有必要，反倒会带来麻烦和增加复杂度。一般把建筑物最低的底标高（室外地坪）设置为0较好，这样所有的标高都是正数，不出现负数。9.窗台高日照条款中规定：日照时间计算起点为“底层窗台面”，具体指距室内地坪0.9m高的外墙外皮位置。对于首层窗，建模时窗台高取“室内外高差+900mm”。这个规定的合理性在于，无论窗怎么布置，都取同一标准，并且900mm的窗台高在实际中已经是较高的了；对于落地窗（或满窗）也是按900mm高计算，而不是窗台高=0。日照窗采样有两种方式，窗台中点和满窗（窗台两角点同时被光线照到），多数地区都采用窗台中点方式。10.分析平面标高除了日照窗分...
