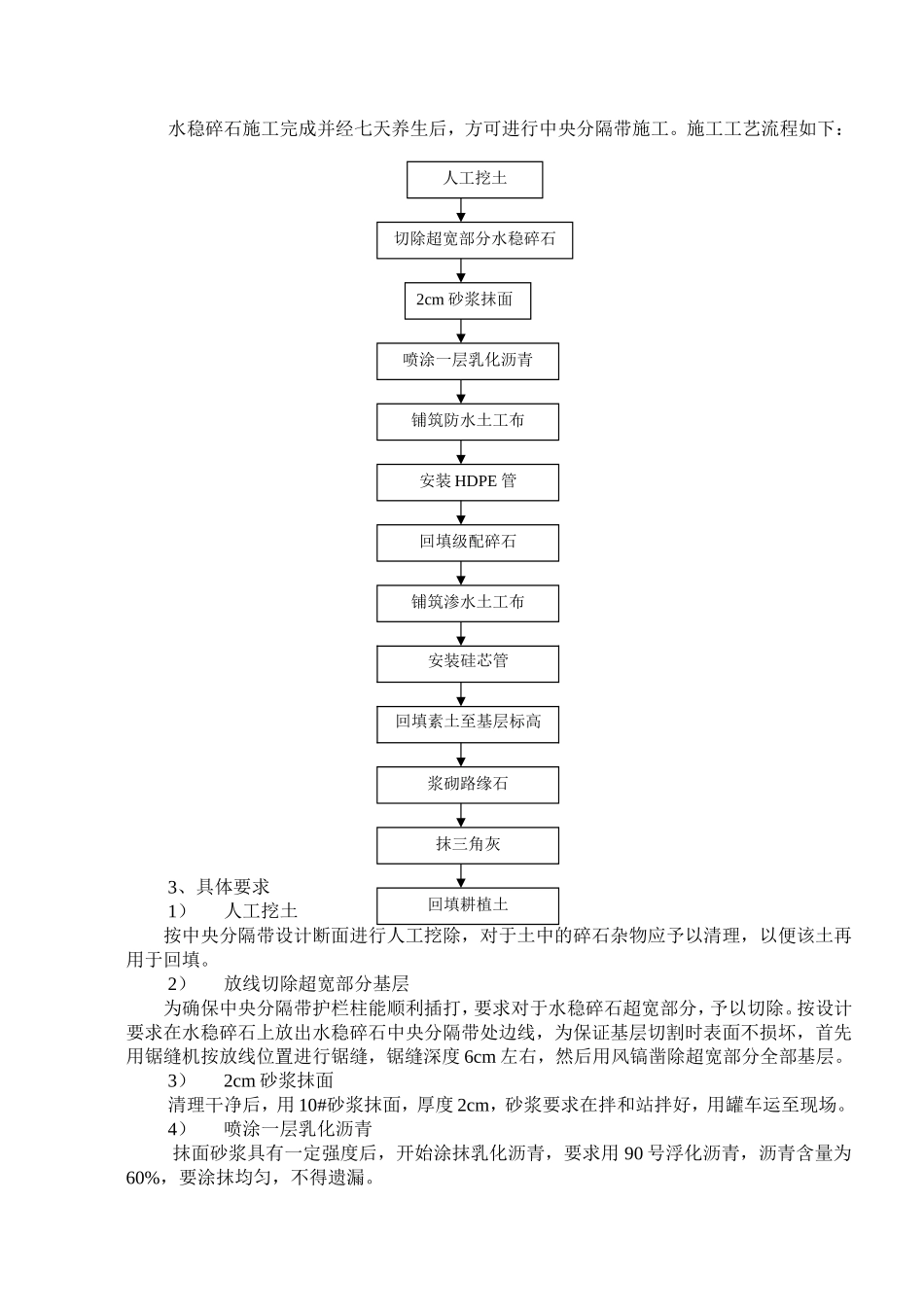

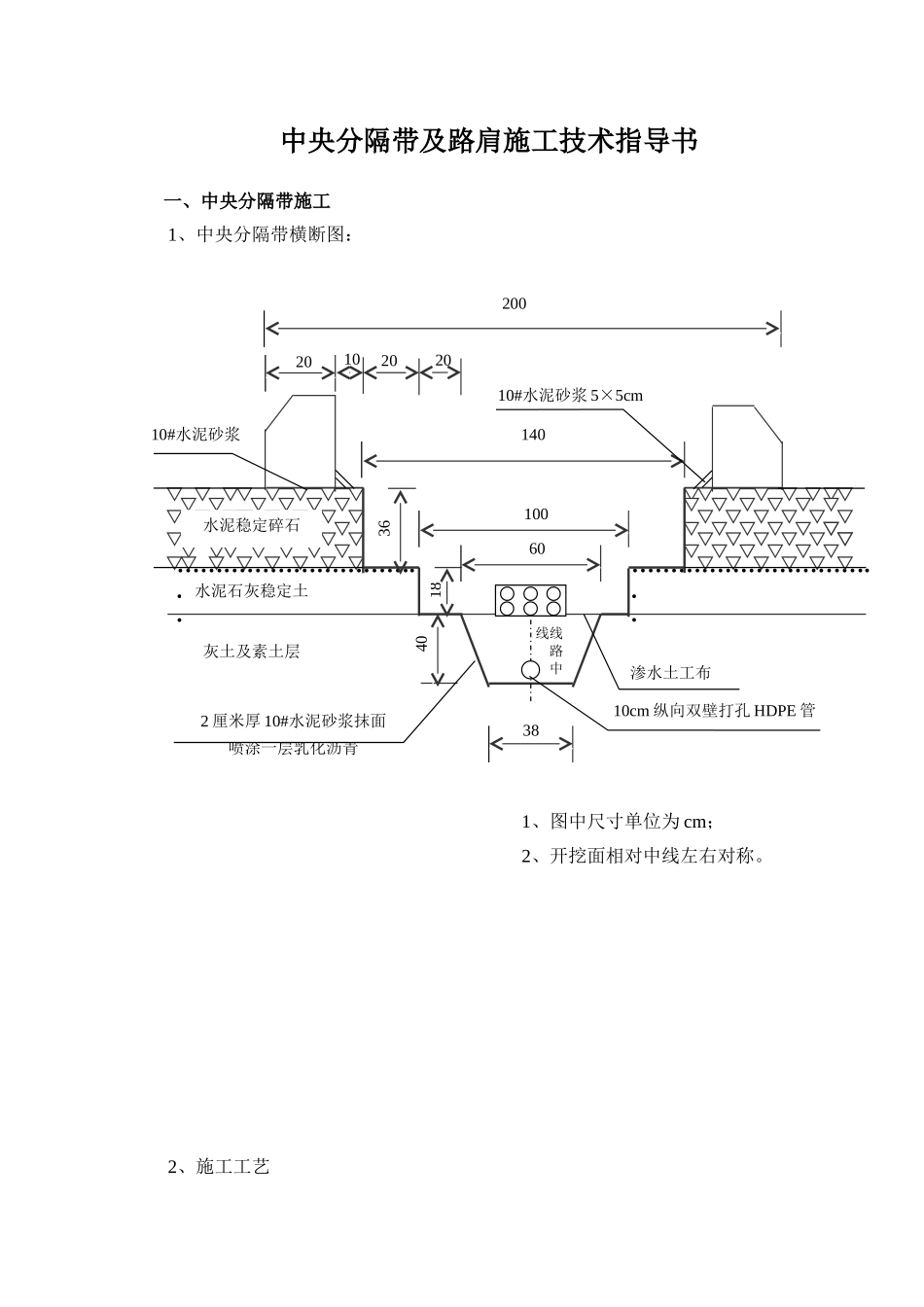

中央分隔带及路肩施工技术指导书一、中央分隔带施工1、中央分隔带横断图：1、图中尺寸单位为cm；2、开挖面相对中线左右对称。2、施工工艺10#水泥砂浆5×5cm10cm纵向双壁打孔HDPE管渗水土工布10#水泥砂浆20201020喷涂一层乳化沥青2厘米厚10#水泥砂浆抹面10060183640…………………………..…………………………..…………………………..…………………………..线路中线38200140水泥稳定碎石水泥石灰稳定土灰土及素土层水稳碎石施工完成并经七天养生后，方可进行中央分隔带施工。施工工艺流程如下：3、具体要求1）人工挖土按中央分隔带设计断面进行人工挖除，对于土中的碎石杂物应予以清理，以便该土再用于回填。2）放线切除超宽部分基层为确保中央分隔带护栏柱能顺利插打，要求对于水稳碎石超宽部分，予以切除。按设计要求在水稳碎石上放出水稳碎石中央分隔带处边线，为保证基层切割时表面不损坏，首先用锯缝机按放线位置进行锯缝，锯缝深度6cm左右，然后用风镐凿除超宽部分全部基层。3）2cm砂浆抹面清理干净后，用10#砂浆抹面，厚度2cm，砂浆要求在拌和站拌好，用罐车运至现场。4）喷涂一层乳化沥青抹面砂浆具有一定强度后，开始涂抹乳化沥青，要求用90号浮化沥青，沥青含量为60%，要涂抹均匀，不得遗漏。人工挖土切除超宽部分水稳碎石安装硅芯管回填素土至基层标高铺筑防水土工布2cm砂浆抹面喷涂一层乳化沥青安装HDPE管回填级配碎石铺筑渗水土工布浆砌路缘石抹三角灰回填耕植土5）铺筑防水土工布破乳后开始粘贴防水土工布，用橡胶锤压实挤出空气。防水土工布规格为300g/m2。防水土工布的宽度应进行计算，横向不允许搭接，防水土工布两边应压在5×5cm10号砂浆防水带下面。经计算土工布宽度为329cm，请施工单位再复核一下。6）安装HDPE管按设计要求安装HDPE管，HDPE管纵向应双向打孔。7）回填级配碎石回填2～4cm级配碎石，回填时应两边同步进行，使HDPE管始终位于中部。级配碎石回填高度为底基层底面。8）安装渗水土工布级配碎石完成后，可进行渗水土工布安装，渗水土工布宽度为90cm。9）安装硅芯管及砂包封此项工作由机电单位进行，在此工作前6天应通知机电单位，以便进行前期准备工作，否则会影响硅芯管正常安装。10）回填素土至基层标高硅芯管安装好后，应立即进行素土回填，并压实，高度为基层顶面高。11）浆砌路缘石路缘石安装应按设计高程进行控制，不能以水泥稳定基层顶面高进行控制。安装时，路缘石下面应座1cm厚10#砂浆。由于原设计无座浆，故将路缘石顶面标高提高1cm。路缘石要挂线施工，保持线型直顺美观，路缘石缝宽1cm，施工时可做1cm厚木条进行缝宽控制。12）抹三角灰按设计要求进行5×5cm10#砂浆防水带施工。13）回填耕植土回填土不得有石灰碎石等杂物，要求为耕植土,并适当压实。二、路肩施工1、路肩横断图7cm预制砼板3011cm无砂砼涂沥青层防水土工布1cm砂浆垫层边坡加宽部分（L=10cm-20cm）257水稳碎石基层28土路肩水泥石灰稳定土36187111081、图中以厘米计2、土工布宽度为57厘米2、路肩施工工艺3、施工要求：1）切除超宽部分水稳碎石（要求同中央分隔带）2）回填素土到路基顶水稳基层完成后，应进行路肩土回填并压实，横坡符合4%要求。3）安装路缘石（要求同中央分隔带）4）喷涂一层乳化沥青（要求同中央分隔带）5）铺设防水土工布（要求同中央分隔带）6）无砂砼无砂砼为15号，施工前应进行配比设计，施工标高和横坡要控制好。预留护栏柱孔16cm。安装路缘石喷涂一层乳化沥青回填素土到基层顶切除超宽水稳碎石铺设防水土工布无砂砼安装预制板7）安装砼预制板预制板安装可在无砂砼未凝固时直接安装，也可在无砂砼凝固后座浆安装，安装时应控制好线型和横坡。
