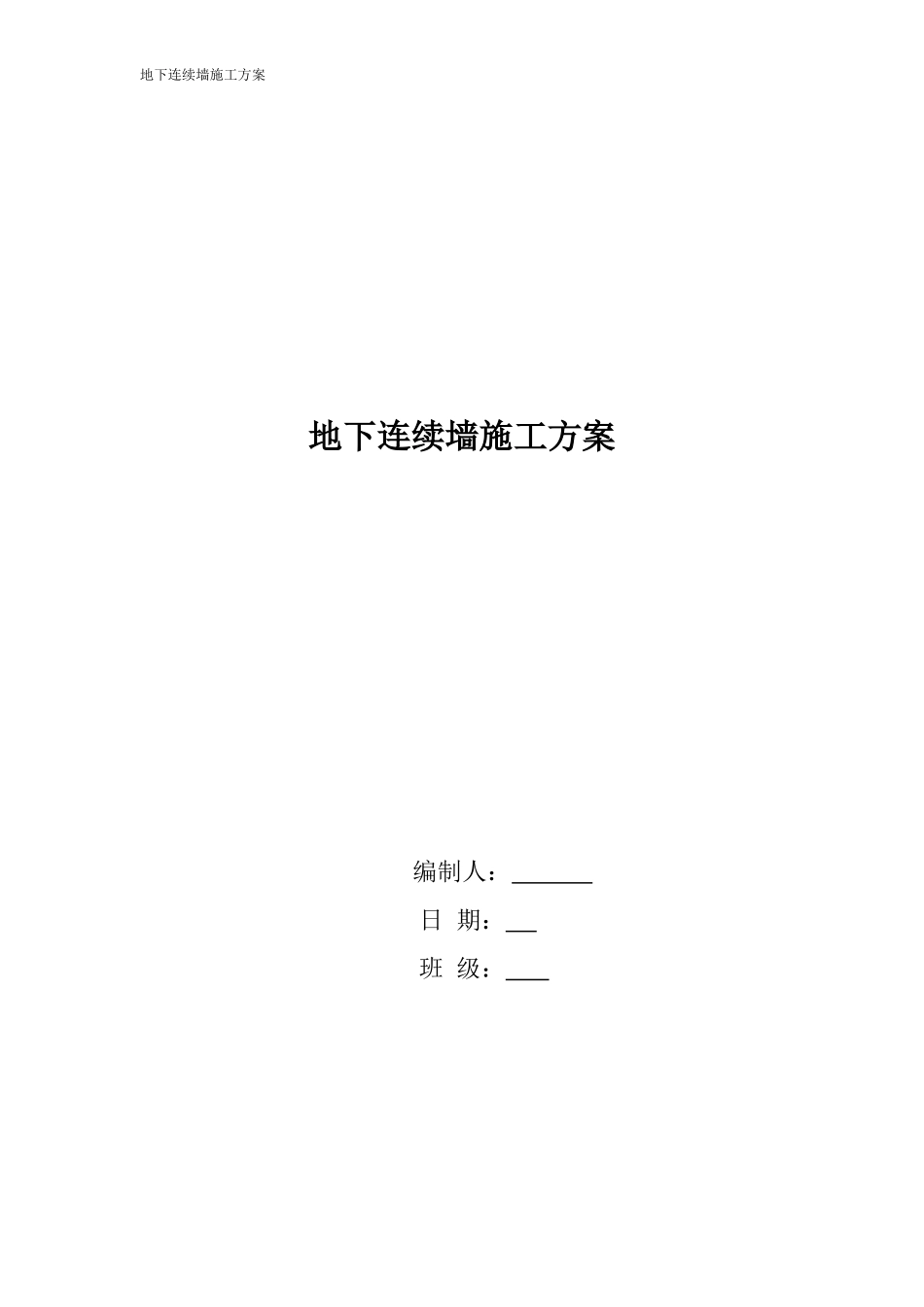

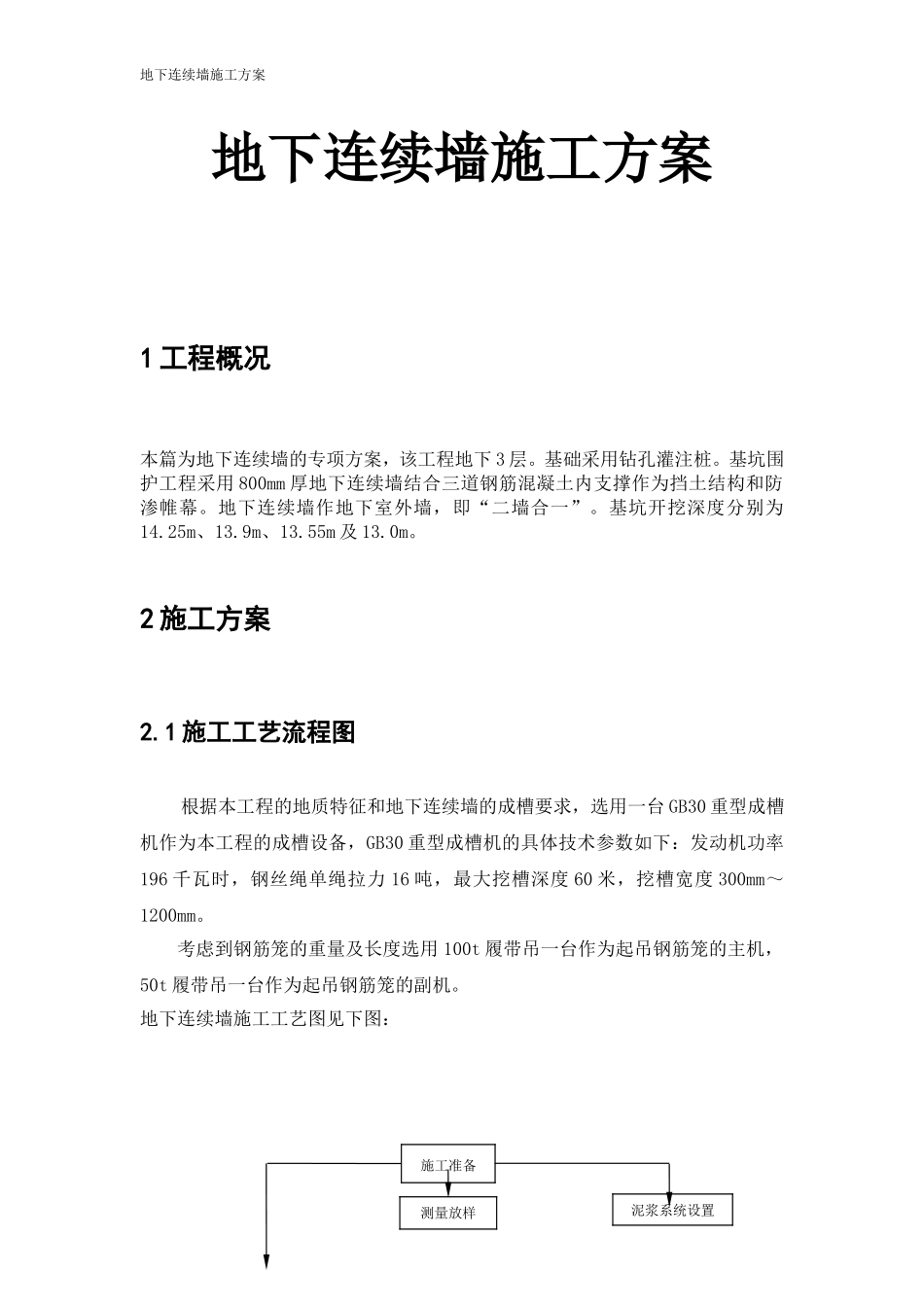

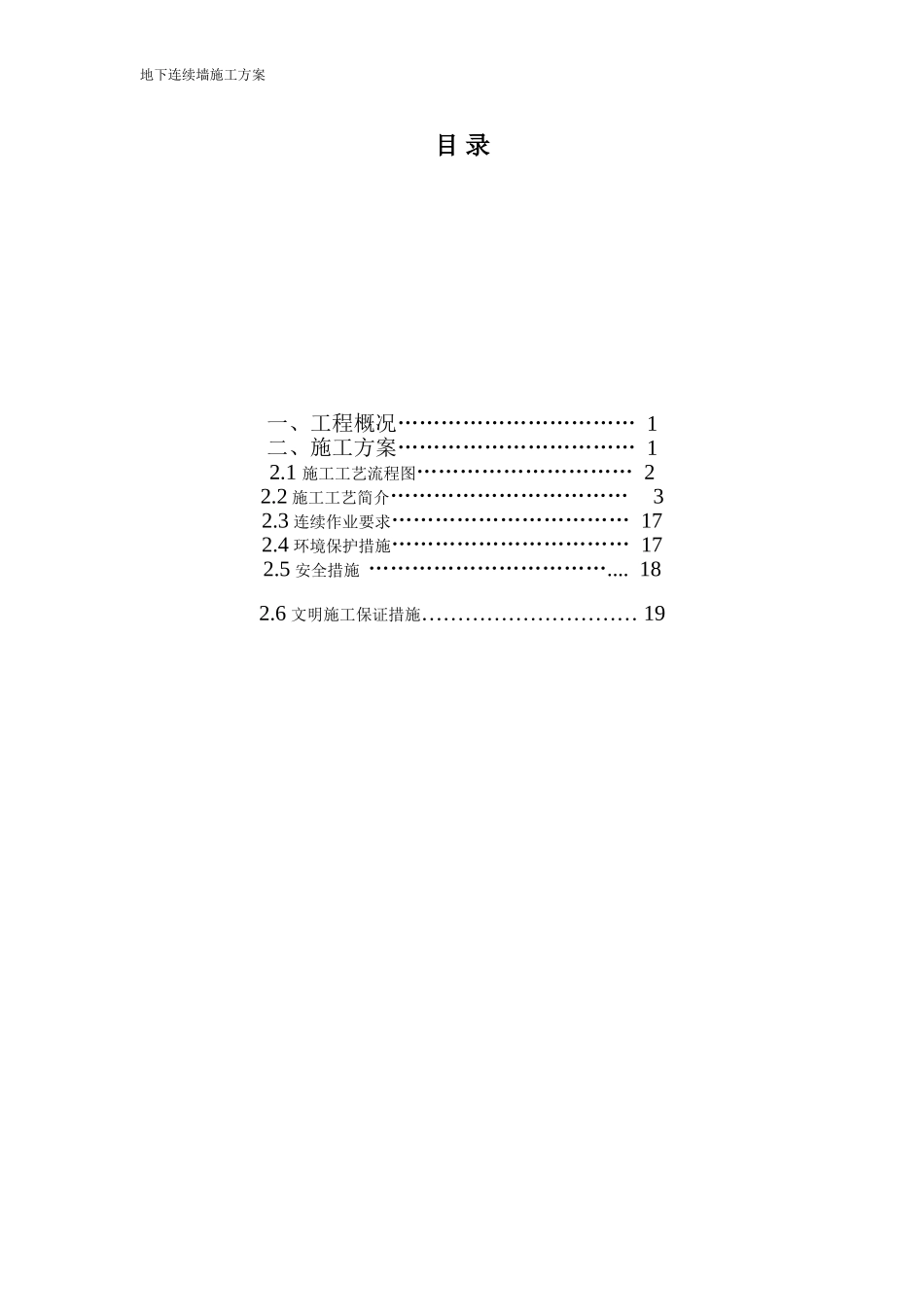

地下连续墙施工方案地下连续墙施工方案编制人：日期：班级：地下连续墙施工方案目录一、工程概况……………………………1二、施工方案……………………………12.1施工工艺流程图…………………………22.2施工工艺简介……………………………32.3连续作业要求……………………………172.4环境保护措施……………………………172.5安全措施……………………………....182.6文明施工保证措施…………………………191地下连续墙施工方案地下连续墙施工方案1工程概况本篇为地下连续墙的专项方案，该工程地下3层。基础采用钻孔灌注桩。基坑围护工程采用800mm厚地下连续墙结合三道钢筋混凝土内支撑作为挡土结构和防渗帷幕。地下连续墙作地下室外墙，即“二墙合一”。基坑开挖深度分别为14.25m、13.9m、13.55m及13.0m。2施工方案2.1施工工艺流程图根据本工程的地质特征和地下连续墙的成槽要求，选用一台GB30重型成槽机作为本工程的成槽设备，GB30重型成槽机的具体技术参数如下：发动机功率196千瓦时，钢丝绳单绳拉力16吨，最大挖槽深度60米，挖槽宽度300mm～1200mm。考虑到钢筋笼的重量及长度选用100t履带吊一台作为起吊钢筋笼的主机，50t履带吊一台作为起吊钢筋笼的副机。地下连续墙施工工艺图见下图：施工准备泥浆系统设置测量放样2地下连续墙施工方案图:7：地下连续墙施工工艺图2.2施工工艺简介1、测量放线（1）施工总测量控制网现场配备的经纬仪、水准仪及全站仪，按照公司《监视和测量设备控制程序》（QG/HDJS22.19-2010）对仪器进行校正并验收。配合业主或总包单位，根据设计总图提出的相关要求引点，定出控制点位，建立控制系统，用混凝土墩妥善保护，设明显标志，控制桩周围不得堆放杂物，并避免车辆机械碰撞，在周围建筑物上设辅助点线，双控轴线，精确指导施工。（2）测量定位放线施工①通过业主或总包单位提供的各个控制点，对关键点进行引点，以保证在施工过程中避免误差。②经常对控制点进行校核，特别是采用全站仪与经纬仪两种仪器进行相互校核，提高准确率，避免因季节变化或人员操作而引起的误差。地下墙施工结束新鲜泥浆配制泥浆贮存供应回收槽内泥浆挖槽机组装土方外运钢筋笼制作商品砼供应浇灌墙体砼导墙制作槽段挖掘成槽质量检验清沉渣换浆吊装钢筋笼放置砼导管劣化泥浆处理吊装接头管拔出接头管刷壁墙趾注浆施工3地下连续墙施工方案2、导墙施工本工程设计采用倒“L”形结构钢筋混凝土导墙，两导墙间净空宽度为650mm，导墙深度1.5～2.5m，且必须入原状土，导墙翻边1m，导墙厚度0.25m，配筋双向Φ12@200网片，混凝土采用C30。紧贴导墙甚至需要骑在导墙上行驶大型吊车的部位，导墙顶部要暂时施工钢筋混凝土支撑将导墙连接起来，以确保导墙的稳定。图8：导墙结构图（1）导墙施工方法在地下连续墙成槽前，应做导墙。导墙质量的好坏直接影响地下连续墙的轴线和标高，是成槽设备导向，是存储泥浆稳定液位，维护上部土体稳定，防止土体坍落的重要措施。施工时在场地上分段沿地下墙轴线设置龙门柱，以准确控制导墙轴线。采用反铲挖土机开挖沟槽，完毕后由人工进行修坡，随后立导墙模板，模板内放置钢筋网片。导墙要对称浇筑，强度达到70％后方可拆模。拆除后设置上4地下连续墙施工方案下两档圆木或现浇钢筋砼对撑，水平间距2m，并向导墙沟内回填土方，以免导墙产生位移。在未回填土方之前，在导墙顶面铺设安全网片，导墙两边设置栏杆和彩条旗，保障施工安全。（2）导墙施工放样导墙是地下连续墙在地表面的基准物，导墙施工放样必需以工程设计图中地下连续墙的理论中心线加上外放尺寸作为导墙的中心线。导墙的平面位置决定了地下连续墙的平面位置，因而，导墙施工放样必需正确无误。（3）导墙施工注意要点在导墙施工全过程中，都要保持导墙沟内不积水。横贯或靠近导墙沟的废弃管道必须封堵密实，以免成为漏浆通道。导墙沟侧壁土体是导墙浇捣混凝土时的外侧土模，应防止导墙沟宽度超挖或土壁坍塌。现浇导墙分段施工时，水平钢筋应预留连接钢筋与邻接段导墙的水平钢筋相连接，同时应该避免接缝与槽段的分幅太近。导墙是液压抓斗成槽作业的起始阶段导向物，必须保证导墙...
