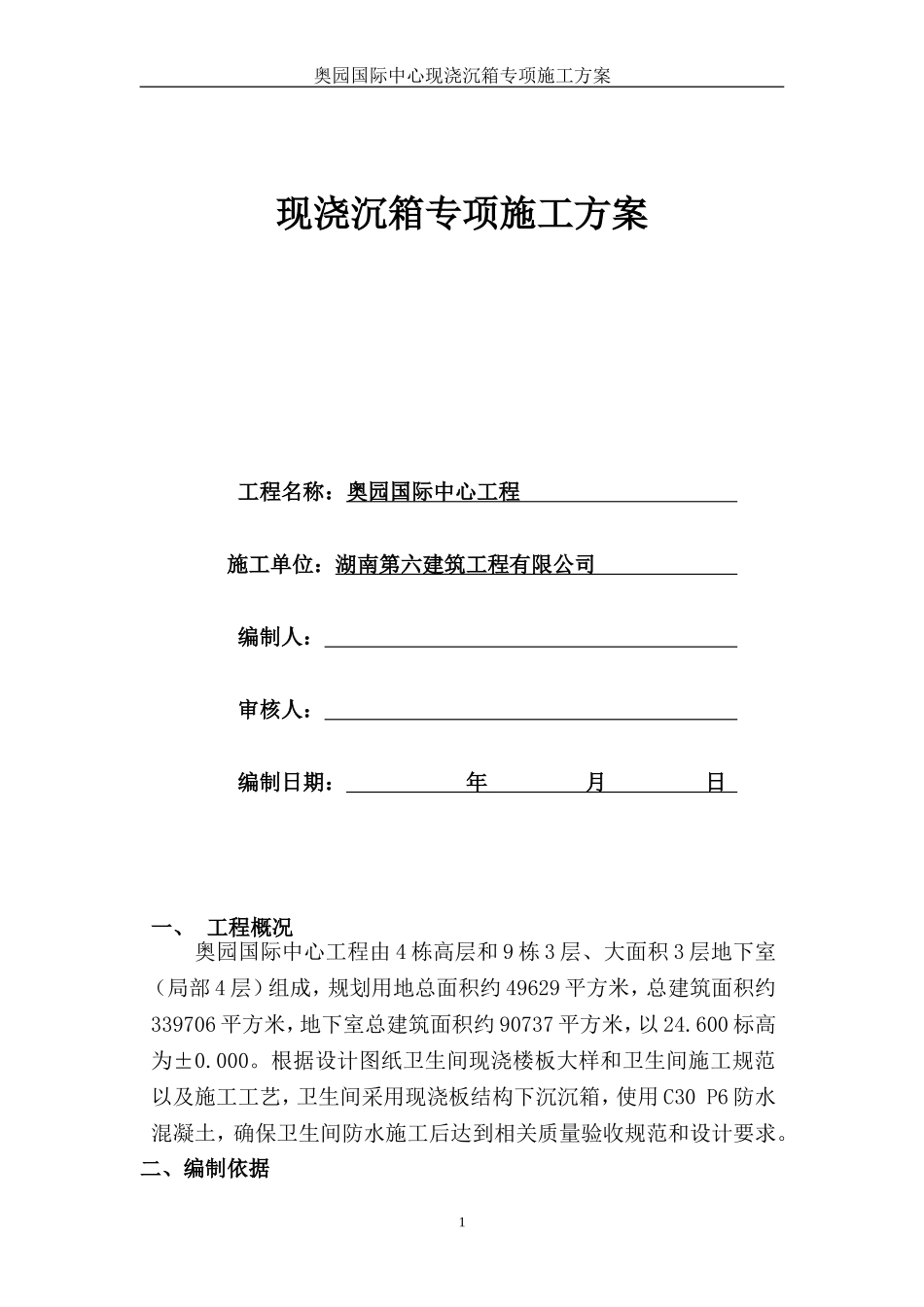

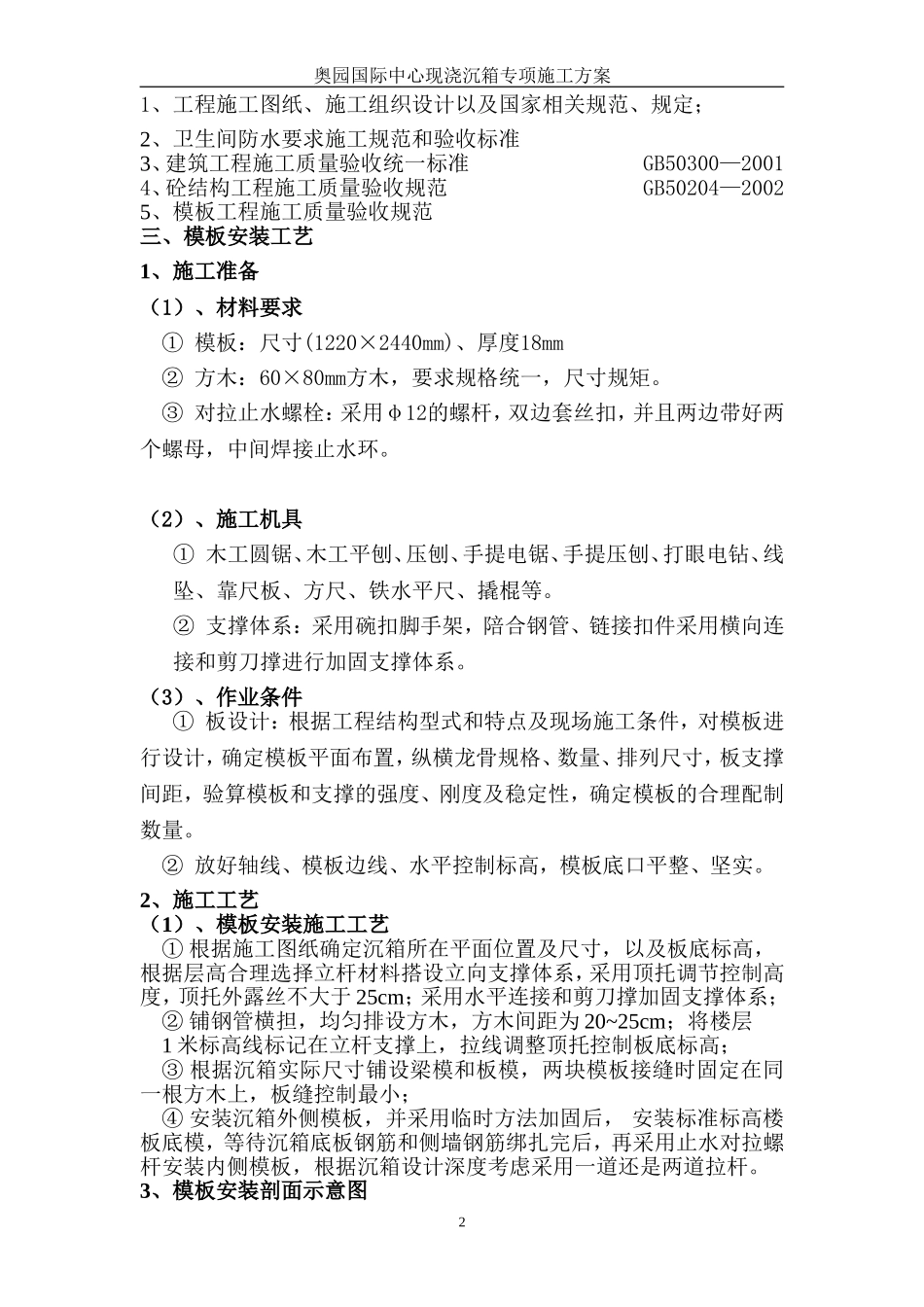

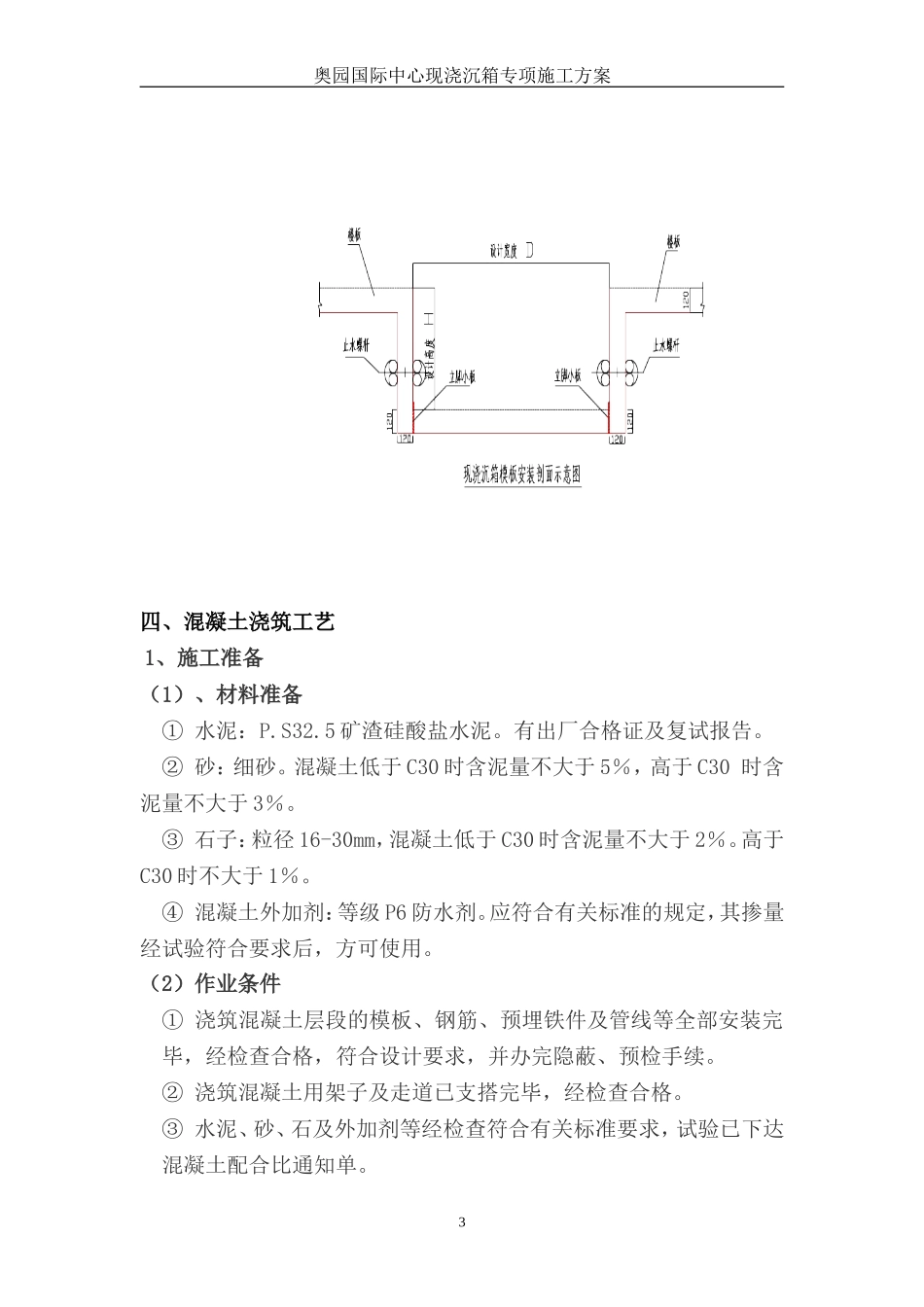

奥园国际中心现浇沉箱专项施工方案现浇沉箱专项施工方案工程名称：奥园国际中心工程施工单位：湖南第六建筑工程有限公司编制人：审核人：编制日期：年月日一、工程概况奥园国际中心工程由4栋高层和9栋3层、大面积3层地下室（局部4层）组成，规划用地总面积约49629平方米，总建筑面积约339706平方米，地下室总建筑面积约90737平方米，以24.600标高为±0.000。根据设计图纸卫生间现浇楼板大样和卫生间施工规范以及施工工艺，卫生间采用现浇板结构下沉沉箱，使用C30P6防水混凝土，确保卫生间防水施工后达到相关质量验收规范和设计要求。二、编制依据1奥园国际中心现浇沉箱专项施工方案1、工程施工图纸、施工组织设计以及国家相关规范、规定；2、卫生间防水要求施工规范和验收标准3、建筑工程施工质量验收统一标准GB50300—20014、砼结构工程施工质量验收规范GB50204—20025、模板工程施工质量验收规范三、模板安装工艺1、施工准备（1）、材料要求①模板：尺寸(1220×2440mm)、厚度18mm②方木：60×80mm方木，要求规格统一，尺寸规矩。③对拉止水螺栓：采用φ12的螺杆，双边套丝扣，并且两边带好两个螺母，中间焊接止水环。（2）、施工机具①木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平尺、撬棍等。②支撑体系：采用碗扣脚手架，陪合钢管、链接扣件采用横向连接和剪刀撑进行加固支撑体系。（3）、作业条件①板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，板支撑间距，验算模板和支撑的强度、刚度及稳定性，确定模板的合理配制数量。②放好轴线、模板边线、水平控制标高，模板底口平整、坚实。2、施工工艺（1）、模板安装施工工艺①根据施工图纸确定沉箱所在平面位置及尺寸，以及板底标高，根据层高合理选择立杆材料搭设立向支撑体系，采用顶托调节控制高度，顶托外露丝不大于25cm；采用水平连接和剪刀撑加固支撑体系；②铺钢管横担，均匀排设方木，方木间距为20~25cm；将楼层1米标高线标记在立杆支撑上，拉线调整顶托控制板底标高；③根据沉箱实际尺寸铺设梁模和板模，两块模板接缝时固定在同一根方木上，板缝控制最小；④安装沉箱外侧模板，并采用临时方法加固后，安装标准标高楼板底模，等待沉箱底板钢筋和侧墙钢筋绑扎完后，再采用止水对拉螺杆安装内侧模板，根据沉箱设计深度考虑采用一道还是两道拉杆。3、模板安装剖面示意图2奥园国际中心现浇沉箱专项施工方案四、混凝土浇筑工艺1、施工准备（1）、材料准备①水泥：P.S32.5矿渣硅酸盐水泥。有出厂合格证及复试报告。②砂：细砂。混凝土低于C30时含泥量不大于5％，高于C30时含泥量不大于3％。③石子：粒径16-30mm，混凝土低于C30时含泥量不大于2％。高于C30时不大于1％。④混凝土外加剂：等级P6防水剂。应符合有关标准的规定，其掺量经试验符合要求后，方可使用。（2）作业条件①浇筑混凝土层段的模板、钢筋、预埋铁件及管线等全部安装完毕，经检查合格，符合设计要求，并办完隐蔽、预检手续。②浇筑混凝土用架子及走道已支搭完毕，经检查合格。③水泥、砂、石及外加剂等经检查符合有关标准要求，试验已下达混凝土配合比通知单。3奥园国际中心现浇沉箱专项施工方案④电子计量器经检查衡量准确、灵活，振捣器（棒）经检验试运转正常。2、操作工艺（1）、模板表面清理浇筑前应将模板内的垃圾、木屑，钢筋上的油污等杂物清除干净，并检查钢筋的水泥砂浆垫块、塑料垫块是否垫好。浇筑混凝土前应浇水湿润模板。（2）、混凝土浇筑与振捣①混凝土自料口下落的自由倾落高度不得超过2米，防止混凝土较大的冲击力冲击模板，导致支撑系统松动。②浇筑混凝土时应分段连续进行，先浇筑沉箱底板，振捣密实后处理平整，待底板混凝土稍微凝结后再浇筑侧墙混凝土，注意控制先后浇筑时间，确保连接密实且不渗水。③使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣棒作用半径的1.5倍(一般为30－40cm)。振捣上一层时应插入下层5cm，以消除两层间的接隙。④浇筑混凝土应连...
