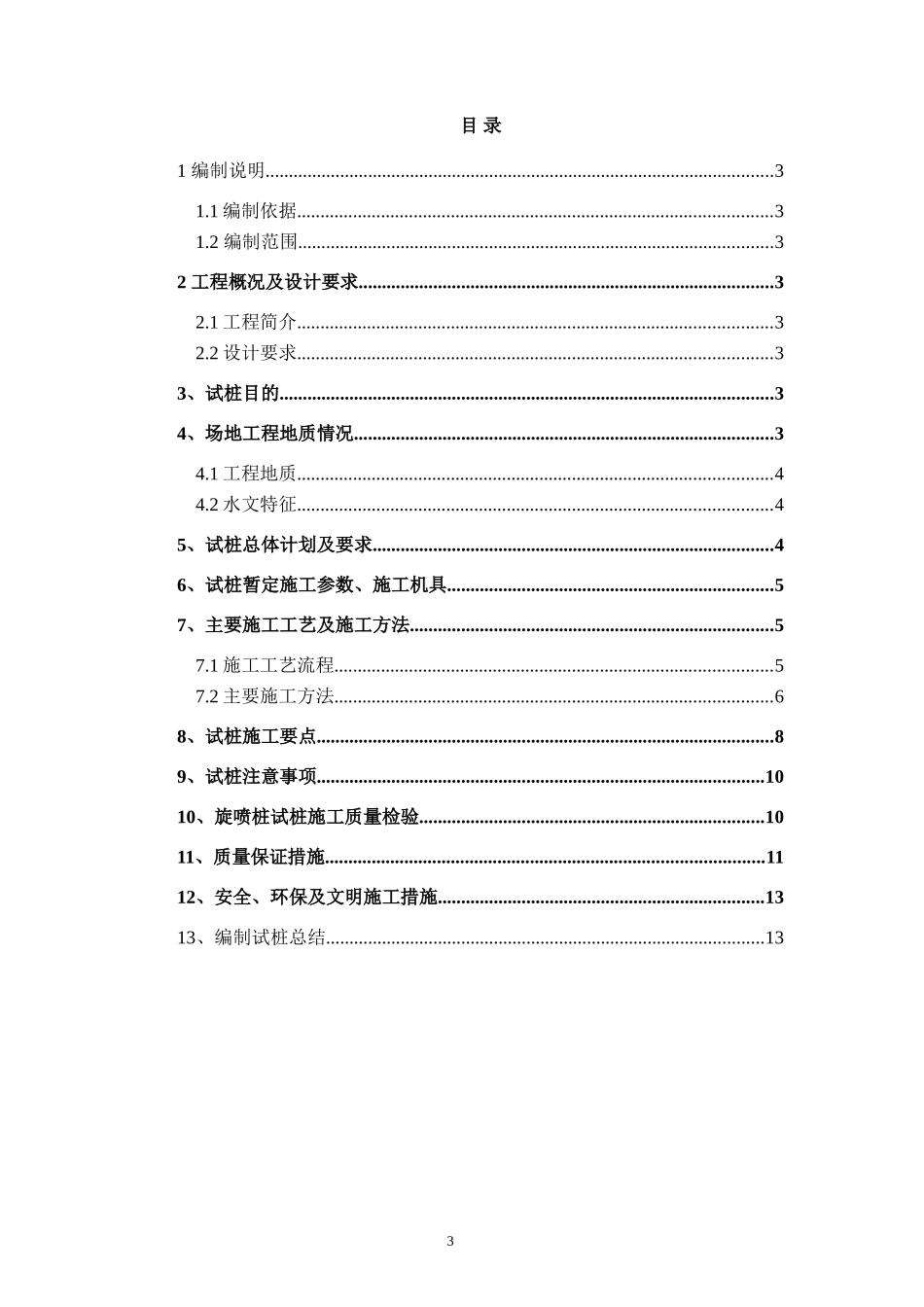

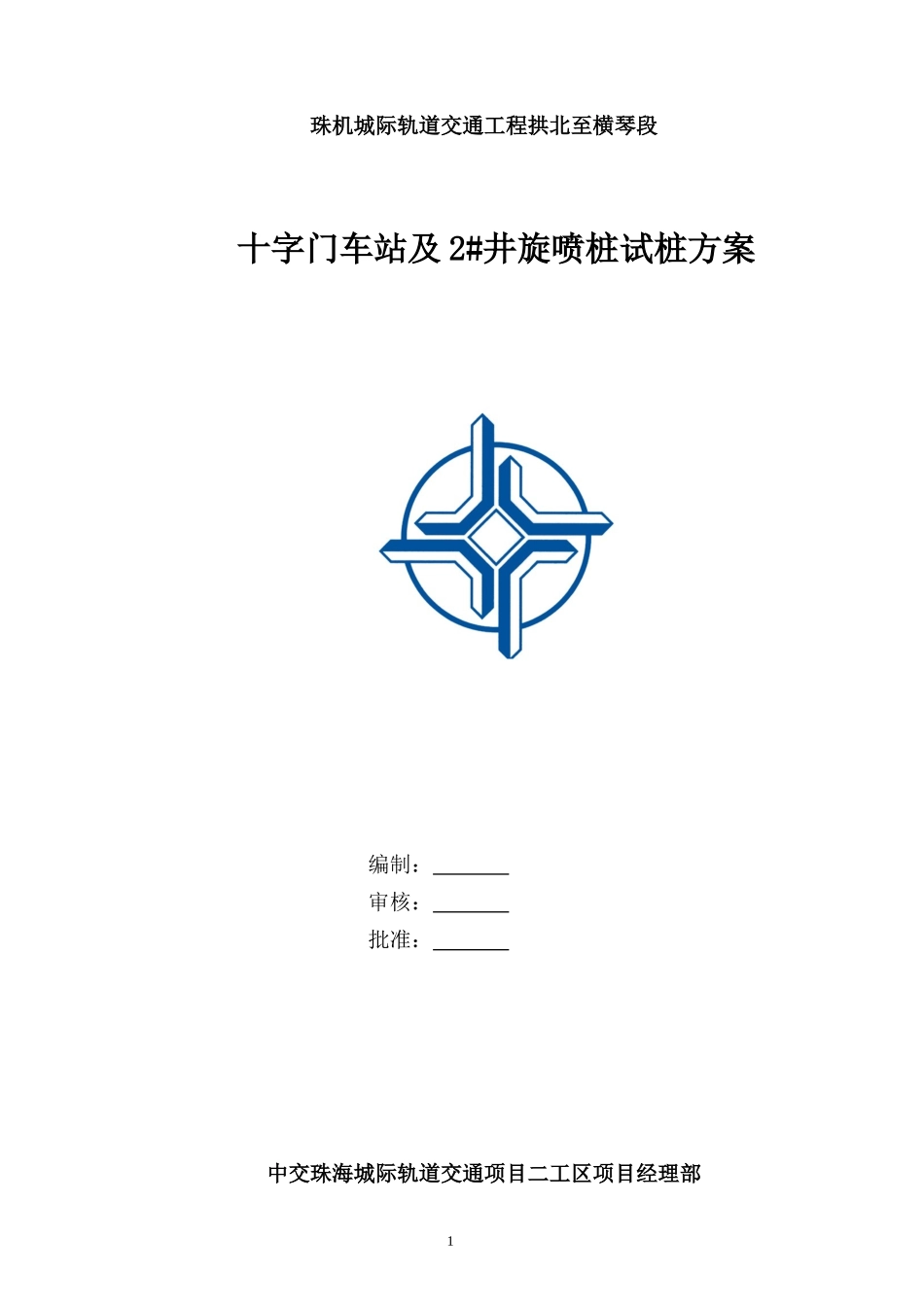

1珠机城际轨道交通工程拱北至横琴段十字门车站及2#井旋喷桩试桩方案编制:审核:批准:中交珠海城际轨道交通项目二工区项目经理部2二○一四年六月3目录1编制说明.............................................................................................................31.1编制依据......................................................................................................31.2编制范围......................................................................................................32工程概况及设计要求.........................................................................................32.1工程简介......................................................................................................32.2设计要求......................................................................................................33、试桩目的..........................................................................................................34、场地工程地质情况..........................................................................................34.1工程地质......................................................................................................44.2水文特征......................................................................................................45、试桩总体计划及要求......................................................................................46、试桩暂定施工参数、施工机具......................................................................57、主要施工工艺及施工方法..............................................................................57.1施工工艺流程..............................................................................................57.2主要施工方法..............................................................................................68、试桩施工要点..................................................................................................89、试桩注意事项................................................................................................1010、旋喷桩试桩施工质量检验..........................................................................1011、质量保证措施..............................................................................................1112、安全、环保及文明施工措施......................................................................1313、编制试桩总结..............................................................................................13十字门车站及2#井旋喷桩试桩方案1编制说明1.1编制依据1、《建筑地基处理技术规范》(JGJ79-2002)。2、《建筑地基基础工程施工质量验收规范》(GB50202-2002)。3、自行踏勘施工现场了解的情况和收集的相关资料。1.2编制范围横琴隧道十字门车站DK6+887~DK7+155及2#井DK6+305.547围护结构旋喷桩、旋喷桩加固及旋喷桩挡墙施工。2工程概况及设计要求2.1工程简介十字门站起点里程DK6+887,终点里程为DK7+155,车站主体全长约268米,宽25~35米,基坑平均开挖深度24.5m。明挖基坑围护结构采用Φ1000@1200钻孔灌注桩,桩间设Φ600旋喷桩止水帷幕,对于扩大段软弱地质采用单排Φ600@400旋喷桩止水帷幕,围护结构4个阴角位置增加Φ600@400进行补强加固,砂层较厚的位置增加Φ600@600坑内桩壁加固桩。设计要求坑外桩底入弱风化花岗岩0.5m,坑内桩进入砂层底以下不小于1m。2号竖井净空尺寸为7m×7.5m右线中心里程为DK6+305.547,深度为24.266m。位于银湾路南侧。竖井外设置旋喷桩止水加固,桩径φ800mm,咬合200mm,梅花型布置。2.2设计要求...
