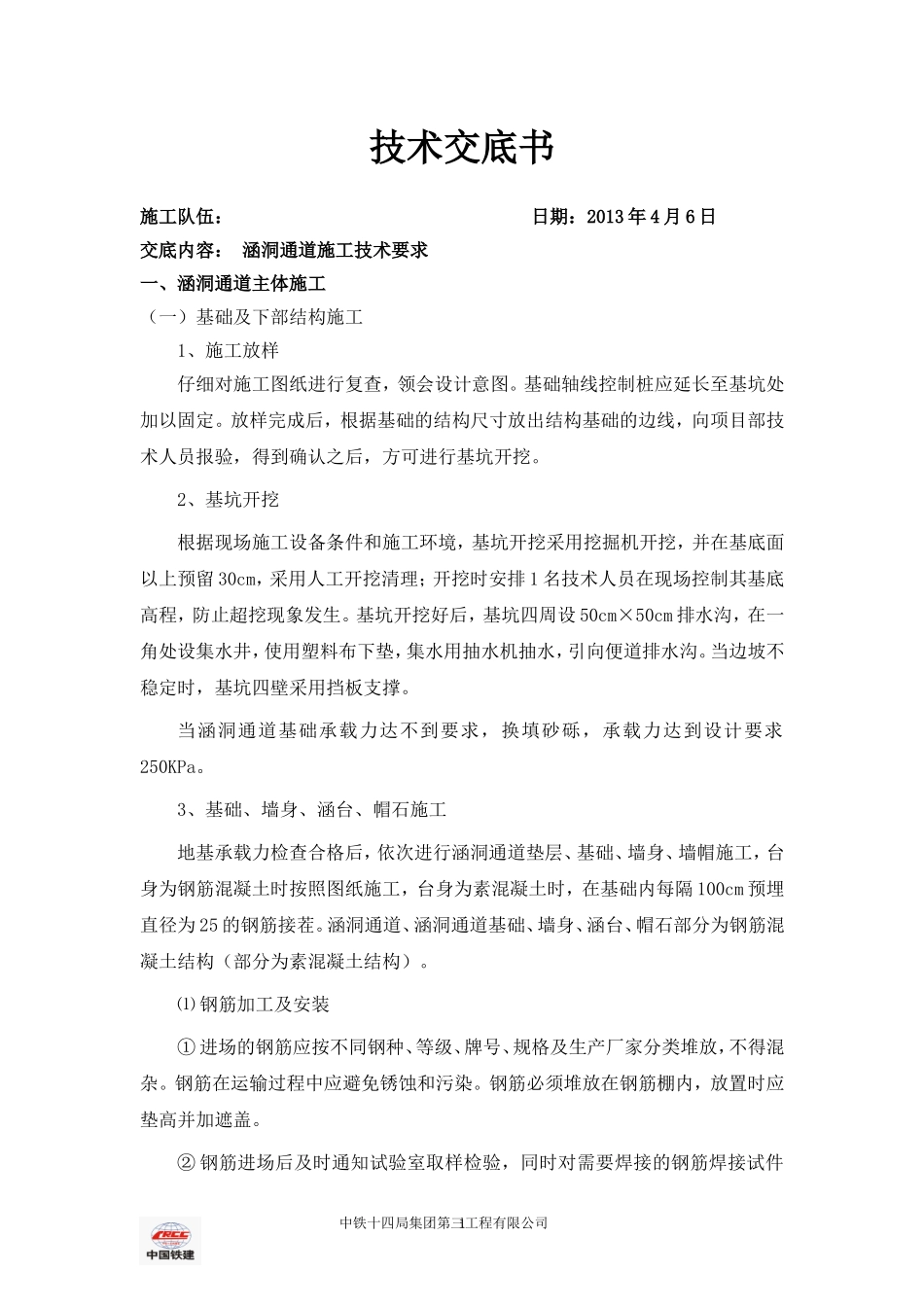

技术交底书施工队伍：日期：2013年4月6日交底内容：涵洞通道施工技术要求一、涵洞通道主体施工（一）基础及下部结构施工1、施工放样仔细对施工图纸进行复查，领会设计意图。基础轴线控制桩应延长至基坑处加以固定。放样完成后，根据基础的结构尺寸放出结构基础的边线，向项目部技术人员报验，得到确认之后，方可进行基坑开挖。2、基坑开挖根据现场施工设备条件和施工环境，基坑开挖采用挖掘机开挖，并在基底面以上预留30cm，采用人工开挖清理；开挖时安排1名技术人员在现场控制其基底高程，防止超挖现象发生。基坑开挖好后，基坑四周设50cm×50cm排水沟，在一角处设集水井，使用塑料布下垫，集水用抽水机抽水，引向便道排水沟。当边坡不稳定时，基坑四壁采用挡板支撑。当涵洞通道基础承载力达不到要求，换填砂砾，承载力达到设计要求250KPa。3、基础、墙身、涵台、帽石施工地基承载力检查合格后，依次进行涵洞通道垫层、基础、墙身、墙帽施工，台身为钢筋混凝土时按照图纸施工，台身为素混凝土时，在基础内每隔100cm预埋直径为25的钢筋接茬。涵洞通道、涵洞通道基础、墙身、涵台、帽石部分为钢筋混凝土结构（部分为素混凝土结构）。⑴钢筋加工及安装①进场的钢筋应按不同钢种、等级、牌号、规格及生产厂家分类堆放，不得混杂。钢筋在运输过程中应避免锈蚀和污染。钢筋必须堆放在钢筋棚内，放置时应垫高并加遮盖。②钢筋进场后及时通知试验室取样检验，同时对需要焊接的钢筋焊接试件中铁十四局集团第三工程有限公司1并送检。检验合格后，进场的钢筋才准予使用。③钢筋在加工场进行加工，严格按照设计图纸尺寸进行。④钢筋加工集中在钢筋加工场采用数控弯曲中心加工，钢筋直径≥25mm时，采用套筒连接，直径＜25mm时，可采用焊接，接头采用电弧焊焊接时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d，单面焊焊缝长度不应小于10d（d为钢筋直径）。焊条应选用“5XX”型，禁止将“4XX”及以下型焊条用于结构钢筋焊接。焊条应分类存放并妥善管理，并应采取防腐蚀、受潮变质的措施。⑤受拉钢筋绑扎接头的搭接长度，应符合表6-1规定：受压钢筋绑扎接头的搭接长度为受拉钢筋绑扎接头搭接长度的0.7倍。钢筋绑扎的搭接接头应在中心和两端用铁丝扎牢。表6-1受拉钢筋类型混凝土强度等级C20C25高于C25Ⅰ级钢筋35d30d25d月牙纹HRB335牌号钢筋45d40d35dHRB400牌号钢筋55d50d45d⑥受力钢筋焊接或绑扎接头应设置在内力较小处，并错开布置，对于绑扎接头，两接头间距不小于1.3倍搭接长度。对于焊接接头，在接头长度区段内，同一根钢筋不得有两个接头。配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率应满足表6-2接头长度区段内受力钢筋接头面积的最大百分率的规定。⑦电弧焊和绑扎接头与钢筋弯曲处的距离不应小于10倍钢筋直径，也不宜位于构件的最大弯矩处。表6-2接头长度区段内受力钢筋接头面积的最大百分率接头型式最大百分率（%）受拉区受压区主钢筋绑扎接头2550中铁十四局集团第三工程有限公司2主钢筋焊接接头50不限制⑧钢筋加工允许偏差及安装实测项目分别见表6-3,6-4：表6-3加工钢筋的允许偏差项目允许偏差（mm）受力钢筋顺长度方向加工后的全长±10弯起钢筋各部尺寸±20箍筋、螺旋筋各部分尺寸±5表6-4钢筋安装实测项目项次检查项目规定值或允许偏差检查方法和频率权值1△受力钢筋间距(mm)两排以上排距±5尺量：每构件检查2个断面3同排梁、板、拱肋±10基础、锚碇、墩台、柱±202箍筋、横向水平钢筋、螺旋筋间距(mm)±10尺量：每构件检查5~10个间23钢筋骨架尺寸(mm)长±10尺量：按骨架总数30%抽查1宽、高或直径±54弯起钢筋位置(mm)±20尺量：每骨架抽查30%25△保护层厚度(mm)柱、梁、拱肋±5尺量：每构件沿模板周边检查8处3基础、锚碇、墩台±10板±3⑵模板与支架①墙身模板采用尺寸0.9×1.5m、基础模板采用1.2*1.5m，表面平整光洁的钢模板。中铁十四局集团第三工程有限公司3②模板安装前，在模板表面均匀涂层脱模剂，不得使用易粘在混凝土上或使混凝土变色的油料。③为了防止模板移位变形，支立基础侧模时在模板外设立支撑固定...
