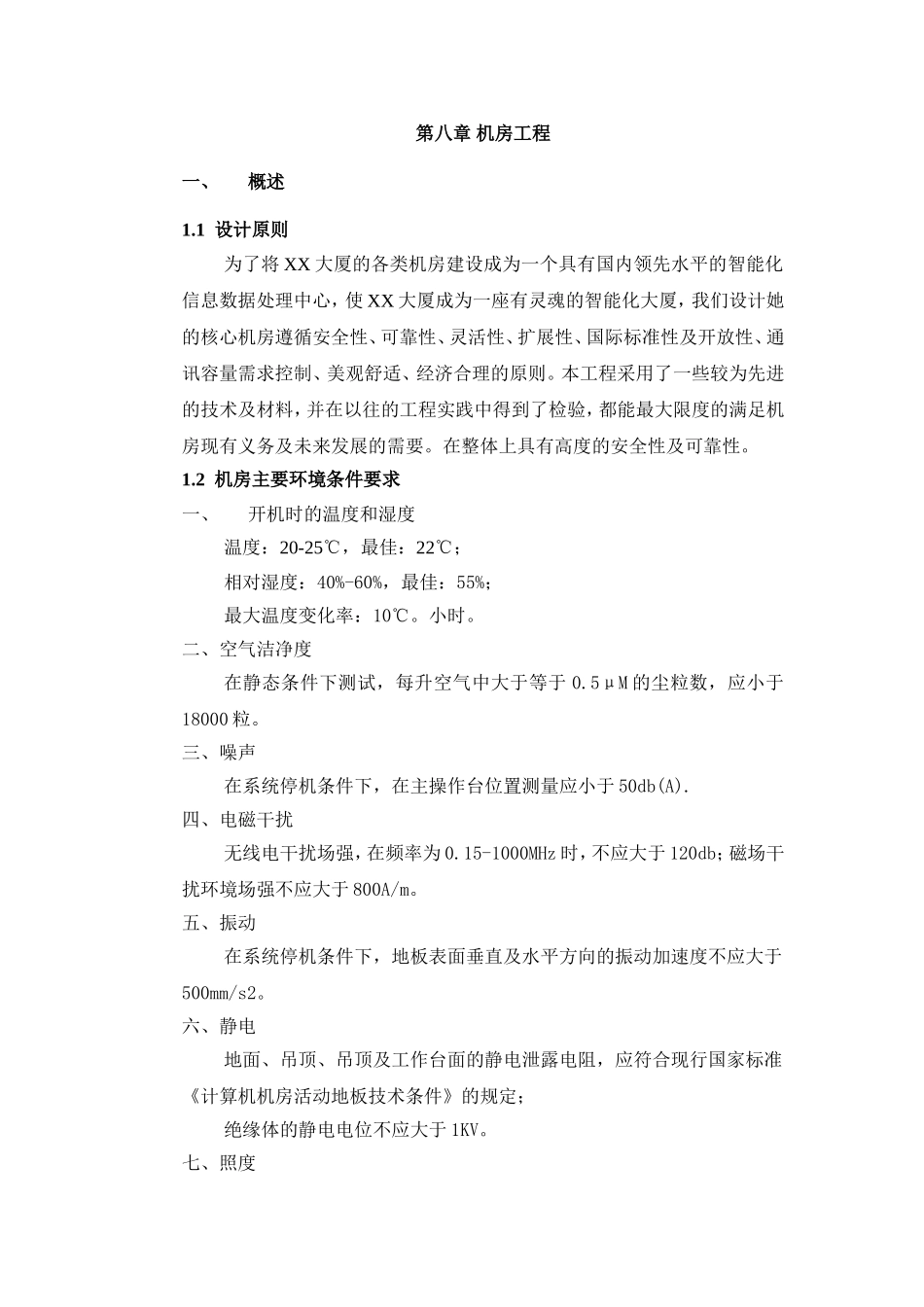

第八章机房工程一、概述1.1设计原则为了将XX大厦的各类机房建设成为一个具有国内领先水平的智能化信息数据处理中心，使XX大厦成为一座有灵魂的智能化大厦，我们设计她的核心机房遵循安全性、可靠性、灵活性、扩展性、国际标准性及开放性、通讯容量需求控制、美观舒适、经济合理的原则。本工程采用了一些较为先进的技术及材料，并在以往的工程实践中得到了检验，都能最大限度的满足机房现有义务及未来发展的需要。在整体上具有高度的安全性及可靠性。1.2机房主要环境条件要求一、开机时的温度和湿度温度：20-25℃，最佳：22℃；相对湿度：40%-60%，最佳：55%；最大温度变化率：10℃。小时。二、空气洁净度在静态条件下测试，每升空气中大于等于0.5μM的尘粒数，应小于18000粒。三、噪声在系统停机条件下，在主操作台位置测量应小于50db(A).四、电磁干扰无线电干扰场强，在频率为0.15-1000MHz时，不应大于120db；磁场干扰环境场强不应大于800A/m。五、振动在系统停机条件下，地板表面垂直及水平方向的振动加速度不应大于500mm/s2。六、静电地面、吊顶、吊顶及工作台面的静电泄露电阻，应符合现行国家标准《计算机机房活动地板技术条件》的规定；绝缘体的静电电位不应大于1KV。七、照度机房和基本工作间的平均照度为≥500勒克斯（离地面800MM处），辅助房间的平均照度为≥300勒克斯（离地面800MM处），应急照明的平均照度为≥5勒克斯（离地面800MM处）。八、电压、频率允许变动范围：单相220V+4%—220V-8%；50HZ±0.5HZ。九、瞬间变动电压不能超过220V±15%。1.3机房概况及平面功能划分机房主要设于大楼七层（药监局信息中心机房）、九层（审计局信息中心机房），一层（BA、消控及安保机房和程控交换机房），机房标准层层高为3.5米左右，大梁底标高为3.0米左右。大楼须考虑机房专用及24小时运行的舒适型空调室外机组的放置区域，室外机组到机房空调内机的管路长度尽量不要超过50米。机房专用空调处要考虑空调进水和排水管，应采取有效的防止给排水漫溢和渗漏的措施。其余水源和给排水系统原则上不进机房或穿越机房。机房的楼板荷载宜保证在400—500公斤/平米以上，一些UPS设备、空调设备等大负荷设备区域，根据实际情况一般需进行楼板加固处理。本次设计建筑平面功能划分如下：楼层用房级别用房名称面积（平方米）一层机房BA、消控及安保机房48程控交换机房11七层机房药监局中心机房33九层机房审计局中心主机房84屏蔽机房34基本工作间主控室43第二类辅助房间空调及UPS机房28消防钢瓶间10仓库10第三类辅助房间缓冲走道10更衣室21根据用户新的要求，6层药监局的机要室和总机室地板、吊顶、墙面装饰由我司施工，材料同其它机房。九层主控室（网管机房）采用等离子显示屏。二、装潢工程大厦机房装潢的重点目的有防尘、屏蔽、防静电、空调送回风处理、防漏水设施、隔热、保温、防火等。在满足机房功能要求的前提下，装饰风格为高科技部门格调、淡雅、时尚、环保、以人为本。材料选用及施工工艺处理上选择气密性好、不起尘、易清洁、不燃、屏蔽、防静电性能好的金属材料。2.1提升地板工程机房区域地板采用仿美露防静电活动地板，铺设高度250mm（精密空调区域）和150mm（普通空调区域），地板下作网络接地处理。为保证地面的洁净度，地坪作平整清洁处理后，刷环氧树脂地坪漆多遍。为防止机房楼板产生结露现象，采用机房专用空调区域地坪应采用保温棉进行保温。走道地面上仅铺进口防静电块毯，消防钢瓶间地坪仅刷环氧树脂地坪漆多遍；电脑机房入口，建议施作可移动的防滑坡板（加长），以方便设备上下进出，并且不会影响美观。提升地板接地网采用6mm2裸铜线十字型压接施工方式，安装于保温层上方。取一端点接至接地铜板采取单一回路接地，接地电阻小于1欧姆。2.2隔间装潢工程一层、六层、七层、九层机房区域墙面主要采用防静电彩钢板，板后作网格接地处理，美观、大方，并能达到屏蔽和防静电的效果。九层主机房和主控室之间隔断采用全玻璃隔断，主要考虑视野透明，增加开阔感及便于主控室员工监察有关计算机设备的运作情况。每扇门有闭门器，使门能自动关闭。主要进出通道门加有门禁系统。2.3...
