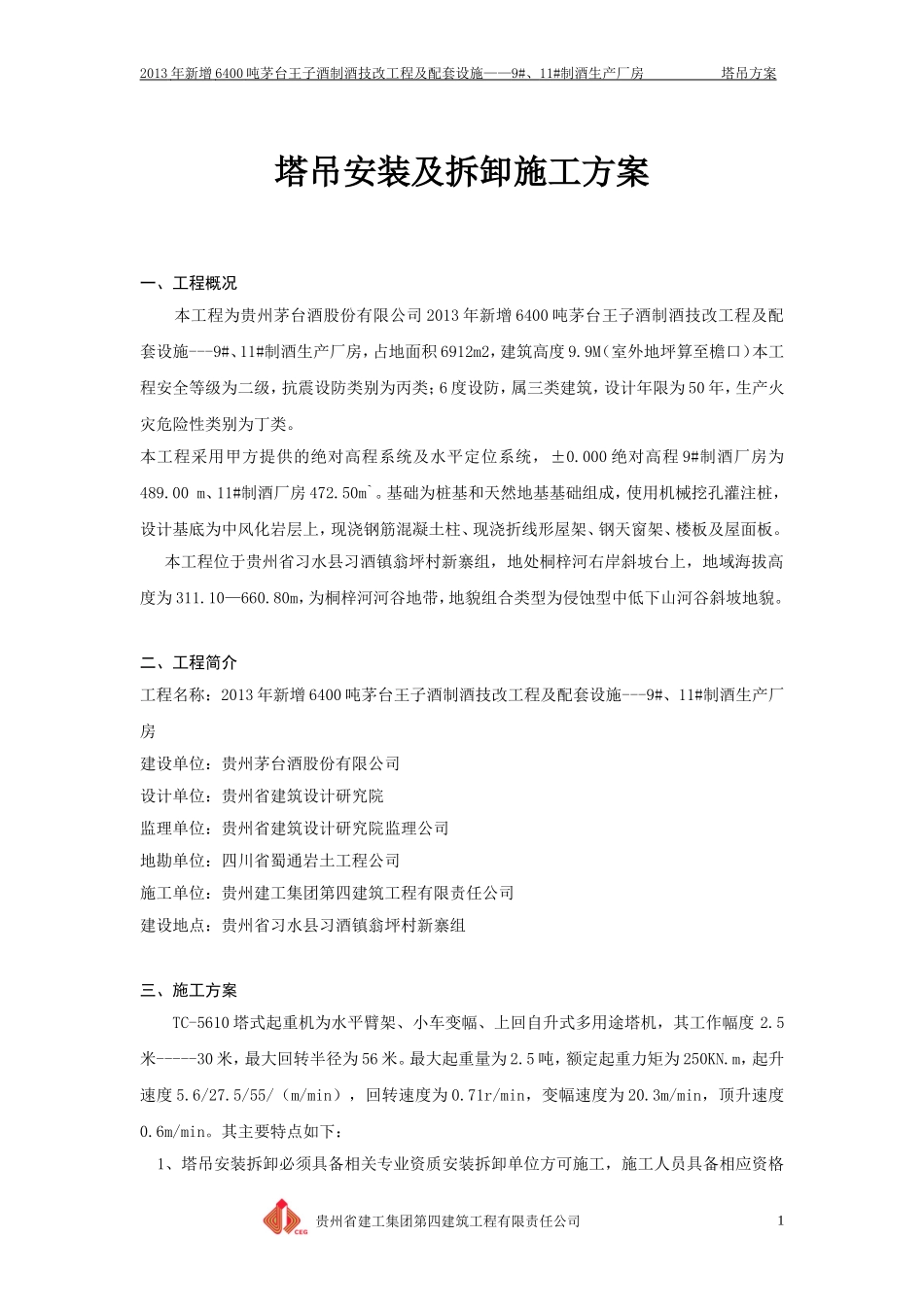

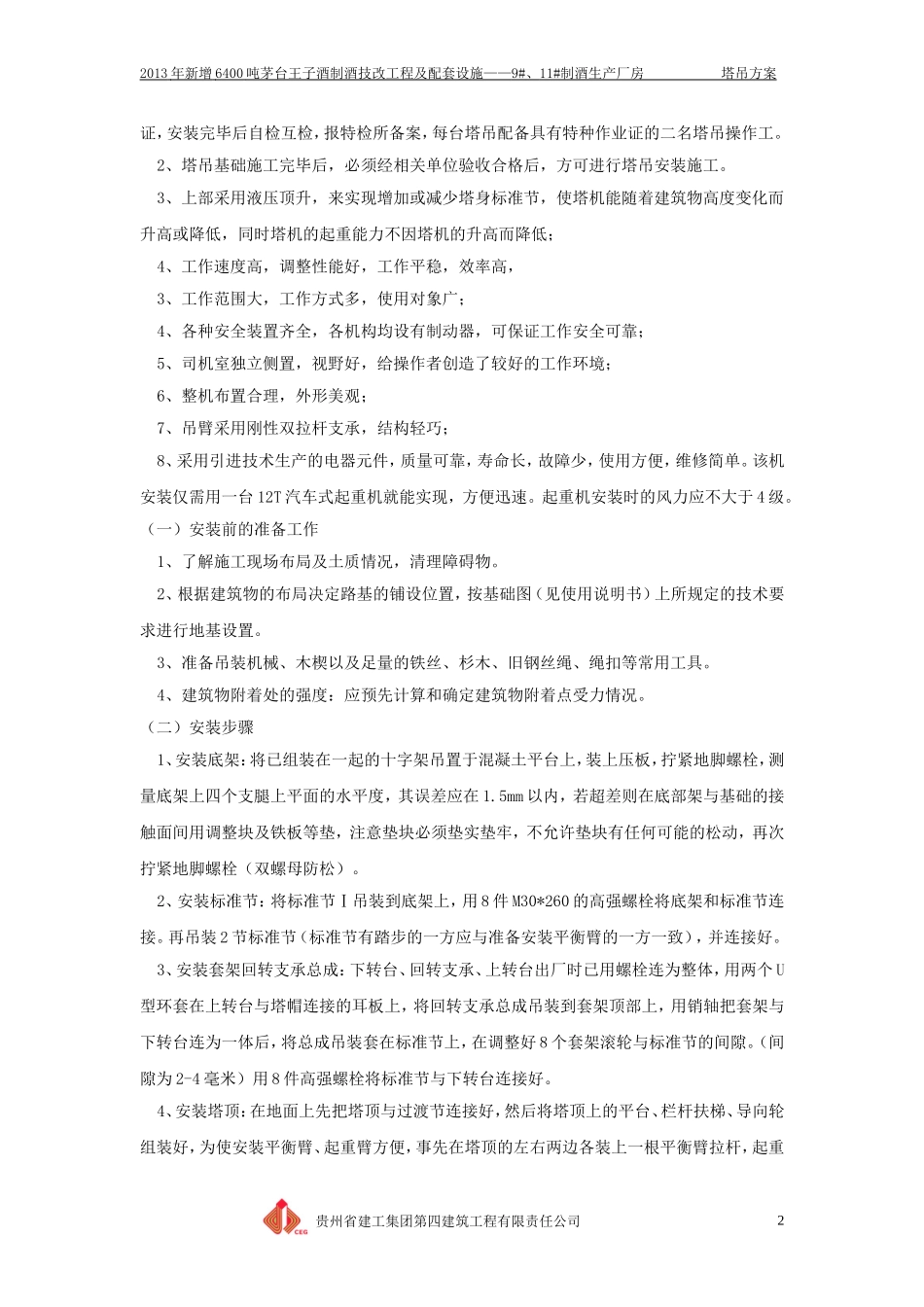

2013年新增6400吨茅台王子酒制酒技改工程及配套设施——9#、11#制酒生产厂房塔吊方案塔吊安装及拆卸施工方案一、工程概况本工程为贵州茅台酒股份有限公司2013年新增6400吨茅台王子酒制酒技改工程及配套设施---9#、11#制酒生产厂房，占地面积6912m2，建筑高度9.9M（室外地坪算至檐口）本工程安全等级为二级，抗震设防类别为丙类；6度设防，属三类建筑，设计年限为50年，生产火灾危险性类别为丁类。本工程采用甲方提供的绝对高程系统及水平定位系统，±0.000绝对高程9#制酒厂房为489.00m、11#制酒厂房472.50m`。基础为桩基和天然地基基础组成，使用机械挖孔灌注桩，设计基底为中风化岩层上，现浇钢筋混凝土柱、现浇折线形屋架、钢天窗架、楼板及屋面板。本工程位于贵州省习水县习酒镇翁坪村新寨组，地处桐梓河右岸斜坡台上，地域海拔高度为311.10—660.80m，为桐梓河河谷地带，地貌组合类型为侵蚀型中低下山河谷斜坡地貌。二、工程简介工程名称：2013年新增6400吨茅台王子酒制酒技改工程及配套设施---9#、11#制酒生产厂房建设单位：贵州茅台酒股份有限公司设计单位：贵州省建筑设计研究院监理单位：贵州省建筑设计研究院监理公司地勘单位：四川省蜀通岩土工程公司施工单位：贵州建工集团第四建筑工程有限责任公司建设地点：贵州省习水县习酒镇翁坪村新寨组三、施工方案TC-5610塔式起重机为水平臂架、小车变幅、上回自升式多用途塔机，其工作幅度2.5米-----30米，最大回转半径为56米。最大起重量为2.5吨，额定起重力矩为250KN.m，起升速度5.6/27.5/55/（m/min），回转速度为0.71r/min，变幅速度为20.3m/min，顶升速度0.6m/min。其主要特点如下：1、塔吊安装拆卸必须具备相关专业资质安装拆卸单位方可施工，施工人员具备相应资格贵州省建工集团第四建筑工程有限责任公司12013年新增6400吨茅台王子酒制酒技改工程及配套设施——9#、11#制酒生产厂房塔吊方案证，安装完毕后自检互检，报特检所备案，每台塔吊配备具有特种作业证的二名塔吊操作工。2、塔吊基础施工完毕后，必须经相关单位验收合格后，方可进行塔吊安装施工。3、上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低；4、工作速度高，调整性能好，工作平稳，效率高，3、工作范围大，工作方式多，使用对象广；4、各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠；5、司机室独立侧置，视野好，给操作者创造了较好的工作环境；6、整机布置合理，外形美观；7、吊臂采用刚性双拉杆支承，结构轻巧；8、采用引进技术生产的电器元件，质量可靠，寿命长，故障少，使用方便，维修简单。该机安装仅需用一台12T汽车式起重机就能实现，方便迅速。起重机安装时的风力应不大于4级。（一）安装前的准备工作1、了解施工现场布局及土质情况，清理障碍物。2、根据建筑物的布局决定路基的铺设位置，按基础图（见使用说明书）上所规定的技术要求进行地基设置。3、准备吊装机械、木楔以及足量的铁丝、杉木、旧钢丝绳、绳扣等常用工具。4、建筑物附着处的强度：应预先计算和确定建筑物附着点受力情况。（二）安装步骤1、安装底架：将已组装在一起的十字架吊置于混凝土平台上，装上压板，拧紧地脚螺栓，测量底架上四个支腿上平面的水平度，其误差应在1.5mm以内，若超差则在底部架与基础的接触面间用调整块及铁板等垫，注意垫块必须垫实垫牢，不允许垫块有任何可能的松动，再次拧紧地脚螺栓（双螺母防松）。2、安装标准节：将标准节Ⅰ吊装到底架上，用8件M30*260的高强螺栓将底架和标准节连接。再吊装2节标准节（标准节有踏步的一方应与准备安装平衡臂的一方一致），并连接好。3、安装套架回转支承总成：下转台、回转支承、上转台出厂时已用螺栓连为整体，用两个U型环套在上转台与塔帽连接的耳板上，将回转支承总成吊装到套架顶部上，用销轴把套架与下转台连为一体后，将总成吊装套在标准节上，在调整好8个套架滚轮与标准节的间隙。（间隙为2-4毫米）用8件高强螺栓将标准节与下转台连接好。4、安装塔顶：在地面上先把塔顶与过渡节连接好，然后将塔顶上的平台、...
