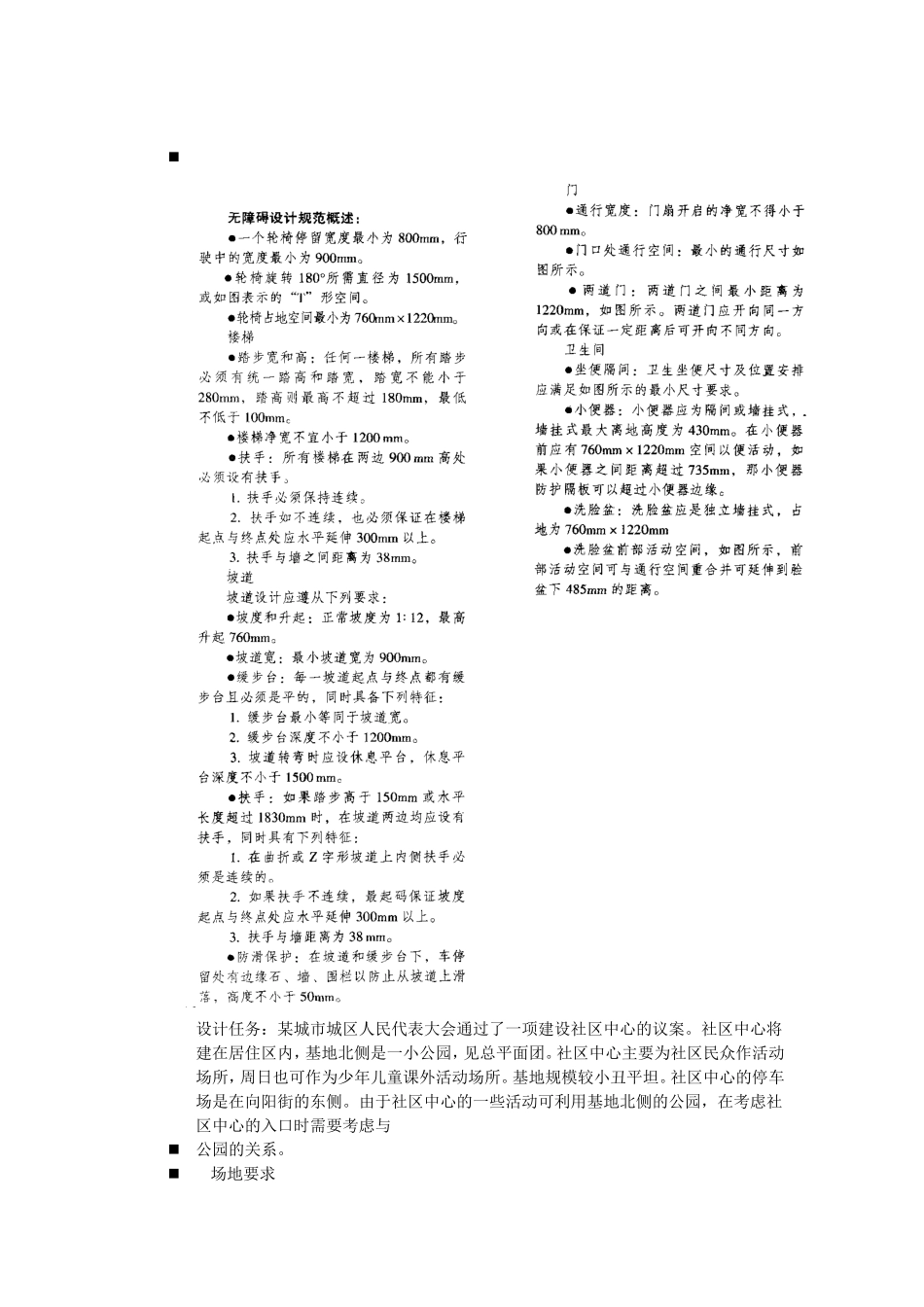

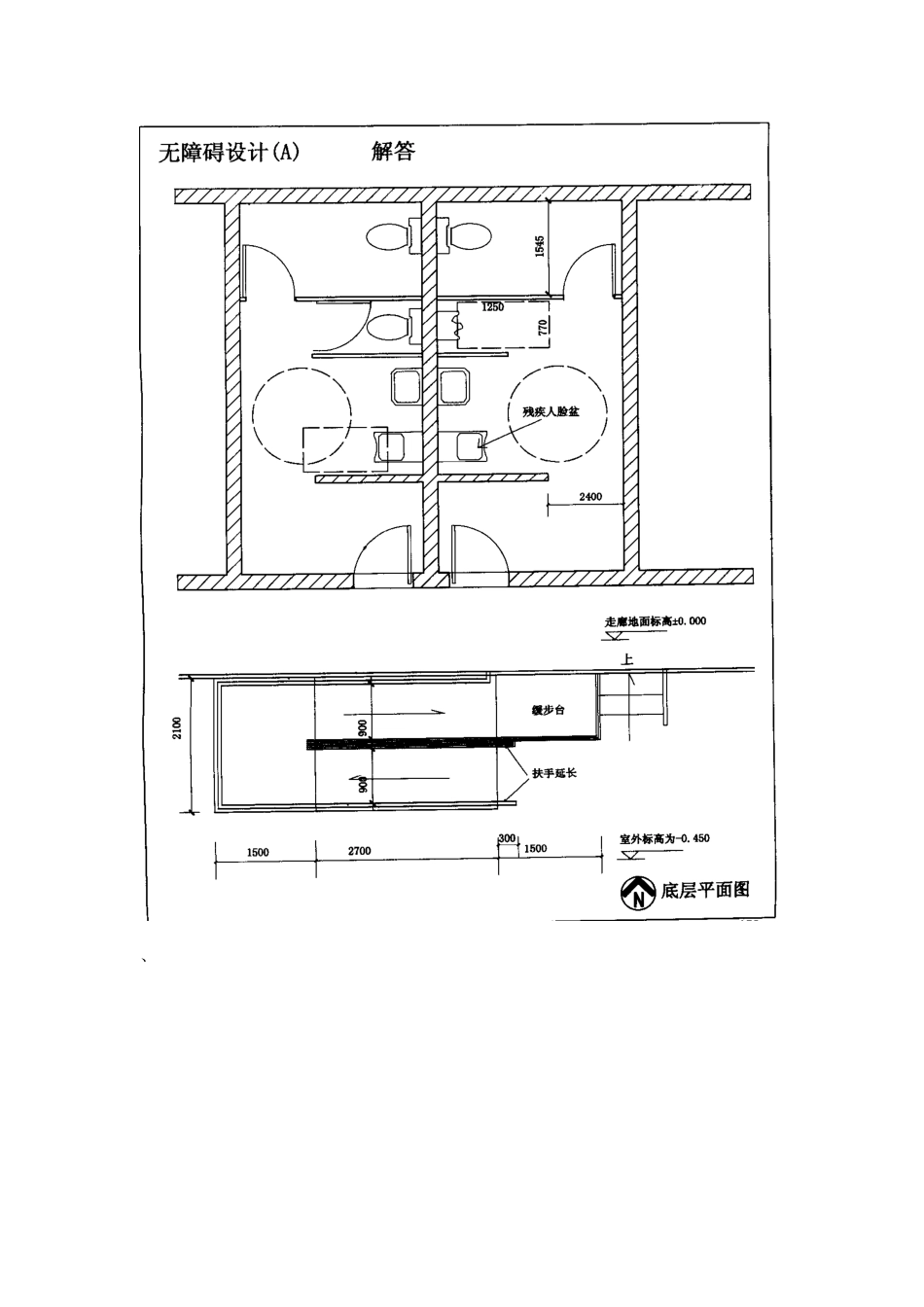

、设计任务:某城市城区人民代表大会通过了一项建设社区中心的议案。社区中心将建在居住区内,基地北侧是一小公园,见总平面团。社区中心主要为社区民众作活动场所,周日也可作为少年儿童课外活动场所。基地规模较小丑平坦。社区中心的停车场是在向阳街的东侧。由于社区中心的一些活动可利用基地北侧的公园,在考虑社区中心的入口时需要考虑与公园的关系。场地要求●在此场地内,建一幢两层建筑。.保留现有树木。.保持原有地形地貌,不进行景观设计。一股要求●因为许多使用者要将车停放在向阳街东侧,所以主入口应在基地东侧。●厨房必须在西侧小路上有一服务出入口。●除了厨房服务、报纸投递外,其他则通过主入口。●主要活动室及会议室净高不低于3.3m,其他的房间净高则可以为2.7m。●紧急出M可以在任何方向。●各房间面积可以在t1帆以内调整。●利用所提供的残疾人天障碍设计的资料进行天障碍设计。图纸要求●画出一层及二层平面团,比例为1:1叨。●各层平面必须表示墙、柱、宙、门位置及开启方向、楼梯、电梯和其他主要设计要素。●标住房间名称,标注各层相对标高及一层地面lo.删与绝对标高的关系。●进行卫生问的布置。建筑内容及面积(接轴线面积计t1帆)一层各部分面积与要求门厅50m’值班室20m’设备间20m2主活动室100m’次要活动室60m2厨房40m’紧挨服务入口动宣联系密切活动宣贮藏问10m’必须有门与主要活动室进行直接联系卫生间2M20m2考虑无障碍设计电梯2.1x3.Om2井道二层各部分面积与要求办公室2M20m’大会议室1肋m2教室60mz图书阅览室30m2卫生间2M20m’电杉2.1x3.Om2井道总建筑面积960m’解题要点:任务书所给定设计内容能够准确地布置在各楼层。平面上各部分之间的关系满足设计要求。房间面积变动也在允许范围之内,总建筑面积没有超过所要求的建筑面积。建筑各部分流线组织通畅,主入口位置适当,既联系了右侧街道与道路交叉口保持一定距离又与邻近公园相接。根据地势等高线的位置,合理确定一层地面的标高,即0.00的绝对标高。建筑中两部楼梯满足了疏散要求,建筑及各房间疏散口均按要求设计。无障碍设计清楚、准确,建筑主入口坡道及所有门的轮椅通行宽度均满足使用要求。作图提示:1.按所给出建筑用地控制线和建筑红线确定一层平面的位置,同时表示出建筑与环境的关系c2.按功能要求合理布置建筑各空间(房间)位置及相互之间关系,建筑流线简洁、有效。3.主次入口确定与楼梯位置及数量准确,表示清楚。4.一、二层平面建筑结构合理,关系正确。5.墙、窗、楼梯、电梯图示正确,标注房间名称、标高及其他一些需要注明的内容o6.无障碍设计正确合理,表达清楚
