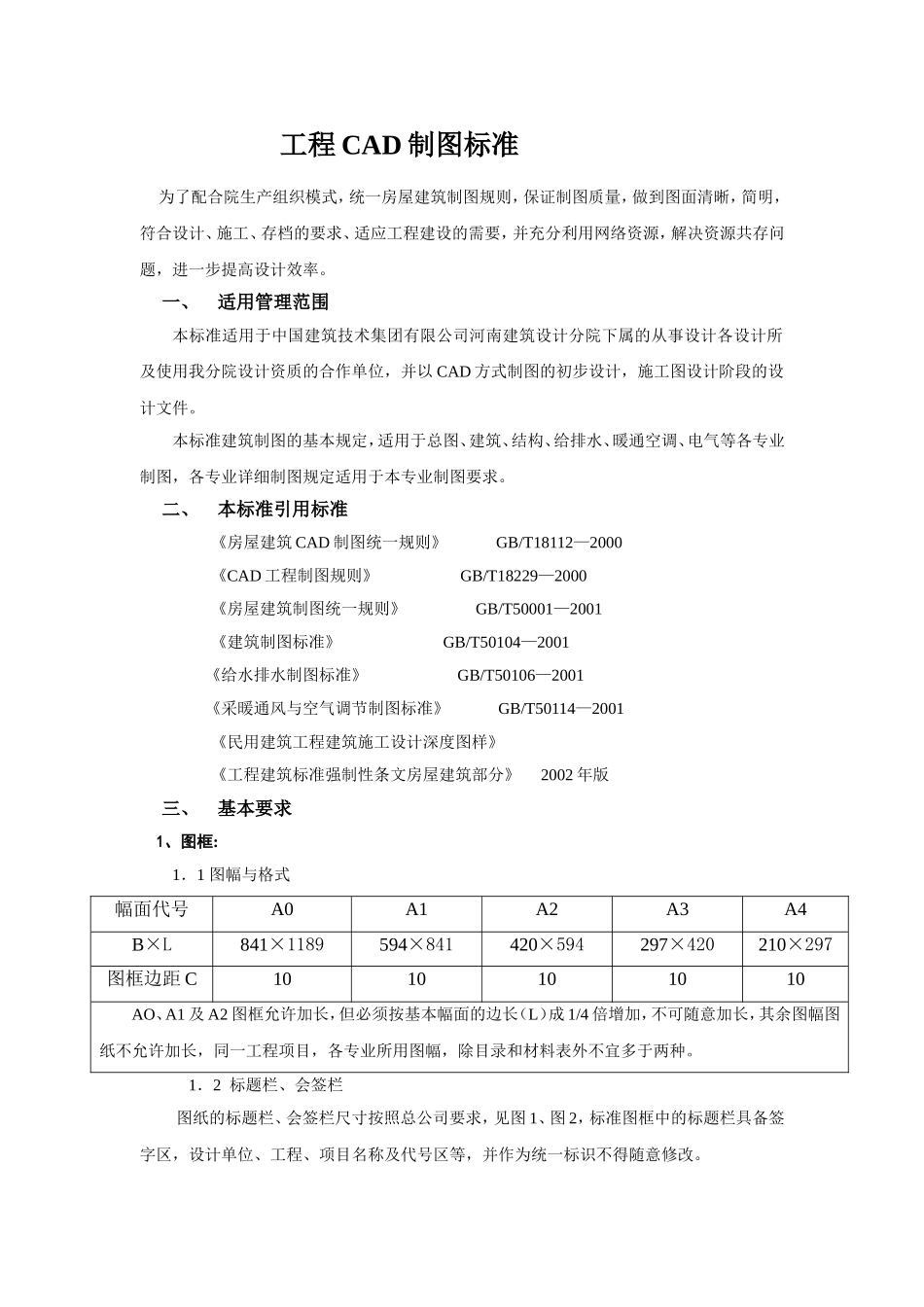

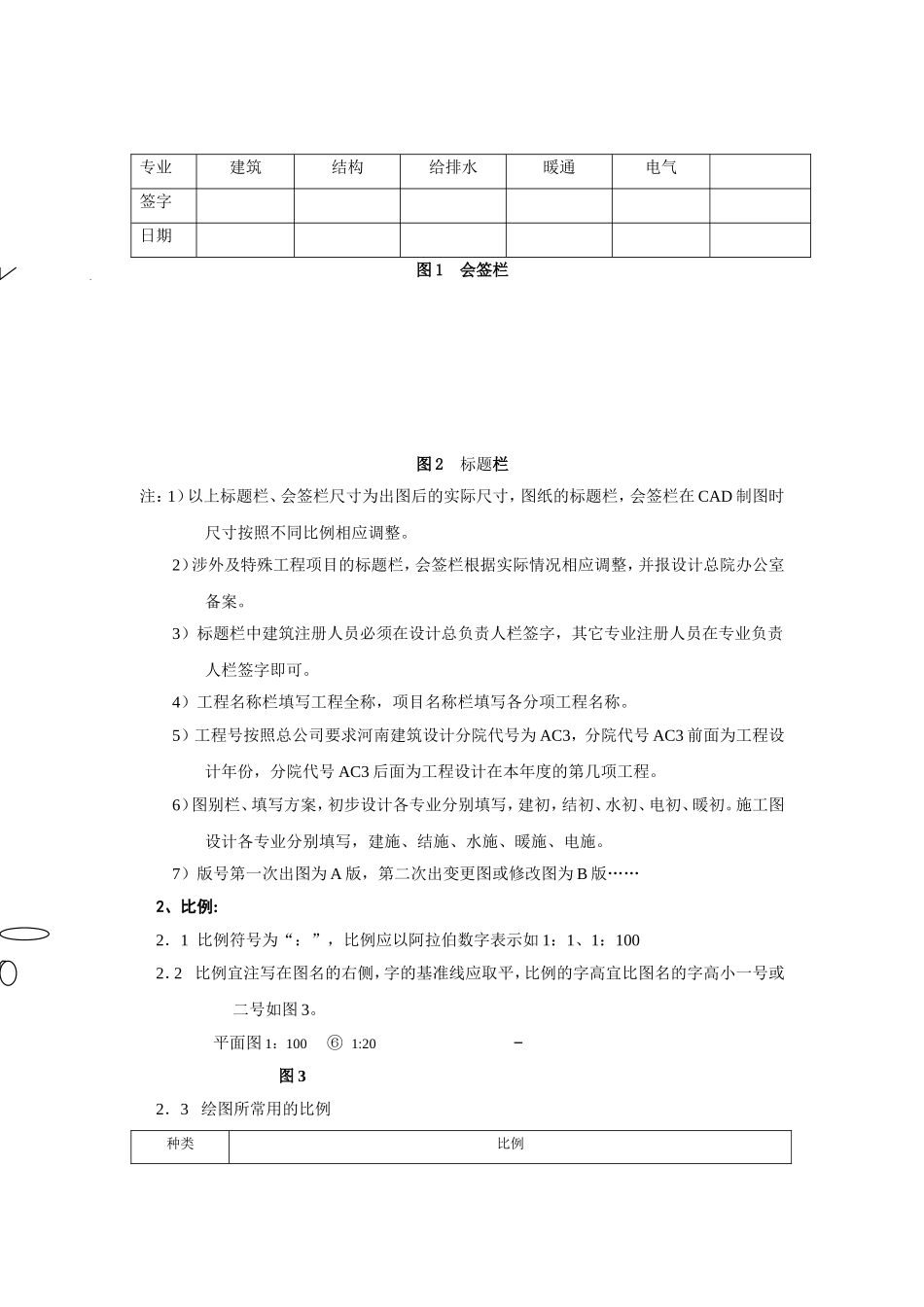

工程CAD制图标准为了配合院生产组织模式，统一房屋建筑制图规则，保证制图质量，做到图面清晰，简明，符合设计、施工、存档的要求、适应工程建设的需要，并充分利用网络资源，解决资源共存问题，进一步提高设计效率。一、适用管理范围本标准适用于中国建筑技术集团有限公司河南建筑设计分院下属的从事设计各设计所及使用我分院设计资质的合作单位，并以CAD方式制图的初步设计，施工图设计阶段的设计文件。本标准建筑制图的基本规定，适用于总图、建筑、结构、给排水、暖通空调、电气等各专业制图，各专业详细制图规定适用于本专业制图要求。二、本标准引用标准《房屋建筑CAD制图统一规则》GB/T18112—2000《CAD工程制图规则》GB/T18229—2000《房屋建筑制图统一规则》GB/T50001—2001《建筑制图标准》GB/T50104—2001《给水排水制图标准》GB/T50106—2001《采暖通风与空气调节制图标准》GB/T50114—2001《民用建筑工程建筑施工设计深度图样》《工程建筑标准强制性条文房屋建筑部分》2002年版三、基本要求1、图框:1．1图幅与格式幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297图框边距C1010101010AO、A1及A2图框允许加长，但必须按基本幅面的边长（L）成1/4倍增加，不可随意加长，其余图幅图纸不允许加长，同一工程项目，各专业所用图幅，除目录和材料表外不宜多于两种。1．2标题栏、会签栏图纸的标题栏、会签栏尺寸按照总公司要求，见图1、图2，标准图框中的标题栏具备签字区，设计单位、工程、项目名称及代号区等，并作为统一标识不得随意修改。专业建筑结构给排水暖通电气签字日期图1会签栏图2标题栏注：1）以上标题栏、会签栏尺寸为出图后的实际尺寸，图纸的标题栏，会签栏在CAD制图时尺寸按照不同比例相应调整。2）涉外及特殊工程项目的标题栏，会签栏根据实际情况相应调整，并报设计总院办公室备案。3）标题栏中建筑注册人员必须在设计总负责人栏签字，其它专业注册人员在专业负责人栏签字即可。4）工程名称栏填写工程全称，项目名称栏填写各分项工程名称。5）工程号按照总公司要求河南建筑设计分院代号为AC3，分院代号AC3前面为工程设计年份，分院代号AC3后面为工程设计在本年度的第几项工程。6）图别栏、填写方案，初步设计各专业分别填写，建初，结初、水初、电初、暖初。施工图设计各专业分别填写，建施、结施、水施、暖施、电施。7）版号第一次出图为A版，第二次出变更图或修改图为B版……2、比例:2．1比例符号为“：”，比例应以阿拉伯数字表示如1：1、1：1002．2比例宜注写在图名的右侧，字的基准线应取平，比例的字高宜比图名的字高小一号或二号如图3。平面图1：100⑥1:20图32．3绘图所常用的比例种类比例原位比例1：1常用缩小比例1：21：51：101：201：501：1001：150：1：2001：5001：10001：20001：50003、字体:3．1字高，字宽3．1．1图面字高应一般采用2.5、3.5、5、7、10、14、20mm等七类字高，高宽比设定为0.7字体高宽比对应表字高201410753.5字宽1410753.52.53．1．1汉字字高应不小于3.5mm.。英文字符与数字高度应不小于2.5mm。3．1．2一般情况下图前栏中工程名称,项目名称及图名采用5mm字高。图别、版号采用4.5mm字高,工程号、日期、英文、数字采用3.5mm字高,3．2间距及行距字间距宜使用标准字间距，行距宜采用１．５倍３行距。3．3体样式图中文字及说明文字统一选用ＨZＳ（长仿宋体）使用字体类型ＳＴＹＬＥ定为ＥＣＡＤＩ（hzs.shx.hztxt.shx）天正字型参数与西文中文字体比例字宽0.7,字高0.9天框样式SHX.FON采用SPRT.SHX,Bijfont采用HZF.SHX。4、线形:4．1基本线形名称基本线形形式线宽AUTOCAD中对应名称和命令细实线0.25bCONTINUOUS（LiNE）中实线0.5bCONTINUOUS（LiNE）粗实线bCONTINUOUS（LiNE）细虚线0.25bDASHED(LiNE)中虚线0.5bDASHED(LiED)粗虚线bDASHED(LiED)细单点长画线0.25bDASHDOT(LiED)粗单点长画线bDASHDOT(LiED)长划短划线0.25bCENTER(LiED)折断线0.25bLSP文件名“BL”4．2线宽线宽分粗（b）中(0.5b)细(0.25b)三级、绘图时应根据绘图比例大小成级差组选用，严禁在同级内选用线宽，各专业应严格采用本专业的标准线宽组进...
