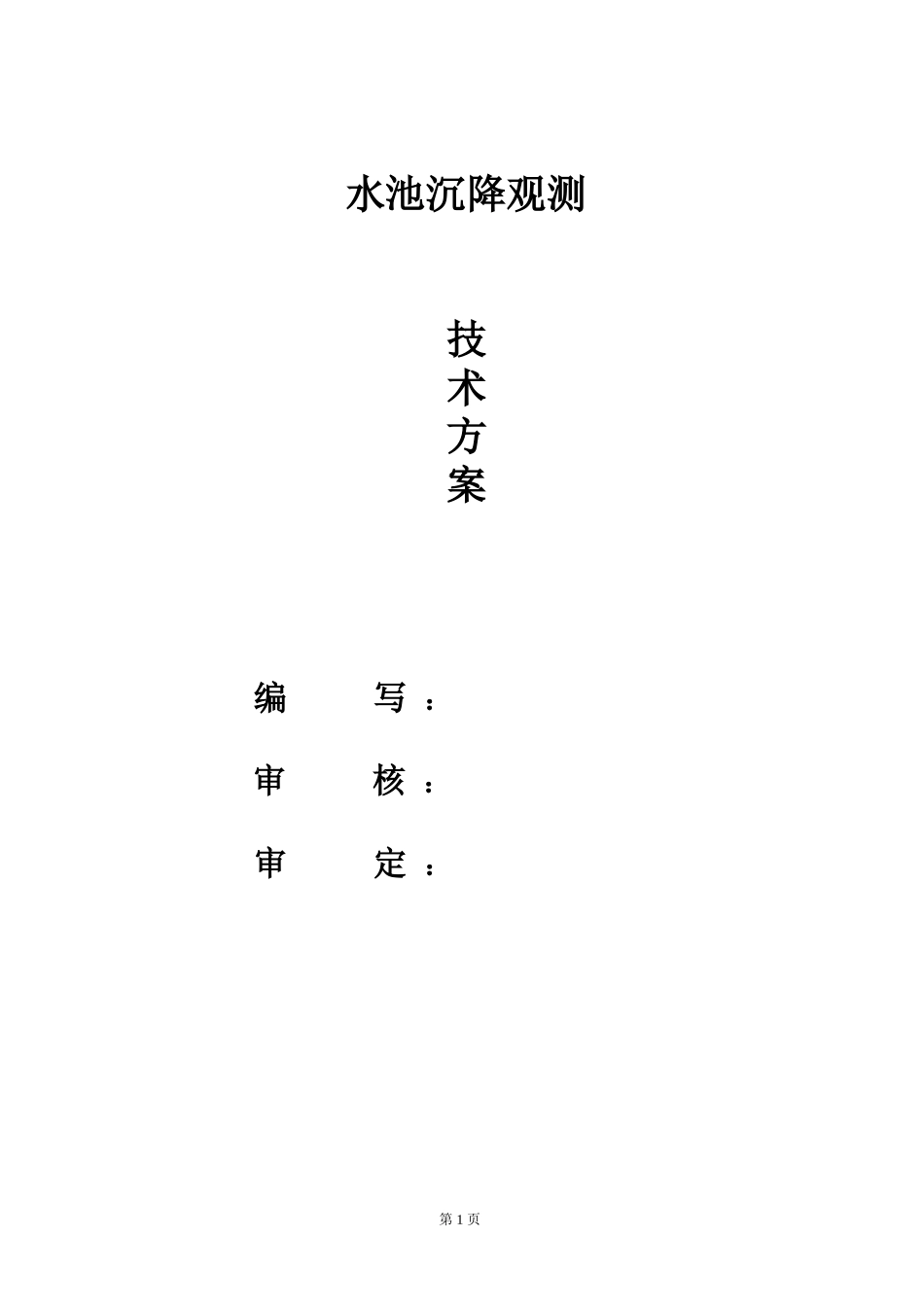

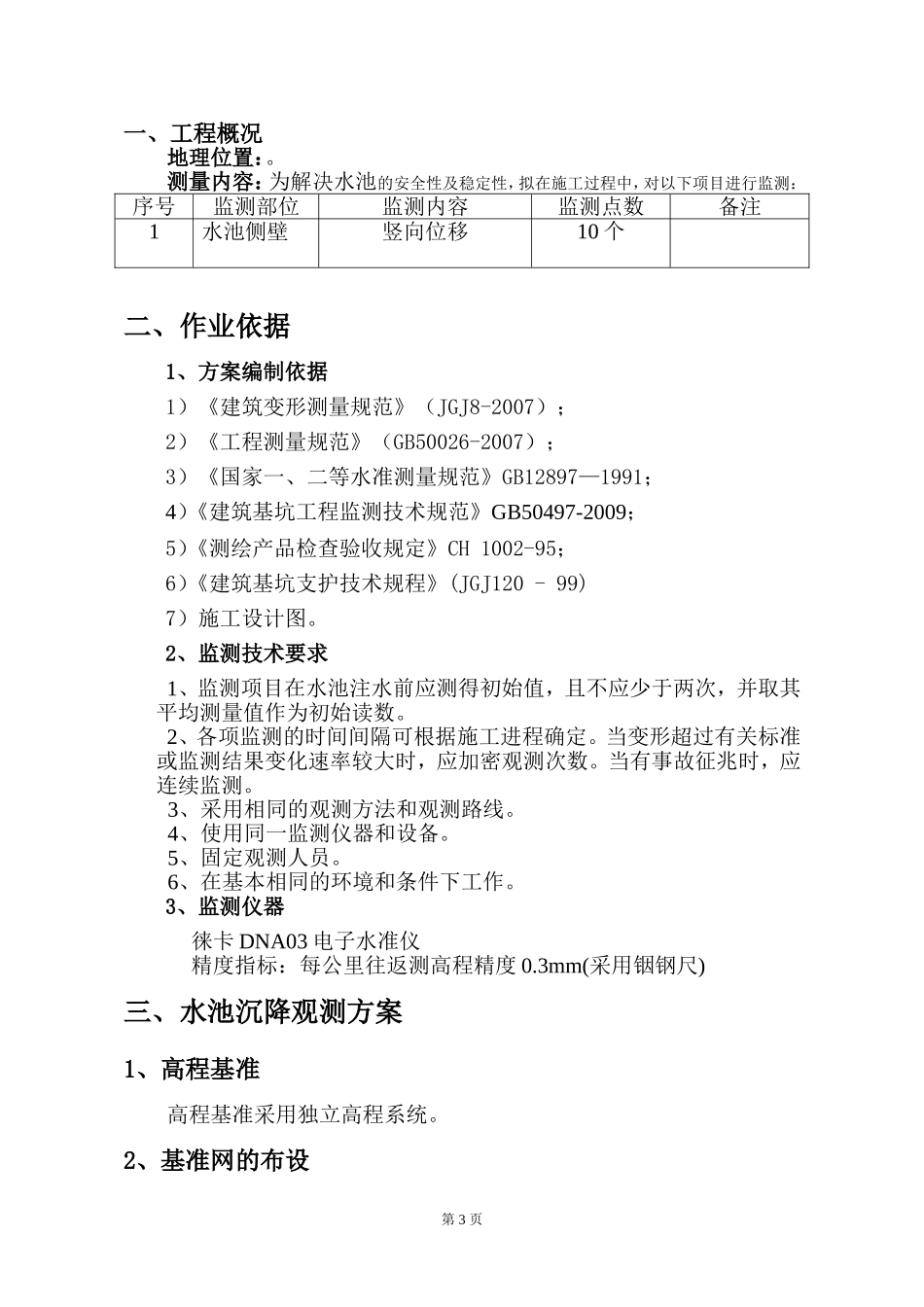

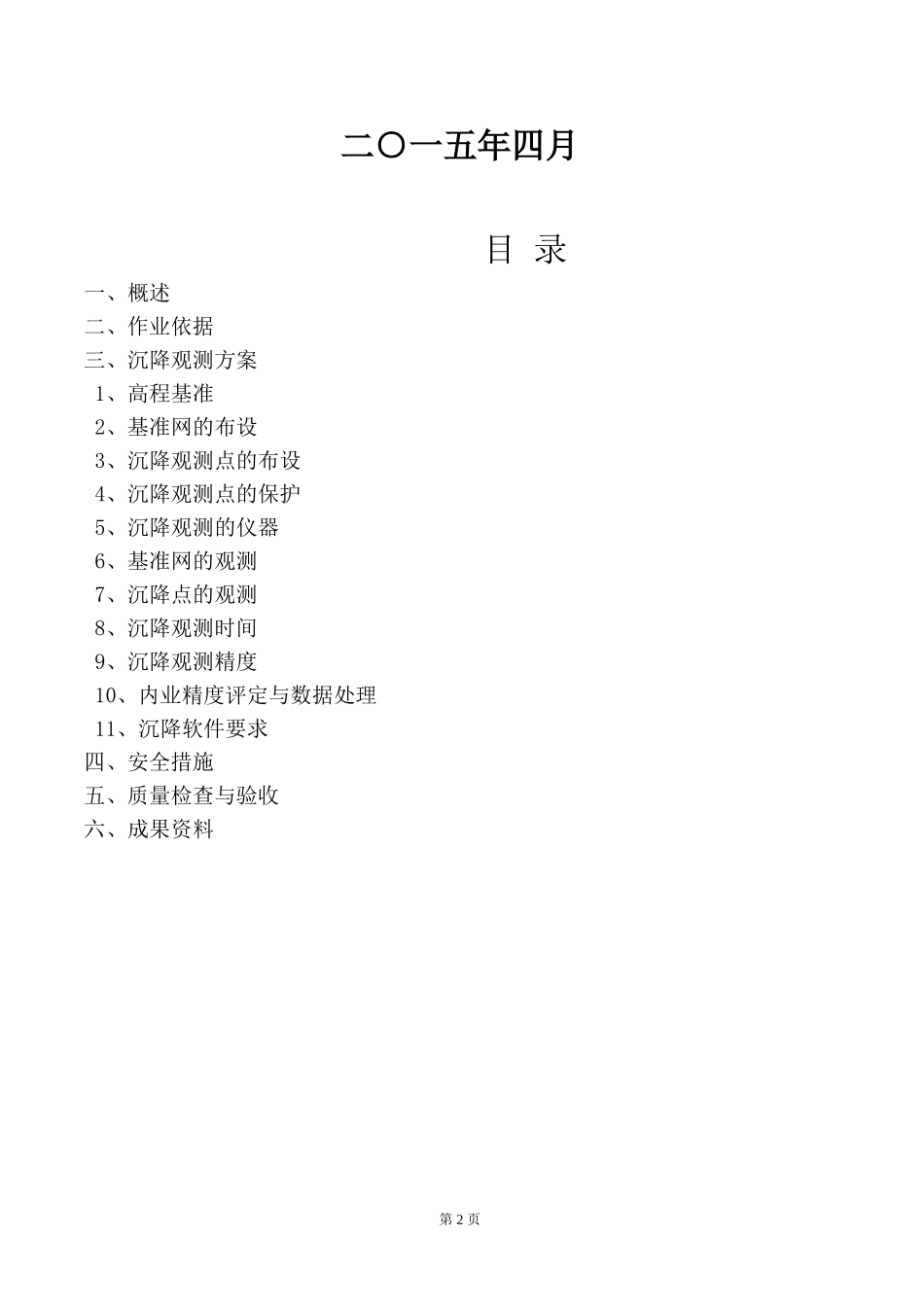

第1页水池沉降观测技术方案编写：审核：审定：第2页二○一五年四月目录一、概述二、作业依据三、沉降观测方案1、高程基准2、基准网的布设3、沉降观测点的布设4、沉降观测点的保护5、沉降观测的仪器6、基准网的观测7、沉降点的观测8、沉降观测时间9、沉降观测精度10、内业精度评定与数据处理11、沉降软件要求四、安全措施五、质量检查与验收六、成果资料第3页一、工程概况地理位置：。测量内容：为解决水池的安全性及稳定性，拟在施工过程中，对以下项目进行监测：序号监测部位监测内容监测点数备注1水池侧壁竖向位移10个二、作业依据1、方案编制依据1）《建筑变形测量规范》（JGJ8-2007）；2）《工程测量规范》（GB50026-2007）；3）《国家一、二等水准测量规范》GB12897—1991；4）《建筑基坑工程监测技术规范》GB50497-2009；5）《测绘产品检查验收规定》CH1002-95；6）《建筑基坑支护技术规程》(JGJ120-99)7）施工设计图。2、监测技术要求1、监测项目在水池注水前应测得初始值，且不应少于两次，并取其平均测量值作为初始读数。2、各项监测的时间间隔可根据施工进程确定。当变形超过有关标准或监测结果变化速率较大时，应加密观测次数。当有事故征兆时，应连续监测。3、采用相同的观测方法和观测路线。4、使用同一监测仪器和设备。5、固定观测人员。6、在基本相同的环境和条件下工作。3、监测仪器徕卡DNA03电子水准仪精度指标：每公里往返测高程精度0.3mm(采用铟钢尺)三、水池沉降观测方案1、高程基准高程基准采用独立高程系统。2、基准网的布设第4页根据对沉降观测点观测的需要及《建筑变形测量规范》的规定，结合现场实际情况，监控网拟布设成由4个基准点组成的一个环形的二等水准网，编号为D1、D2、D3和D4，高程测量采用独立假设高程系统。材质：钢质标准件。基准点将设在变形影响范围以外便于长期保存的位置，基准点采用建筑物外固定物体上水准基点标石方式。墙柱式水准基点标石埋设在沉降稳定的建筑物上。其具体位置根据现场情况及《建筑变形测量规范》的有关要求进行布点。3、沉降观测点的布设建筑物沉降观测点的布设根据设计及《建筑变形测量规范》的有关要求，在各构筑物能反映变形特征的位置，每隔20米-30米左右布设观测点。材质：钢质标准件沉降观测点埋设标志图1沉降观测点标志的埋设位置应避开有碍设标与观测的障碍物，并视立尺需要。建筑物沉降观测点布置图（见附件）。4、控制点的保护控制点做好后，我们还需要在点周边用钢管等做好临时围栏，把控制点保护起来，确保控制点不受到外界任何干预破坏。控制点附近插上彩旗，起到警示和标识作用，降低被破坏的可能性。值得注意的是在施工期间，如发现控点受到破坏需要及时转移控制点，确保施工的方便。5、沉降观测的仪器第5页沉降观测的仪器:瑞士进口的徕卡DNA03电子水准仪（精度：每公里往返高程中误差为±0.3mm）和2m条码尺。6、基准网的观测基准网为二等水准网。首次观测成果是计算沉降量的起始值，在水准点埋设不少于15天后进行第一次观测，首次要进行两次观测，两次观测高程之差在允许范围内（±1.0mm）时，取其平均值做为初始观测结果，否则需重新测量。7、沉降点的观测观测点与基准点组成附合或闭合水准路线，原则上按与基准网相同的观测方法和要求施测。观测点测量按二等水准要求。前后视距大致相等，以减小前后视距差不等的影响，保证成果质量。考虑到沉降观测的特殊性，为最大消除系统性误差的影响，应采用固定仪器设备、固定观测人员、固定观测路线和固定观测环境。8、沉降观测时间水池注水前进行初始观测，待满水后，每一个月测量一次，连续测量三个月。9、沉降观测精度使用水准仪、水准标尺在项目开始前和结束后应进行检验，项目进行中也应定期检验。当观测成果出现异常，经分析与仪器有关时，应及时对仪器进行检验和校正。检验和校正应按照现行国家标准《国家一、二等水准测量规范》GB12898的规定执行。检验后应符合下列要求：1）对于一二级水准观测的仪器i角不得大于15秒,对线条式因瓦金标尺不应大于0.1mm。2）应在标尺分划线成像清晰和稳定的条件下进行观测。不得在日出后或日落前约半小时、太阳中天...
