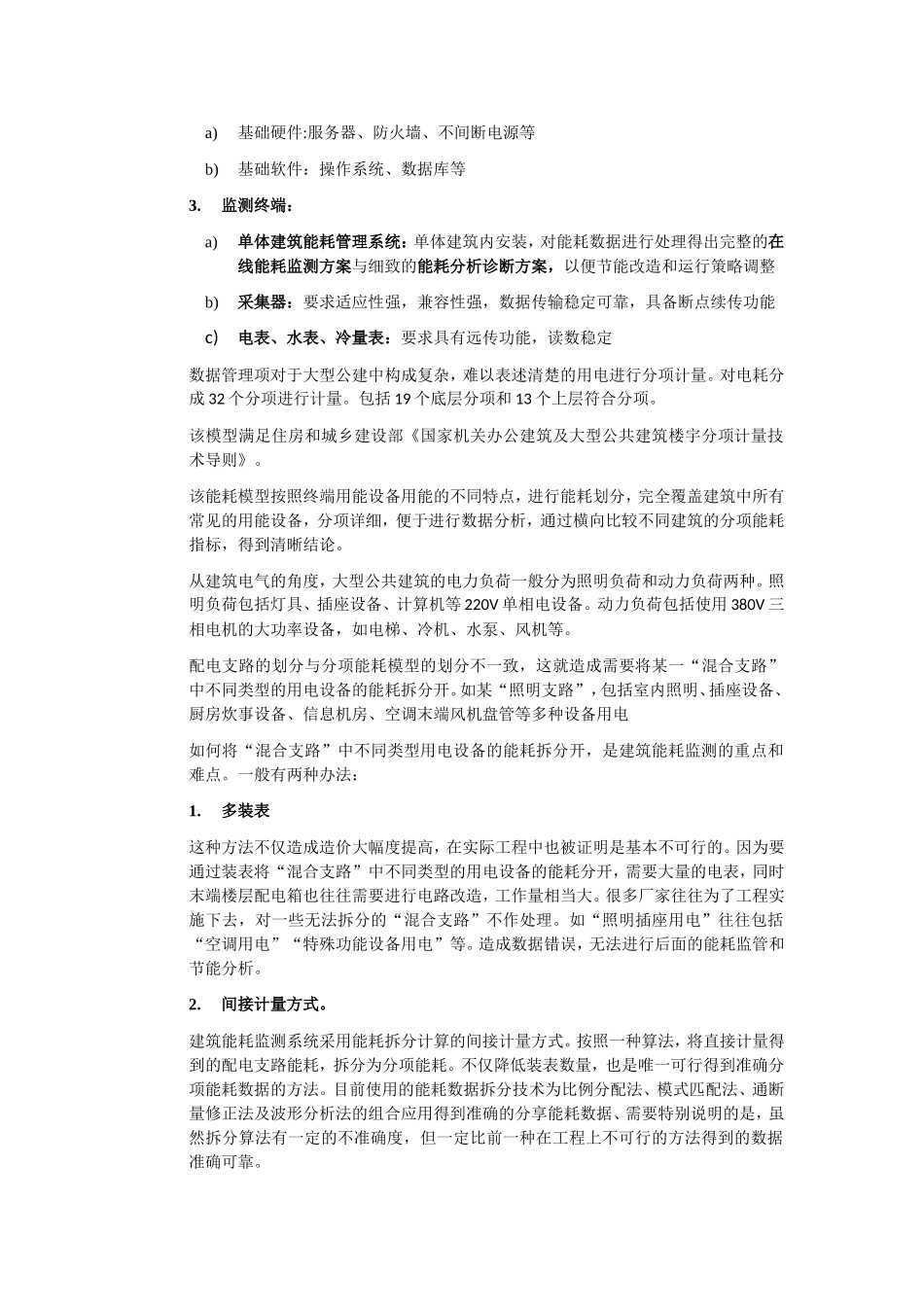

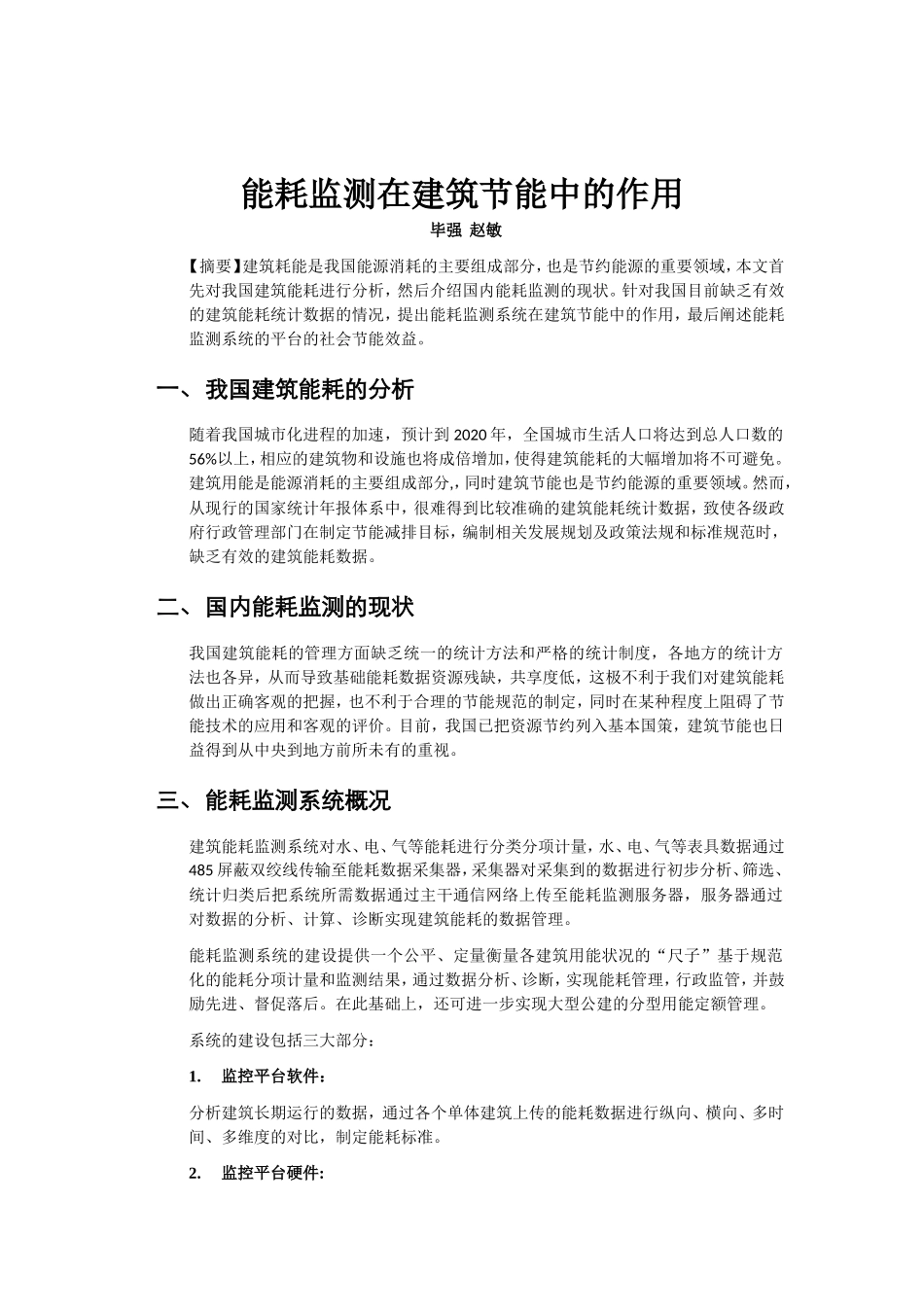

能耗监测在建筑节能中的作用毕强赵敏【摘要】建筑耗能是我国能源消耗的主要组成部分，也是节约能源的重要领域，本文首先对我国建筑能耗进行分析，然后介绍国内能耗监测的现状。针对我国目前缺乏有效的建筑能耗统计数据的情况，提出能耗监测系统在建筑节能中的作用，最后阐述能耗监测系统的平台的社会节能效益。一、我国建筑能耗的分析随着我国城市化进程的加速，预计到2020年，全国城市生活人口将达到总人口数的56%以上，相应的建筑物和设施也将成倍增加，使得建筑能耗的大幅增加将不可避免。建筑用能是能源消耗的主要组成部分,，同时建筑节能也是节约能源的重要领域。然而，从现行的国家统计年报体系中，很难得到比较准确的建筑能耗统计数据，致使各级政府行政管理部门在制定节能减排目标，编制相关发展规划及政策法规和标准规范时，缺乏有效的建筑能耗数据。二、国内能耗监测的现状我国建筑能耗的管理方面缺乏统一的统计方法和严格的统计制度，各地方的统计方法也各异，从而导致基础能耗数据资源残缺，共享度低，这极不利于我们对建筑能耗做出正确客观的把握，也不利于合理的节能规范的制定，同时在某种程度上阻碍了节能技术的应用和客观的评价。目前，我国已把资源节约列入基本国策，建筑节能也日益得到从中央到地方前所未有的重视。三、能耗监测系统概况建筑能耗监测系统对水、电、气等能耗进行分类分项计量，水、电、气等表具数据通过485屏蔽双绞线传输至能耗数据采集器，采集器对采集到的数据进行初步分析、筛选、统计归类后把系统所需数据通过主干通信网络上传至能耗监测服务器，服务器通过对数据的分析、计算、诊断实现建筑能耗的数据管理。能耗监测系统的建设提供一个公平、定量衡量各建筑用能状况的“尺子”基于规范化的能耗分项计量和监测结果，通过数据分析、诊断，实现能耗管理，行政监管，并鼓励先进、督促落后。在此基础上，还可进一步实现大型公建的分型用能定额管理。系统的建设包括三大部分：1.监控平台软件：分析建筑长期运行的数据，通过各个单体建筑上传的能耗数据进行纵向、横向、多时间、多维度的对比，制定能耗标准。2.监控平台硬件:a)基础硬件:服务器、防火墙、不间断电源等b)基础软件：操作系统、数据库等3.监测终端：a)单体建筑能耗管理系统：单体建筑内安装，对能耗数据进行处理得出完整的在线能耗监测方案与细致的能耗分析诊断方案，以便节能改造和运行策略调整b)采集器：要求适应性强，兼容性强，数据传输稳定可靠，具备断点续传功能c)电表、水表、冷量表：要求具有远传功能，读数稳定数据管理项对于大型公建中构成复杂，难以表述清楚的用电进行分项计量。对电耗分成32个分项进行计量。包括19个底层分项和13个上层符合分项。该模型满足住房和城乡建设部《国家机关办公建筑及大型公共建筑楼宇分项计量技术导则》。该能耗模型按照终端用能设备用能的不同特点，进行能耗划分，完全覆盖建筑中所有常见的用能设备，分项详细，便于进行数据分析，通过横向比较不同建筑的分项能耗指标，得到清晰结论。从建筑电气的角度，大型公共建筑的电力负荷一般分为照明负荷和动力负荷两种。照明负荷包括灯具、插座设备、计算机等220V单相电设备。动力负荷包括使用380V三相电机的大功率设备，如电梯、冷机、水泵、风机等。配电支路的划分与分项能耗模型的划分不一致，这就造成需要将某一“混合支路”中不同类型的用电设备的能耗拆分开。如某“照明支路”，包括室内照明、插座设备、厨房炊事设备、信息机房、空调末端风机盘管等多种设备用电如何将“混合支路”中不同类型用电设备的能耗拆分开，是建筑能耗监测的重点和难点。一般有两种办法：1.多装表这种方法不仅造成造价大幅度提高，在实际工程中也被证明是基本不可行的。因为要通过装表将“混合支路”中不同类型的用电设备的能耗分开，需要大量的电表，同时末端楼层配电箱也往往需要进行电路改造，工作量相当大。很多厂家往往为了工程实施下去，对一些无法拆分的“混合支路”不作处理。如“照明插座用电”往往包括“空调用电”“特殊功能设备用电”等。造成数据错误，无法进行后面的能耗监管和节能分析。2.间接计量方...
