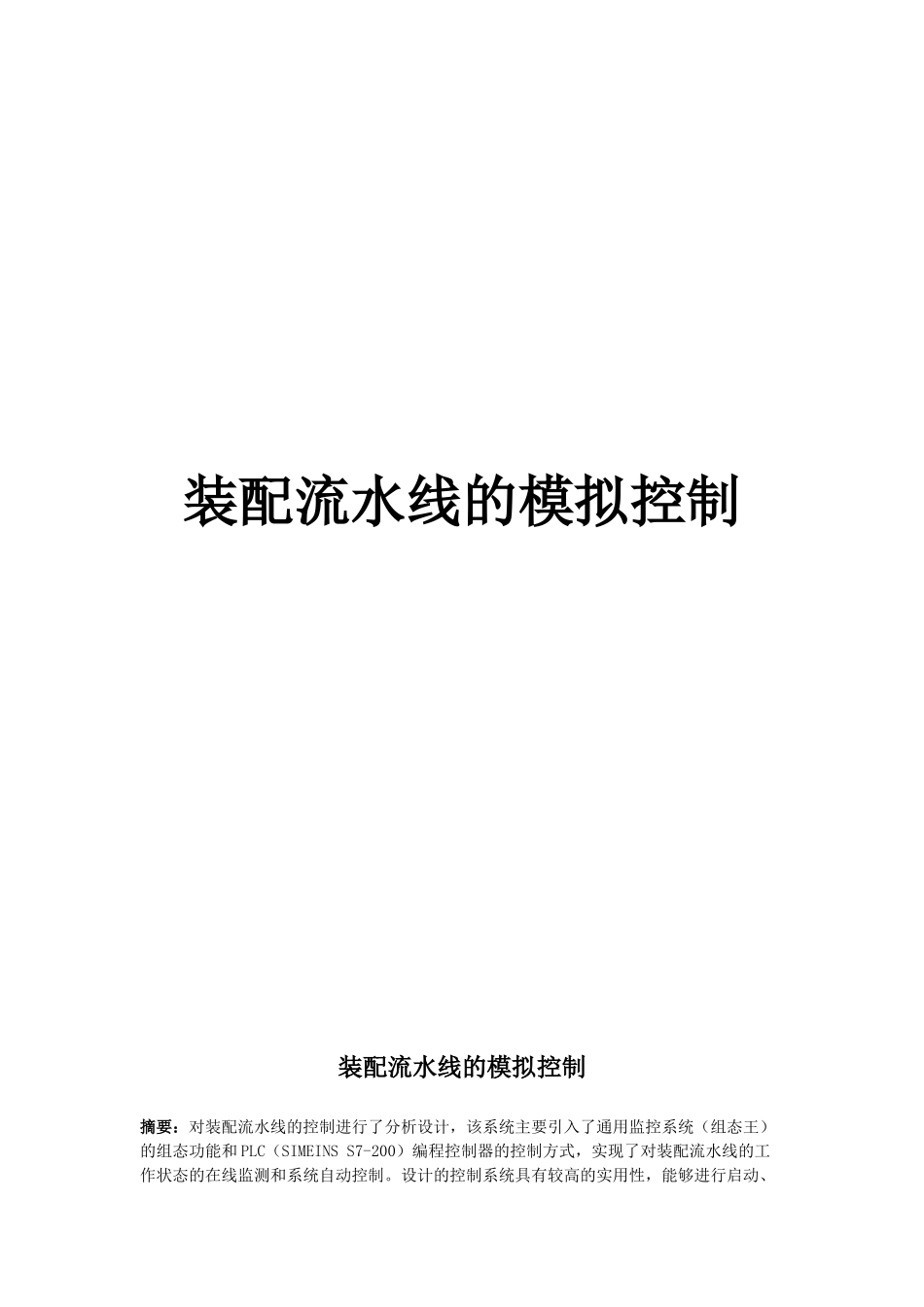

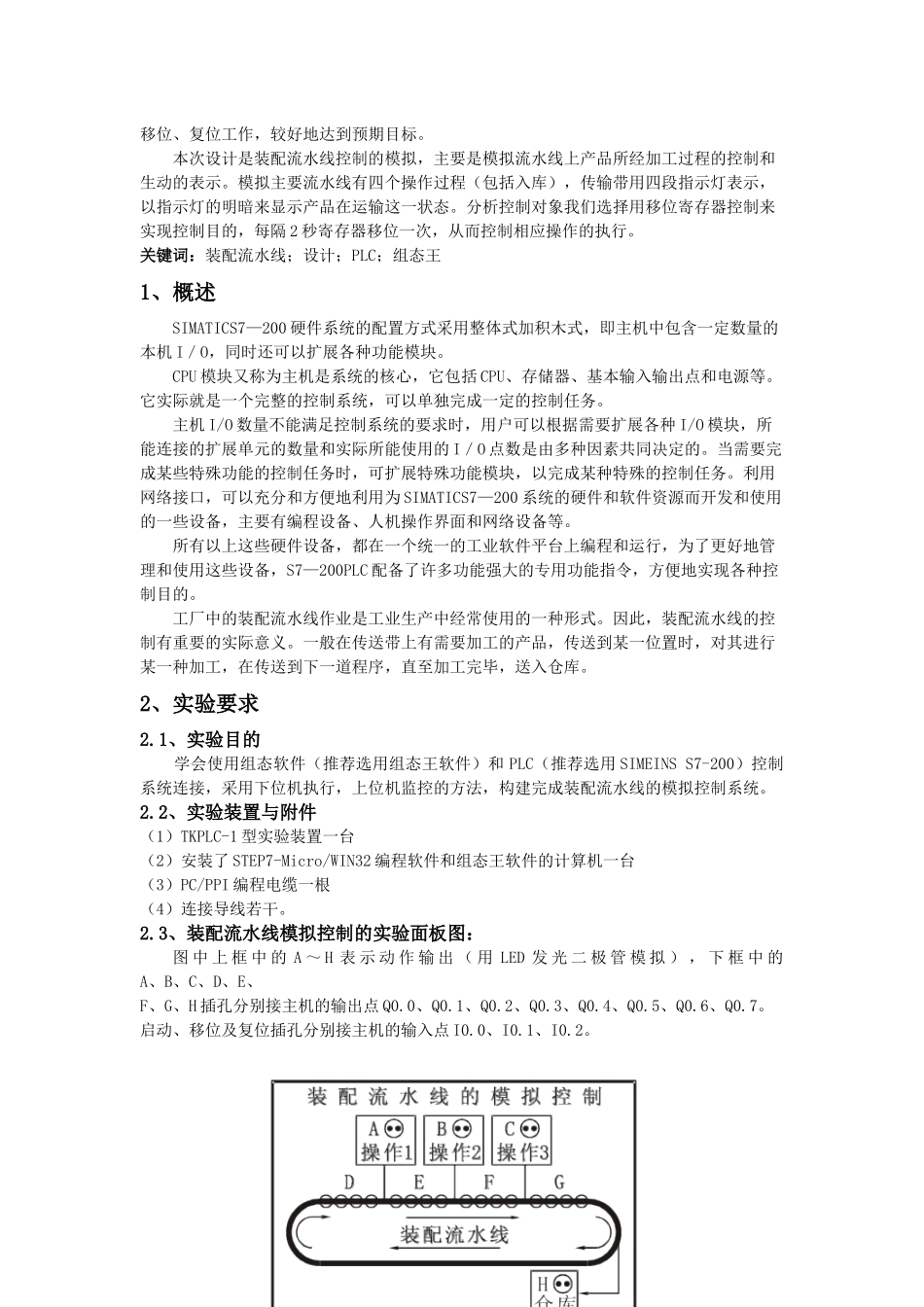

装配流水线的模拟控制装配流水线的模拟控制摘要：对装配流水线的控制进行了分析设计，该系统主要引入了通用监控系统（组态王）的组态功能和PLC（SIMEINSS7-200）编程控制器的控制方式，实现了对装配流水线的工作状态的在线监测和系统自动控制。设计的控制系统具有较高的实用性，能够进行启动、移位、复位工作，较好地达到预期目标。本次设计是装配流水线控制的模拟，主要是模拟流水线上产品所经加工过程的控制和生动的表示。模拟主要流水线有四个操作过程（包括入库），传输带用四段指示灯表示，以指示灯的明暗来显示产品在运输这一状态。分析控制对象我们选择用移位寄存器控制来实现控制目的，每隔2秒寄存器移位一次，从而控制相应操作的执行。关键词：装配流水线；设计；PLC；组态王1、概述SIMATICS7—200硬件系统的配置方式采用整体式加积木式，即主机中包含一定数量的本机I／O，同时还可以扩展各种功能模块。CPU模块又称为主机是系统的核心，它包括CPU、存储器、基本输入输出点和电源等。它实际就是一个完整的控制系统，可以单独完成一定的控制任务。主机I/O数量不能满足控制系统的要求时，用户可以根据需要扩展各种I/O模块，所能连接的扩展单元的数量和实际所能使用的I／O点数是由多种因素共同决定的。当需要完成某些特殊功能的控制任务时，可扩展特殊功能模块，以完成某种特殊的控制任务。利用网络接口，可以充分和方便地利用为SIMATICS7—200系统的硬件和软件资源而开发和使用的一些设备，主要有编程设备、人机操作界面和网络设备等。所有以上这些硬件设备，都在一个统一的工业软件平台上编程和运行，为了更好地管理和使用这些设备，S7—200PLC配备了许多功能强大的专用功能指令，方便地实现各种控制目的。工厂中的装配流水线作业是工业生产中经常使用的一种形式。因此，装配流水线的控制有重要的实际意义。一般在传送带上有需要加工的产品，传送到某一位置时，对其进行某一种加工，在传送到下一道程序，直至加工完毕，送入仓库。2、实验要求2.1、实验目的学会使用组态软件（推荐选用组态王软件）和PLC（推荐选用SIMEINSS7-200）控制系统连接，采用下位机执行，上位机监控的方法，构建完成装配流水线的模拟控制系统。2.2、实验装置与附件（1）TKPLC-1型实验装置一台（2）安装了STEP7-Micro/WIN32编程软件和组态王软件的计算机一台（3）PC/PPI编程电缆一根（4）连接导线若干。2.3、装配流水线模拟控制的实验面板图：图中上框中的A～H表示动作输出（用LED发光二极管模拟），下框中的A、B、C、D、E、F、G、H插孔分别接主机的输出点Q0.0、Q0.1、Q0.2、Q0.3、Q0.4、Q0.5、Q0.6、Q0.7。启动、移位及复位插孔分别接主机的输入点I0.0、I0.1、I0.2。2.4、实验要求传送带共有十六个工位，工件从1号位装入，分别在A（操作1）、B（操作2）、C（操作3）三个工位完成三种装配操作，经最后一个工位后送入仓库；其它工位均用于传送工件。3、PLC控制系统和组态王软件和介绍3.1、PLC控制系统3.1.1、基本介绍PLC即可编程控制器（ProgrammablelogicController），是指以计算机技术为基础的新型工业控制装置。它是一种数字运算操作的电子系统，专为在工业环境应用而设计的它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。PLC是可编程逻辑电路，也是一种和硬件结合很紧密的语言，在半导体方面有很重要的应用，可以说有半导体的地方就有PLC。3.1.2、PLC的功能（1）逻辑控制（2）定时控制（3）计数控制（4）步进(顺序)控制（5）PID控制（6）数据控制：PLC具有数据处理能力。（7）通信和联网（8）其它：PLC还有许多特殊功能模块，适用于各种特殊控制的要求，如：定位控制模块，CRT模块。3.1.3、PLC的特点（1）系统构成灵活，扩展容易，以开关量控制为其特长；也能进行连续过程的PID回路控制；并能与上位机构成复杂的控制系统，如DDC和DCS等，实现生产过程的综合自动化。（2）使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统...
