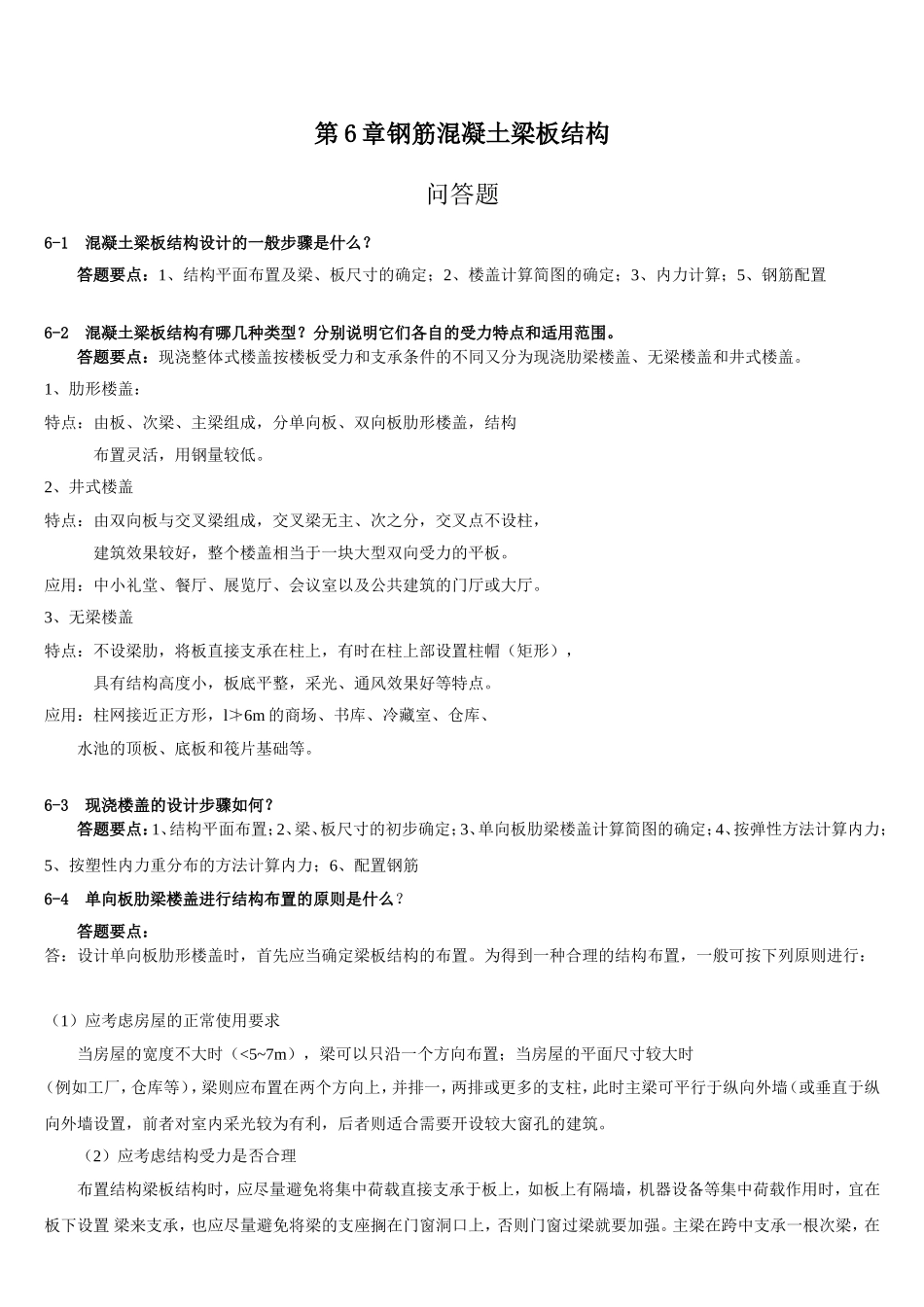

第6章钢筋混凝土梁板结构问答题6-1混凝土梁板结构设计的一般步骤是什么？答题要点：1、结构平面布置及梁、板尺寸的确定；2、楼盖计算简图的确定；3、内力计算；5、钢筋配置6-2混凝土梁板结构有哪几种类型？分别说明它们各自的受力特点和适用范围。答题要点：现浇整体式楼盖按楼板受力和支承条件的不同又分为现浇肋梁楼盖、无梁楼盖和井式楼盖。1、肋形楼盖：特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布置灵活，用钢量较低。2、井式楼盖特点：由双向板与交叉梁组成，交叉梁无主、次之分，交叉点不设柱，建筑效果较好，整个楼盖相当于一块大型双向受力的平板。应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。3、无梁楼盖特点：不设梁肋，将板直接支承在柱上，有时在柱上部设置柱帽（矩形），具有结构高度小，板底平整，采光、通风效果好等特点。应用：柱网接近正方形，l≯6m的商场、书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。6-3现浇楼盖的设计步骤如何？答题要点：1、结构平面布置；2、梁、板尺寸的初步确定；3、单向板肋梁楼盖计算简图的确定；4、按弹性方法计算内力；5、按塑性内力重分布的方法计算内力；6、配置钢筋6-4单向板肋梁楼盖进行结构布置的原则是什么？答题要点：答：设计单向板肋形楼盖时，首先应当确定梁板结构的布置。为得到一种合理的结构布置，一般可按下列原则进行：（1）应考虑房屋的正常使用要求当房屋的宽度不大时（<5~7m），梁可以只沿一个方向布置；当房屋的平面尺寸较大时（例如工厂，仓库等），梁则应布置在两个方向上，并排一，两排或更多的支柱，此时主梁可平行于纵向外墙（或垂直于纵向外墙设置，前者对室内采光较为有利，后者则适合需要开设较大窗孔的建筑。（2）应考虑结构受力是否合理布置结构梁板结构时，应尽量避免将集中荷载直接支承于板上，如板上有隔墙，机器设备等集中荷载作用时，宜在板下设置梁来支承，也应尽量避免将梁的支座搁在门窗洞口上，否则门窗过梁就要加强。主梁在跨中支承一根次梁，在受力上也不如分散支承两根次梁为好。（3）应考虑节约材料，降低造价的要求板的跨度就是次梁的间距减小时，次梁的根数就增多，但跨度减小，可使板厚减薄。反之，当次梁间距增大时，次梁的根数就减少，但跨度增大，又使板厚增加，两者在材料消耗方面是相互密切联系的一对矛盾。但根据实践表明，由于楼盖中板的混凝土用量占整个楼盖混凝土用量的比例较大，因此一般板厚愈薄，材料总消耗愈少，造价也愈经济。但板太薄会使挠度过大，且施工难以保证质量，所以板的厚度一般不应小于现浇钢筋混凝土板的最小厚度表的规定。板的合理跨度，一般在1.7~2.7m之间。此外，由实践可知，当梁的跨度增大时，楼盖的造价随着提高；但当梁的跨度过小时，又使柱和柱基的数量增多，也会提高房屋的造价，同时柱子愈多，房屋的使用面积愈小。因此，主，次梁的跨度也有一个比较经济合理的范围：次梁为4~6m，主梁为5~8m（当荷载较小时，宜用较大植；当何载较大时，宜用最小植）。根据以上原则，即可对楼盖进行结构布置。一般来说，板梁布置得愈简单整齐，就愈能符合适用，经济，美观的要求。为此，如无特殊要求，应把整个柱网布置成正方形或长方形的，板梁应布置成等跨度的，以便使板的厚度和梁的截面尺寸都能统一，这样既便于计算也有利于施工。6-5单向板肋梁楼盖按弹性理论计算时，为什么要考虑折算荷载，如何计算折算荷载？答题要点：答：在确定板、次梁计算简图时，分别将次梁和主梁视为板和次梁的铰支座，在这种假定下，板和次梁在支座处可以自由转动，而忽略了次梁和主梁对节点转动的约束作用，这将使计算出的内力和变形与实际情况不符。为此，采用折算荷载的方法来考虑支座的转动约束作用。采用增大恒载并相应减小活载数值的方法，考虑由于支座约束的存在对连续梁内力的影响。此时的计算荷载称为折算荷载，折算荷载值为：楼板：次梁：其中g、p分别为实际的恒载和活载。6-6按弹性理论计算单向板肋梁楼盖的内力时，如何进行荷载的最不利组合？答题要点：答：求某跨跨中最大正弯矩时，应在该跨布置活荷载，然后向其左右...
