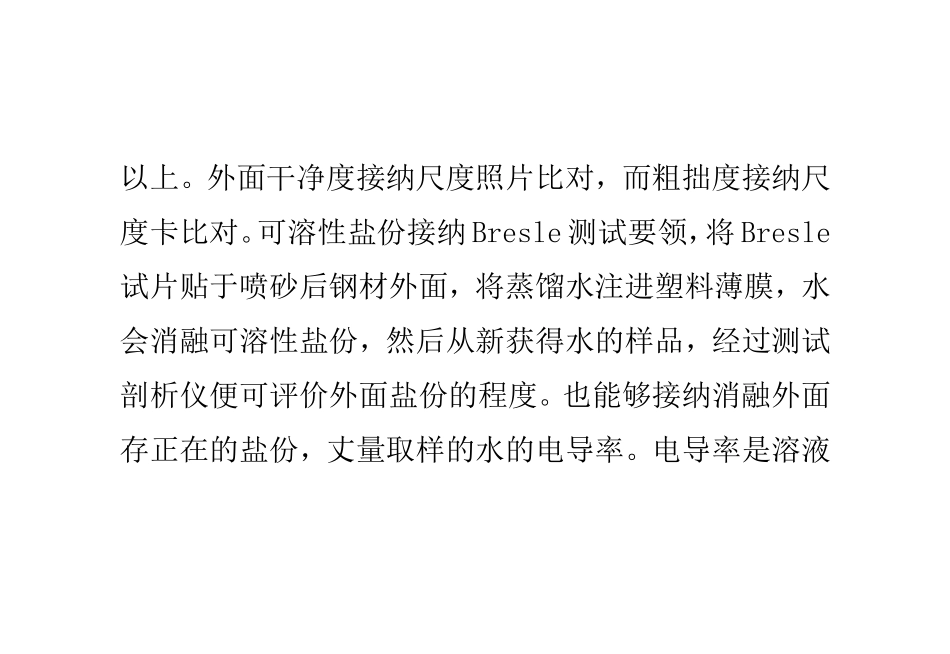

钢结构烟囱外部除锈技术详述（1）钢材外面除锈应相符《涂装前钢材外面预处置惩罚范例》（SY/T0407-97）的划定。（2）除锈外面宜接纳喷砂除锈，除锈外面应到达《涂装前钢材外面锈蚀品级和除锈品级》（GB8923-88）中划定的Sa2.5级，除锈后钢材外面应出现出匀称的灰红色，无尘土，油污，氧化皮，锈迹，其外面粗拙度到达60μm以上。外面干净度接纳尺度照片比对，而粗拙度接纳尺度卡比对。可溶性盐份接纳Bresle测试要领，将Bresle试片贴于喷砂后钢材外面，将蒸馏水注进塑料薄膜，水会消融可溶性盐份，然后从新获得水的样品，经过测试剖析仪便可评价外面盐份的程度。也能够接纳消融外面存正在的盐份，丈量取样的水的电导率。电导率是溶液烟囱拆除www.rihwj.com的导电性目标，用μs为单元，电导率能够经过盘算，转换成响应的外面盐份含量。（外面的盐份是最为伤害的，会促使发生渗出性起泡，肯定要用蒸馏水取样，若喷砂后钢材外面很快变黑，申明有年夜量盐份存正在，应当用高压淡水冲刷）（3）除锈后的钢材外面应正在已遭到净化之前就举行涂装(也就是喷砂处置惩罚后4小时内举行)，若涂装前钢材外面已遭到净化（6小时后），应从新处置惩罚。（4）氛围特殊湿润的天色（相对湿度年夜于85%）和钢材外面温度低于露点温度3°C以上时，应制止喷砂除锈功课。外面处置惩罚是防腐施工的要害工序，处置惩罚的优劣烟囱拆除www.rihwj.com间接干系到涂层的附出力、质量和寿命，是工程质量的节制点与逗留点。施工严酷履行“GB/8923-88《涂装前钢铁外面锈蚀品级和除锈品级》”尺度。并按该尺度对防侵蚀施工部位的外面处置惩罚举行搜检与验收。（举行相干的外面干净度、粗拙度、外面可溶性盐份含量的磨练）施工预备(1)安装吊篮或挪动式挂架。将砂罐安排符合位置，安装高压喷砂公用胶管及放射枪，砂子接纳体系。喷头接纳加压式喷枪。(2)接通呼吸用风体系及操纵旌旗灯号装配，呼吸用φ10压力胶管。(3)将已挑选的砂子，装进砂罐。如含水份量年夜，凌驾1%，应接纳烘干设施，举行烘干处置惩罚。烟囱拆除www.rihwj.com(4)经剖析实行肯定珍爱底漆配比后，凭据必要量设置好底漆。须有充足的浓度，经熟化半小时，方可以使用。并包管正在4小时内用完。(5)安装调试好高压无气喷涂机。施事情业(1)施工时，种种喷砂装配、质料预备停当后，启动空压机，压力调至5～6kg/cm2，翻开阀门，向喷砂机送气，喷砂机操纵者穿好防护衣调剂透风，接通讯号后翻开开关，送风送砂，喷砂职员手持砂枪，将喷枪头紧贴工件，最先放射。阴阳角处用公用喷头。喷砂原则上应先里后外，从一端向另外一端顺次举行。(2)每部位喷砂终了（每一个功课班完成事情量，最长继续放射工夫不得凌驾8小时），封闭送砂，用紧缩氛围烟囱拆除www.rihwj.com流吹开功课外面粉尘，搜检质量。如质量不敷及格，应标有缺陷部位，随即举行补喷，或用磨光机处置惩罚。要悉数撤除金属外面油漆、氧化皮、浮锈，正在100×100mm面积中95%的局部，出现均一的灰色金属面，并具有肯定的粗拙度，到达GB8923-88范例之要求，外面粗拙度到达60微米以上。(3)用紧缩氛围及刷子，完全扫除喷砂残留的砂子乃至粉尘，包管经处置惩罚外面的干净。(4)为防备经处置惩罚的金属外面再度生锈，应对喷砂验收及格后的施工部位实时喷涂第一道珍爱层。最迟不得凌驾4小时喷涂终了（凌驾6小时应举行二次喷砂），珍爱层喷涂压力要高，使涂层有较好的附出力和致密性，烟囱拆除www.rihwj.com以顺应下道涂覆前露出正在年夜气情况中的侵蚀。(5)喷涂终了，常温下静置3小时表干，用测厚仪、5-10倍放年夜镜举行搜检，到达要求厚度，无可睹针孔，如分歧格，标有缺陷部位，举行补涂。补涂后，再举行下一部位的喷涂。（6）喷砂机用砂为10～20目石英砂，喷砂效力为20～28m2/h，清算品级为Sa2.5级。（焊缝要平整、无夹渣、无焊瘤、凸度应小于3mm）。(7)所用石英砂子，重复运用要举行接纳挑选，消弭细砂，淘汰粉尘，进步效力。喷嘴口径磨损年夜于口径1/3时，应调换新砂嘴。(8)施工前提10℃-30℃为好。正在相对湿度年夜于85%，底材外面温度低于露点温度3℃时，烟囱拆除www.rihwj.com应制止功课。
