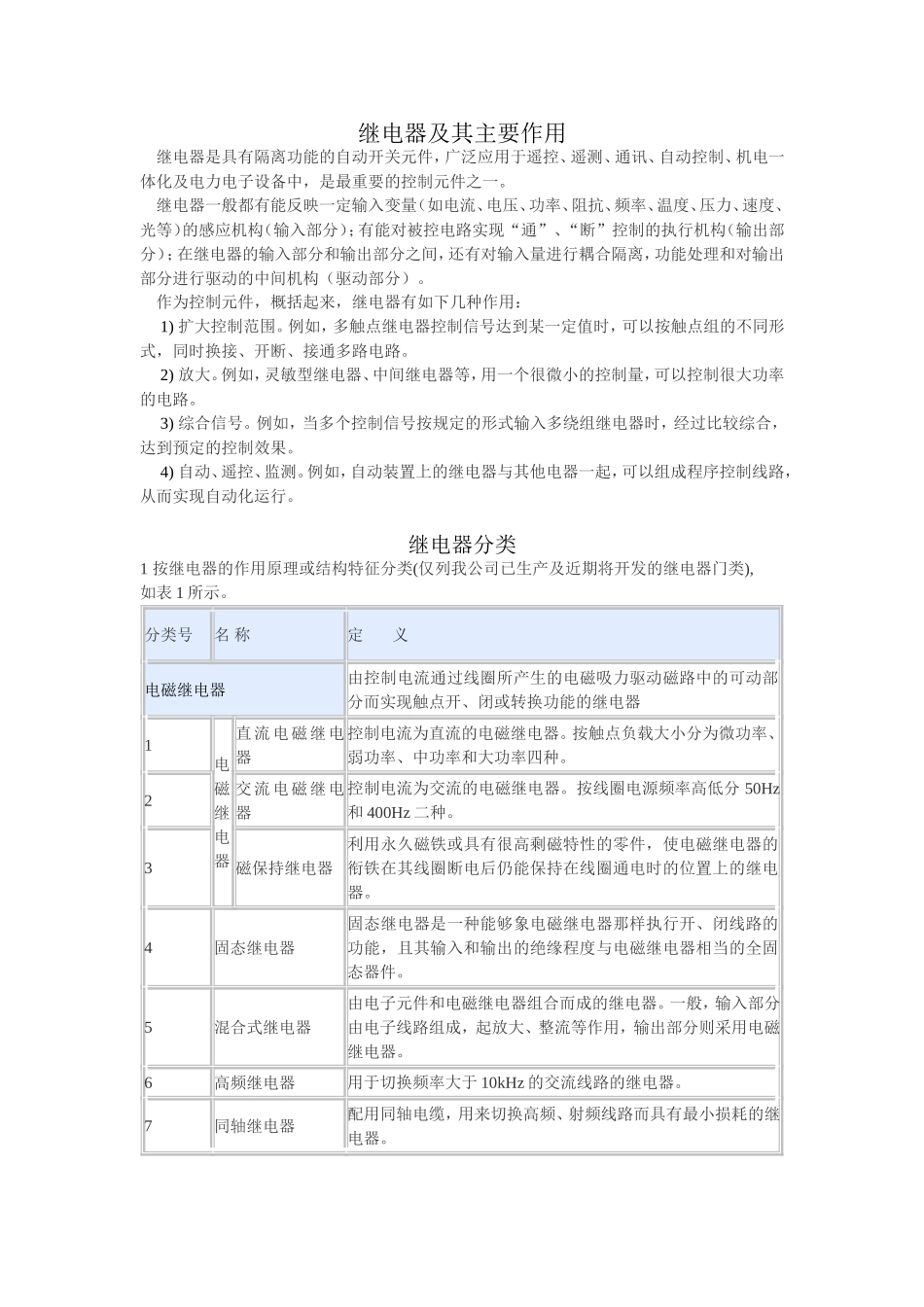

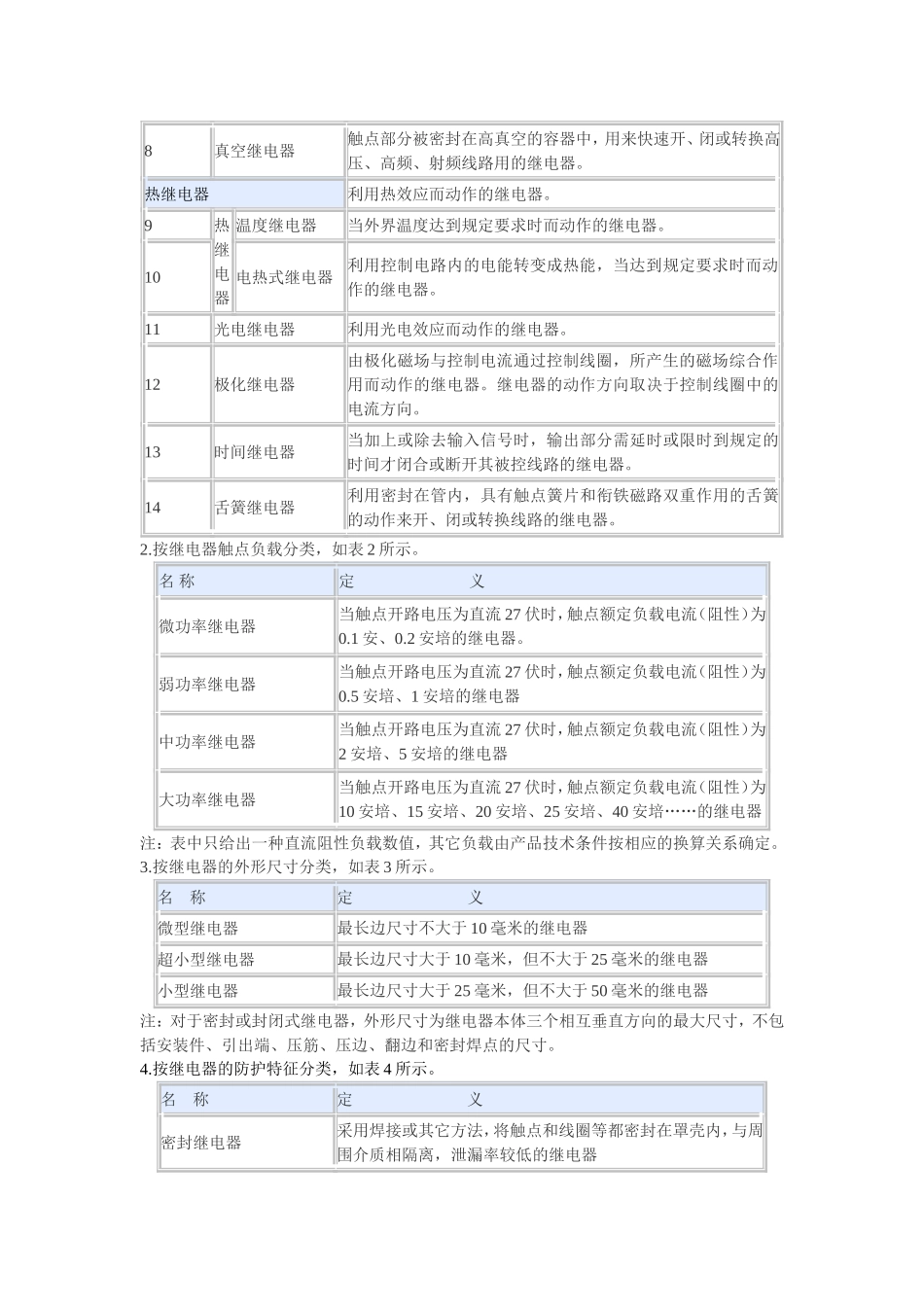

继电器及其主要作用....继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。....作为控制元件，概括起来，继电器有如下几种作用：.....1)扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。.....2)放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。.....3)综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。....4)自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。继电器分类1按继电器的作用原理或结构特征分类(仅列我公司已生产及近期将开发的继电器门类),如表1所示。分类号名称定义电磁继电器由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器1电磁继电器直流电磁继电器控制电流为直流的电磁继电器。按触点负载大小分为微功率、弱功率、中功率和大功率四种。2交流电磁继电器控制电流为交流的电磁继电器。按线圈电源频率高低分50Hz和400Hz二种。3磁保持继电器利用永久磁铁或具有很高剩磁特性的零件，使电磁继电器的衔铁在其线圈断电后仍能保持在线圈通电时的位置上的继电器。4固态继电器固态继电器是一种能够象电磁继电器那样执行开、闭线路的功能，且其输入和输出的绝缘程度与电磁继电器相当的全固态器件。5混合式继电器由电子元件和电磁继电器组合而成的继电器。一般，输入部分由电子线路组成，起放大、整流等作用，输出部分则采用电磁继电器。6高频继电器用于切换频率大于10kHz的交流线路的继电器。7同轴继电器配用同轴电缆，用来切换高频、射频线路而具有最小损耗的继电器。8真空继电器触点部分被密封在高真空的容器中，用来快速开、闭或转换高压、高频、射频线路用的继电器。热继电器利用热效应而动作的继电器。9热继电器温度继电器当外界温度达到规定要求时而动作的继电器。10电热式继电器利用控制电路内的电能转变成热能，当达到规定要求时而动作的继电器。11光电继电器利用光电效应而动作的继电器。12极化继电器由极化磁场与控制电流通过控制线圈，所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中的电流方向。13时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。14舌簧继电器利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。2.按继电器触点负载分类，如表2所示。名称定义微功率继电器当触点开路电压为直流27伏时，触点额定负载电流（阻性）为0.1安、0.2安培的继电器。弱功率继电器当触点开路电压为直流27伏时，触点额定负载电流（阻性）为0.5安培、1安培的继电器中功率继电器当触点开路电压为直流27伏时，触点额定负载电流（阻性）为2安培、5安培的继电器大功率继电器当触点开路电压为直流27伏时，触点额定负载电流（阻性）为10安培、15安培、20安培、25安培、40安培……的继电器注：表中只给出一种直流阻性负载数值，其它负载由产品技术条件按相应的换算关系确定。3.按继电器的外形尺寸分类，如表3所示。名称定义微型继电器最长边尺寸不大于10毫米的继电器超小型继电器最长边尺寸大于10毫米，但不大于25毫米的继电器小型继电器最长边尺寸大于25毫米，但不大于50毫米的继电器注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件、引出端、压筋、压边、翻边和密封焊点的尺寸。4.按继电器的防护特征分类，如表4所示。名称定义密封继电器采用焊接或其它方...
