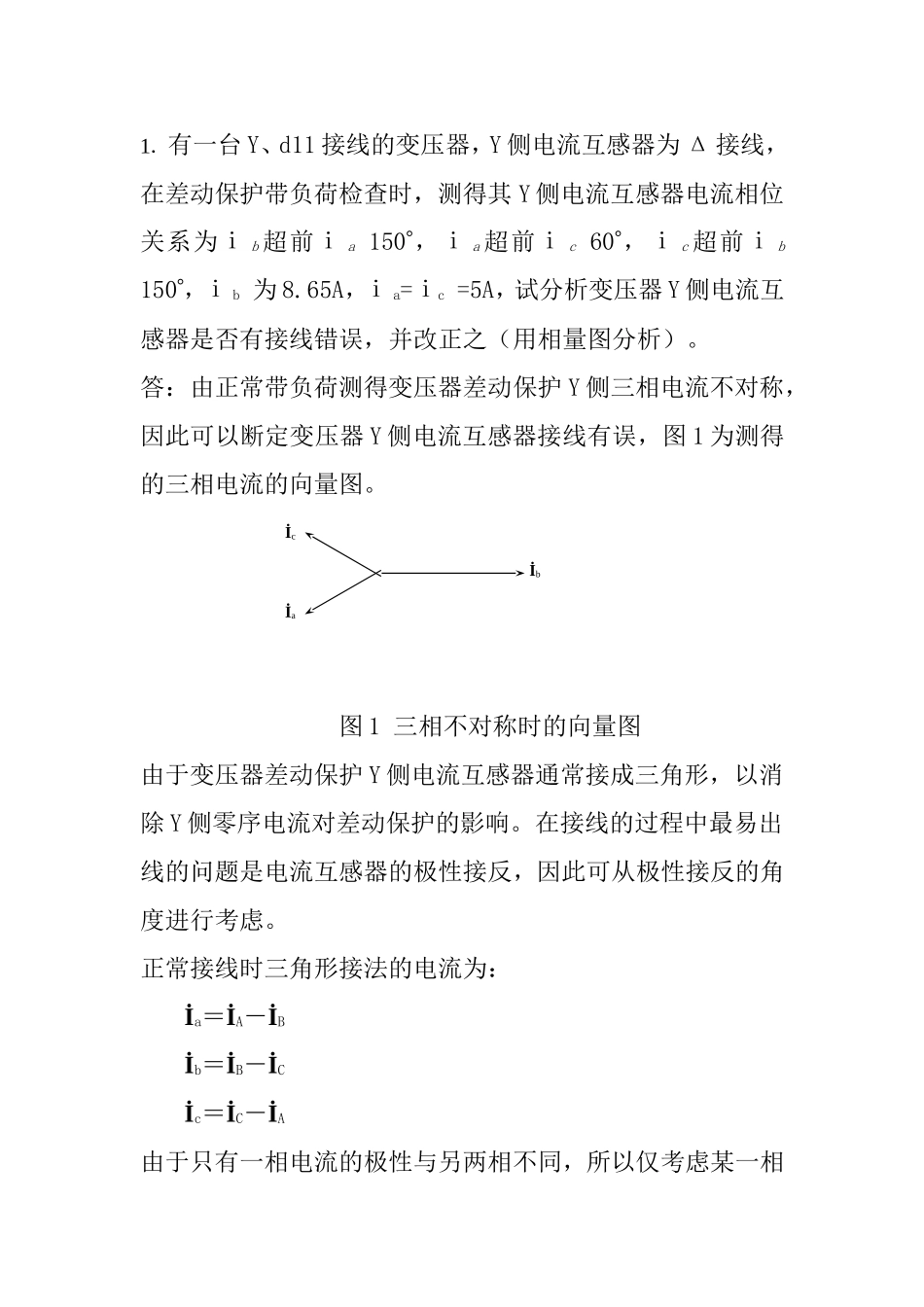

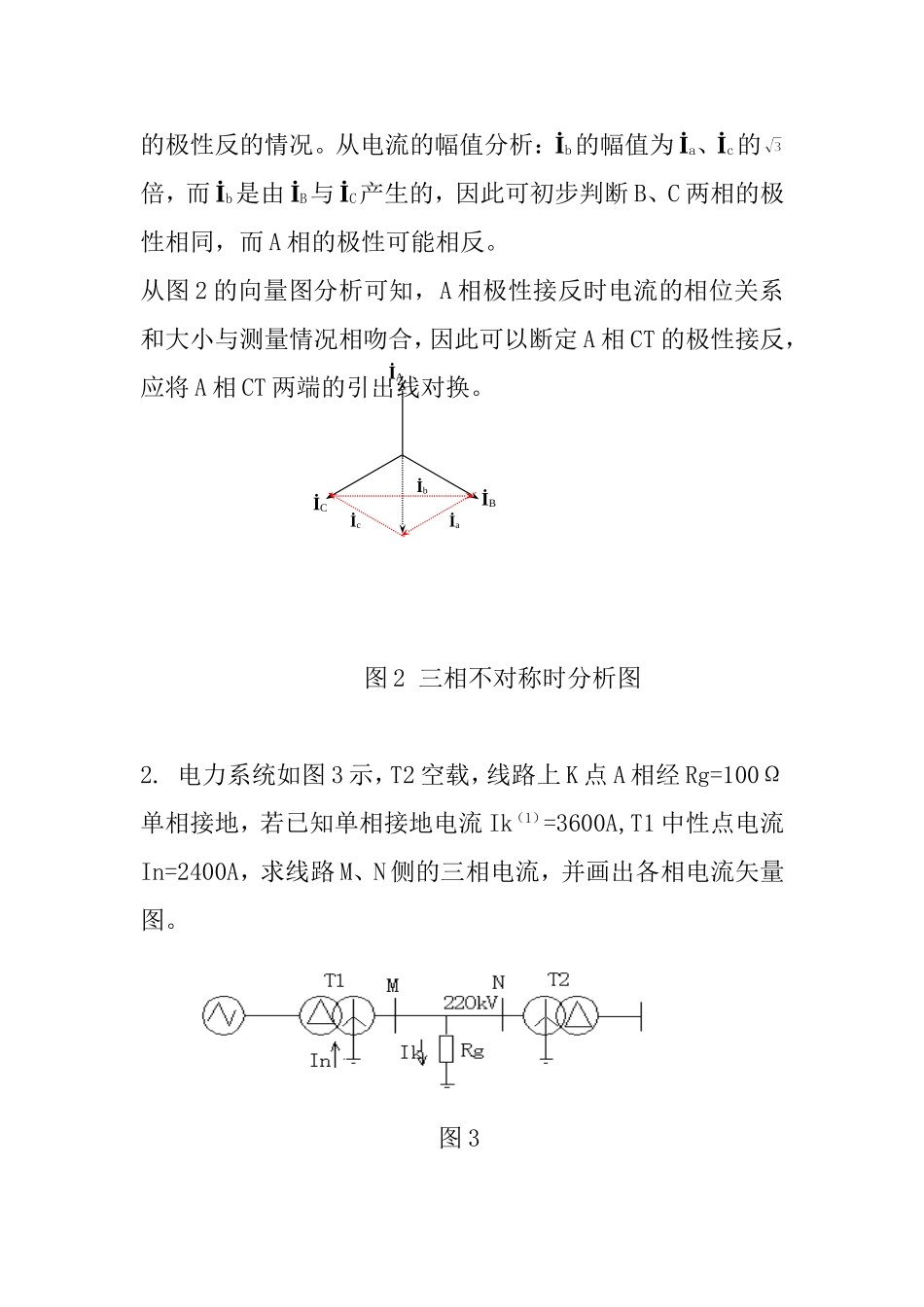

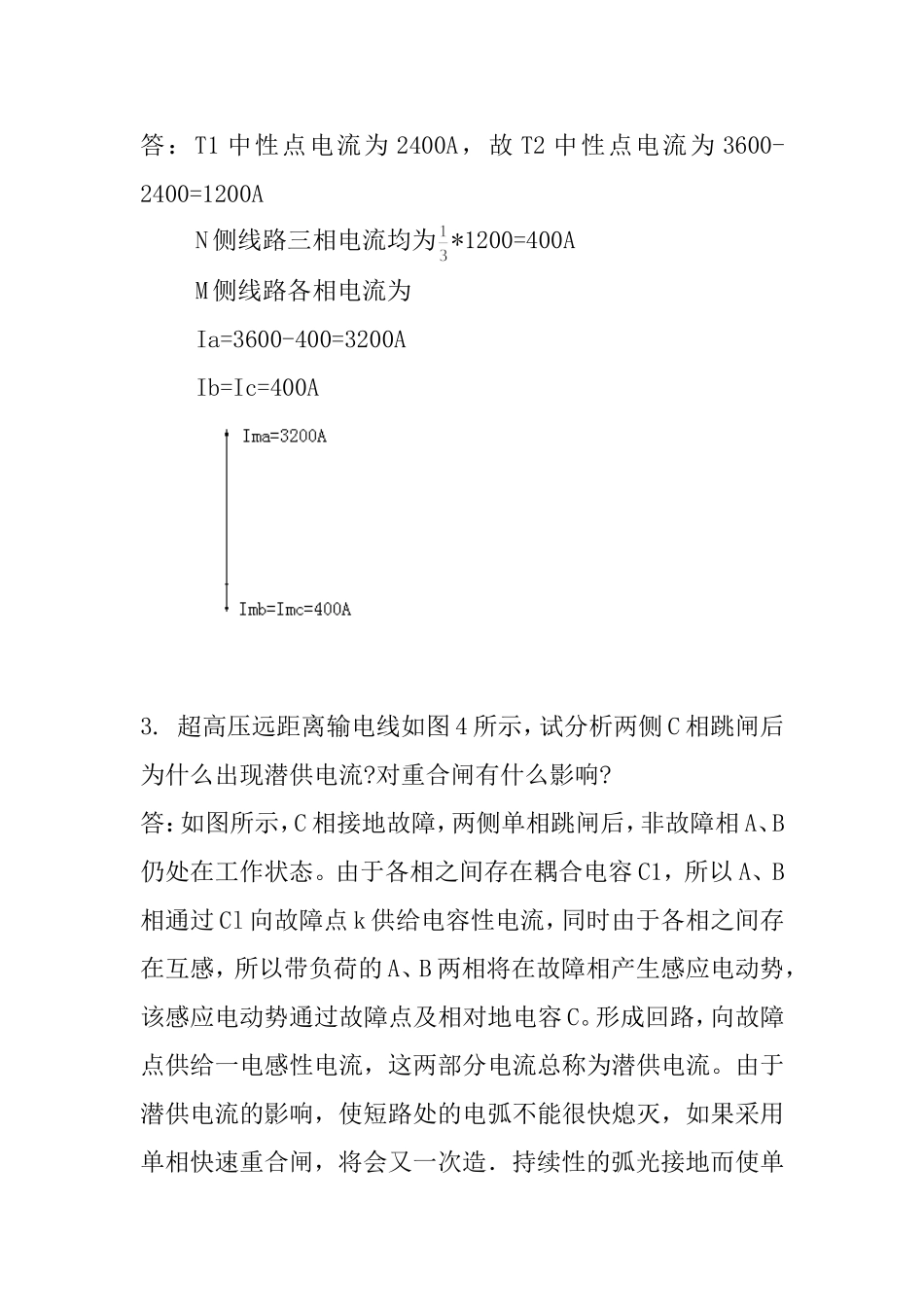

1．有一台Y、d11接线的变压器，Y侧电流互感器为Δ接线，在差动保护带负荷检查时，测得其Y侧电流互感器电流相位关系为ⅰb超前ⅰa150，ⅰa超前ⅰc60，ⅰc超前ⅰb150，ⅰb为8.65A，ⅰa=ⅰc=5A，试分析变压器Y侧电流互感器是否有接线错误，并改正之（用相量图分析）。答：由正常带负荷测得变压器差动保护Y侧三相电流不对称，因此可以断定变压器Y侧电流互感器接线有误，图1为测得的三相电流的向量图。图1三相不对称时的向量图由于变压器差动保护Y侧电流互感器通常接成三角形，以消除Y侧零序电流对差动保护的影响。在接线的过程中最易出线的问题是电流互感器的极性接反，因此可从极性接反的角度进行考虑。正常接线时三角形接法的电流为：İa＝İA－İBİb＝İB－İCİc＝İC－İA由于只有一相电流的极性与另两相不同，所以仅考虑某一相İbİaİc的极性反的情况。从电流的幅值分析：İb的幅值为İa、İc的倍，而İb是由İB与İC产生的，因此可初步判断B、C两相的极性相同，而A相的极性可能相反。从图2的向量图分析可知，A相极性接反时电流的相位关系和大小与测量情况相吻合，因此可以断定A相CT的极性接反，应将A相CT两端的引出线对换。图2三相不对称时分析图2.电力系统如图3示，T2空载，线路上K点A相经Rg=100Ω单相接地，若已知单相接地电流Ik（1）=3600A,T1中性点电流In=2400A，求线路M、N侧的三相电流，并画出各相电流矢量图。图3İAİBİCİbİaİc答：T1中性点电流为2400A，故T2中性点电流为3600-2400=1200AN侧线路三相电流均为*1200=400AM侧线路各相电流为Ia=3600-400=3200AIb=Ic=400A3.超高压远距离输电线如图4所示，试分析两侧C相跳闸后为什么出现潜供电流?对重合闸有什么影响?答：如图所示，C相接地故障，两侧单相跳闸后，非故障相A、B仍处在工作状态。由于各相之间存在耦合电容C1，所以A、B相通过Cl向故障点k供给电容性电流，同时由于各相之间存在互感，所以带负荷的A、B两相将在故障相产生感应电动势，该感应电动势通过故障点及相对地电容C。形成回路，向故障点供给一电感性电流，这两部分电流总称为潜供电流。由于潜供电流的影响，使短路处的电弧不能很快熄灭，如果采用单相快速重合闸，将会又一次造．持续性的弧光接地而使单相重合闸失败。所以单相重合闸的间，必须考虑到潜供电流的影响。图44．现场进行220KV及以上线路保护带断路器传动试验中，通常采用如下方法：将试验仪交流量接入保护装置，保护装置备用跳闸接点、合闸接点反馈至试验仪。在单重方式下，模拟单相瞬时性故障，断路器跳、合闸正常；模拟单相永久性故障时，最终结果故障相断路器在合闸状态、其余两相断路器在跳闸状态，请对此进行分析。(1)答案要点：(2)模拟单相瞬时性故障，断路器跳、合闸正常，说明保护装置有关逻辑正常，试验接线正确，至断路器的跳合闸回路正确。(3)模拟单相永久性故障时，非故障两相断路器在跳闸状态，说明保护装置在重合后已发三跳令。而故障相断路器在合闸状态，可以推断保护在后加速动作发三跳令期间，故障相断路器尚未合上，跳闸回路不通。(4)保护单跳令控制试验仪切除故障；而后重合闸动作，重合闸备用接点控制其再次输出故障量，此时故障相断路器尚未合上，但故障量已使保护加速跳闸，三相跳闸令又控制试验仪切除故障，于是当故障相断路器合好后，可能跳闸令已经收回了。因此出现了题目中所说的情况。根本原因是备用接点的动作快于断路器的实际跳合时间。5．在220KV及以上线路保护中将母线保护动作接点作为开入量接入保护装置.以闭锁式纵联方向保护为例,当该开入量有输入时马上停信。请说明此功能的作用?答：如果故障发生在断路器与TA之间，此时短路功率由N侧流向短路点。M侧的保护判为反方向短路，与反方向母线短路一样。所以该侧元件不动、元件动作，从而一直发信闭锁了两侧纵联方向保护。但该故障点落在M侧的母线保护的保护范围内，所以M侧母线保护动作跳开母线上的所有断路器。可是1号断路器跳开后，N侧还继续提供短路电流，该短路功率使M侧保护继续判为反方向短路。所以M侧保护继续发信，闭锁N侧的纵联方向保护。如果不采取措施，N侧只能由Ⅱ段的距离保护或零序电流保...
