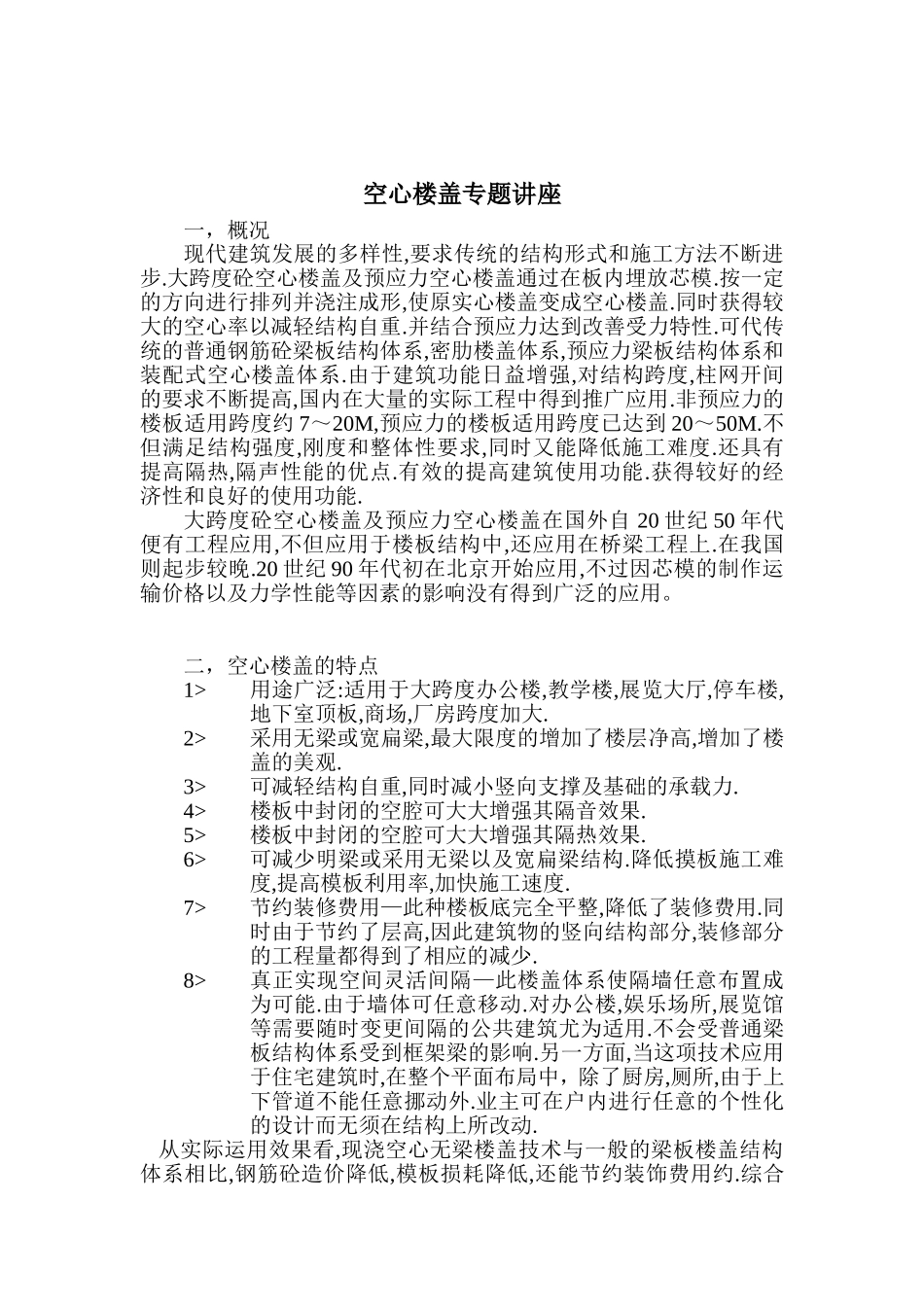

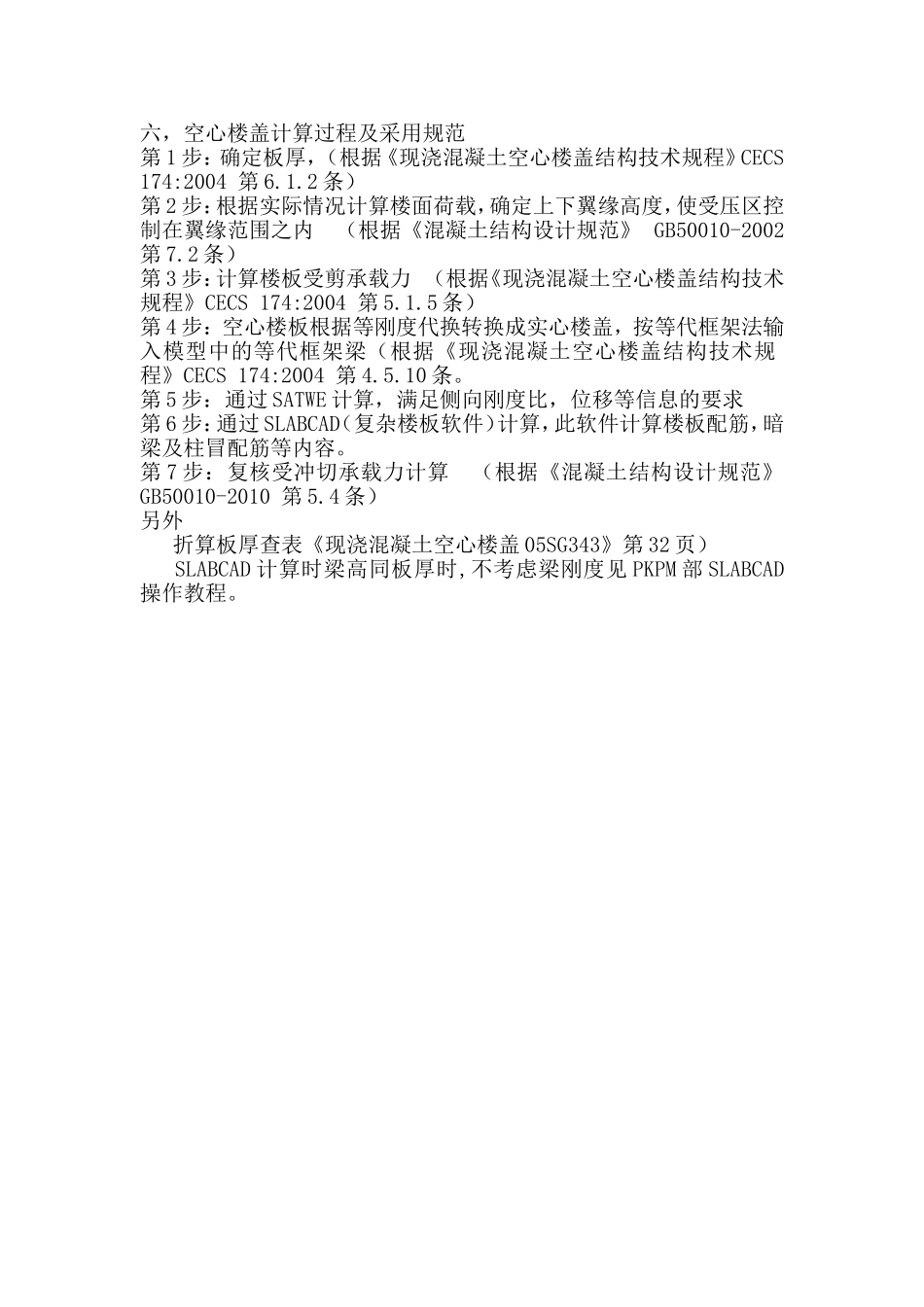

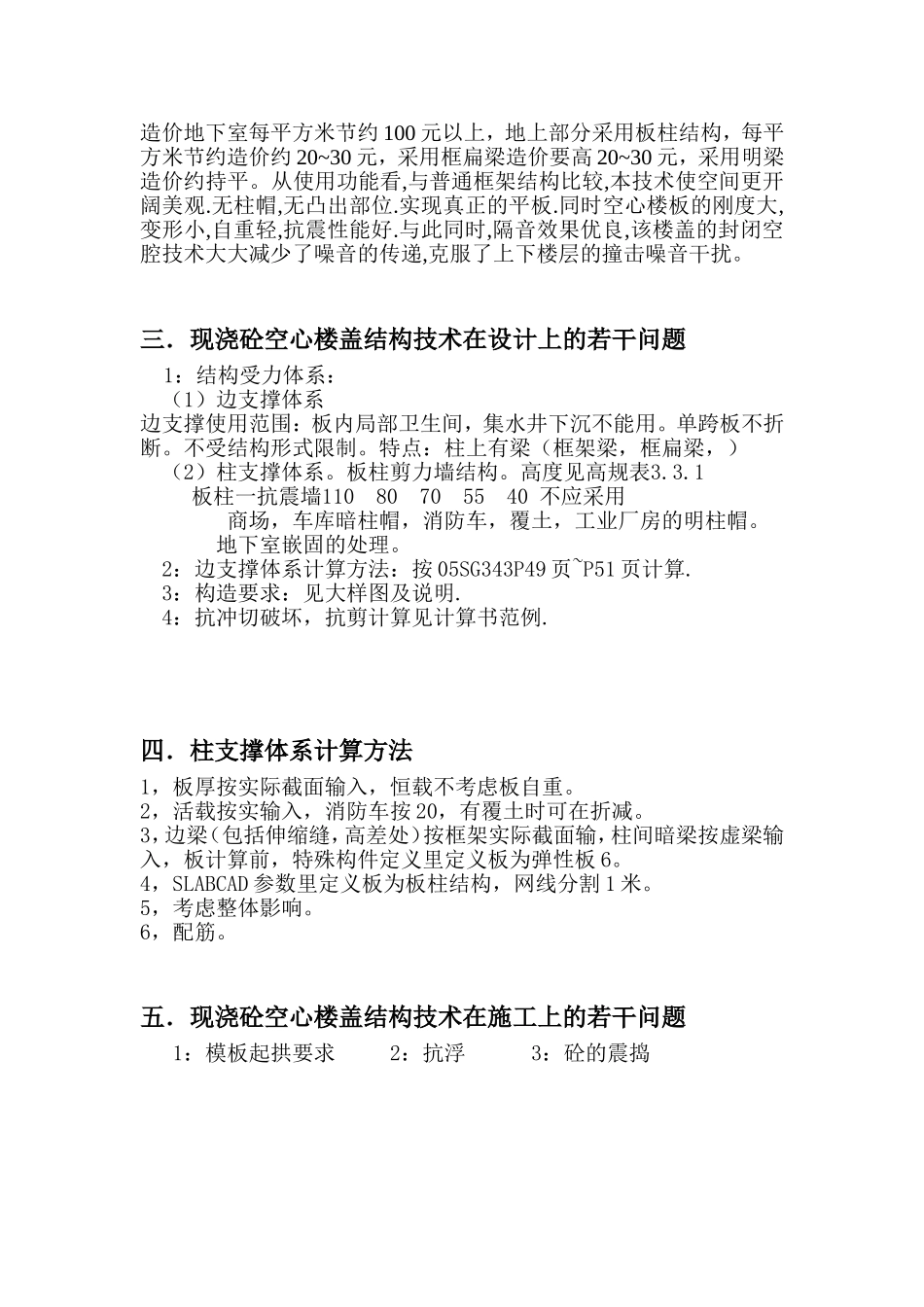

空心楼盖专题讲座一，概况现代建筑发展的多样性,要求传统的结构形式和施工方法不断进步.大跨度砼空心楼盖及预应力空心楼盖通过在板内埋放芯模.按一定的方向进行排列并浇注成形,使原实心楼盖变成空心楼盖.同时获得较大的空心率以减轻结构自重.并结合预应力达到改善受力特性.可代传统的普通钢筋砼梁板结构体系,密肋楼盖体系,预应力梁板结构体系和装配式空心楼盖体系.由于建筑功能日益增强,对结构跨度,柱网开间的要求不断提高,国内在大量的实际工程中得到推广应用.非预应力的楼板适用跨度约7～20M,预应力的楼板适用跨度已达到20～50M.不但满足结构强度,刚度和整体性要求,同时又能降低施工难度.还具有提高隔热,隔声性能的优点.有效的提高建筑使用功能.获得较好的经济性和良好的使用功能.大跨度砼空心楼盖及预应力空心楼盖在国外自20世纪50年代便有工程应用,不但应用于楼板结构中,还应用在桥梁工程上.在我国则起步较晚.20世纪90年代初在北京开始应用,不过因芯模的制作运输价格以及力学性能等因素的影响没有得到广泛的应用。二，空心楼盖的特点1>用途广泛:适用于大跨度办公楼,教学楼,展览大厅,停车楼,地下室顶板,商场,厂房跨度加大.2>采用无梁或宽扁梁,最大限度的增加了楼层净高,增加了楼盖的美观.3>可减轻结构自重,同时减小竖向支撑及基础的承载力.4>楼板中封闭的空腔可大大增强其隔音效果.5>楼板中封闭的空腔可大大增强其隔热效果.6>可减少明梁或采用无梁以及宽扁梁结构.降低摸板施工难度,提高模板利用率,加快施工速度.7>节约装修费用—此种楼板底完全平整,降低了装修费用.同时由于节约了层高,因此建筑物的竖向结构部分,装修部分的工程量都得到了相应的减少.8>真正实现空间灵活间隔—此楼盖体系使隔墙任意布置成为可能.由于墙体可任意移动.对办公楼,娱乐场所,展览馆等需要随时变更间隔的公共建筑尤为适用.不会受普通梁板结构体系受到框架梁的影响.另一方面,当这项技术应用于住宅建筑时,在整个平面布局中，除了厨房,厕所,由于上下管道不能任意挪动外.业主可在户内进行任意的个性化的设计而无须在结构上所改动.从实际运用效果看,现浇空心无梁楼盖技术与一般的梁板楼盖结构体系相比,钢筋砼造价降低,模板损耗降低,还能节约装饰费用约.综合造价地下室每平方米节约100元以上，地上部分采用板柱结构，每平方米节约造价约20~30元，采用框扁梁造价要高20~30元，采用明梁造价约持平。从使用功能看,与普通框架结构比较,本技术使空间更开阔美观.无柱帽,无凸出部位.实现真正的平板.同时空心楼板的刚度大,变形小,自重轻,抗震性能好.与此同时,隔音效果优良,该楼盖的封闭空腔技术大大减少了噪音的传递,克服了上下楼层的撞击噪音干扰。三．现浇砼空心楼盖结构技术在设计上的若干问题1：结构受力体系：（1）边支撑体系边支撑使用范围：板内局部卫生间，集水井下沉不能用。单跨板不折断。不受结构形式限制。特点：柱上有梁（框架梁，框扁梁，）（2）柱支撑体系。板柱剪力墙结构。高度见高规表3.3.1板柱一抗震墙11080705540不应采用商场，车库暗柱帽，消防车，覆土，工业厂房的明柱帽。地下室嵌固的处理。2：边支撑体系计算方法：按05SG343P49页~P51页计算.3：构造要求：见大样图及说明.4：抗冲切破坏，抗剪计算见计算书范例.四．柱支撑体系计算方法1，板厚按实际截面输入，恒载不考虑板自重。2，活载按实输入，消防车按20，有覆土时可在折减。3，边梁（包括伸缩缝，高差处）按框架实际截面输，柱间暗梁按虚梁输入，板计算前，特殊构件定义里定义板为弹性板6。4，SLABCAD参数里定义板为板柱结构，网线分割1米。5，考虑整体影响。6，配筋。五．现浇砼空心楼盖结构技术在施工上的若干问题1：模板起拱要求2：抗浮3：砼的震捣六，空心楼盖计算过程及采用规范第1步：确定板厚，（根据《现浇混凝土空心楼盖结构技术规程》CECS174:2004第6.1.2条）第2步：根据实际情况计算楼面荷载，确定上下翼缘高度，使受压区控制在翼缘范围之内（根据《混凝土结构设计规范》GB50010-2002第7.2条）第3步：计算楼板受剪承载力（根据《现浇混凝土空心楼盖结构技术规程》CECS174:2004第5.1.5条）第4步：空心楼板根据等刚度代换转换成...
