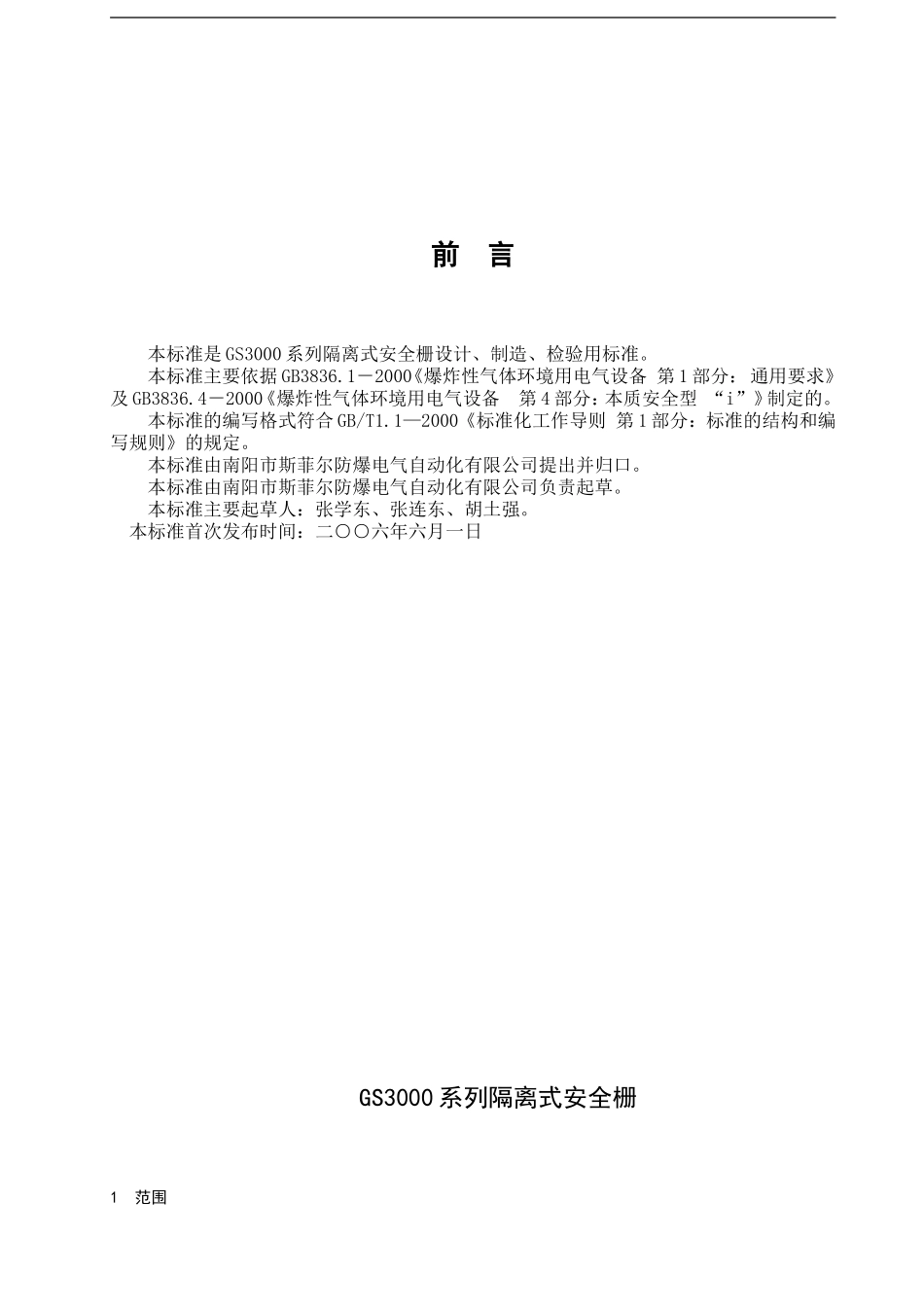

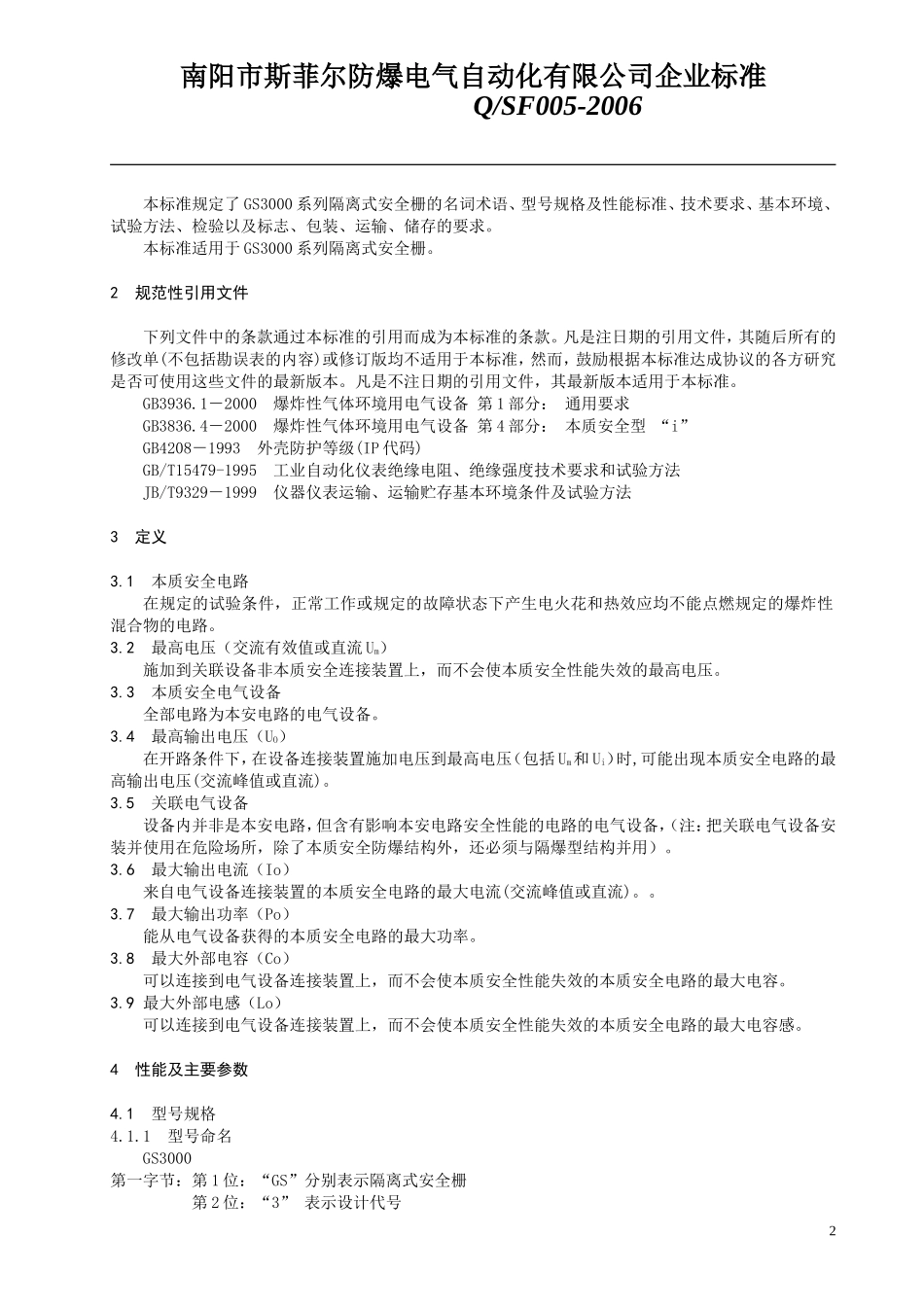

前言本标准是GS3000系列隔离式安全栅设计、制造、检验用标准。本标准主要依据GB3836.1－2000《爆炸性气体环境用电气设备第1部分：通用要求》及GB3836.4－2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》制定的。本标准的编写格式符合GB/T1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》的规定。本标准由南阳市斯菲尔防爆电气自动化有限公司提出并归口。本标准由南阳市斯菲尔防爆电气自动化有限公司负责起草。本标准主要起草人：张学东、张连东、胡土强。本标准首次发布时间：二○○六年六月一日GS3000系列隔离式安全栅1范围南阳市斯菲尔防爆电气自动化有限公司企业标准Q/SF005-2006本标准规定了GS3000系列隔离式安全栅的名词术语、型号规格及性能标准、技术要求、基本环境、试验方法、检验以及标志、包装、运输、储存的要求。本标准适用于GS3000系列隔离式安全栅。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误表的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3936.1－2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.4－2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208－1993外壳防护等级(IP代码)GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法JB/T9329－1999仪器仪表运输、运输贮存基本环境条件及试验方法3定义3.1本质安全电路在规定的试验条件，正常工作或规定的故障状态下产生电火花和热效应均不能点燃规定的爆炸性混合物的电路。3.2最高电压（交流有效值或直流Um）施加到关联设备非本质安全连接装置上，而不会使本质安全性能失效的最高电压。3.3本质安全电气设备全部电路为本安电路的电气设备。3.4最高输出电压（UO）在开路条件下，在设备连接装置施加电压到最高电压（包括Um和Ui）时,可能出现本质安全电路的最高输出电压(交流峰值或直流)。3.5关联电气设备设备内并非是本安电路，但含有影响本安电路安全性能的电路的电气设备，（注：把关联电气设备安装并使用在危险场所，除了本质安全防爆结构外，还必须与隔爆型结构并用）。3.6最大输出电流（Io）来自电气设备连接装置的本质安全电路的最大电流(交流峰值或直流)。。3.7最大输出功率（Po）能从电气设备获得的本质安全电路的最大功率。3.8最大外部电容（Co）可以连接到电气设备连接装置上，而不会使本质安全性能失效的本质安全电路的最大电容。3.9最大外部电感（Lo）可以连接到电气设备连接装置上，而不会使本质安全性能失效的本质安全电路的最大电容感。4性能及主要参数4.1型号规格4.1.1型号命名GS3000第一字节：第1位：“GS”分别表示隔离式安全栅第2位：“3”表示设计代号2南阳市斯菲尔防爆电气自动化有限公司企业标准Q/SF005-2006第二字节：第1位：“□”表示输入/输出功能方式；“1”表示检测端；“0”表示操作端。第2、3位：产品序号。4.1.2型号规格表1给出了隔离式安全栅的型号规格表1型号说明ＧＳ3隔离式安全栅0操作端1检测端10（1～5）VDC输入；（4～20）VDC输出01（4～20）mADC输入；（1～5）VDC输出20±10VDC输入；（4～20）mADC输出21±10mADC输入；（1～5）mADC输出00（4～20）mA输入；2路（4～20）mA相互隔离输出30开关量输入，开关量输出4.2主要技术指标4.2.1检测端安全栅主要技术指标a)输入信号：（4～20）mADC；（1～5）VDC；±10VDC；±10mADC；b)输出信号：（4～20）mADC(负载电阻≤350Ω)；（1～5）VDC；c)基本误差：±0.1%;±0.2%；±0.4%；d)电源电压：24VDC±5%；e)防爆标志：[Exia]ⅡC；f)本质安全型电路额定值：最高开路电压≤28V；最大短路电流≤93mA；最大输出功率Po＝0.65W；最大外部电容Co＝0.05μF；最大外部电感Lo＝2.45mH。g)功耗：1.5W；h)防护等级：IP20；4.2.2操作端安全栅主要技术指标a）输入信号：（4～20）mADC；b）输出信号：（4～20）mADC，（负载电阻≤350）Ω；c）基本误差：±0.1%;±0.2%；±0.4%；d）电源电压：24VDC...
