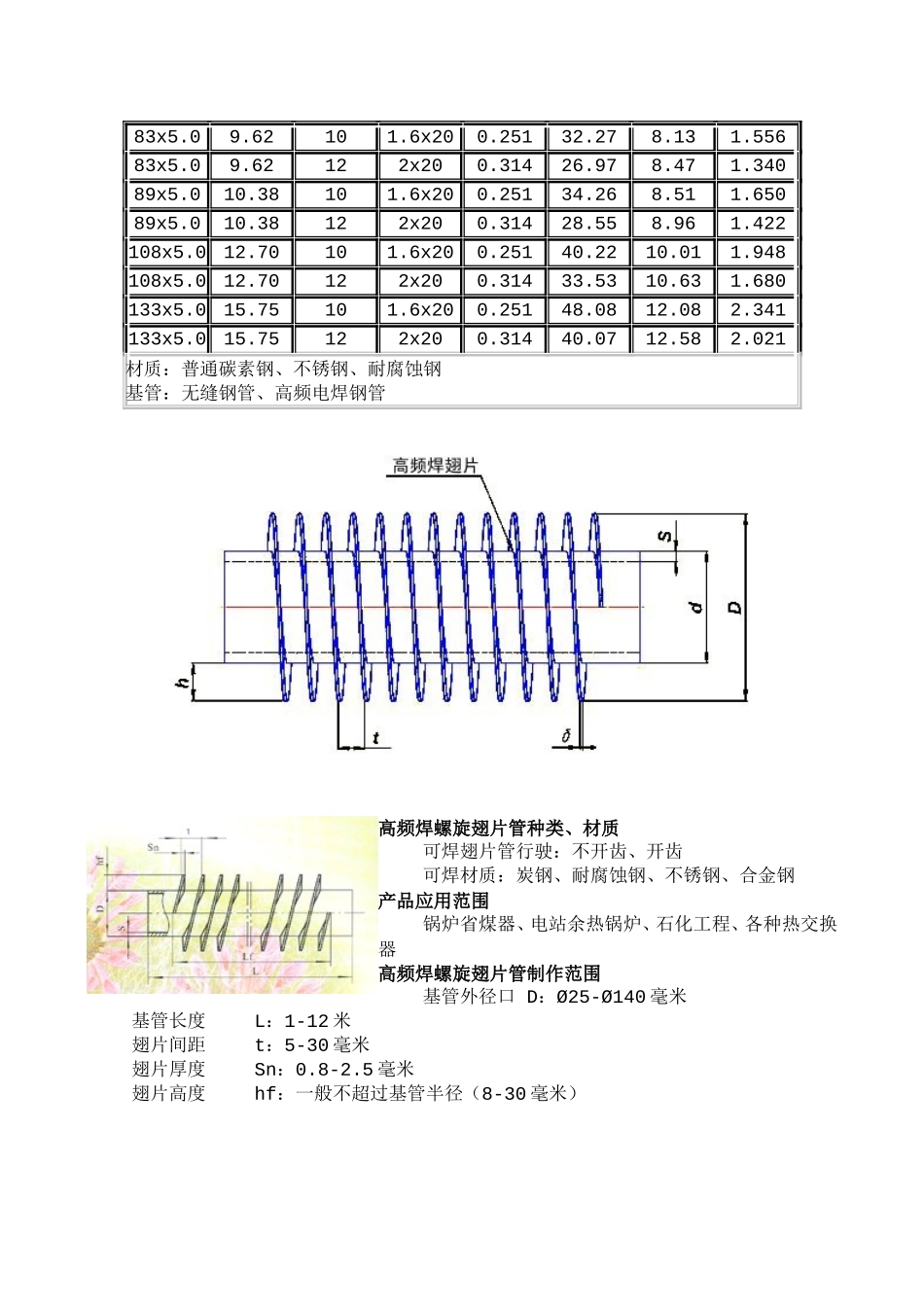

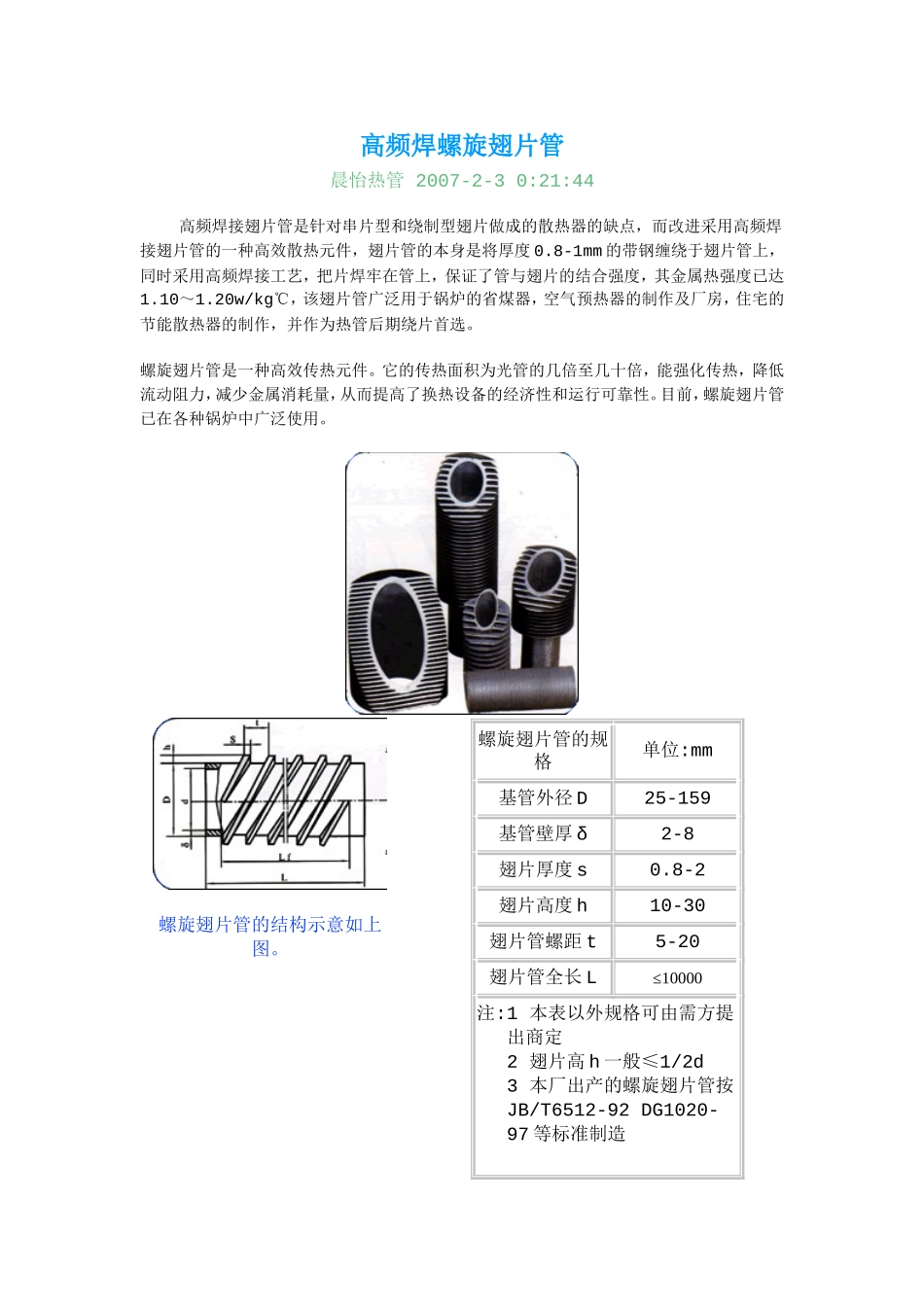

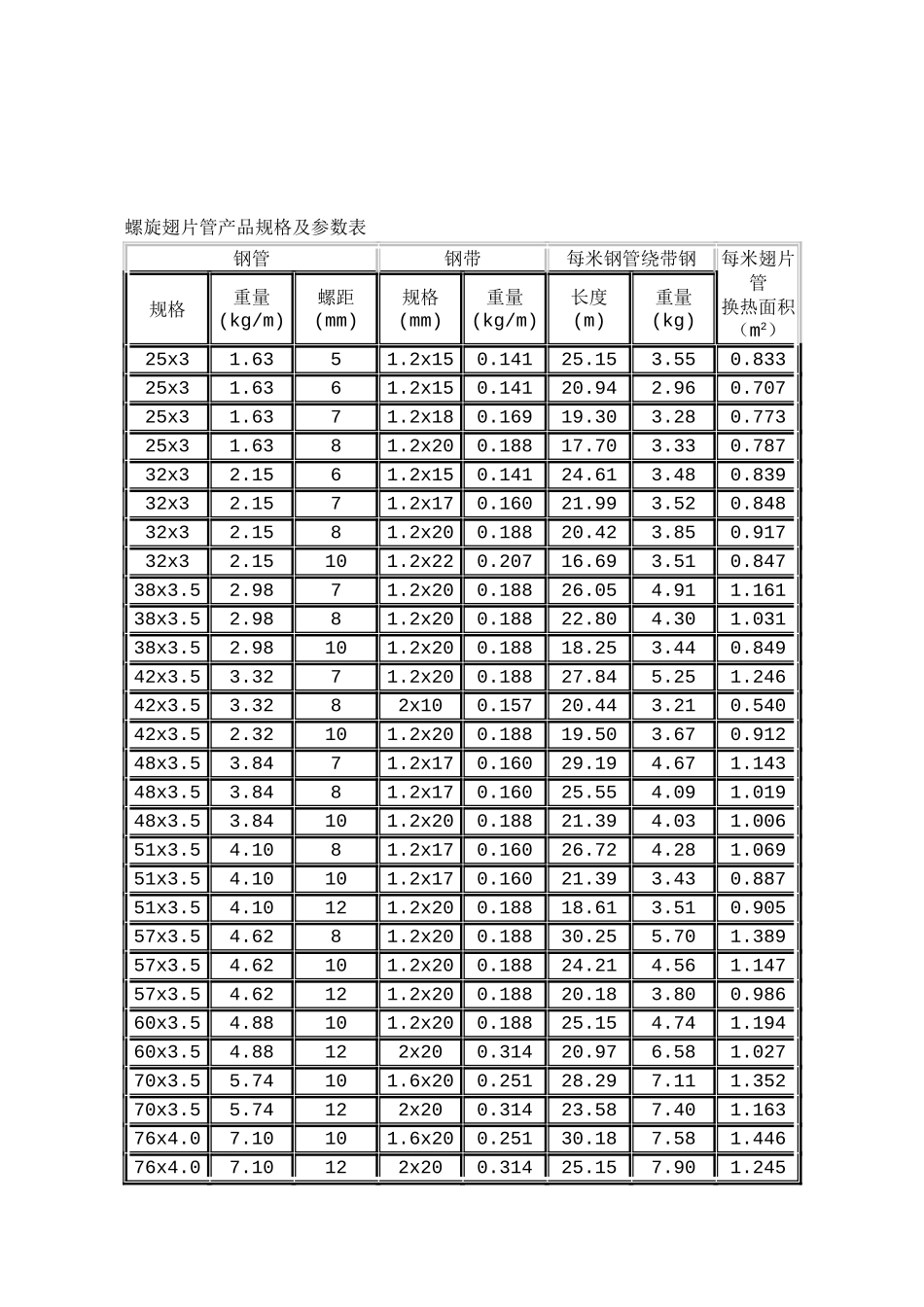

高频焊螺旋翅片管晨怡热管2007-2-30:21:44高频焊接翅片管是针对串片型和绕制型翅片做成的散热器的缺点,而改进采用高频焊接翅片管的一种高效散热元件,翅片管的本身是将厚度0.8-1mm的带钢缠绕于翅片管上,同时采用高频焊接工艺,把片焊牢在管上,保证了管与翅片的结合强度,其金属热强度已达1.10~1.20w/kg℃,该翅片管广泛用于锅炉的省煤器,空气预热器的制作及厂房,住宅的节能散热器的制作,并作为热管后期绕片首选。螺旋翅片管是一种高效传热元件。它的传热面积为光管的几倍至几十倍,能强化传热,降低流动阻力,减少金属消耗量,从而提高了换热设备的经济性和运行可靠性。目前,螺旋翅片管已在各种锅炉中广泛使用。螺旋翅片管的结构示意如上图。螺旋翅片管的规格单位:mm基管外径D25-159基管壁厚δ2-8翅片厚度s0.8-2翅片高度h10-30翅片管螺距t5-20翅片管全长L≤10000注:1本表以外规格可由需方提出商定2翅片高h一般≤1/2d3本厂出产的螺旋翅片管按JB/T6512-92DG1020-97等标准制造螺旋翅片管产品规格及参数表钢管钢带每米钢管绕带钢每米翅片管换热面积(m2)规格重量(kg/m)螺距(mm)规格(mm)重量(kg/m)长度(m)重量(kg)25x31.6351.2x150.14125.153.550.83325x31.6361.2x150.14120.942.960.70725x31.6371.2x180.16919.303.280.77325x31.6381.2x200.18817.703.330.78732x32.1561.2x150.14124.613.480.83932x32.1571.2x170.16021.993.520.84832x32.1581.2x200.18820.423.850.91732x32.15101.2x220.20716.693.510.84738x3.52.9871.2x200.18826.054.911.16138x3.52.9881.2x200.18822.804.301.03138x3.52.98101.2x200.18818.253.440.84942x3.53.3271.2x200.18827.845.251.24642x3.53.3282x100.15720.443.210.54042x3.52.32101.2x200.18819.503.670.91248x3.53.8471.2x170.16029.194.671.14348x3.53.8481.2x170.16025.554.091.01948x3.53.84101.2x200.18821.394.031.00651x3.54.1081.2x170.16026.724.281.06951x3.54.10101.2x170.16021.393.430.88751x3.54.10121.2x200.18818.613.510.90557x3.54.6281.2x200.18830.255.701.38957x3.54.62101.2x200.18824.214.561.14757x3.54.62121.2x200.18820.183.800.98660x3.54.88101.2x200.18825.154.741.19460x3.54.88122x200.31420.976.581.02770x3.55.74101.6x200.25128.297.111.35270x3.55.74122x200.31423.587.401.16376x4.07.10101.6x200.25130.187.581.44676x4.07.10122x200.31425.157.901.24583x5.09.62101.6x200.25132.278.131.55683x5.09.62122x200.31426.978.471.34089x5.010.38101.6x200.25134.268.511.65089x5.010.38122x200.31428.558.961.422108x5.012.70101.6x200.25140.2210.011.948108x5.012.70122x200.31433.5310.631.680133x5.015.75101.6x200.25148.0812.082.341133x5.015.75122x200.31440.0712.582.021材质:普通碳素钢、不锈钢、耐腐蚀钢基管:无缝钢管、高频电焊钢管高频焊螺旋翅片管种类、材质可焊翅片管行驶:不开齿、开齿可焊材质:炭钢、耐腐蚀钢、不锈钢、合金钢产品应用范围锅炉省煤器、电站余热锅炉、石化工程、各种热交换器高频焊螺旋翅片管制作范围基管外径口D:Ø25-Ø140毫米基管长度L:1-12米翅片间距t:5-30毫米翅片厚度Sn:0.8-2.5毫米翅片高度hf:一般不超过基管半径(8-30毫米)冷轧复合翅片管材质衬管:炭钢、不锈钢、钢翅片:铝产品应用范围热交换器、烘箱冷轧复合翅片管制作范围衬管外径d:Ø16-Ø38毫米翅片管外径D:Ø35-Ø70毫米翅片管长度L:1-4米翅片管间距t:2.5、3、7毫米
