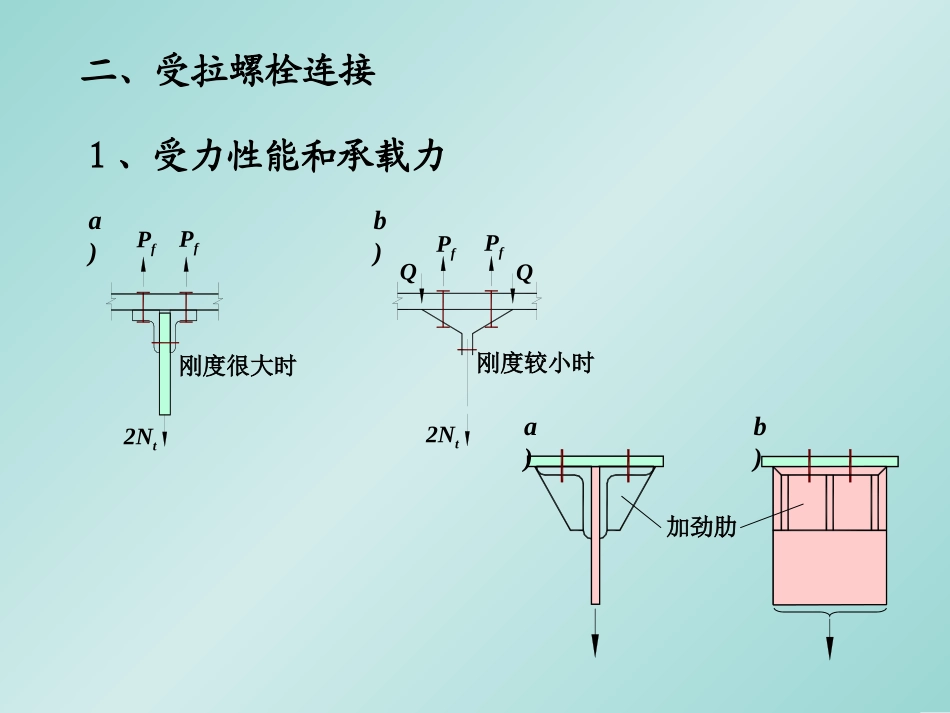

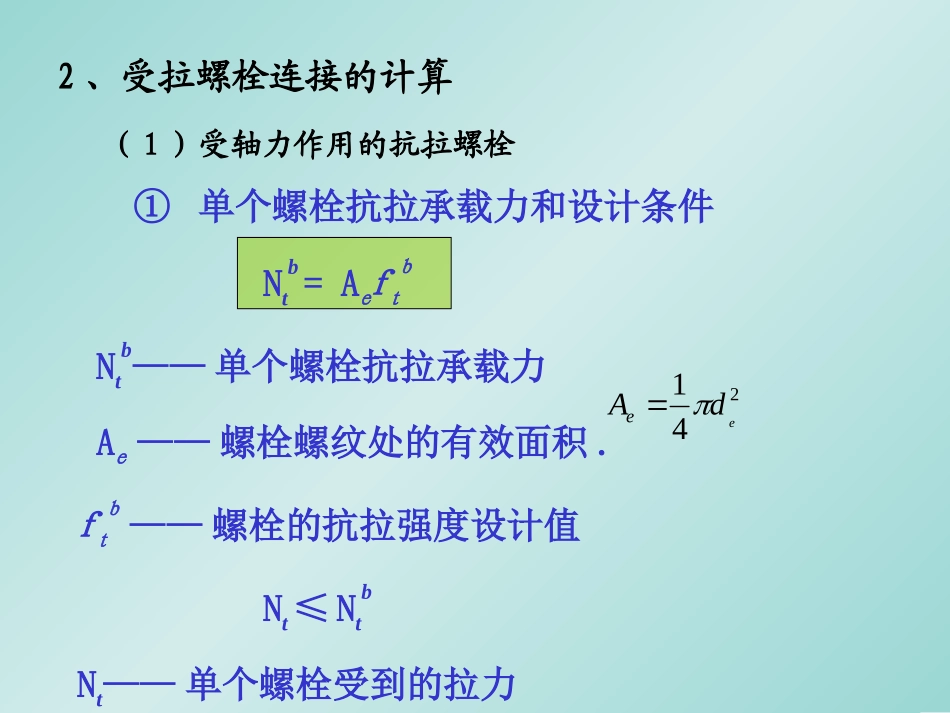

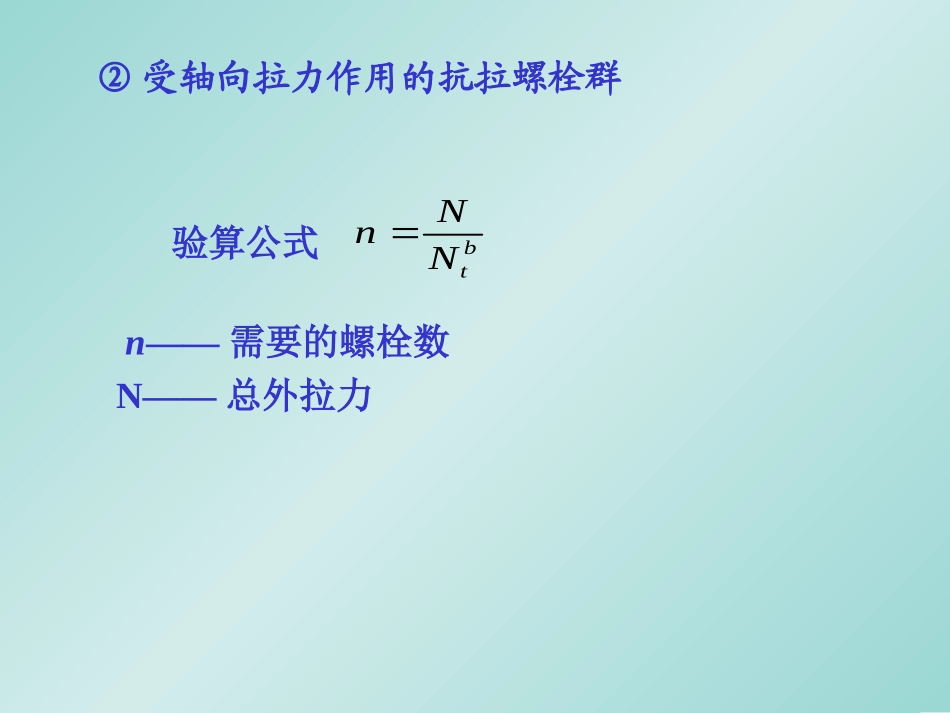

二、受拉螺栓连接a)Pf刚度很大时Pf2Ntb)2NtPfPf刚度较小时QQ1、受力性能和承载力加劲肋a)b)2、受拉螺栓连接的计算（1）受轴力作用的抗拉螺栓①单个螺栓抗拉承载力和设计条件Ntb=AeftbNtb——单个螺栓抗拉承载力Ae——螺栓螺纹处的有效面积.ftb——螺栓的抗拉强度设计值Nt≤NtbNt——单个螺栓受到的拉力241edAe②受轴向拉力作用的抗拉螺栓群验算公式n——需要的螺栓数N——总外拉力btNNn①假定nnyNyNyNyN332211nnyNyNyNyNmM332211/y1MN1MN2MN3oMy3y21由几何关系，有由平衡条件②危险螺栓上的拉力上排螺栓（1号）最危险。螺栓群绕最下一排螺栓轴线（O点）旋转（上部易脱开，转动中心下移）。设螺栓布置有m列，一列螺栓受到的弯矩为M/m。（2）弯矩作用下的抗拉螺栓得211iymMyNbtNN1y1MN1MN2MN3oMy3y21③设计条件2233322222111/nnnyyNyyNyyNyyNmM式中，N1——由弯矩M产生的1号螺栓上的轴心拉力；y1——1号螺栓到旋转中心O的距离；yi——第i号螺栓到O点的距离；∑yi2——各排螺栓到O点距离的平方和。11yN例题：一梁和柱的连接，承受弯矩和剪力设计值为M=70kN.m,V=360kN，剪力有设在柱翼缘上的支托承受，验算梁柱间的螺栓连接。钢材Q235。0eN1形心211itymMyN力矩M作用下，1号螺栓受到的拉力：0eN1形心VMV=NM=Ne3、同时受拉、受剪的螺栓计算剪力V作用下1号螺栓受到的剪力nVNv1122bttbvvNNNN满足上式时，保证螺栓本身不会被剪坏和拉坏。但不一定能保证螺栓不承压破坏。因此，还需满足b)bVVNNbttNN122bttbVVNNNN01.01.0试验式用相关公式（右图）作近似验算Nv≤Ncb例题：验算图3-66所示普通螺栓连接强度。螺栓M20，孔径21.5mm，材料为A3F。[解]图3-66P=100kN543o②计算螺栓上的力N=1000×3/5=60kNV=1000×4/5=80kN①分析螺栓受力状态荷载P通过螺栓截面形心O，分解后得剪力V和拉力N，螺栓处于既受拉又受剪的状态。④用相关公式验算强度满足要求。Nv=V/n=80/4=20kNNt=N/n=60/4=15kN172.07.41159.31202222bttbvvNNNN③计算螺栓抗拉、抗剪承载力设计值Ntb=Aeftb=245×170×10-3=41.7kNNvb=nv×(d2/4)×fvb=1×3.14×202/4×130×10-3=31.9kNV=80N=60直径连接板厚及Nv=20kN＜Ncb=20×20×305×10-3=122kN满足要求。
