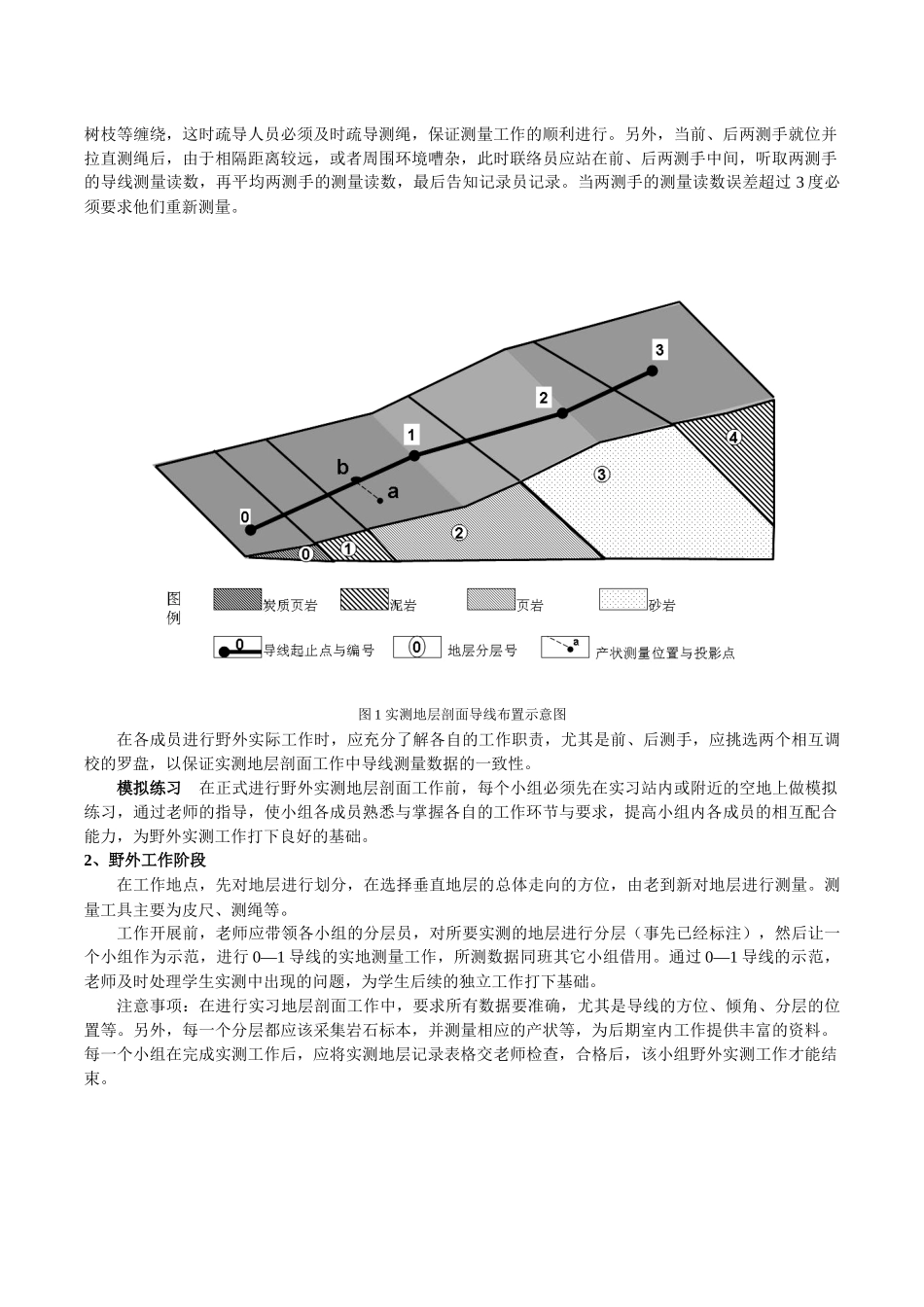

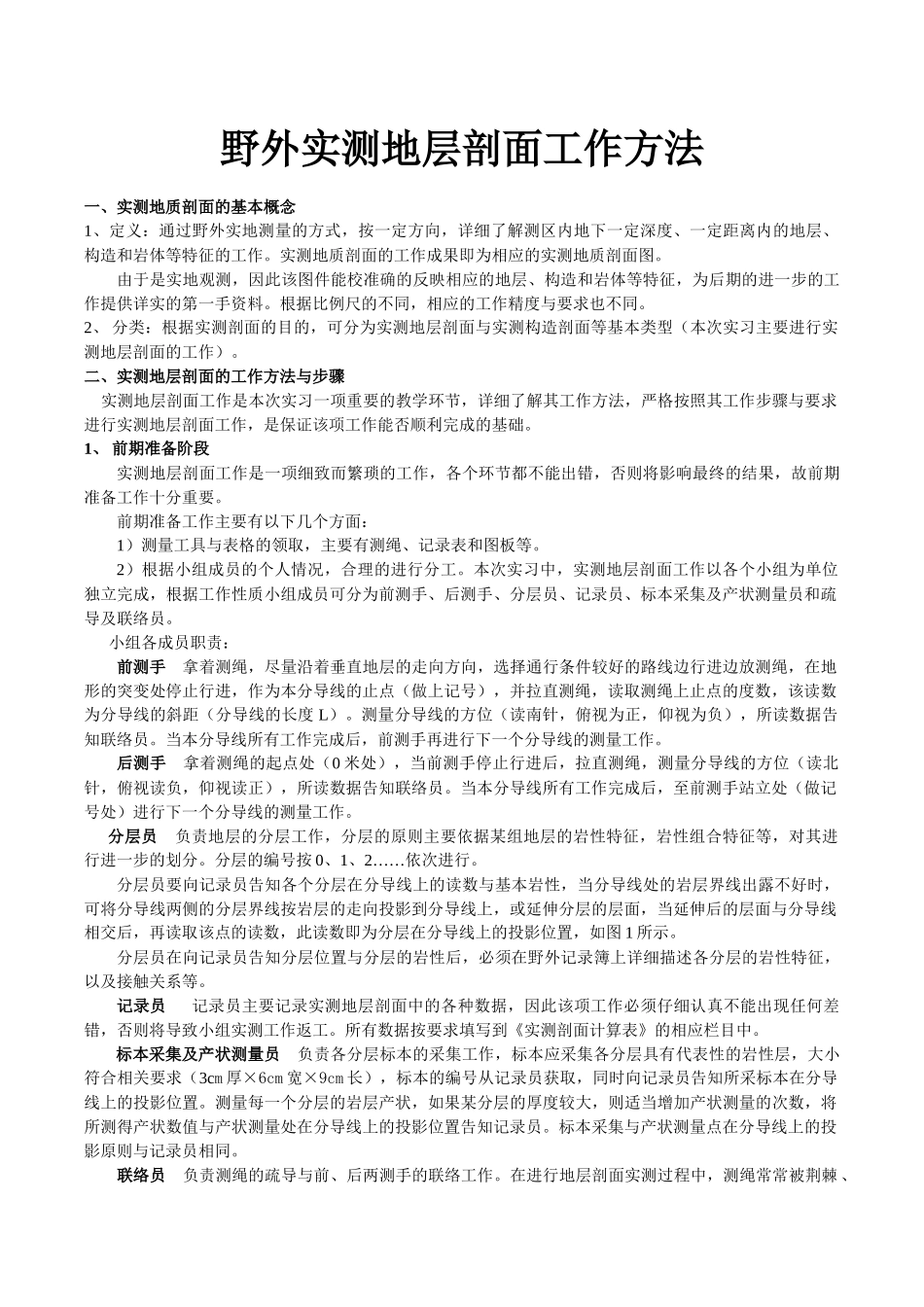

野外实测地层剖面工作方法一、实测地质剖面的基本概念1、定义:通过野外实地测量的方式,按一定方向,详细了解测区内地下一定深度、一定距离内的地层、构造和岩体等特征的工作。实测地质剖面的工作成果即为相应的实测地质剖面图。由于是实地观测,因此该图件能校准确的反映相应的地层、构造和岩体等特征,为后期的进一步的工作提供详实的第一手资料。根据比例尺的不同,相应的工作精度与要求也不同。2、分类:根据实测剖面的目的,可分为实测地层剖面与实测构造剖面等基本类型(本次实习主要进行实测地层剖面的工作)。二、实测地层剖面的工作方法与步骤实测地层剖面工作是本次实习一项重要的教学环节,详细了解其工作方法,严格按照其工作步骤与要求进行实测地层剖面工作,是保证该项工作能否顺利完成的基础。1、前期准备阶段实测地层剖面工作是一项细致而繁琐的工作,各个环节都不能出错,否则将影响最终的结果,故前期准备工作十分重要。前期准备工作主要有以下几个方面:1)测量工具与表格的领取,主要有测绳、记录表和图板等。2)根据小组成员的个人情况,合理的进行分工。本次实习中,实测地层剖面工作以各个小组为单位独立完成,根据工作性质小组成员可分为前测手、后测手、分层员、记录员、标本采集及产状测量员和疏导及联络员。小组各成员职责:前测手拿着测绳,尽量沿着垂直地层的走向方向,选择通行条件较好的路线边行进边放测绳,在地形的突变处停止行进,作为本分导线的止点(做上记号),并拉直测绳,读取测绳上止点的度数,该读数为分导线的斜距(分导线的长度L)。测量分导线的方位(读南针,俯视为正,仰视为负),所读数据告知联络员。当本分导线所有工作完成后,前测手再进行下一个分导线的测量工作。后测手拿着测绳的起点处(0米处),当前测手停止行进后,拉直测绳,测量分导线的方位(读北针,俯视读负,仰视读正),所读数据告知联络员。当本分导线所有工作完成后,至前测手站立处(做记号处)进行下一个分导线的测量工作。分层员负责地层的分层工作,分层的原则主要依据某组地层的岩性特征,岩性组合特征等,对其进行进一步的划分。分层的编号按0、1、2……依次进行。分层员要向记录员告知各个分层在分导线上的读数与基本岩性,当分导线处的岩层界线出露不好时,可将分导线两侧的分层界线按岩层的走向投影到分导线上,或延伸分层的层面,当延伸后的层面与分导线相交后,再读取该点的读数,此读数即为分层在分导线上的投影位置,如图1所示。分层员在向记录员告知分层位置与分层的岩性后,必须在野外记录簿上详细描述各分层的岩性特征,以及接触关系等。记录员记录员主要记录实测地层剖面中的各种数据,因此该项工作必须仔细认真不能出现任何差错,否则将导致小组实测工作返工。所有数据按要求填写到《实测剖面计算表》的相应栏目中。标本采集及产状测量员负责各分层标本的采集工作,标本应采集各分层具有代表性的岩性层,大小符合相关要求(3cm厚×6cm宽×9cm长),标本的编号从记录员获取,同时向记录员告知所采标本在分导线上的投影位置。测量每一个分层的岩层产状,如果某分层的厚度较大,则适当增加产状测量的次数,将所测得产状数值与产状测量处在分导线上的投影位置告知记录员。标本采集与产状测量点在分导线上的投影原则与记录员相同。联络员负责测绳的疏导与前、后两测手的联络工作。在进行地层剖面实测过程中,测绳常常被荆棘、树枝等缠绕,这时疏导人员必须及时疏导测绳,保证测量工作的顺利进行。另外,当前、后两测手就位并拉直测绳后,由于相隔距离较远,或者周围环境嘈杂,此时联络员应站在前、后两测手中间,听取两测手的导线测量读数,再平均两测手的测量读数,最后告知记录员记录。当两测手的测量读数误差超过3度必须要求他们重新测量。图1实测地层剖面导线布置示意图在各成员进行野外实际工作时,应充分了解各自的工作职责,尤其是前、后测手,应挑选两个相互调校的罗盘,以保证实测地层剖面工作中导线测量数据的一致性。模拟练习在正式进行野外实测地层剖面工作前,每个小组必须先在实习站内或附近的空地上做模拟练习,通过老师的指导,...
