化工老区下水道改造施工用电专项方案VIP免费

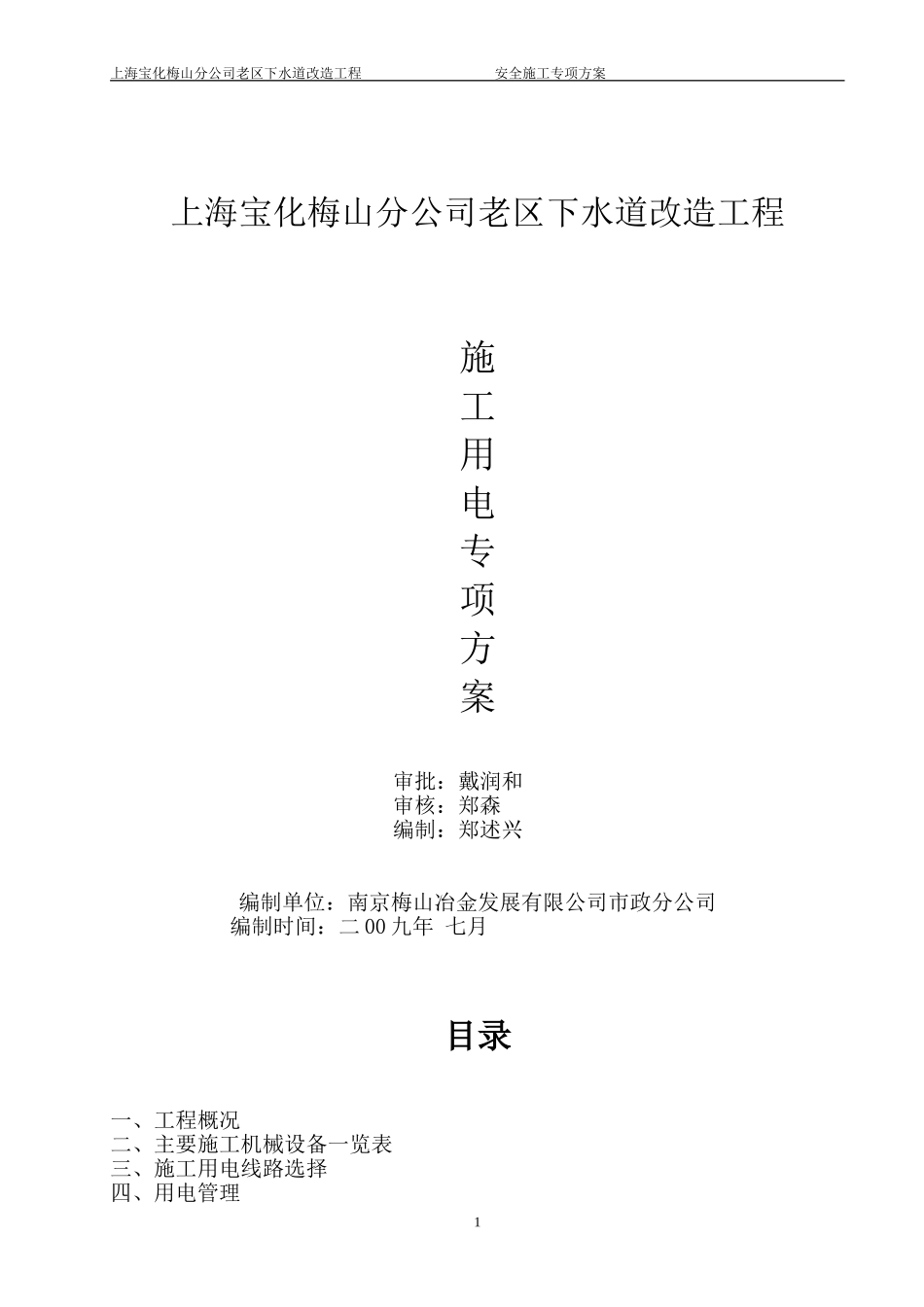

化工老区下水道改造施工用电专项方案_第1页
1/12

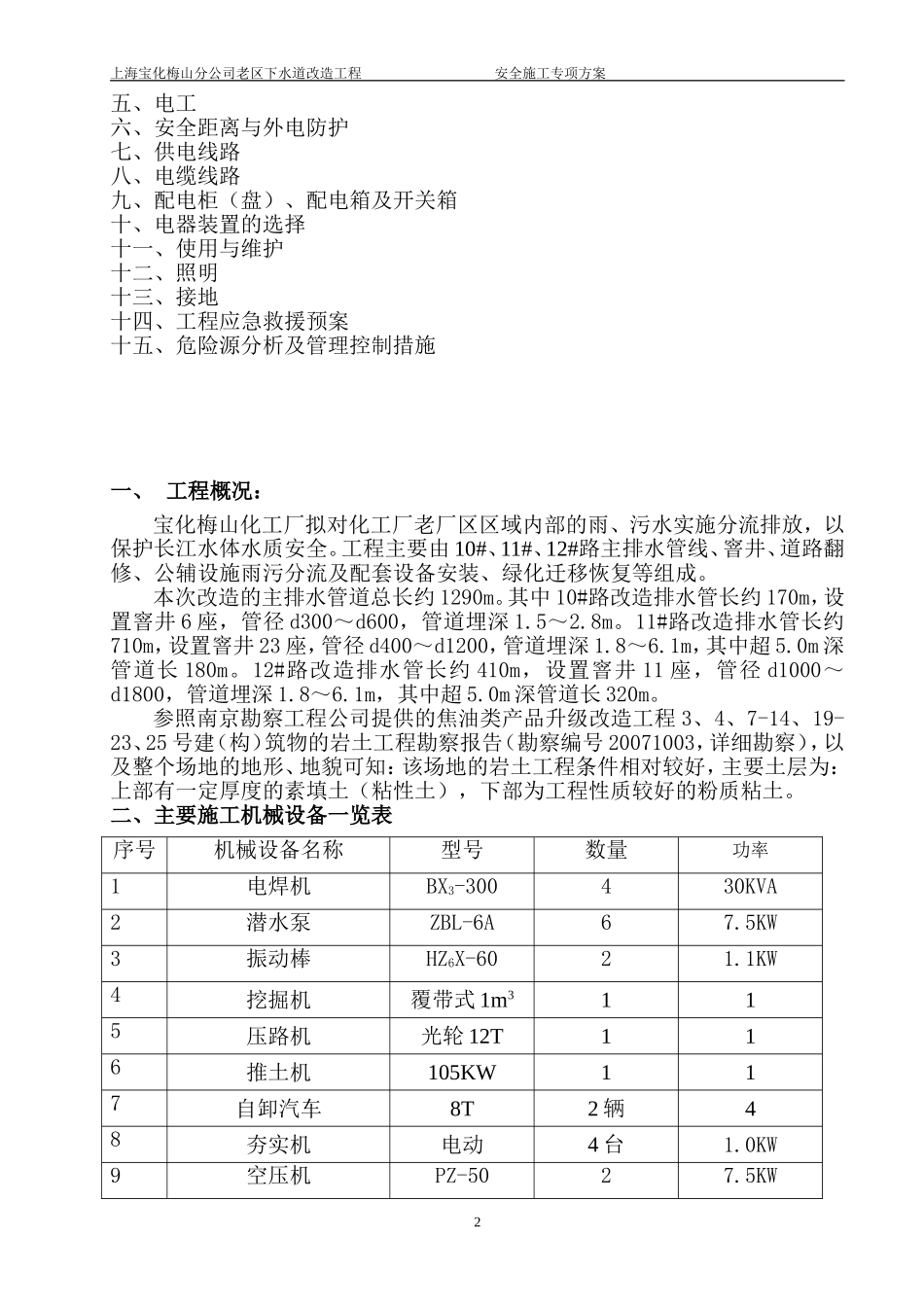

化工老区下水道改造施工用电专项方案_第2页
2/12
化工老区下水道改造施工用电专项方案_第3页
3/12
上海宝化梅山分公司老区下水道改造工程安全施工专项方案上海宝化梅山分公司老区下水道改造工程施工用电专项方案审批:戴润和审核:郑森编制:郑述兴编制单位:南京梅山冶金发展有限公司市政分公司编制时间:二00九年七月目录一、工程概况二、主要施工机械设备一览表三、施工用电线路选择四、用电管理1上海宝化梅山分公司老区下水道改造工程安全施工专项方案五、电工六、安全距离与外电防护七、供电线路八、电缆线路九、配电柜(盘)、配电箱及开关箱十、电器装置的选择十一、使用与维护十二、照明十三、接地十四、工程应急救援预案十五、危险源分析及管理控制措施一、工程概况:宝化梅山化工厂拟对化工厂老厂区区域内部的雨、污水实施分流排放,以保护长江水体水质安全。工程主要由10#、11#、12#路主排水管线、窨井、道路翻修、公辅设施雨污分流及配套设备安装、绿化迁移恢复等组成。本次改造的主排水管道总长约1290m。其中10#路改造排水管长约170m,设置窨井6座,管径d300~d600,管道埋深1.5~2.8m。11#路改造排水管长约710m,设置窨井23座,管径d400~d1200,管道埋深1.8~6.1m,其中超5.0m深管道长180m。12#路改造排水管长约410m,设置窨井11座,管径d1000~d1800,管道埋深1.8~6.1m,其中超5.0m深管道长320m。参照南京勘察工程公司提供的焦油类产品升级改造工程3、4、7-14、19-23、25号建(构)筑物的岩土工程勘察报告(勘察编号20071003,详细勘察),以及整个场地的地形、地貌可知:该场地的岩土工程条件相对较好,主要土层为:上部有一定厚度的素填土(粘性土),下部为工程性质较好的粉质粘土。二、主要施工机械设备一览表序号机械设备名称型号数量功率1电焊机BX3-300430KVA2潜水泵ZBL-6A67.5KW3振动棒HZ6X-6021.1KW4挖掘机覆带式1m3115压路机光轮12T116推土机105KW117自卸汽车8T2辆48夯实机电动4台1.0KW9空压机PZ-5027.5KW2上海宝化梅山分公司老区下水道改造工程安全施工专项方案10室外照明投光灯41.0KW三、施工用电线路选择施工用电总容量分析(1)施工设备:空气压缩机2台,每台使用功率为7.5kw;搅拌机1台,使用功率为12kw;电焊机4台,每台功率16kw;排水用潜水电泵6台,每台功率7.5kw.(2)生活照明10kw;综合以上投用设备和施工安排要求,现场电力保证:300kw。1、导线选择本工程主要施工用电电源由甲方指定点来引接,引接电源线采用3×50+1×25㎜2铜芯电缆。本工程根据现场机械设备配置情况,决定采用四个回路。具体计算如下:回路I,施工机械为钢筋机械,电焊机,总功率约40KW。导线截面选择选用3*25+1*16mm铜芯电缆线。回路Ⅱ。施工机械为砼搅拌机、砂浆机、水泵及木工机械。总功率约37.5KW。导线截面选择选用3*25+1*16mm铜芯电缆线。回路Ⅲ。施工机械为井架、振动棒、室外照明等,此类机械一般不是持续工作,按全部同时工作考虑,总功率约37.5KW。导线截面选择选用3*25+1*16mm铜芯电缆线。另外生活用电单独设一个回路,选用10mm2铜芯塑料线,宿舍区供电采用36V电压供电。2、线路敷设本工程施工用电均采用暗埋的方法,线路外侧用PVC管做绝缘管。每一回路设置一个分级配电箱,控制本回路的机械设备,各回路的设备另设未级配电箱,控制本设备。从配电房引出的线路,采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设,架设完毕经公司安全科验收合格才开始使用。安全用电技术措施及电气防火措施①、整个施工现场供电系统采用TN-S按零保护系统,动力Ⅰ、Ⅱ、Ⅲ回路均采用三相五线制,并在1DX、2DX、3DX旁重复接地,接地体及接地电阻均按国家规范要求施工。②、防雷接地均按JGJ46-2005规范执行。③、所有用电设备的金属外壳全部与保护零线PE相连接,全部开关箱均装漏电保护器。④、所有电箱均采用标准电箱,并在总箱、1DX、2DX、3DX处设置干粉灭火器。⑤、对所有的接地点及保护零线每月定期检查,测试交验做好记录。⑥、现场所有临时用电均按《施工现场临时用电安全技术规范》JGJ46-2005执行。四、用电管理:⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-2005”编制用电施工组织设计制定安全用电技术措施和电气防火措施。⒉临时用电...
