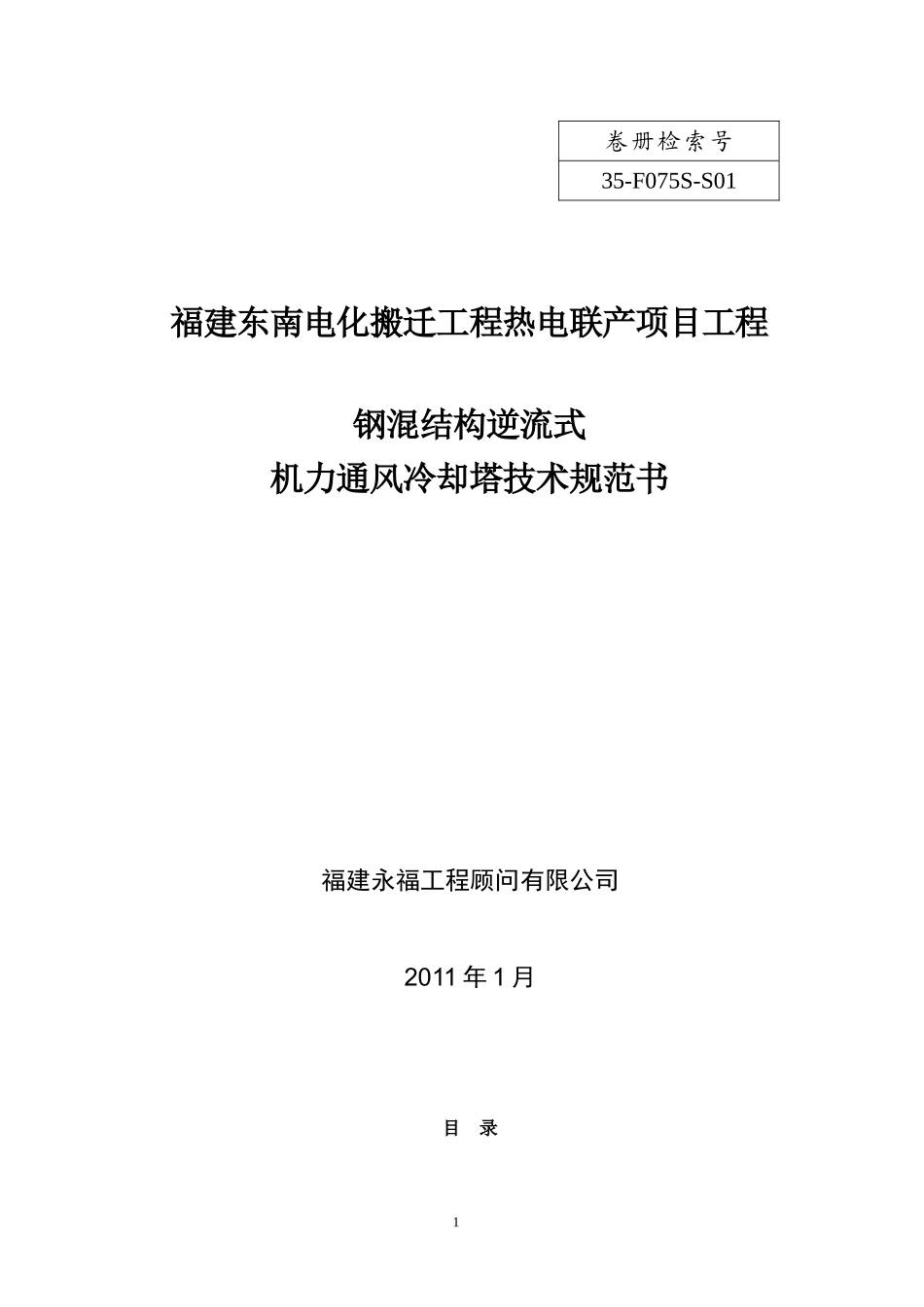

卷册检索号35-F075S-S01福建东南电化搬迁工程热电联产项目工程钢混结构逆流式机力通风冷却塔技术规范书福建永福工程顾问有限公司2011年1月目录1一、总则......................................................2二、设计环境及气象条件.......................................6三、设计技术指标..............................................8四、设备技术要求.............................................10五、质量保证及试验...........................................16六、技术文件、资料和图纸.....................................20七、供货界区.................................................21八、油漆、包装、运输要求.....................................21九、设备标记、技术服务、培训及设计联络.......................22一、总则本规范书规定了福建东南电化搬迁工程热电联产项目工程1×40MW抽凝汽轮发电机组的冷却塔系统的采购要求，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和现行工业标准的优质产品。本规范书对投标方首要条件是其产品在相同容量工程或相似条件下有10台以上运行业绩并成功运行3年，以证明安全可靠，或能提供引进成熟技术进行合作生产的产品，不得提供没有运行经验的设备。投标方应提供同类型设备生产业绩资料（包括用户鉴定意见书）。投标方在投标文件中需对提出的技术方案、工艺流程、设备参数及运行进行详细描述说明。本规范书所使用的标准如遇与投标方执行的标准发生矛盾时，按较高2标准执行。供货范围内所有设备的设计、相关的联络会及采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应承诺招标方不承担有关设备专利的一切责任。投标方对招标文件的偏差（无论多少或者微小）都要以书面形式清楚地写进技术差异表上，否则招标方将认为投标方完全接受和同意本技术规范的要求。以本规范书和双方确认的澄清文件为基础编制的技术协议书将作为采购合同的附件，与合同正文具有同等效力。在签订合同之后，招标方保留对技术协议书提出补充要求和修改的权利，投标方应予以配合。若提出修改，具体项目和条件由招投标双方共同商定。投标方提供的设备和技术文件（包括图纸）应采用KKS编码系统，编码深度满足DCS、PLC控制的要求，对设备易损件应予编码，投标方应对此进行承诺。由招标方提供KKS编码原则，具体编码细则和要求在设计联络会上商定。本招标书供货范围内的同类型设备、部件、元器件等应采用同一品牌、型号，备品备件具有互换性。投标方对成套设备（含辅助系统与设备）负有全部技术责任，包括分包（或采购）的设备和零部件。投标方应邀请招标方参加主要分包、外购设备的招标和技术谈判，具体清单在技术谈判时商定。分包、外购设备和零部件技术上由投标方负责归口协调。投标方对于分包设备和主要外购零部件将在投标文件中至少推荐3家产品，最终选择权归招标方，在技术谈判时由招标方确认。2遵循标准机力通风冷却塔的制造、安装及测试应满足以下规范或标准：大型玻璃纤维增强塑料冷却塔（GB7190.2―1997）塑料部件技术条件（DL/T742-2001）工业循环冷却水设计规范（GBJ102―97）化工企业冷却塔设计规定（HG20522―92）建筑结构荷载规范（GBJ9―87）混凝土结构设计规范（GB50010―2002）建筑地基基础设计规范（GB50007―2002）建筑抗震设计规范（GBJ11―89）风机、水泵、电动机、减速器和传动轴应遵循相关国家标准或规范。GB1220-84不锈钢棒GB2100-80不锈耐酸钢铸件技术条件GB3077-88合金结构钢技术条件GB3323-87钢熔化焊对接接头射线照相和质量分级GB5677-85铸钢件射线照相及底片等级分类方法GB7233-87铸钢件超声探伤及质量评级方法GB9113-88整体钢制管法兰GB9115-88对焊钢制法兰GB9239-88刚性转子平衡品质许用不平衡的确定3GB9439-88灰铸铁件GB11352-89一般工业用铸造碳钢...
