三菱PLC程序设计(两地控制一个灯)VIP免费

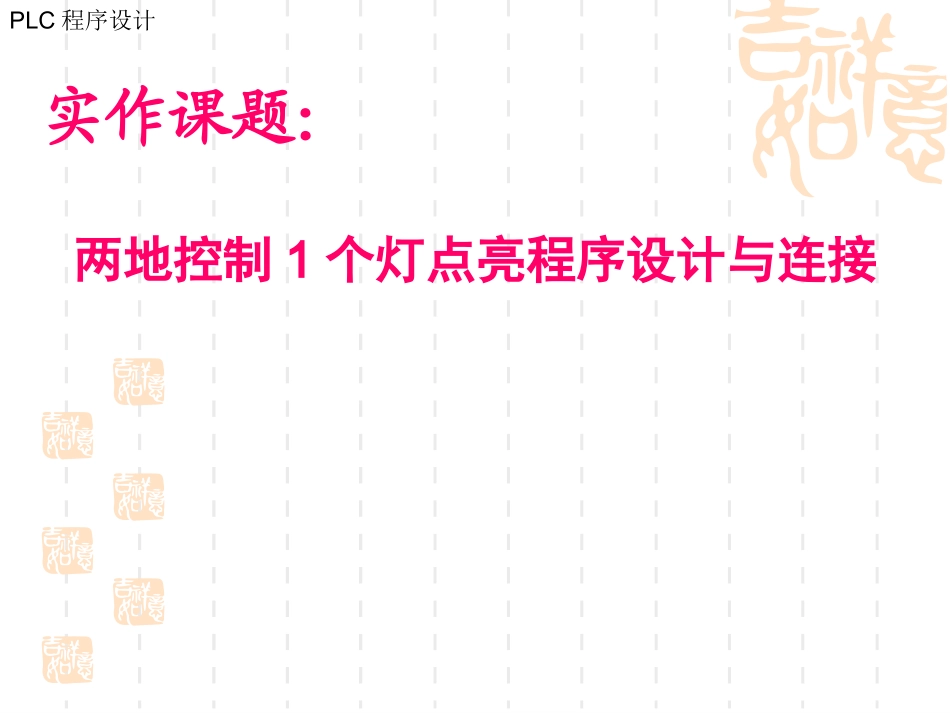

三菱PLC程序设计(两地控制一个灯)_第1页
1/8

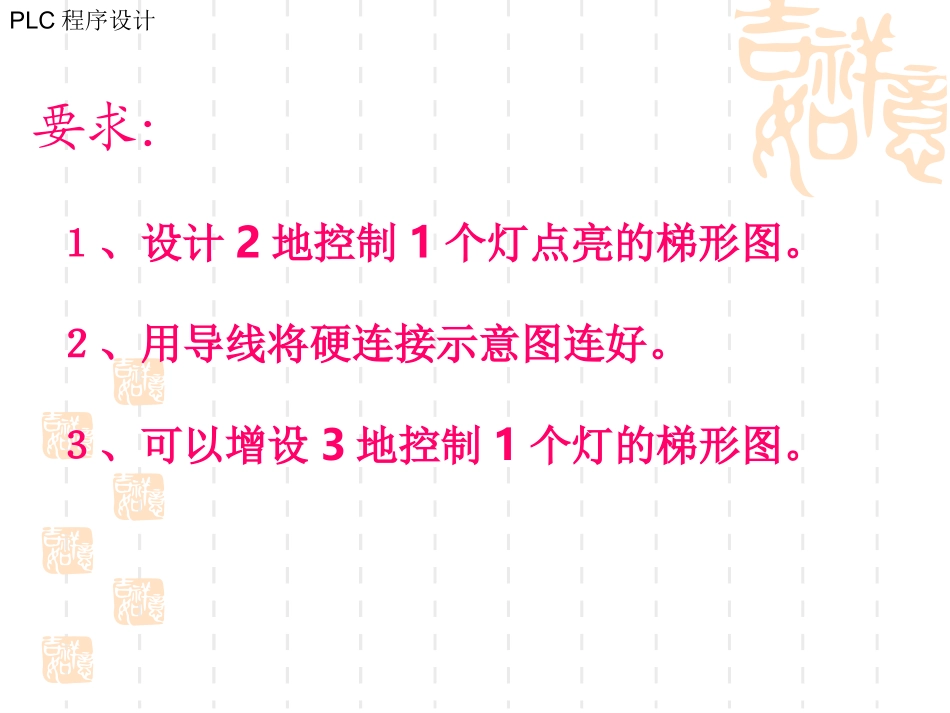

三菱PLC程序设计(两地控制一个灯)_第2页
2/8

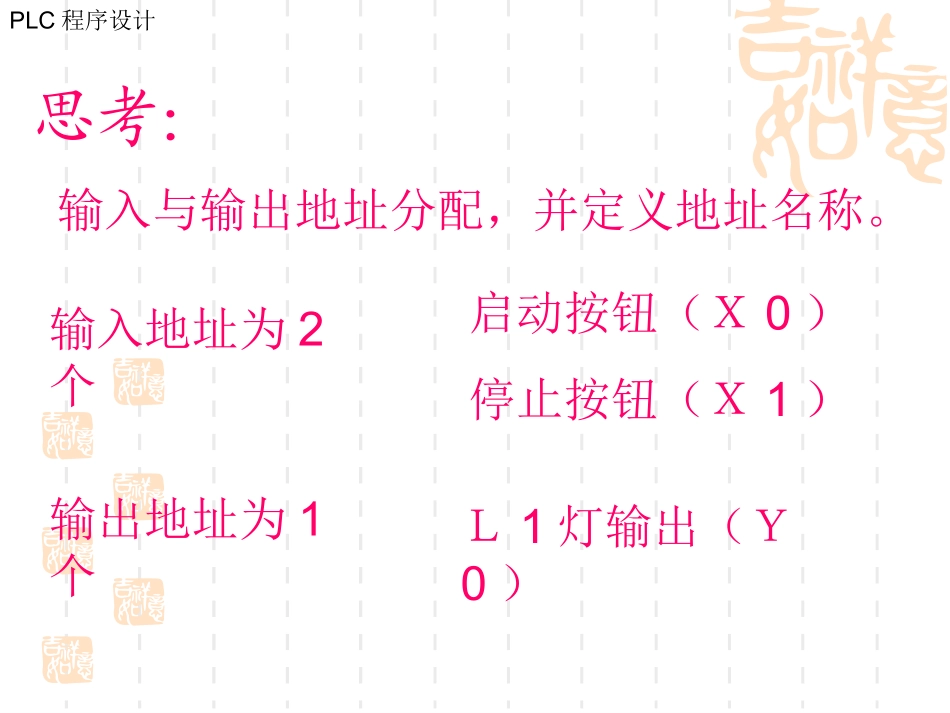

三菱PLC程序设计(两地控制一个灯)_第3页
3/8
PLC程序设计两地控制1个灯点亮程序设计与连接实作课题:PLC程序设计1、设计2地控制1个灯点亮的梯形图。2、用导线将硬连接示意图连好。3、可以增设3地控制1个灯的梯形图。要求:PLC程序设计输入与输出地址分配,并定义地址名称。思考:输入地址为2个启动按钮(X0)停止按钮(X1)L1灯输出(Y0)输出地址为1个PLC程序设计电路原理图L1X1X0~220VPLC程序设计设计梯形图X001X000第一个开关X001第二个开关Y000输出继电器X000Y000Y000X000X000ENDENDX001PLC程序设计BCNAL1COM1COM2COM0Y1Y2Y3Y0X0X1X2COM三菱PLCX1X0PLC程序设计还可以设计出哪些程序来控制1个灯的不同点亮方式。硬件连接有何不同?又如何设计梯形图?思考PLC程序设计课后作业:要求:1、设计3地、4地控制1个灯的程序。2、思考硬件如何连接?并画出示意图。设计程序并连线
