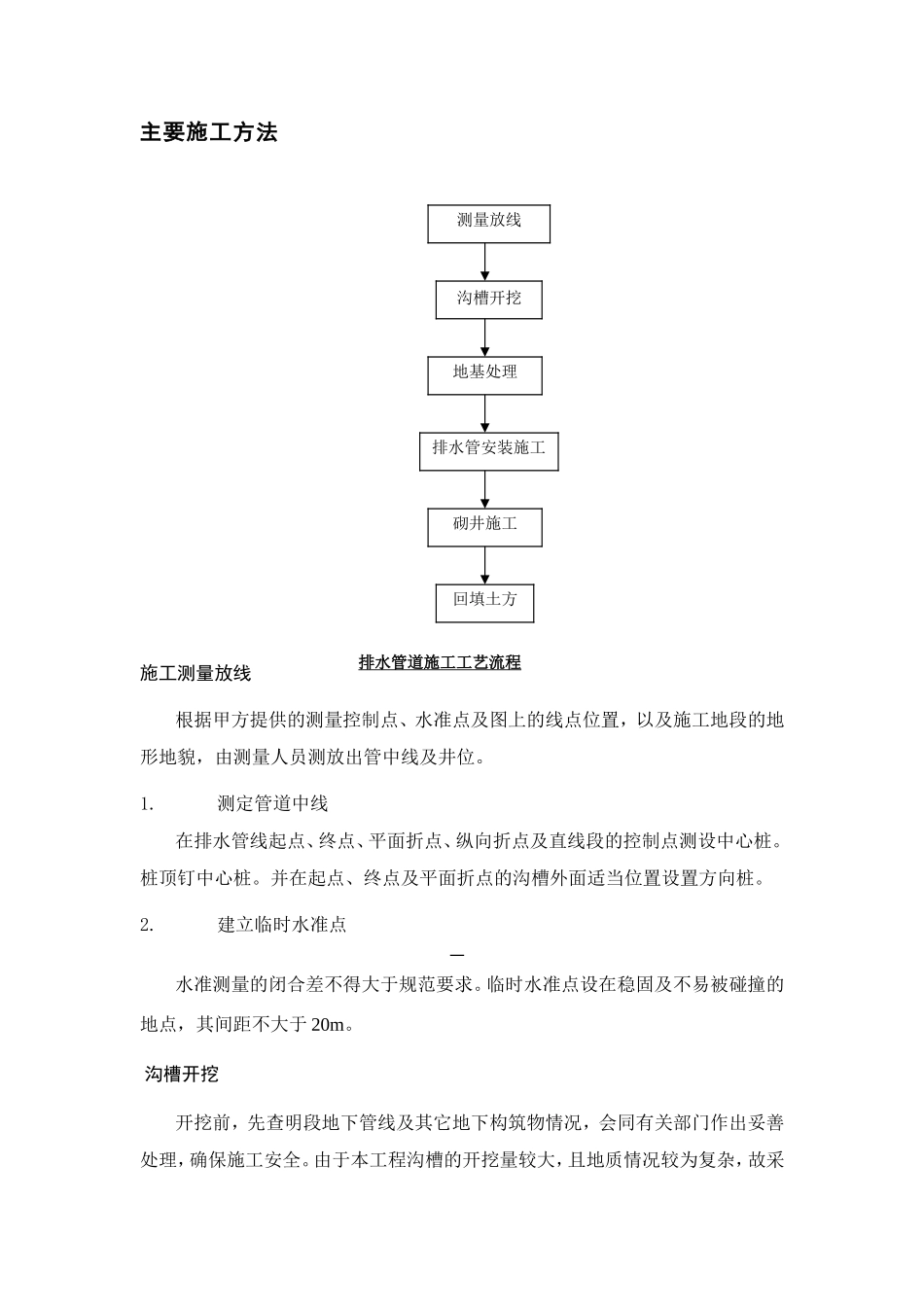

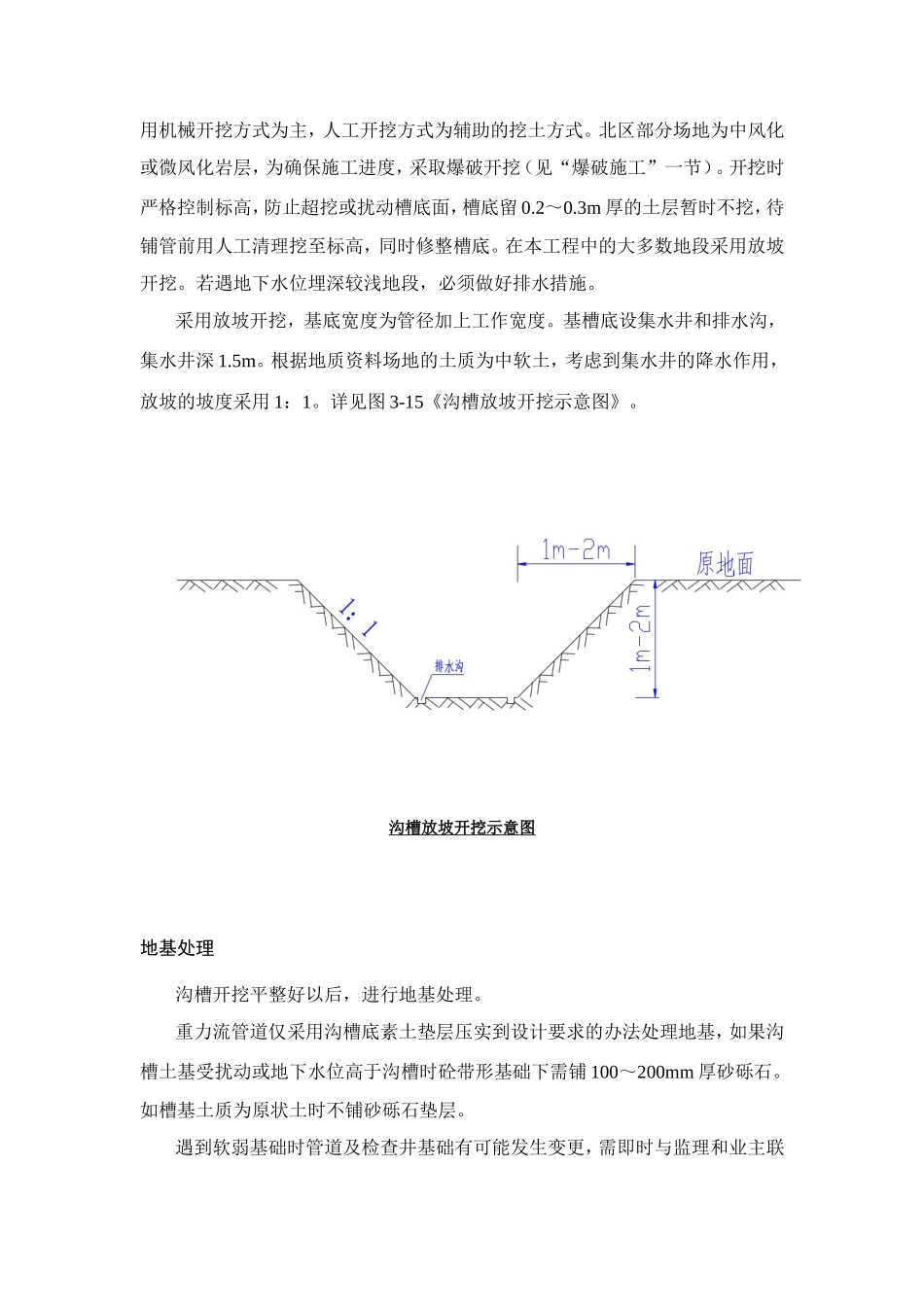

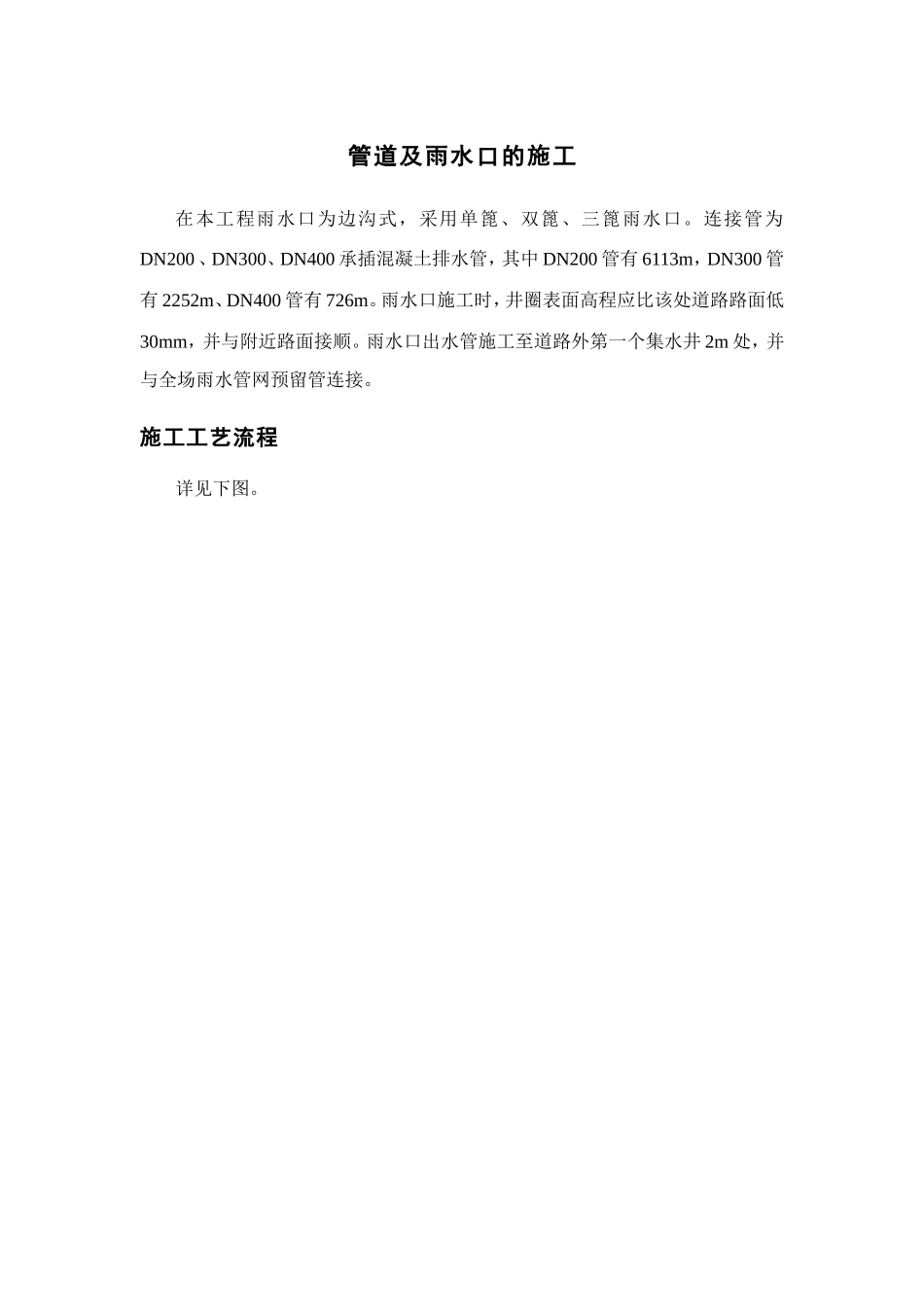

管道及雨水口的施工在本工程雨水口为边沟式，采用单篦、双篦、三篦雨水口。连接管为DN200、DN300、DN400承插混凝土排水管，其中DN200管有6113m，DN300管有2252m、DN400管有726m。雨水口施工时，井圈表面高程应比该处道路路面低30mm，并与附近路面接顺。雨水口出水管施工至道路外第一个集水井2m处，并与全场雨水管网预留管连接。施工工艺流程详见下图。主要施工方法施工测量放线根据甲方提供的测量控制点、水准点及图上的线点位置，以及施工地段的地形地貌，由测量人员测放出管中线及井位。1.测定管道中线在排水管线起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。桩顶钉中心桩。并在起点、终点及平面折点的沟槽外面适当位置设置方向桩。2.建立临时水准点水准测量的闭合差不得大于规范要求。临时水准点设在稳固及不易被碰撞的地点，其间距不大于20m。沟槽开挖开挖前，先查明段地下管线及其它地下构筑物情况，会同有关部门作出妥善处理，确保施工安全。由于本工程沟槽的开挖量较大，且地质情况较为复杂，故采测量放线沟槽开挖排水管安装施工地基处理回填土方砌井施工排水管道施工工艺流程用机械开挖方式为主，人工开挖方式为辅助的挖土方式。北区部分场地为中风化或微风化岩层，为确保施工进度，采取爆破开挖（见“爆破施工”一节）。开挖时严格控制标高，防止超挖或扰动槽底面，槽底留0.2～0.3m厚的土层暂时不挖，待铺管前用人工清理挖至标高，同时修整槽底。在本工程中的大多数地段采用放坡开挖。若遇地下水位埋深较浅地段，必须做好排水措施。采用放坡开挖，基底宽度为管径加上工作宽度。基槽底设集水井和排水沟，集水井深1.5m。根据地质资料场地的土质为中软土，考虑到集水井的降水作用，放坡的坡度采用1：1。详见图3-15《沟槽放坡开挖示意图》。沟槽放坡开挖示意图地基处理沟槽开挖平整好以后，进行地基处理。重力流管道仅采用沟槽底素土垫层压实到设计要求的办法处理地基，如果沟槽土基受扰动或地下水位高于沟槽时砼带形基础下需铺100～200mm厚砂砾石。如槽基土质为原状土时不铺砂砾石垫层。遇到软弱基础时管道及检查井基础有可能发生变更，需即时与监理和业主联运管下管稳管接口施工系，协商解决。3.素土垫层施工先清除槽底的全部软弱土层，然后分层回填素土，填土从最低部分开始，分层铺设，分层夯实；夯实达到设计要求后，立即进行下道工序施工，防止水浸、晒裂。4.砂石垫层施工砂石垫层所需材料，采用颗粒级配良好、质地坚硬的中砂、粗砂、砾石、卵石和碎石。铺砂前将槽内的浮土清除，槽底和两侧如有孔洞则先填实；捣实方法采用插振法，待垫层淋水达到饱和状态后，用插入式振动器振捣，插入间距不大于振动有效半径的1.4倍，避免插至土层。砂石垫层每层夯实后的砂石空隙比要小于0.65。排水管道安装施工5.混凝土管施工按设计要求，接口形式为承插式，采用石棉水泥接口。(1).施工工艺流程：详见下图。排水管道安装施工工艺流程(2).主要施工方法A.运管根据施工现场条件进人施工现场的管材尽量沿管线分散堆放，以利下管。如无条件也可集中存放。集中存放的管材，在下管前应运到下管现场。运管时，如需校正方向，应停止前进，由一人统一指挥，用撬棍、垫木进行校正，严禁管头站人作配重，或在运行中用撬棍迎头校正。当运管就位后，应垂直沟槽放置，并用石块打眼固定。B.下管由于管径较小，本工程采用人工下管方法。采用人工压绳下管法，用两根大绳分别套住管节的两端，然后分别将两根大绳的一端用数人脚踩牢固，并用手拉紧绳子的另一端，在专人指挥下，徐徐放松绳子，直至将管节放至沟槽底部。详见下图所示。1-撬棍；2-大绳人工压绳下管示意图C.稳管稳管时将管子按照设计的高程和平面位置稳固在地基和基础上。其施工程序包括：做基础→铺管→基座混凝土浇筑→管道接口。在本工程中为了加快工程进度采取“四合一”稳管的施工方法施工。四合一稳管法将管道基础、铺管、浇筑管座混凝土和接口四道工序连续操作能大大缩短工期，且整体性好。施工时，混凝土的和易性要好、流动性要低，石料粒径一般不大于25mm，坍落度不大于3cm；模板的支设要牢固，保证管道安装时不变形。...
