列管式油水冷却器说明书(标准版)1VIP免费

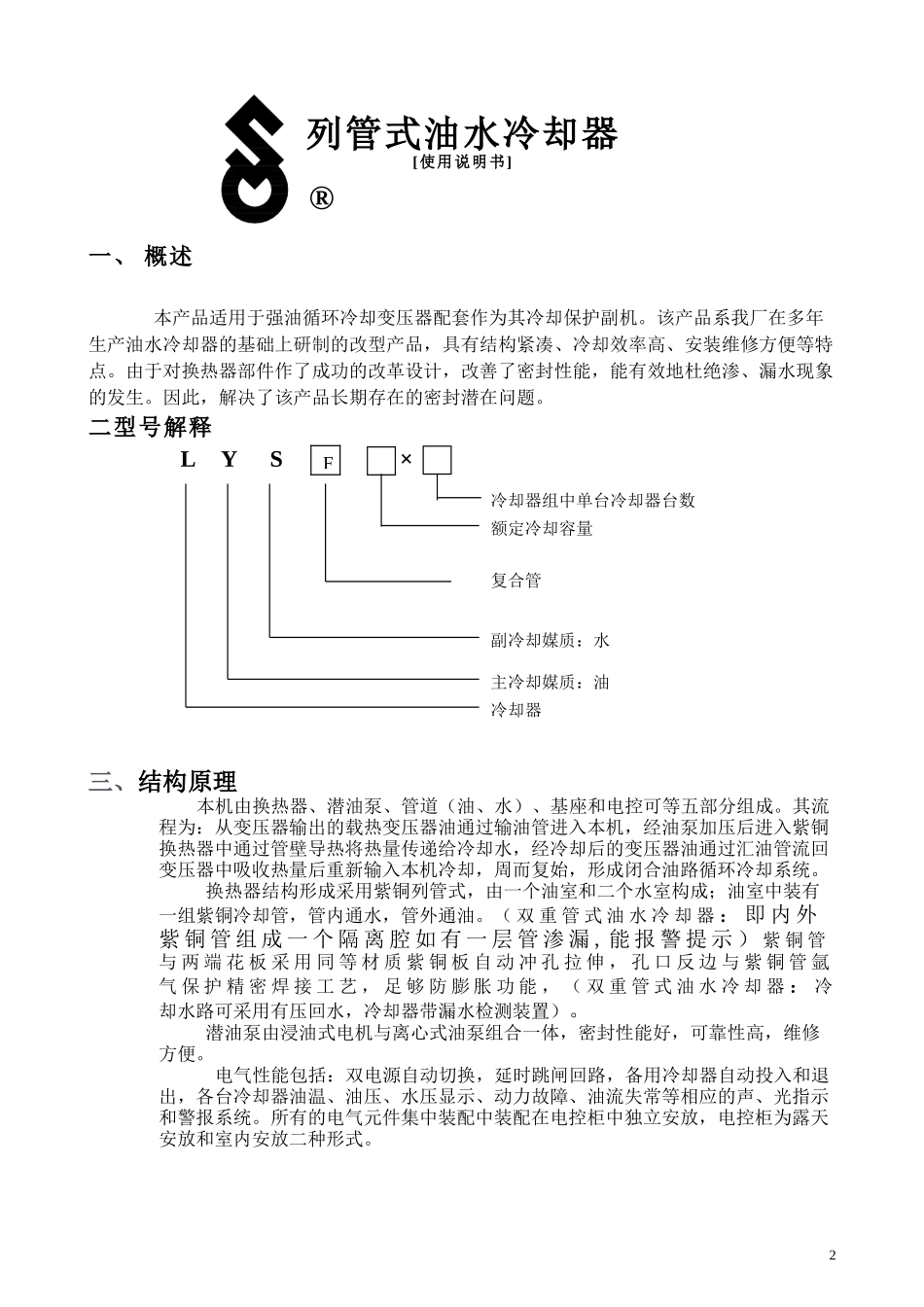

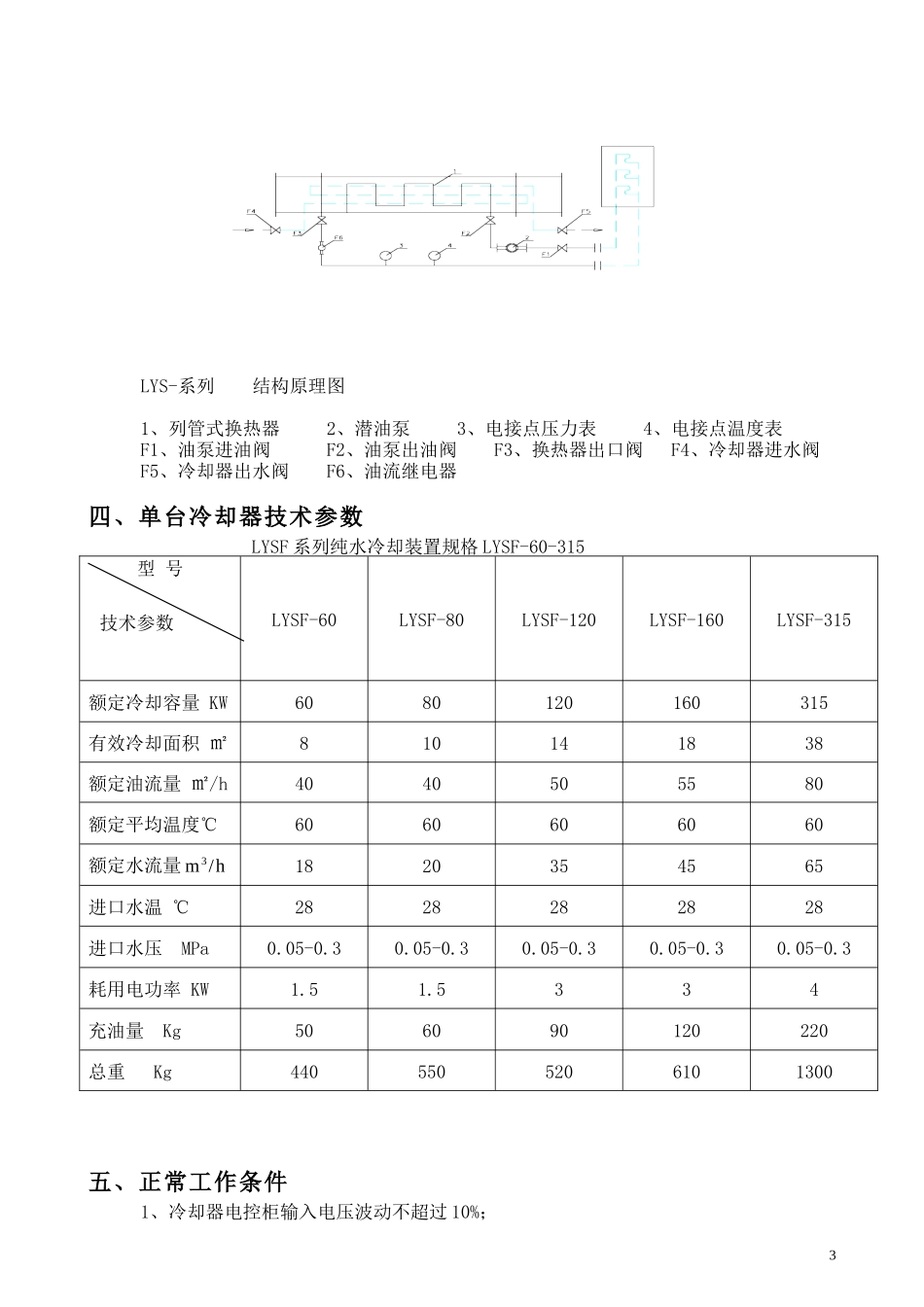

企业简介“三琛”公司位于二十一世纪第一缕曙光照到中国的所在地，浙江东南沿海开放城市，“温岭市”。交通十分便捷，从上海，杭州，宁波，温州均有高速快巴直达。本公司是国内最早专业从事电气冷却器和相应配套设备的研发，设计，制造，服务于一体的高新技术品牌企业。公司拥有多项发明专利：压力机专利号：ZL99101183.X.国际专利主分类号：B30B1/32，板式热交热器专利号：ZL98116425.0.国际专利主分类号：F28D1/03。企业产品主要应用于有色金属冶炼，氯碱化工，超高压输变电行业和饮料机械行业等，公司主导产品有油风冷却器（XBR板式油风冷却器、紫铜管油风冷却器），油水冷却器（XBR板式油水冷却器、紫铜复合管油水冷却器、螺旋板式油水冷却器）、纯水冷却器、水风冷却器、冷凝器、蒸发器、热交换器等，产品具有冷却效率高，实用性强，坚固耐用，安全可靠，维护方便等优点。并严格执行ISO9001：2000质量管理体系。公司产品于2000年通过科学技术部科技型中小企业技术创新基金管理中心批准，并获得国家项目基金支持。“关注用户，诚信服务”是三琛人的宗旨，公司产品遍布全国并出口印度、伊朗、越南、缅甸.墨西哥等国，公司推行营销一体化的策略，具有完善的售后服务团队，真正做到客户满意，就是“三琛”人追求的目标。公司诚邀广大新老用户及行业专家来我公司考察，指导，我公司将热情接待，提供一切方便。经营纲领：以人才为根本，共谋发展出路以质量为保证，制造优良产品以市场为导向，紧追市场需求以科技为基础，不断发展创新。1列管式油水冷却器[使用说明书]一、概述本产品适用于强油循环冷却变压器配套作为其冷却保护副机。该产品系我厂在多年生产油水冷却器的基础上研制的改型产品，具有结构紧凑、冷却效率高、安装维修方便等特点。由于对换热器部件作了成功的改革设计，改善了密封性能，能有效地杜绝渗、漏水现象的发生。因此，解决了该产品长期存在的密封潜在问题。二型号解释LYS×三、结构原理本机由换热器、潜油泵、管道（油、水）、基座和电控可等五部分组成。其流程为：从变压器输出的载热变压器油通过输油管进入本机，经油泵加压后进入紫铜换热器中通过管壁导热将热量传递给冷却水，经冷却后的变压器油通过汇油管流回变压器中吸收热量后重新输入本机冷却，周而复始，形成闭合油路循环冷却系统。换热器结构形成采用紫铜列管式，由一个油室和二个水室构成；油室中装有一组紫铜冷却管，管内通水，管外通油。（双重管式油水冷却器：即内外紫铜管组成一个隔离腔如有一层管渗漏,能报警提示）紫铜管与两端花板采用同等材质紫铜板自动冲孔拉伸，孔口反边与紫铜管氩气保护精密焊接工艺，足够防膨胀功能，（双重管式油水冷却器：冷却水路可采用有压回水，冷却器带漏水检测装置）。潜油泵由浸油式电机与离心式油泵组合一体，密封性能好，可靠性高，维修方便。电气性能包括：双电源自动切换，延时跳闸回路，备用冷却器自动投入和退出，各台冷却器油温、油压、水压显示、动力故障、油流失常等相应的声、光指示和警报系统。所有的电气元件集中装配中装配在电控柜中独立安放，电控柜为露天安放和室内安放二种形式。2®F冷却器组中单台冷却器台数额定冷却容量复合管副冷却媒质：水主冷却媒质：油冷却器LYS-系列结构原理图1、列管式换热器2、潜油泵3、电接点压力表4、电接点温度表F1、油泵进油阀F2、油泵出油阀F3、换热器出口阀F4、冷却器进水阀F5、冷却器出水阀F6、油流继电器四、单台冷却器技术参数LYSF系列纯水冷却装置规格LYSF-60-315型号LYSF-60LYSF-80LYSF-120LYSF-160LYSF-315额定冷却容量KW6080120160315有效冷却面积㎡810141838额定油流量㎡/h4040505580额定平均温度℃6060606060额定水流量m3/h1820354565进口水温℃2828282828进口水压MPa0.05-0.30.05-0.30.05-0.30.05-0.30.05-0.3耗用电功率KW1.51.5334充油量Kg506090120220总重Kg4405505206101300五、正常工作条件1、冷却器电控柜输入电压波动不超过10%；3技术参数2、冷却水质应符合以下条件：（1）PH—9（2）不含对铜、铁产生化学腐蚀的电解质；（3）不溶物含量不大于50mg/L。（不明显混蚀）六、安装与运行1、根据底脚...
