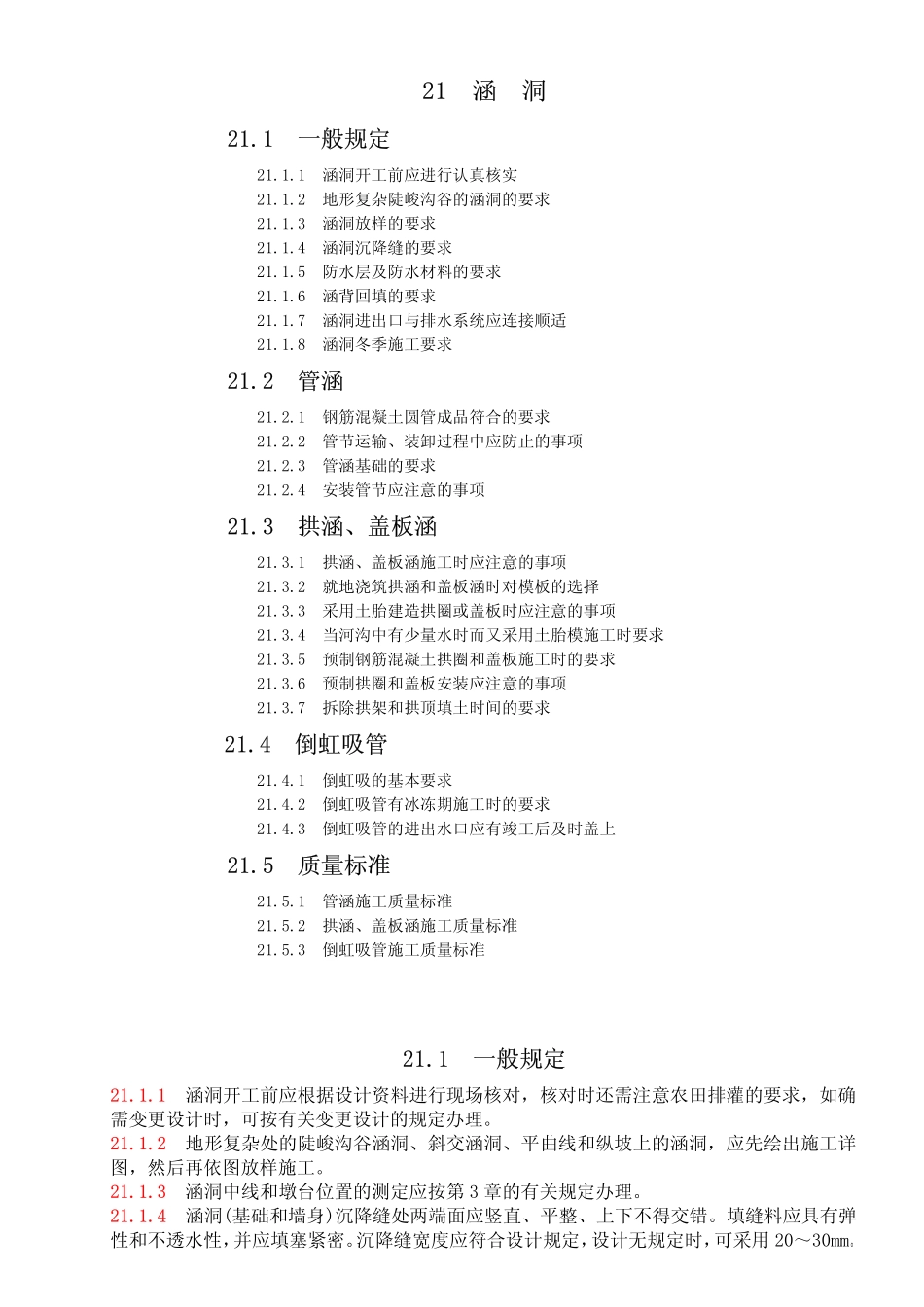

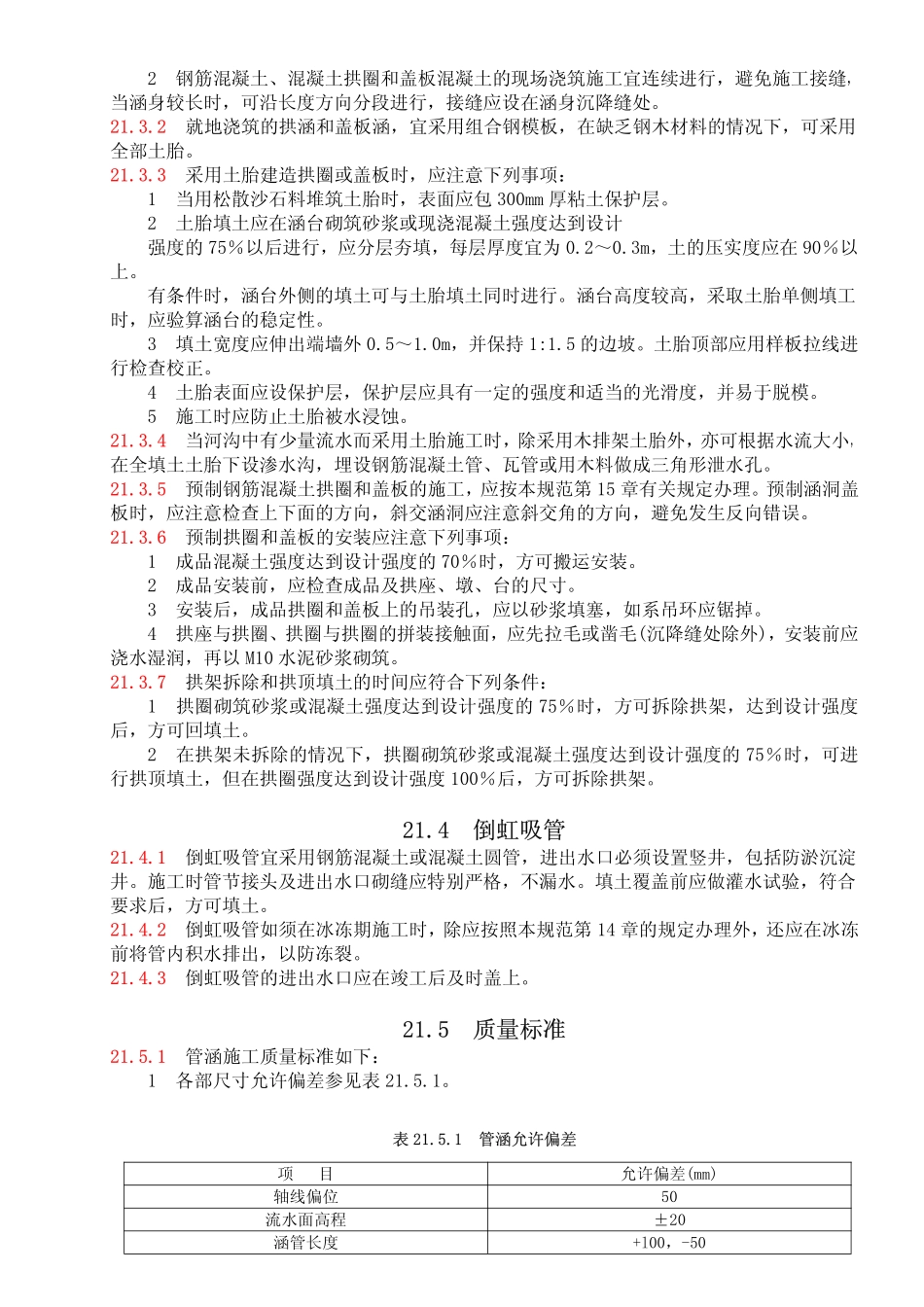

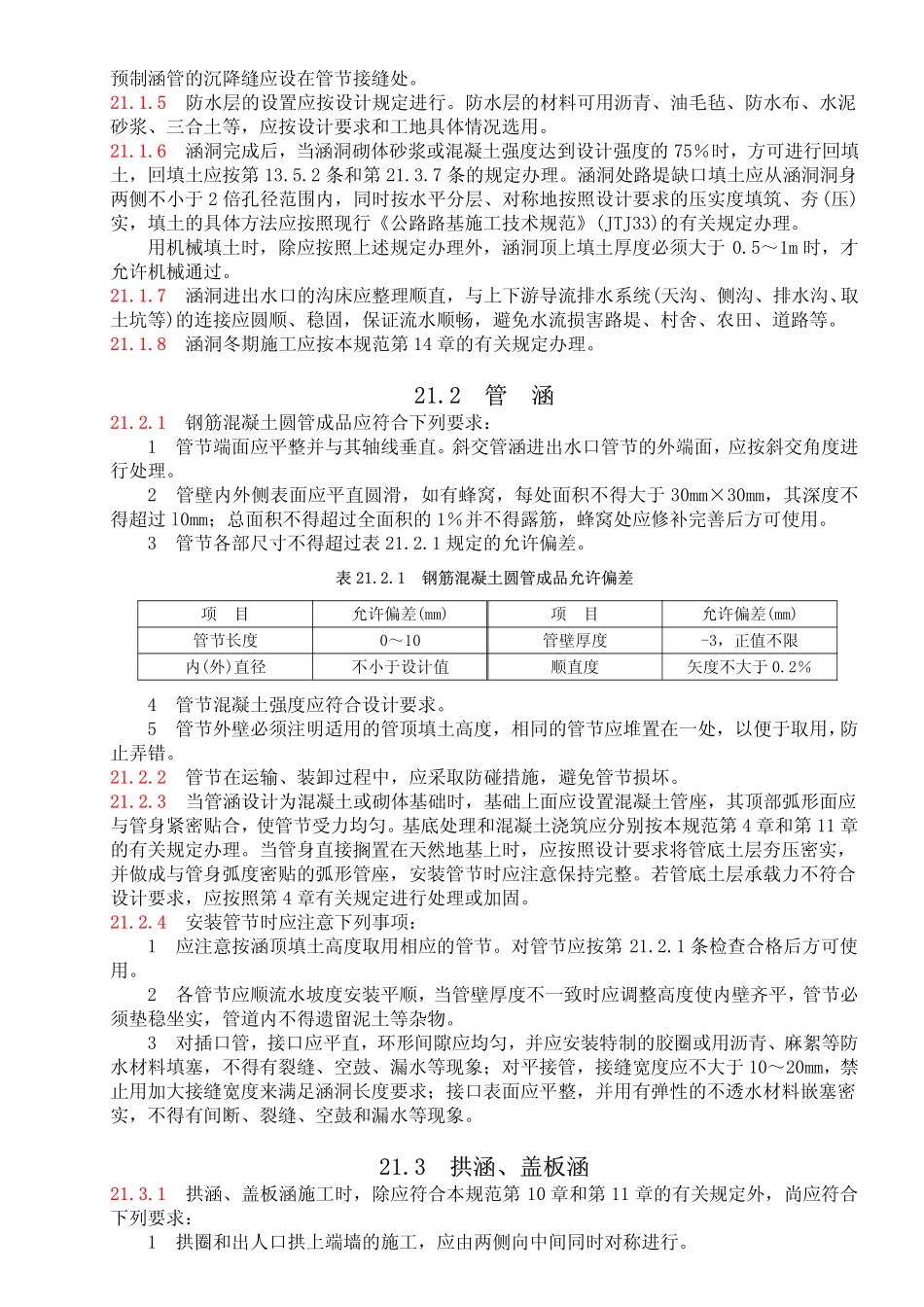

21涵洞21.1一般规定21.1.1涵洞开工前应进行认真核实21.1.2地形复杂陡峻沟谷的涵洞的要求21.1.3涵洞放样的要求21.1.4涵洞沉降缝的要求21.1.5防水层及防水材料的要求21.1.6涵背回填的要求21.1.7涵洞进出口与排水系统应连接顺适21.1.8涵洞冬季施工要求21.2管涵21.2.1钢筋混凝土圆管成品符合的要求21.2.2管节运输、装卸过程中应防止的事项21.2.3管涵基础的要求21.2.4安装管节应注意的事项21.3拱涵、盖板涵21.3.1拱涵、盖板涵施工时应注意的事项21.3.2就地浇筑拱涵和盖板涵时对模板的选择21.3.3采用土胎建造拱圈或盖板时应注意的事项21.3.4当河沟中有少量水时而又采用土胎模施工时要求21.3.5预制钢筋混凝土拱圈和盖板施工时的要求21.3.6预制拱圈和盖板安装应注意的事项21.3.7拆除拱架和拱顶填土时间的要求21.4倒虹吸管21.4.1倒虹吸的基本要求21.4.2倒虹吸管有冰冻期施工时的要求21.4.3倒虹吸管的进出水口应有竣工后及时盖上21.5质量标准21.5.1管涵施工质量标准21.5.2拱涵、盖板涵施工质量标准21.5.3倒虹吸管施工质量标准21.1一般规定21.1.1涵洞开工前应根据设计资料进行现场核对，核对时还需注意农田排灌的要求，如确需变更设计时，可按有关变更设计的规定办理。21.1.2地形复杂处的陡峻沟谷涵洞、斜交涵洞、平曲线和纵坡上的涵洞，应先绘出施工详图，然后再依图放样施工。21.1.3涵洞中线和墩台位置的测定应按第3章的有关规定办理。21.1.4涵洞(基础和墙身)沉降缝处两端面应竖直、平整、上下不得交错。填缝料应具有弹性和不透水性，并应填塞紧密。沉降缝宽度应符合设计规定，设计无规定时，可采用20～30mm。预制涵管的沉降缝应设在管节接缝处。21.1.5防水层的设置应按设计规定进行。防水层的材料可用沥青、油毛毡、防水布、水泥砂浆、三合土等，应按设计要求和工地具体情况选用。21.1.6涵洞完成后，当涵洞砌体砂浆或混凝土强度达到设计强度的75％时，方可进行回填土，回填土应按第13.5.2条和第21.3.7条的规定办理。涵洞处路堤缺口填土应从涵洞洞身两侧不小于2倍孔径范围内，同时按水平分层、对称地按照设计要求的压实度填筑、夯(压)实，填土的具体方法应按照现行《公路路基施工技术规范》(JTJ33)的有关规定办理。用机械填土时，除应按照上述规定办理外，涵洞顶上填土厚度必须大于0.5～1m时，才允许机械通过。21.1.7涵洞进出水口的沟床应整理顺直，与上下游导流排水系统(天沟、侧沟、排水沟、取土坑等)的连接应圆顺、稳固，保证流水顺畅，避免水流损害路堤、村舍、农田、道路等。21.1.8涵洞冬期施工应按本规范第14章的有关规定办理。21.2管涵21.2.1钢筋混凝土圆管成品应符合下列要求：1管节端面应平整并与其轴线垂直。斜交管涵进出水口管节的外端面，应按斜交角度进行处理。2管壁内外侧表面应平直圆滑，如有蜂窝，每处面积不得大于30mm×30mm，其深度不得超过l0mm；总面积不得超过全面积的1％并不得露筋，蜂窝处应修补完善后方可使用。3管节各部尺寸不得超过表21.2.1规定的允许偏差。表21.2.1钢筋混凝土圆管成品允许偏差项目允许偏差(mm)项目允许偏差(mm)管节长度0～10管壁厚度-3，正值不限内(外)直径不小于设计值顺直度矢度不大于0.2％4管节混凝土强度应符合设计要求。5管节外壁必须注明适用的管顶填土高度，相同的管节应堆置在一处，以便于取用，防止弄错。21.2.2管节在运输、装卸过程中，应采取防碰措施，避免管节损坏。21.2.3当管涵设计为混凝土或砌体基础时，基础上面应设置混凝土管座，其顶部弧形面应与管身紧密贴合，使管节受力均匀。基底处理和混凝土浇筑应分别按本规范第4章和第11章的有关规定办理。当管身直接搁置在天然地基上时，应按照设计要求将管底土层夯压密实，并做成与管身弧度密贴的弧形管座，安装管节时应注意保持完整。若管底土层承载力不符合设计要求，应按照第4章有关规定进行处理或加固。21.2.4安装管节时应注意下列事项：1应注意按涵顶填土高度取用相应的管节。对管节应按第21.2.1条检查合格后方可使用。2各管节应顺流水坡度安装平顺，当管壁厚度不一致时应调整高度使内壁齐平，管节必须垫稳坐实，管道内不得遗留泥土等杂物。3对插口管，接口应平直，环形间隙应均...
