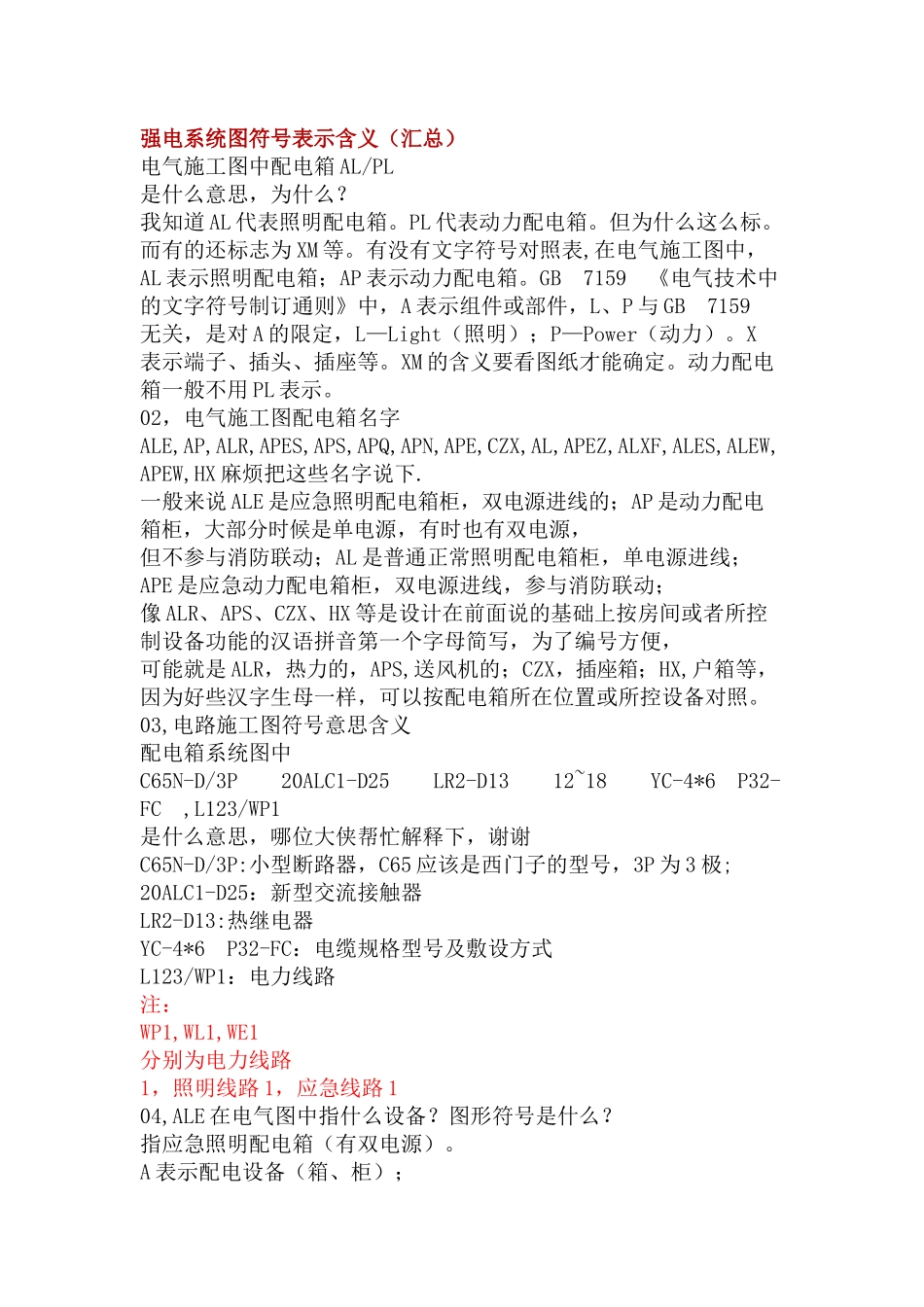

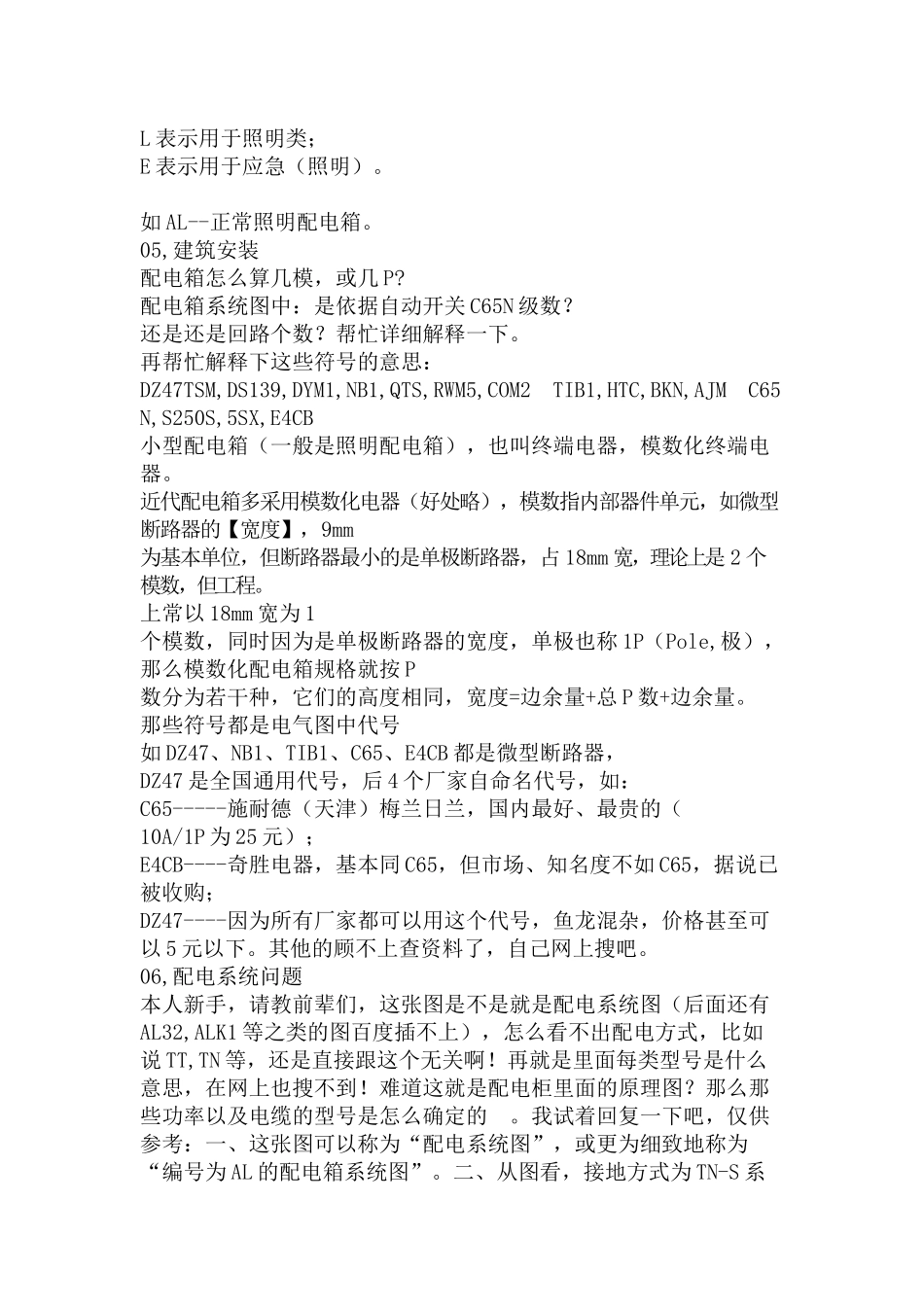

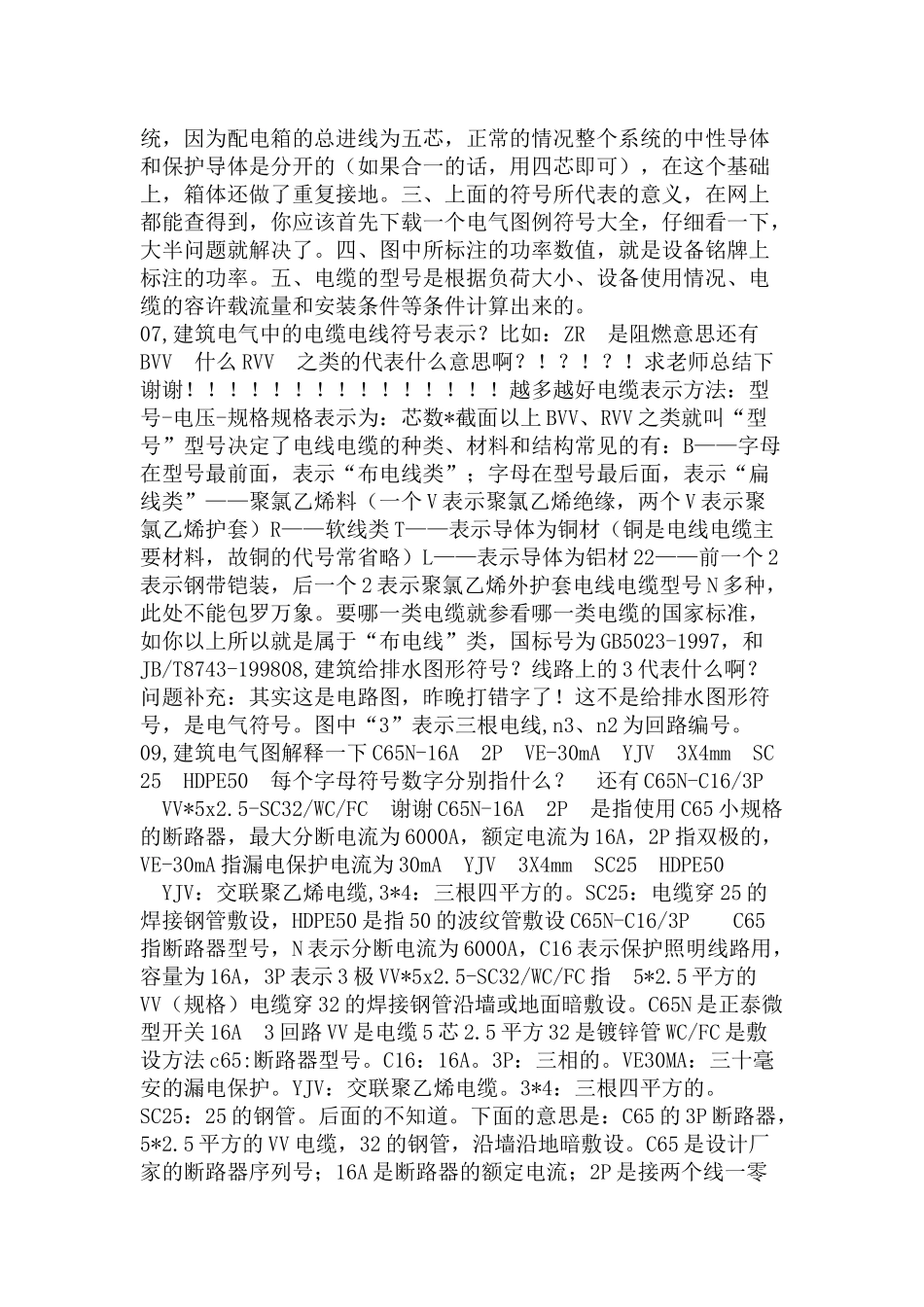

强电系统图符号表示含义（汇总）电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标。而有的还标志为XM等。有没有文字符号对照表,在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。GB7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。动力配电箱一般不用PL表示。02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下.一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。03,电路施工图符号意思含义配电箱系统图中C65N-D/3P20ALC1-D25LR2-D1312~18YC-4*6P32-FC,L123/WP1是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）。如AL--正常照明配电箱。05,建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是还是回路个数？帮忙详细解释一下。再帮忙解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱（一般是照明配电箱），也叫终端电器，模数化终端电器。近代配电箱多采用模数化电器（好处略），模数指内部器件单元，如微型断路器的【宽度】，9mm为基本单位，但断路器最小的是单极断路器，占18mm宽，理论上是2个模数，但工程。上常以18mm宽为1个模数，同时因为是单极断路器的宽度，单极也称1P（Pole,极），那么模数化配电箱规格就按P数分为若干种，它们的高度相同，宽度=边余量+总P数+边余量。那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。其他的顾不上查资料了，自己网上搜吧。06,配电系统问题本人新手，请教前辈们，这张图是不是就是配电系统图（后面还有AL32,ALK1等之类的图百度插不上），怎么看不出配电方式，比如说TT,TN等，还是直接跟这个无关啊！再就是里面每类型号是什么意思，在网上也搜不到！难道这就是配电柜里面的原理图？那么那些功率以及电缆的型号是怎么确定的。我试着回复一下吧，仅供参考：一、这张图可以称为“配电系统图”，或更为细致地称为“编号为AL的配电箱系统图”。二、从图看，接地方式为TN-S系统，因为配电箱的总进线为五芯，正常的情况整个系统的中性导体和保护导体是分开的（如果合一的话，用四芯即可），在这个基础上，箱体还做了重复接地。三、上面的符号所代表的意义，在网上都能查得到，你应该首先下载一个电气图例符号大全，仔细看一下，大半问题就解决了。四、图中所标注的功率数值，就是设备铭牌上标注的功率。五、电缆的型号是根据负荷大小、设备使用情况、电缆的容许载流量和安装条件等条件计算出来的。07,建筑电气中的电缆电线符号表示？比如：ZR是阻燃意思还有BVV什么RVV之类的代表什么意思啊？！？！？！求老师总结下谢谢！！！！！！！！！！！...
