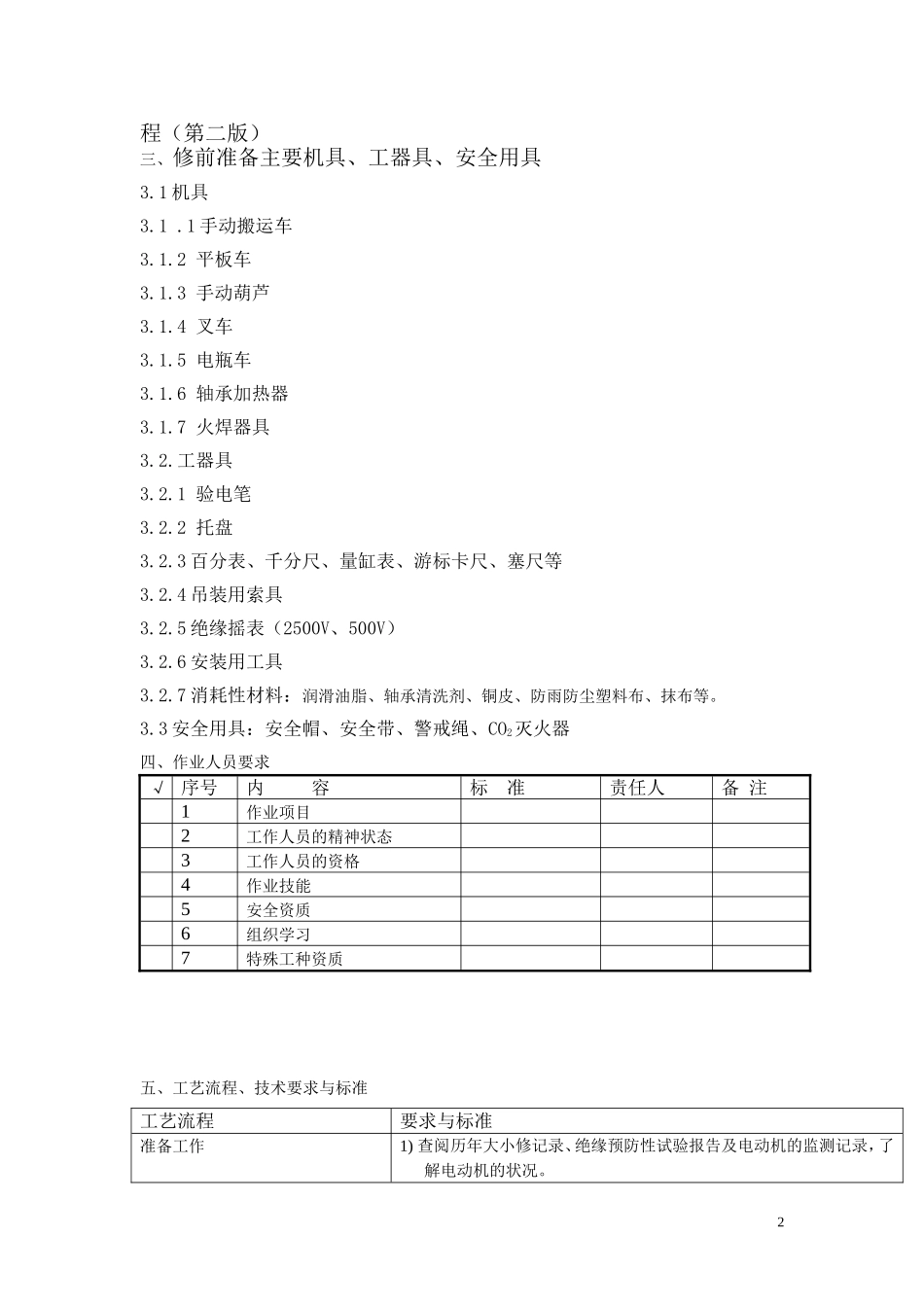

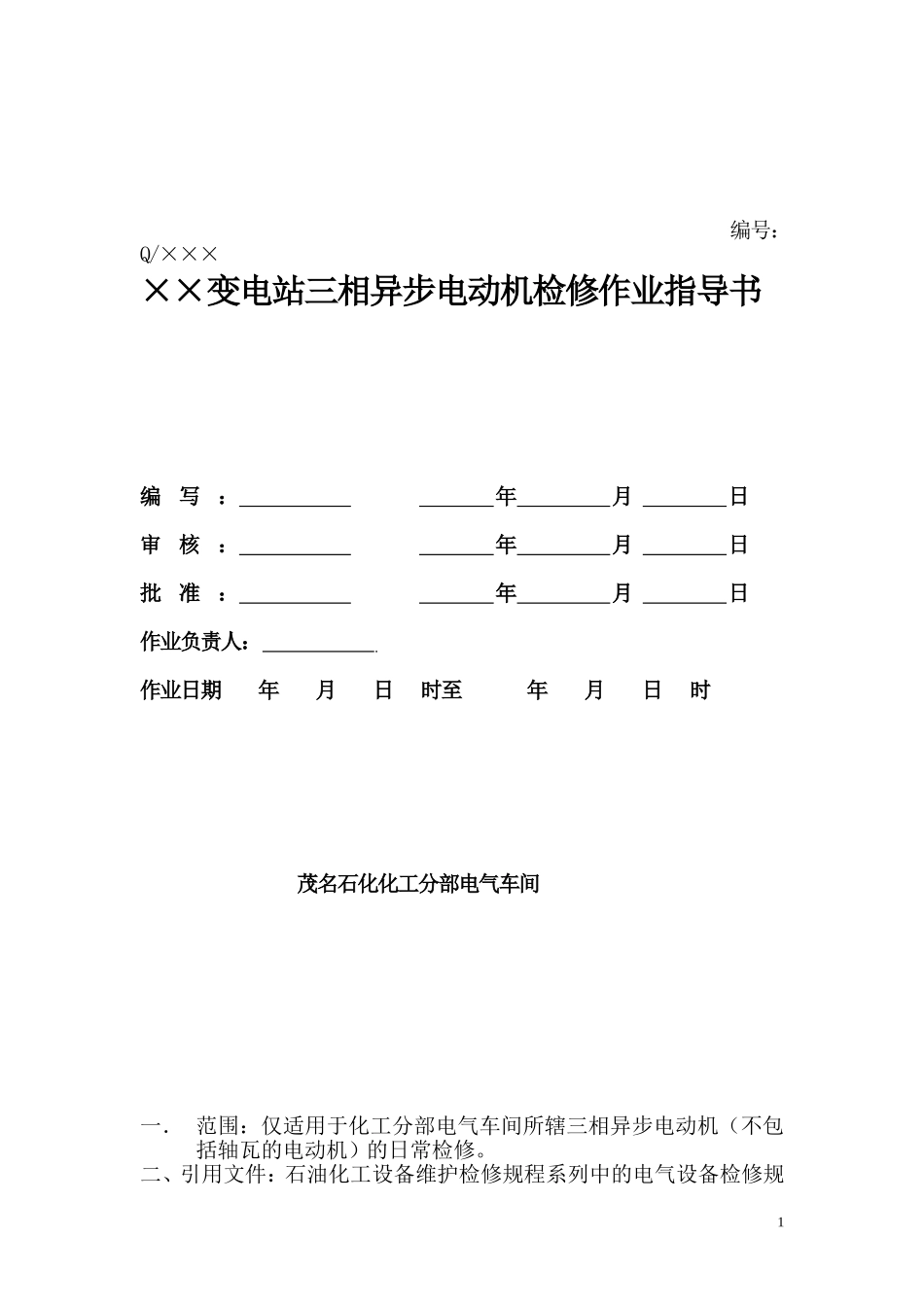

编号：Q/×××××变电站三相异步电动机检修作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时茂名石化化工分部电气车间一．范围：仅适用于化工分部电气车间所辖三相异步电动机（不包括轴瓦的电动机）的日常检修。二、引用文件：石油化工设备维护检修规程系列中的电气设备检修规1程（第二版）三、修前准备主要机具、工器具、安全用具3.1机具3.1.1手动搬运车3.1.2平板车3.1.3手动葫芦3.1.4叉车3.1.5电瓶车3.1.6轴承加热器3.1.7火焊器具3.2.工器具3.2.1验电笔3.2.2托盘3.2.3百分表、千分尺、量缸表、游标卡尺、塞尺等3.2.4吊装用索具3.2.5绝缘摇表（2500V、500V）3.2.6安装用工具3.2.7消耗性材料：润滑油脂、轴承清洗剂、铜皮、防雨防尘塑料布、抹布等。3.3安全用具：安全帽、安全带、警戒绳、CO2灭火器四、作业人员要求√序号内容标准责任人备注1作业项目2工作人员的精神状态3工作人员的资格4作业技能5安全资质6组织学习7特殊工种资质五、工艺流程、技术要求与标准工艺流程要求与标准准备工作1)查阅历年大小修记录、绝缘预防性试验报告及电动机的监测记录，了解电动机的状况。22)根据电动机状态，编制大修技术、组织措施，并确定检修项目和检修方案。3）防爆区域检修必须准备防爆工具4）防爆区域动火必须办理动火票。机动车进入装置区作业必须办理进车票。5）进装置区作业必须办理机泵检维修作业票。6）检修的电动机必须已办理停电手续。7）电动机检修应安排在检修间内进行。当施工条件不允许时，需做好防雨、防潮、防尘和消防措施，清理现场及其他准备工作。8）准备好轴承、密封圈、风叶等备品备件。9）准备好加润滑脂设备、清洗剂。外部的检查、检修1）检查清扫电机外壳;2）检查引出线连接及绝缘状况;3）调整或更换接线柱;4）检查电动机外壳接地状况;5）检查清扫冷却系统。6）检查外壳防腐是否完好电动机的解体1）拆卸电机的进线打开电机接线盒，将电机进线及接地线拆除，并做好相位标记，将电缆或引线与电机分离。2）测定电动机绕组绝缘。3）拆卸联轴器拆卸前注意做好标记，用专用拉具将联轴器慢慢拉出，必要时加火焊烘烤。4）拆风扇先将风叶罩拆下再将风扇的弹簧挡圈拆下或将固定螺丝松脱，用专用拉具将其拉出。5）拆卸端盖、抽转子先在电机前后端盖与机座的接缝处(止口)及轴承盖与端盖的接触处做好标记以便复位。一般电动机先拆卸前侧轴承盖，后拆后侧轴承盖〈电机端盖。其具体做法是:先将电机轴承盖螺丝拆掉，将轴承盖拿下，再将端盖螺栓全部拆掉。将其两个螺栓旋于端盖上两个顶丝孔中，两螺栓3均匀用力向里转(较大端盖要用吊绳将端盖先挂上)将端盖拿下。一般小型电机应先拆前侧轴承盖、端盖，然后将转子带着后侧端盖一起抽出O对于大风扇在机壳内的电动机，可将转子连同大风扇及风扇侧的端盖一起抽出。大中型电动机因转子较重，要配备专业起重人员及工具设备将转子吊住平稳抽出O抽出或装配转子所用钢丝绳不允许碰到转子、轴承、风扇和线圈，不能损坏各部隔爆面、接触面。注意不使转子碰到定子，用钢丝绳拴转子的部分必须衬以木垫防止转子在钢丝绳上滑动，应将转子放在硬衬垫上。6）拆卸轴承应选用适宜的专用拉具将轴承慢慢拉出。必要时加火焊烘烤。在轴承拆卸前，应将轴承用清洗剂清洗干净，检查它是否损坏。检查时，用于旋转轴承外套，观察其转动是否灵活，观察滚道，保持器(轴承架)及滚珠或滚柱表面有无锈迹、斑痕及保持器的例钉是否松动，检查其间隙是否超出规定值。端盖的检查、检修1）检查端盖是否变形和接触面是否有损伤。2）检查端盖与轴承、机体之间的配合间隙是否符合要求。3）如端盖与轴承或机体的配合间隙过大时，将端盖进行磨镀磨修复。4）检查端盖上安装的空间加热器是否完好、安装紧固。定子的检查、检修1）清扫线圈端部和通风沟内的污垢；2）检查定子铁芯槽模及线圈紧固情况；3）检查定子与转子间是否有擦痕；4）检查绕组绝缘是否擦伤或老化变色的现象，进行绝缘处理及各部电气连接过热处理；5）更换全部或部分线圈;转子的检查、检修1）清扫转子；2）检查鼠笼条、平衡块及风扇；3）检查转子与轴承压盖、轴承、联轴器、...
