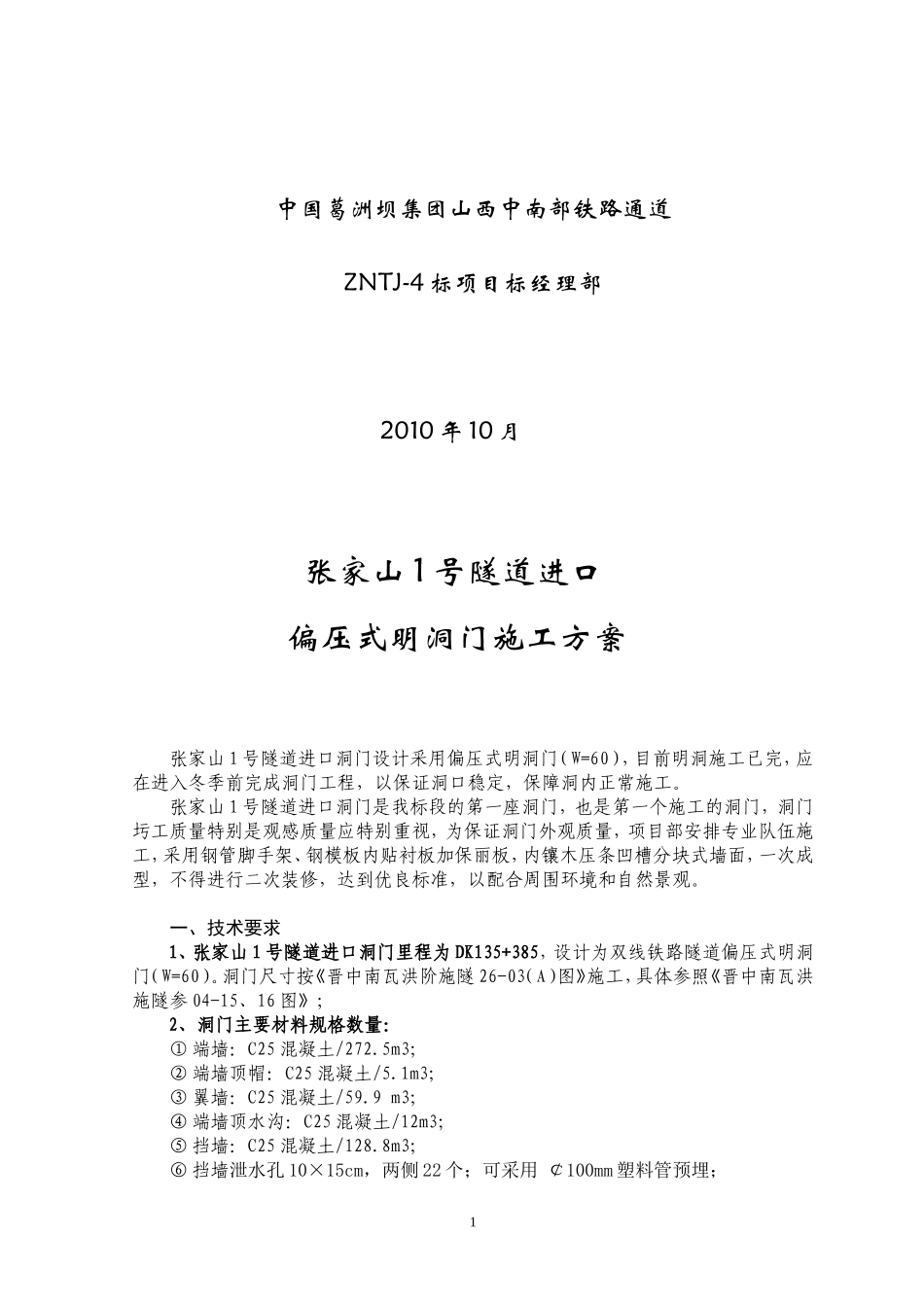

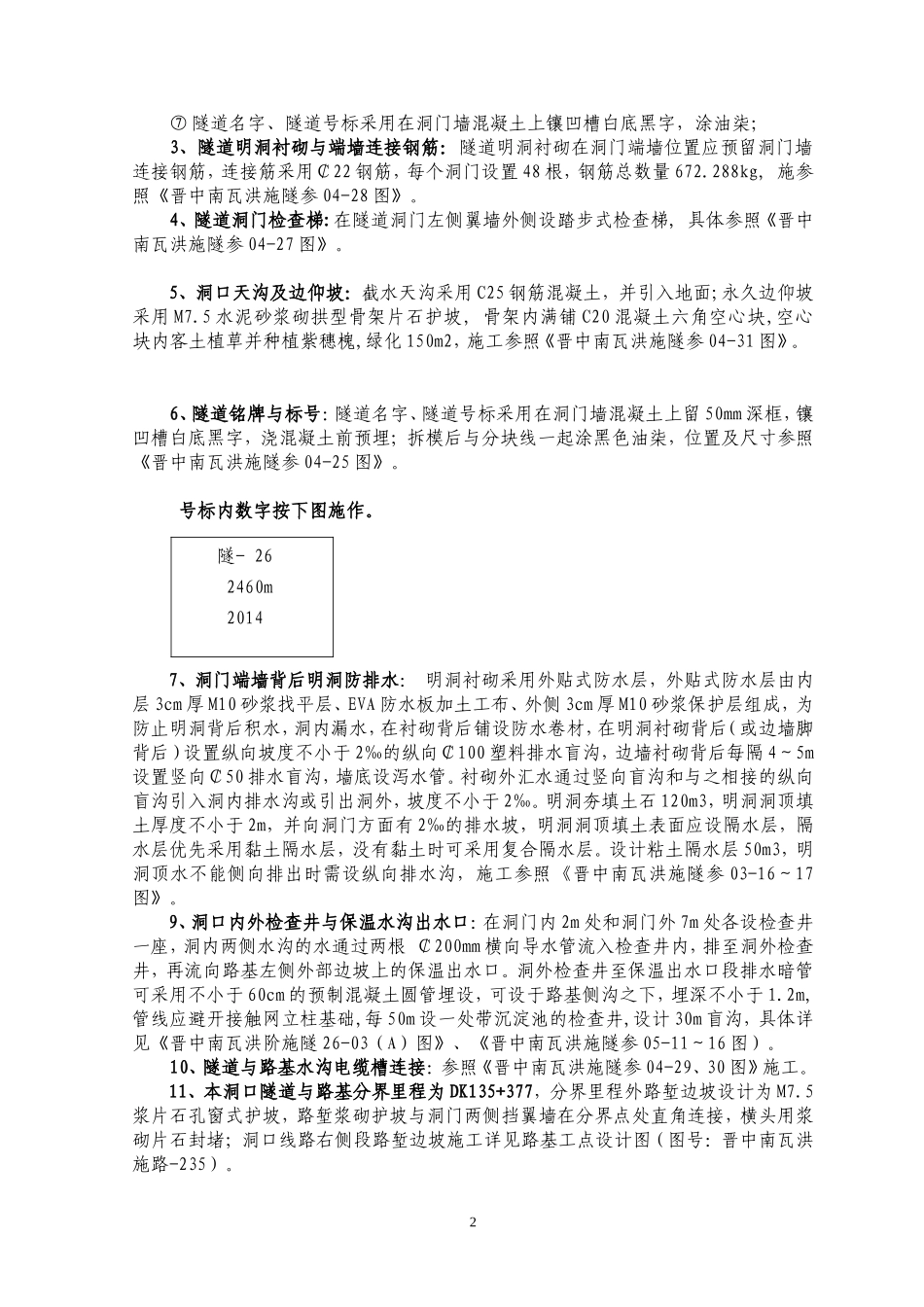

张家山张家山11号隧道进口号隧道进口偏压式明洞门施工方案偏压式明洞门施工方案（W=60）编制：黄巧荣审核：李东审批：李忠忱中国葛洲坝集团山西中南部铁路通道ZNTJ-4标项目标经理部2010年10月张家山1号隧道进口偏压式明洞门施工方案张家山1号隧道进口洞门设计采用偏压式明洞门（W=60），目前明洞施工已完，应在进入冬季前完成洞门工程，以保证洞口稳定，保障洞内正常施工。张家山1号隧道进口洞门是我标段的第一座洞门，也是第一个施工的洞门，洞门圬工质量特别是观感质量应特别重视，为保证洞门外观质量，项目部安排专业队伍施工，采用钢管脚手架、钢模板内贴衬板加保丽板，内镶木压条凹槽分块式墙面，一次成型，不得进行二次装修，达到优良标准，以配合周围环境和自然景观。一、技术要求1、张家山1号隧道进口洞门里程为DK135+385，设计为双线铁路隧道偏压式明洞门（W=60）。洞门尺寸按《晋中南瓦洪阶施隧26-03（A）图》施工，具体参照《晋中南瓦洪施隧参04-15、16图》；2、洞门主要材料规格数量：①端墙：C25混凝土/272.5m3；②端墙顶帽：C25混凝土/5.1m3；③翼墙：C25混凝土/59.9m3；④端墙顶水沟：C25混凝土/12m3；⑤挡墙：C25混凝土/128.8m3；⑥挡墙泄水孔10×15cm，两侧22个；可采用￠100mm塑料管预埋；1⑦隧道名字、隧道号标采用在洞门墙混凝土上镶凹槽白底黑字，涂油柒；3、隧道明洞衬砌与端墙连接钢筋：隧道明洞衬砌在洞门端墙位置应预留洞门墙连接钢筋，连接筋采用￠22钢筋，每个洞门设置48根，钢筋总数量672.288kg,施参照《晋中南瓦洪施隧参04-28图》。4、隧道洞门检查梯:在隧道洞门左侧翼墙外侧设踏步式检查梯,具体参照《晋中南瓦洪施隧参04-27图》。5、洞口天沟及边仰坡：截水天沟采用C25钢筋混凝土，并引入地面;永久边仰坡采用M7.5水泥砂浆砌拱型骨架片石护坡,骨架内满铺C20混凝土六角空心块,空心块内客土植草并种植紫穗槐,绿化150m2，施工参照《晋中南瓦洪施隧参04-31图》。6、隧道铭牌与标号：隧道名字、隧道号标采用在洞门墙混凝土上留50mm深框，镶凹槽白底黑字，浇混凝土前预埋；拆模后与分块线一起涂黑色油柒，位置及尺寸参照《晋中南瓦洪施隧参04-25图》。号标内数字按下图施作。7、洞门端墙背后明洞防排水：明洞衬砌采用外贴式防水层，外贴式防水层由内层3cm厚M10砂浆找平层、EVA防水板加土工布、外侧3cm厚M10砂浆保护层组成，为防止明洞背后积水，洞内漏水，在衬砌背后铺设防水卷材，在明洞衬砌背后（或边墙脚背后）设置纵向坡度不小于2‰的纵向￠100塑料排水盲沟，边墙衬砌背后每隔4～5m设置竖向￠50排水盲沟，墙底设泻水管。衬砌外汇水通过竖向盲沟和与之相接的纵向盲沟引入洞内排水沟或引出洞外，坡度不小于2‰。明洞夯填土石120m3，明洞洞顶填土厚度不小于2m，并向洞门方面有2‰的排水坡，明洞洞顶填土表面应设隔水层，隔水层优先采用黏土隔水层，没有黏土时可采用复合隔水层。设计粘土隔水层50m3，明洞顶水不能侧向排出时需设纵向排水沟，施工参照《晋中南瓦洪施隧参03-16～17图》。9、洞口内外检查井与保温水沟出水口：在洞门内2m处和洞门外7m处各设检查井一座，洞内两侧水沟的水通过两根￠200mm横向导水管流入检查井内，排至洞外检查井，再流向路基左侧外部边坡上的保温出水口。洞外检查井至保温出水口段排水暗管可采用不小于60cm的预制混凝土圆管埋设，可设于路基侧沟之下，埋深不小于1.2m,管线应避开接触网立柱基础,每50m设一处带沉淀池的检查井,设计30m盲沟，具体详见《晋中南瓦洪阶施隧26-03（A）图》、《晋中南瓦洪施隧参05-11～16图）。10、隧道与路基水沟电缆槽连接：参照《晋中南瓦洪施隧参04-29、30图》施工。11、本洞口隧道与路基分界里程为DK135+377，分界里程外路堑边坡设计为M7.5浆片石孔窗式护坡，路堑浆砌护坡与洞门两侧挡翼墙在分界点处直角连接，横头用浆砌片石封堵；洞口线路右侧段路堑边坡施工详见路基工点设计图（图号：晋中南瓦洪施路-235）。隧-262460m20142二、施工方法及工艺1、基础施工：翼墙、挡土墙基础基坑开挖采用小爆破处理，配合人工开挖，基坑地基承载力要不小于0.3MPa,遇基底与设计不符，应及时变更。检测合格后基底...
