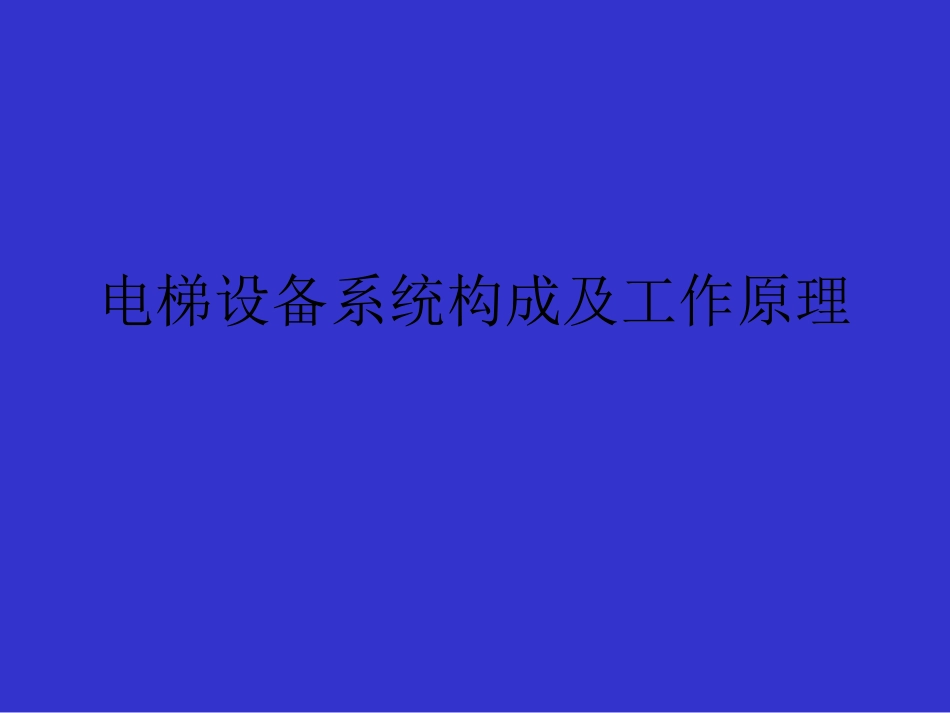

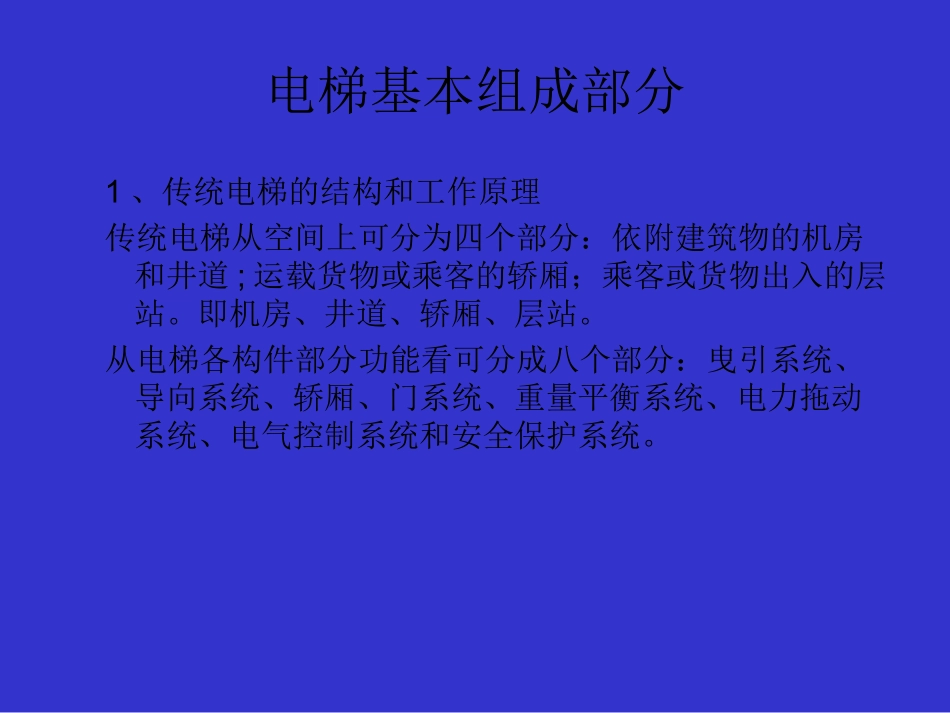

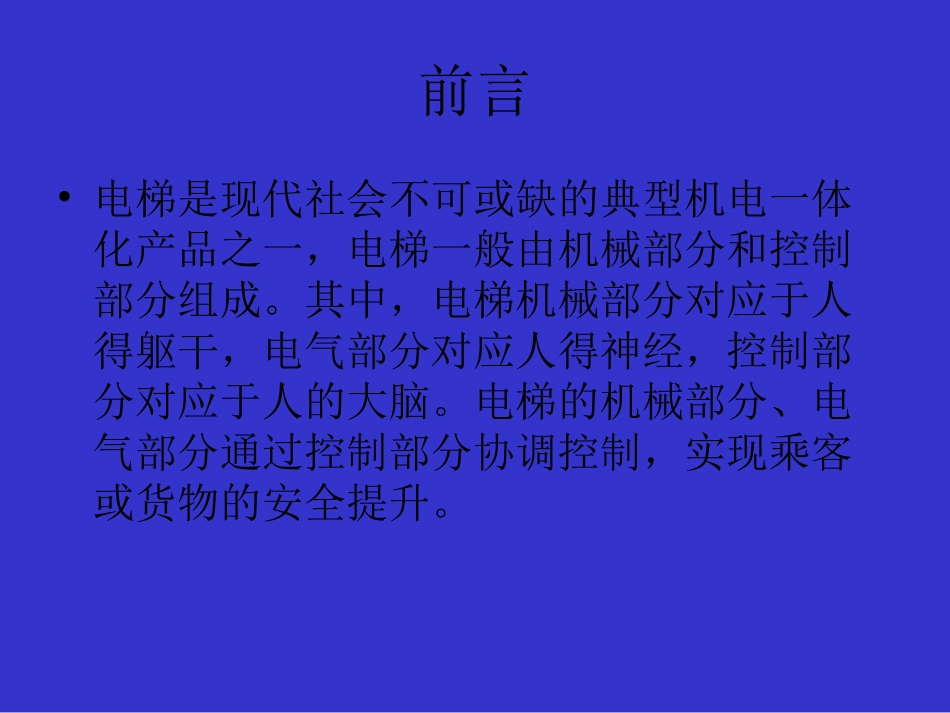

电梯设备系统构成及工作原理前言•电梯是现代社会不可或缺的典型机电一体化产品之一，电梯一般由机械部分和控制部分组成。其中，电梯机械部分对应于人得躯干，电气部分对应人得神经，控制部分对应于人的大脑。电梯的机械部分、电气部分通过控制部分协调控制，实现乘客或货物的安全提升。电梯基本组成部分1、传统电梯的结构和工作原理传统电梯从空间上可分为四个部分：依附建筑物的机房和井道;运载货物或乘客的轿厢；乘客或货物出入的层站。即机房、井道、轿厢、层站。从电梯各构件部分功能看可分成八个部分：曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统和安全保护系统。电梯设备系统的主要结构•曳引系统•曳引系统包括：曳引机、曳引绳、导向轮和反绳轮。是电梯的动力设备，它是靠曳引绳与曳引轮的摩擦来实现轿厢运行的驱动装置。电梯设备系统的主要结构•曳引机是由电动机、制动器、减速器和曳引轮组成。是电梯轿厢升降的主拖动机械。电梯设备系统的主要结构曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。•曳引系统电梯设备系统的主要结构•导向轮的作用：分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。导向轮安装在曳引机架上或承重梁上。•曳引系统电梯设备系统的主要结构•制动器•工作原理：电梯准备通电启动时，制动器上电松闸；当电梯停止运行，或电动机掉电时，制动器立即断电并靠弹簧力使制动器制动，曳引机停止运行并制停轿厢运行电梯动力电源或控制电源失电，制动器能够自动进行制动•轿箱125%载荷，额定速度向下运行，制动器能够使曳引机停止运转•制动器：由电磁铁、制动臂、制动瓦块、制动弹簧等•曳引系统电梯设备系统的主要结构•导向系统限制轿厢对重的活动自由度，使轿厢对重只能沿着导轨作升降运动。•导向系统包括导轨、导靴、导轨架。•导轨：对电梯的升降起导向作用，限制对重和轿箱的水平方向移动，保证轿箱与对重在井道中的相对位置，防止由于轿箱的偏载而产生倾斜，安全钳动作时，导轨作为被夹持的支撑件，支撑轿箱或对重；•导轨通常采用机械加工或冷轧加工的方式制作•导轨有T、L、Ω等形状•导靴有滑动导靴和滚动导靴•导向系统电梯设备系统的主要结构•轿厢是用以运送乘客和货物的电梯组件。•轿厢架包括：上梁、下梁、立柱和拉杆。•轿厢内设有操纵装置、位置指示器、应急装置、通风设备、照明设备及电梯规格铭牌等。乘客电梯均设有轿厢超载装置，可以对电梯轿厢载重量进行称重，当载重超过电梯额定载重量110%时，电梯门不能关门启动，同时蜂鸣器响。超载装置一般安装在轿厢顶部或底部。•轿厢电梯设备系统的主要结构•门系统用来封住层站入口和轿厢入口。•门按其运动方式分为：中分门、旁开式门、闸开式门•门系统包括轿厢门、层门、开门机和门锁装置。•门刀•门系统电梯设备系统的主要结构•重量平衡系统相对平衡轿厢重量，在电梯工作中能使轿厢与对重间重量差保持在某一个限额之内，保证电梯的曳引传动正常。•重量平衡系统包括：对重和重量补偿装置。•对重包括：对重架、对重砣块、对重压紧装置和反绳轮。•对重装置的布置方式的布置方式有两种：后置式和侧置式。•重量平衡系统电梯设备系统的主要结构•电力拖动系统电力拖动系统为电梯提供动力，实行电梯的速度控制。包括供电系统和速度反馈装置。供电系统直流电梯拖动控制系统交流双速拖动系统交流调压调速系统变频调压调速系统变频系统的特点*维护简单*提高传动效率，节省能源*提高功率因数，尤其在低速段*结构紧凑，体积小，重量轻*电梯的电源设备容量减低*具有良好的动态响应和品质*良好的抗负荷干扰能力电梯设备系统的主要结构•电气控制系统对电梯的运行实行操纵和控制。•包括位置显示装置、控制柜和平层装置。电梯设备系统的主要结构•安全保护系统用来保证电梯安全适用，防止一切安全事故发生。•包括限速器、安全钳、缓冲器、端站保护装置。•限速器：能够反应轿箱或对重的实际运行速度，但达到115%额定速度时，限速器停止运转，借助绳轮的摩擦力或夹绳机构提起...
