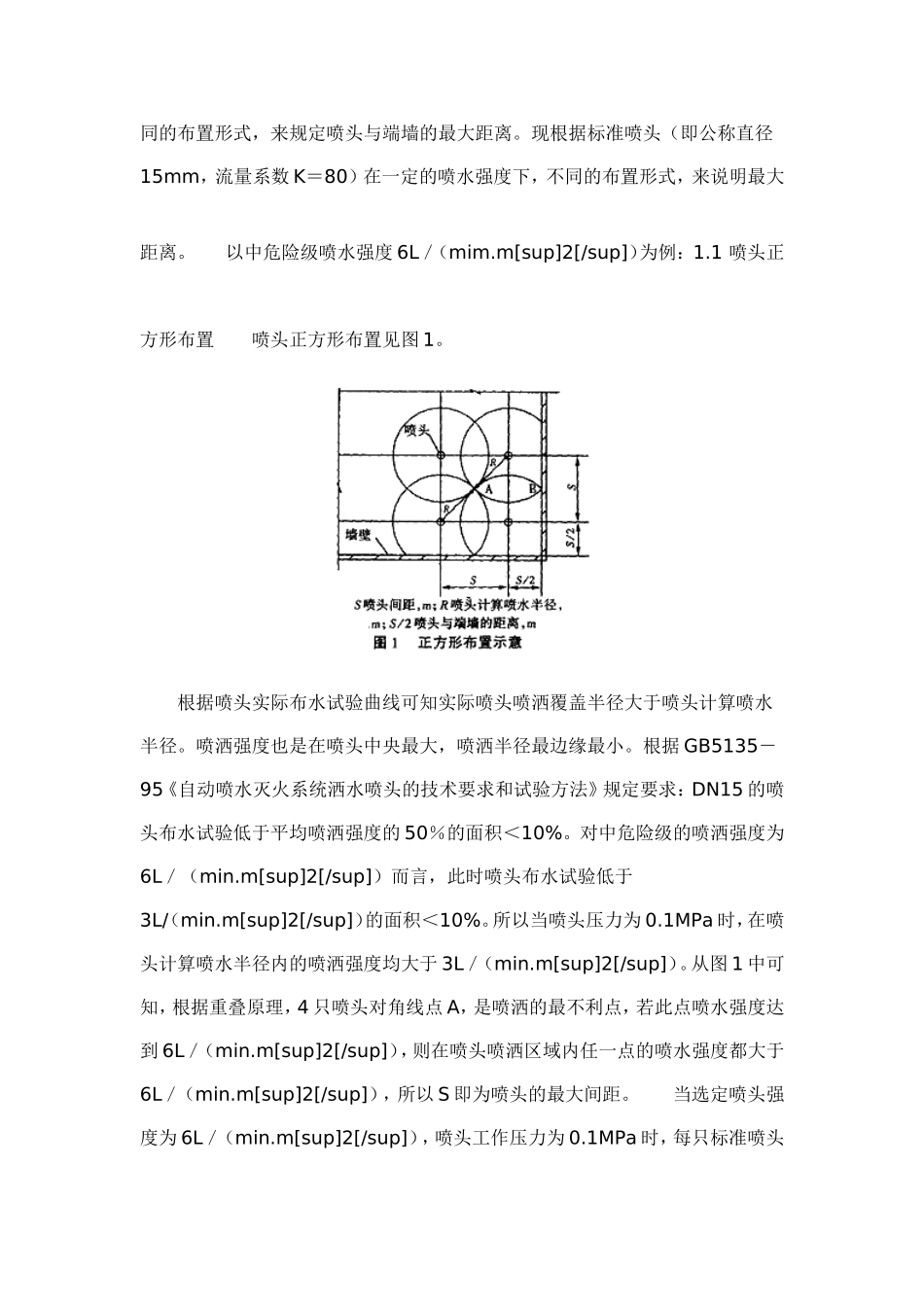

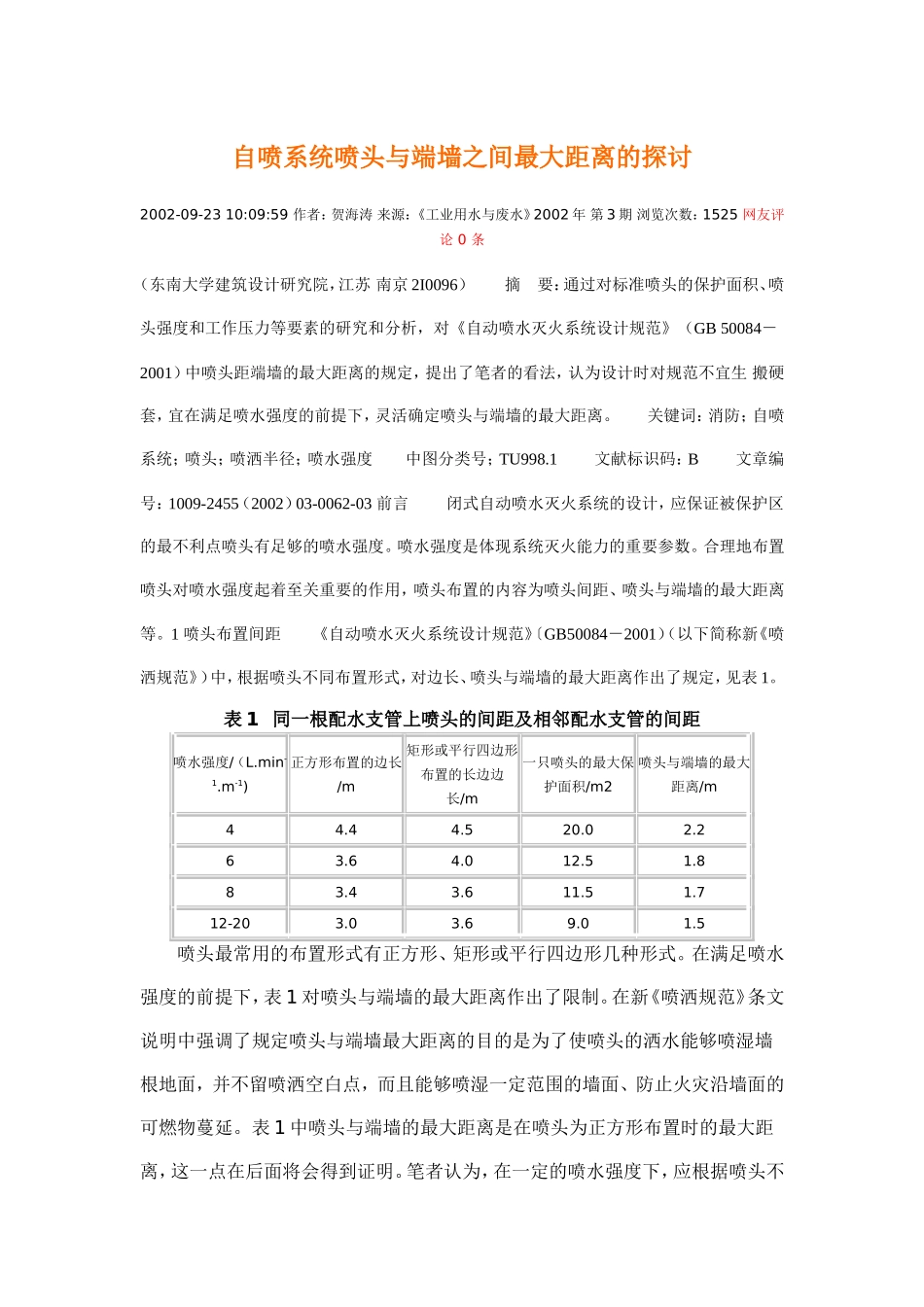

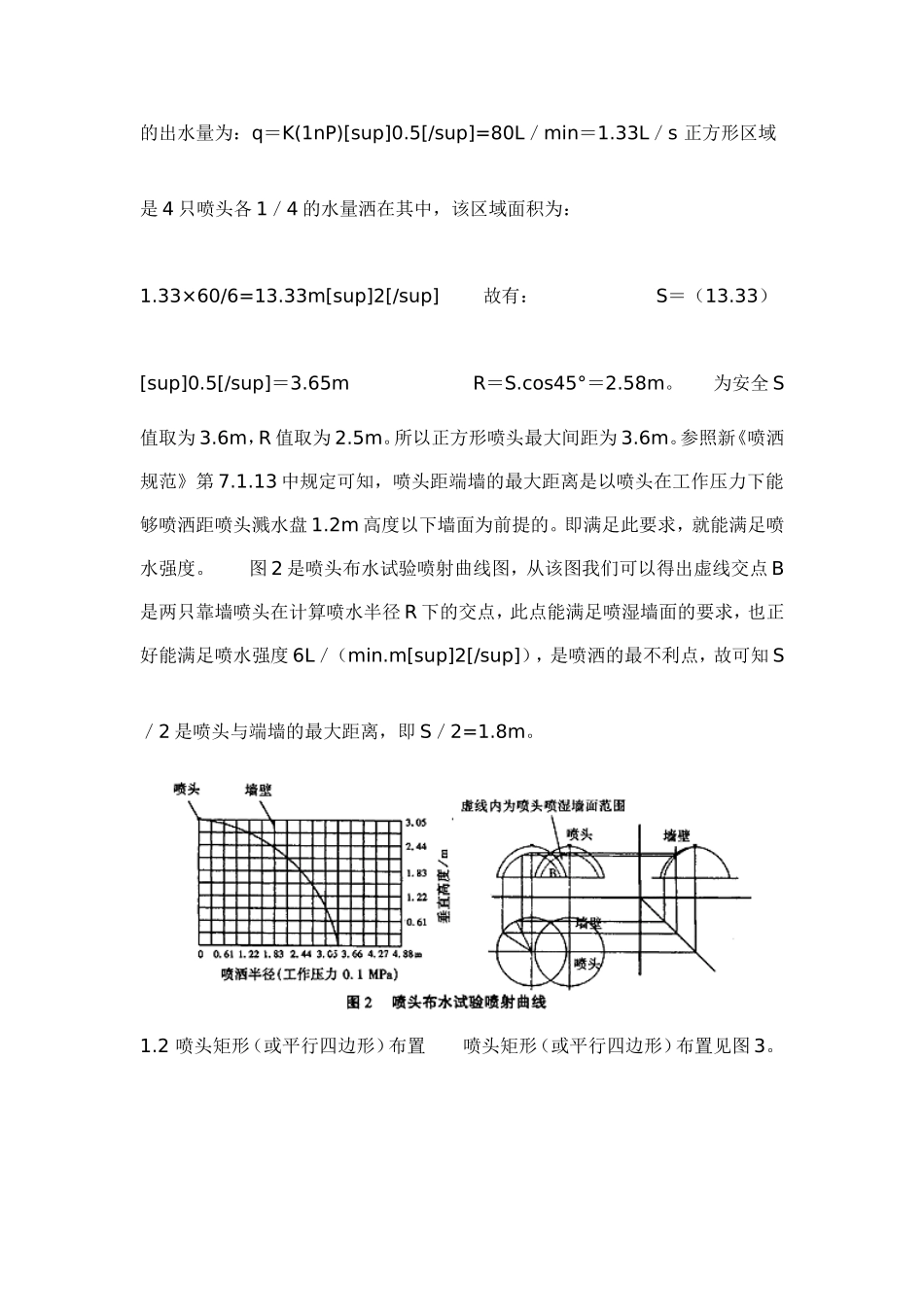

自喷系统喷头与端墙之间最大距离的探讨2002-09-2310:09:59作者：贺海涛来源：《工业用水与废水》2002年第3期浏览次数：1525网友评论0条（东南大学建筑设计研究院，江苏南京2I0096）摘要：通过对标准喷头的保护面积、喷头强度和工作压力等要素的研究和分析，对《自动喷水灭火系统设计规范》（GB50084－2001）中喷头距端墙的最大距离的规定，提出了笔者的看法，认为设计时对规范不宜生搬硬套，宜在满足喷水强度的前提下，灵活确定喷头与端墙的最大距离。关键词：消防；自喷系统；喷头；喷洒半径；喷水强度中图分类号；TU998.1文献标识码：B文章编号：1009-2455（2002）03-0062-03前言闭式自动喷水灭火系统的设计，应保证被保护区的最不利点喷头有足够的喷水强度。喷水强度是体现系统灭火能力的重要参数。合理地布置喷头对喷水强度起着至关重要的作用，喷头布置的内容为喷头间距、喷头与端墙的最大距离等。1喷头布置间距《自动喷水灭火系统设计规范》〔GB50084－2001）（以下简称新《喷洒规范》）中，根据喷头不同布置形式，对边长、喷头与端墙的最大距离作出了规定，见表1。表1同一根配水支管上喷头的间距及相邻配水支管的间距喷水强度/（L.min-1.m-1)正方形布置的边长/m矩形或平行四边形布置的长边边长/m一只喷头的最大保护面积/m2喷头与端墙的最大距离/m44.44.520.02.263.64.012.51.883.43.611.51.712-203.03.69.01.5喷头最常用的布置形式有正方形、矩形或平行四边形几种形式。在满足喷水强度的前提下，表1对喷头与端墙的最大距离作出了限制。在新《喷洒规范》条文说明中强调了规定喷头与端墙最大距离的目的是为了使喷头的洒水能够喷湿墙根地面，并不留喷洒空白点，而且能够喷湿一定范围的墙面、防止火灾沿墙面的可燃物蔓延。表1中喷头与端墙的最大距离是在喷头为正方形布置时的最大距离，这一点在后面将会得到证明。笔者认为，在一定的喷水强度下，应根据喷头不同的布置形式，来规定喷头与端墙的最大距离。现根据标准喷头（即公称直径15mm，流量系数K＝80）在一定的喷水强度下，不同的布置形式，来说明最大距离。以中危险级喷水强度6L／（mim.m[sup]2[/sup]）为例：1.1喷头正方形布置喷头正方形布置见图1。根据喷头实际布水试验曲线可知实际喷头喷洒覆盖半径大于喷头计算喷水半径。喷洒强度也是在喷头中央最大，喷洒半径最边缘最小。根据GB5135－95《自动喷水灭火系统洒水喷头的技术要求和试验方法》规定要求：DN15的喷头布水试验低于平均喷洒强度的50％的面积＜10%。对中危险级的喷洒强度为6L／（min.m[sup]2[/sup]）而言，此时喷头布水试验低于3L/（min.m[sup]2[/sup]）的面积＜10%。所以当喷头压力为0.1MPa时，在喷头计算喷水半径内的喷洒强度均大于3L／（min.m[sup]2[/sup]）。从图1中可知，根据重叠原理，4只喷头对角线点A，是喷洒的最不利点，若此点喷水强度达到6L／（min.m[sup]2[/sup]），则在喷头喷洒区域内任一点的喷水强度都大于6L／（min.m[sup]2[/sup]），所以S即为喷头的最大间距。当选定喷头强度为6L／（min.m[sup]2[/sup]），喷头工作压力为0.1MPa时，每只标准喷头的出水量为：q＝K(1nP)[sup]0.5[/sup]=80L／min＝1.33L／s正方形区域是4只喷头各1／4的水量洒在其中，该区域面积为：1.33×60/6=13.33m[sup]2[/sup]故有：S＝（13.33）[sup]0.5[/sup]＝3.65mR＝S.cos45°＝2.58m。为安全S值取为3.6m，R值取为2.5m。所以正方形喷头最大间距为3.6m。参照新《喷洒规范》第7.1.13中规定可知，喷头距端墙的最大距离是以喷头在工作压力下能够喷洒距喷头溅水盘1.2m高度以下墙面为前提的。即满足此要求，就能满足喷水强度。图2是喷头布水试验喷射曲线图，从该图我们可以得出虚线交点B是两只靠墙喷头在计算喷水半径R下的交点，此点能满足喷湿墙面的要求，也正好能满足喷水强度6L／（min.m[sup]2[/sup]），是喷洒的最不利点，故可知S／2是喷头与端墙的最大距离，即S／2=1.8m。1.2喷头矩形（或平行四边形）布置喷头矩形（或平行四边形）布置见图3。从图3中可知，为满足最不利点a的喷水强度，4个喷头所组成的矩形对角线之长度不应超过2R，喷头与边墙的距离不应超过喷头间距的一半...
