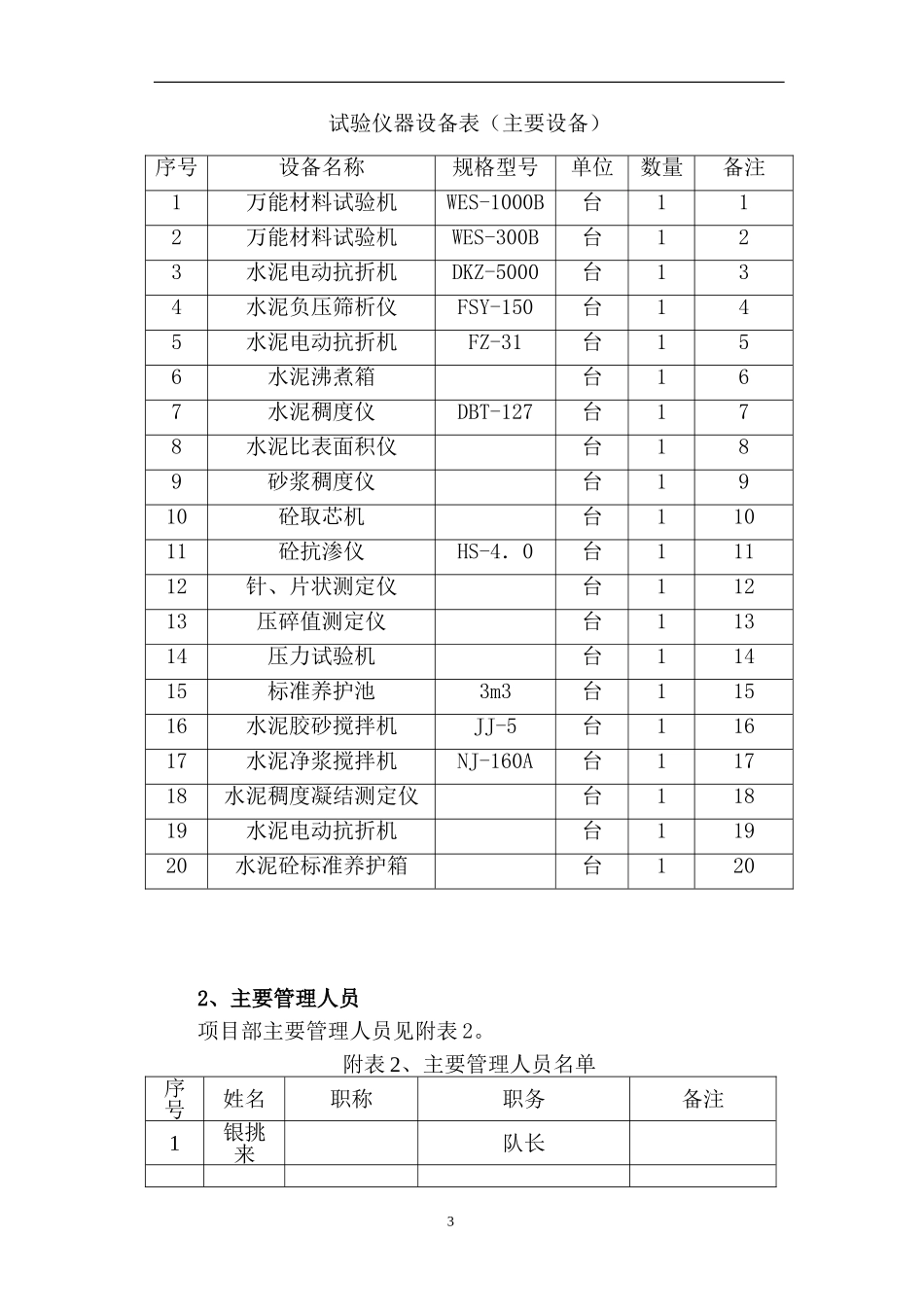

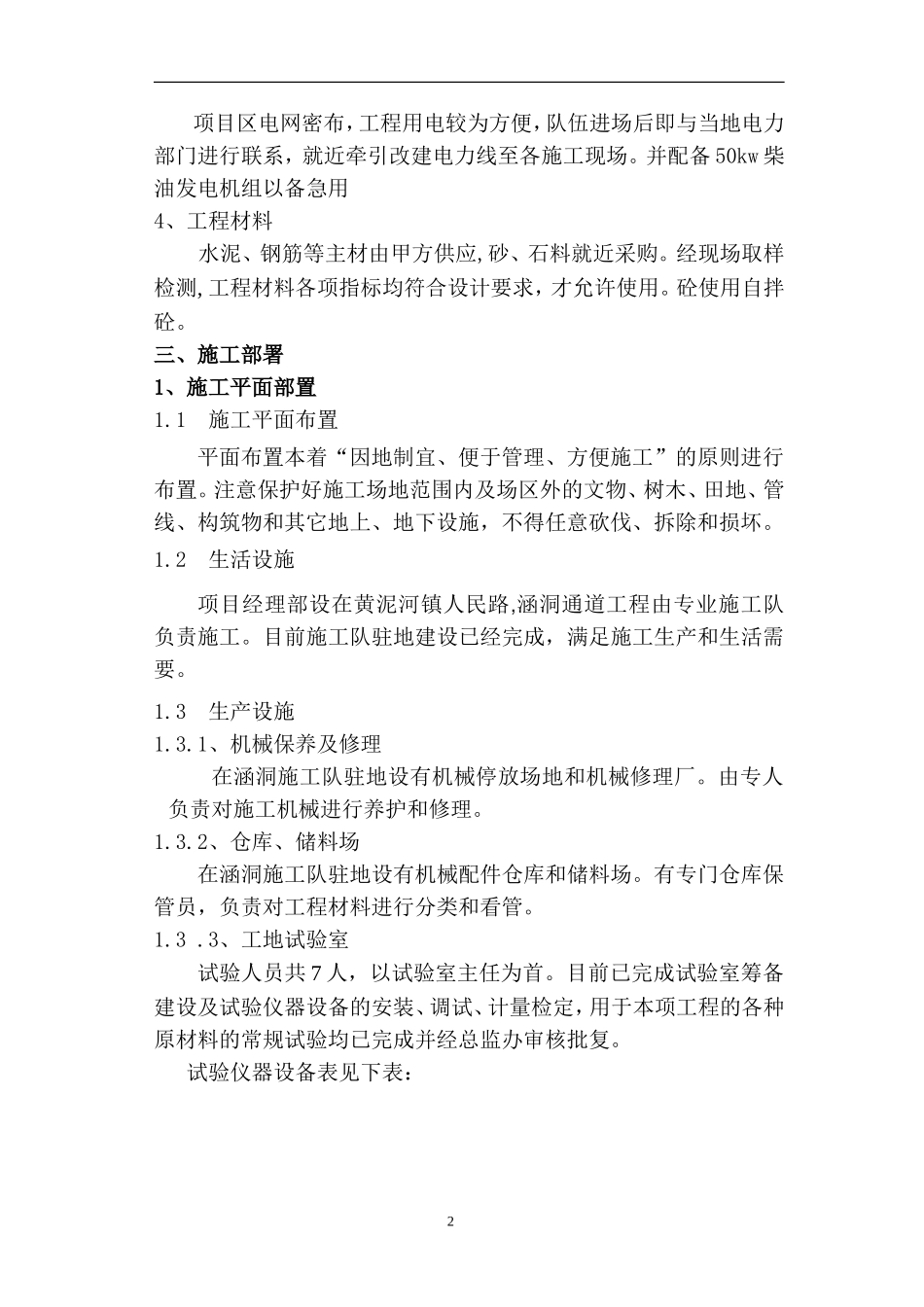

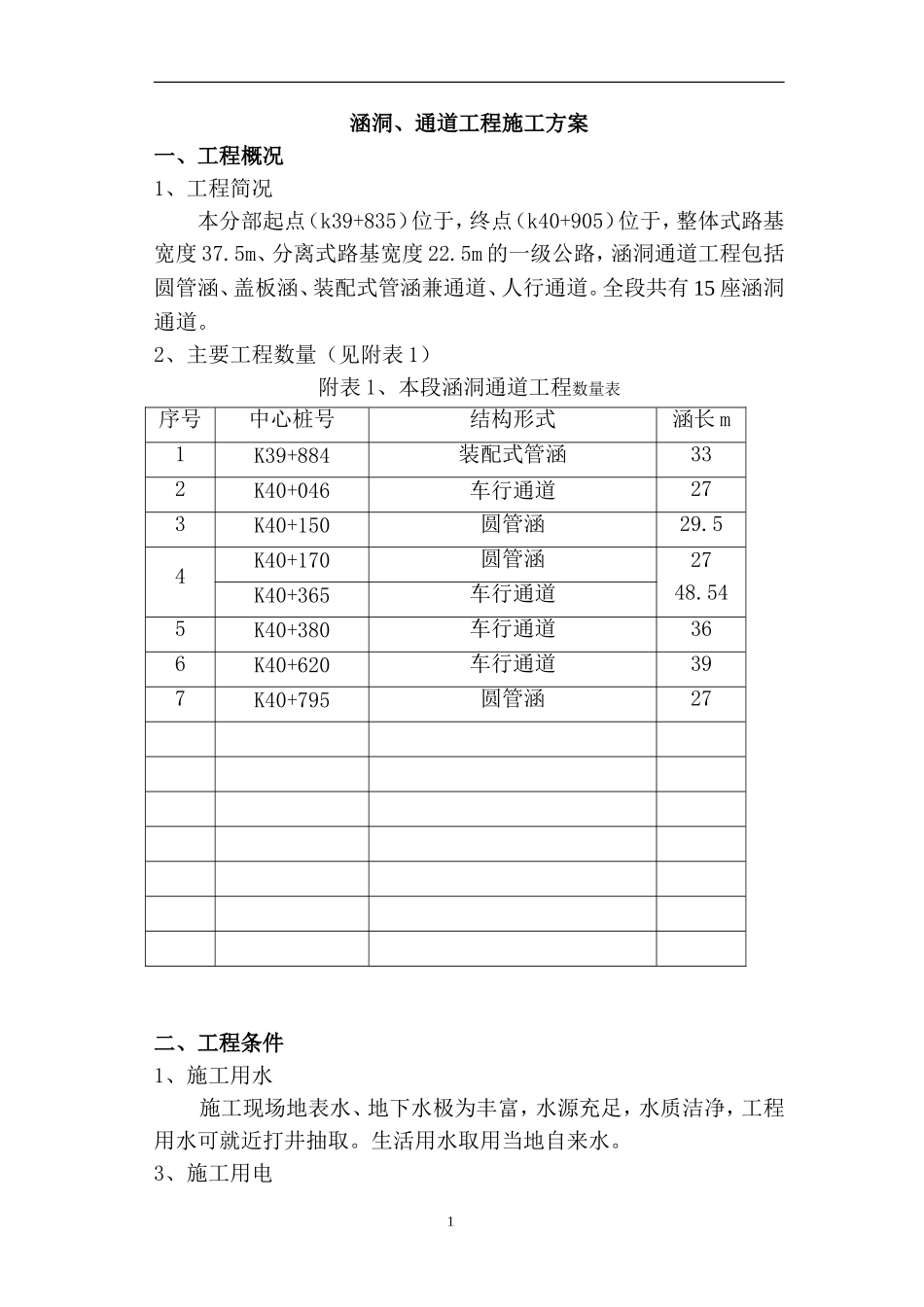

涵洞、通道工程施工方案一、工程概况1、工程简况本分部起点（k39+835）位于，终点（k40+905）位于，整体式路基宽度37.5m、分离式路基宽度22.5m的一级公路，涵洞通道工程包括圆管涵、盖板涵、装配式管涵兼通道、人行通道。全段共有15座涵洞通道。2、主要工程数量（见附表1）附表1、本段涵洞通道工程数量表序号中心桩号结构形式涵长m1K39+884装配式管涵332K40+046车行通道273K40+150圆管涵29.54K40+170圆管涵2748.54K40+365车行通道5K40+380车行通道366K40+620车行通道397K40+795圆管涵27二、工程条件1、施工用水施工现场地表水、地下水极为丰富，水源充足，水质洁净，工程用水可就近打井抽取。生活用水取用当地自来水。3、施工用电1项目区电网密布，工程用电较为方便，队伍进场后即与当地电力部门进行联系，就近牵引改建电力线至各施工现场。并配备50kw柴油发电机组以备急用4、工程材料水泥、钢筋等主材由甲方供应,砂、石料就近采购。经现场取样检测,工程材料各项指标均符合设计要求，才允许使用。砼使用自拌砼。三、施工部署1、施工平面部置1.1施工平面布置平面布置本着“因地制宜、便于管理、方便施工”的原则进行布置。注意保护好施工场地范围内及场区外的文物、树木、田地、管线、构筑物和其它地上、地下设施，不得任意砍伐、拆除和损坏。1.2生活设施项目经理部设在黄泥河镇人民路,涵洞通道工程由专业施工队负责施工。目前施工队驻地建设已经完成，满足施工生产和生活需要。1.3生产设施1.3.1、机械保养及修理在涵洞施工队驻地设有机械停放场地和机械修理厂。由专人负责对施工机械进行养护和修理。1.3.2、仓库、储料场在涵洞施工队驻地设有机械配件仓库和储料场。有专门仓库保管员，负责对工程材料进行分类和看管。1.3.3、工地试验室试验人员共7人，以试验室主任为首。目前已完成试验室筹备建设及试验仪器设备的安装、调试、计量检定，用于本项工程的各种原材料的常规试验均已完成并经总监办审核批复。试验仪器设备表见下表：2试验仪器设备表（主要设备）序号设备名称规格型号单位数量备注1万能材料试验机WES-1000B台112万能材料试验机WES-300B台123水泥电动抗折机DKZ-5000台134水泥负压筛析仪FSY-150台145水泥电动抗折机FZ-31台156水泥沸煮箱台167水泥稠度仪DBT-127台178水泥比表面积仪台189砂浆稠度仪台1910砼取芯机台11011砼抗渗仪HS-4．0台11112针、片状测定仪台11213压碎值测定仪台11314压力试验机台11415标准养护池3m3台11516水泥胶砂搅拌机JJ-5台11617水泥净浆搅拌机NJ-160A台11718水泥稠度凝结测定仪台11819水泥电动抗折机台11920水泥砼标准养护箱台1202、主要管理人员项目部主要管理人员见附表2。附表2、主要管理人员名单序号姓名职称职务备注1银挑来队长32毛祥工程师技术负责人3刘仁岗助理工程师质检员4王杰安全员专职安全员56789103、劳动力组织涵洞工程配备施工管理人员6人，各工种技术人员52人。施工技术人员见附表3。附表3、涵洞工程施工主要劳动力和技术工人配备表序号工程名称工种名称人数(人)备注1盖板涵、圆管涵装配式管机械操作手340木工64涵混凝土工6钢筋工6电焊工6瓦工6其它工人75、投入的机械设备（见附表4）附表4、涵洞工程施工机械设备表序号机械名称型号或功率数量单位备注1砼运输车8m32台2拌和机1台3钢筋弯曲机2台4电焊机2台5钢筋切割机GQ40F2台6发电机50KW2台7挖掘机1.2m32台8装载机ZL501台9自卸车15T2台10小型夯机2台四、施工进度计划涵洞工程2011年8月1日开工，2012年10月30日结束（包括涵背回填夯实）。5五、施工方案1、施工准备工作1.1图纸审核施工前由工程部主持对施工图纸进行会审，技术人员及班组成员要对涵洞位置的地质和水文等情况有全面的了解，并熟悉图纸。1.2、原材料检验及桩位复核试验室对钢材、水泥、砂石料等材料进行检验，测量组负责涵洞位置的施工放样及复核工作。2、盖板涵施工方法2.1、施工工艺施工时按照“施工放样→开挖基坑→地基处理→基础施工→涵台及顶板施工→涵背回填”的顺序进行施工。2.2、基坑开挖：由测量组放样，确定涵洞的平面位置和地面高程，根据地质情况按照合适的坡率放坡并按每侧加宽50㎝作为施工作业面，撒...
