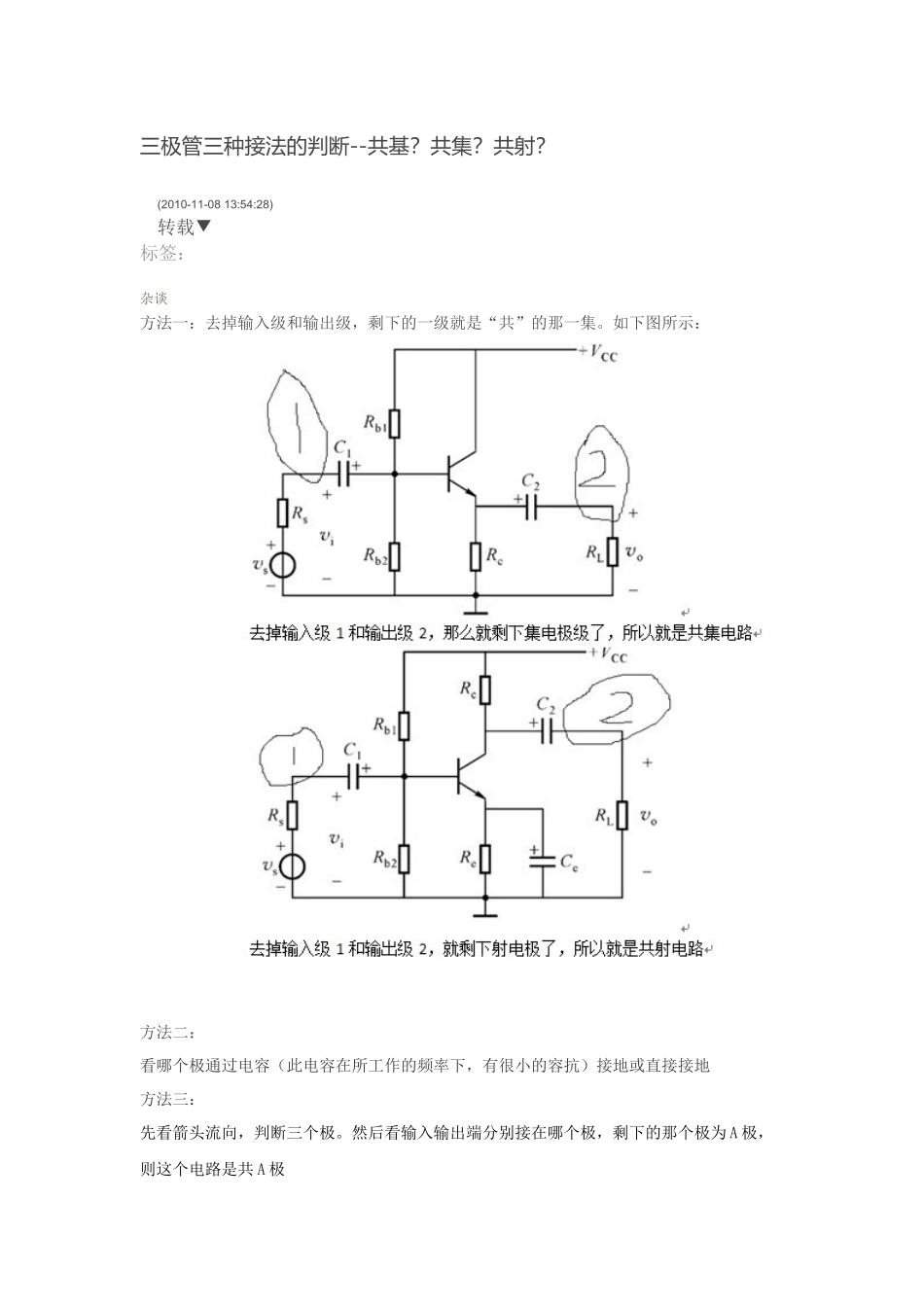

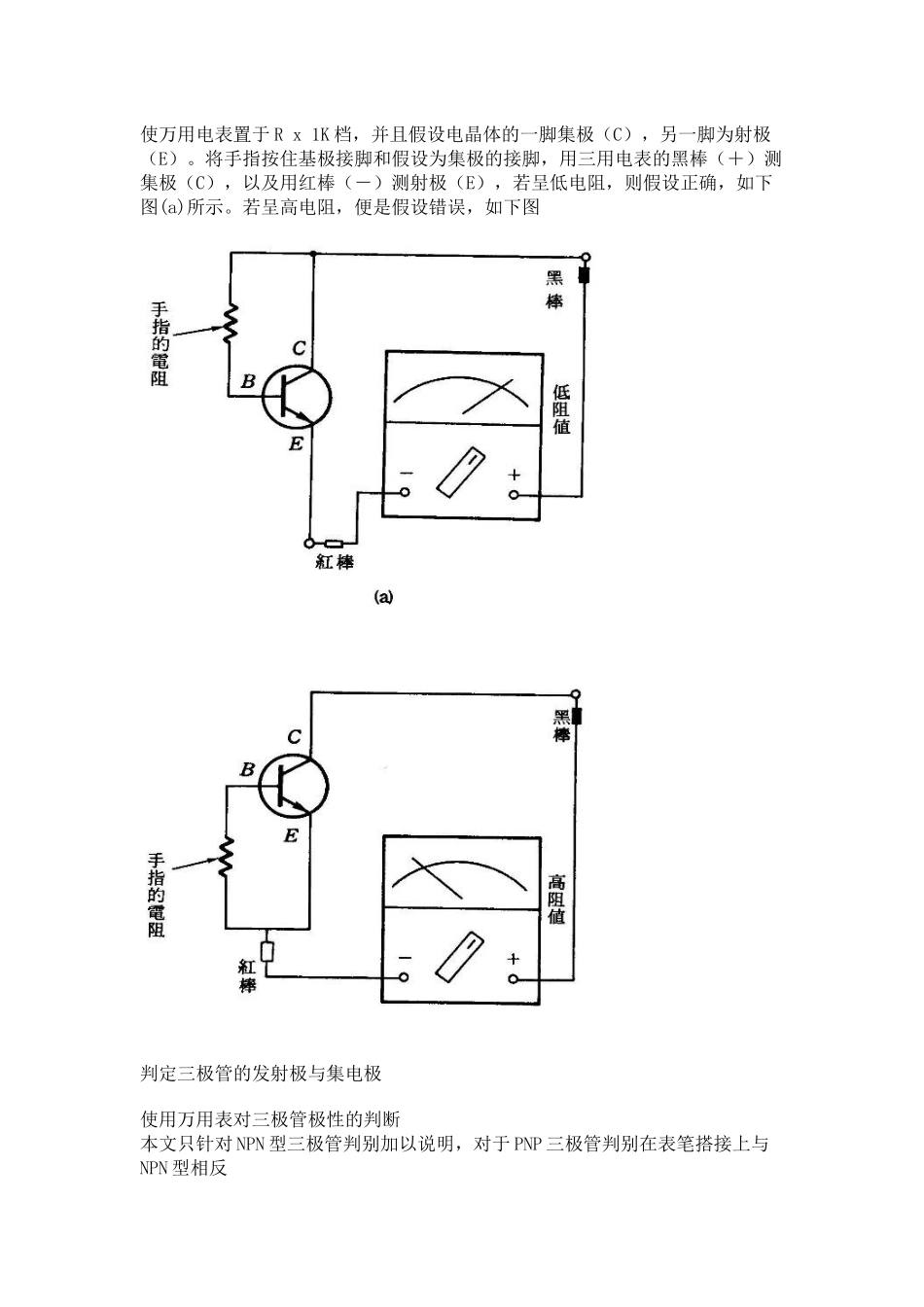

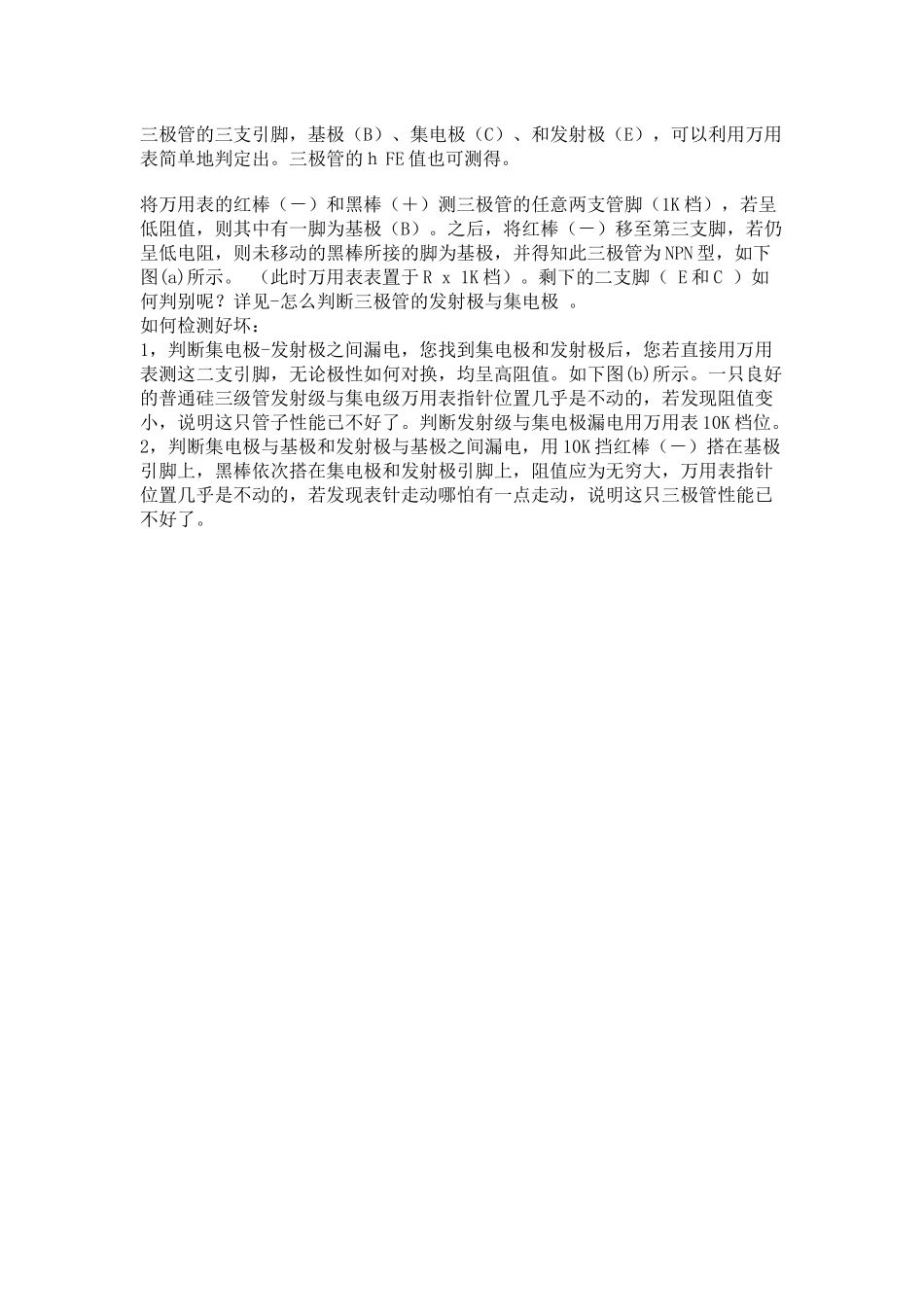

三极管三种接法的判断--共基？共集？共射？(2010-11-0813:54:28)转载▼标签：杂谈方法一：去掉输入级和输出级，剩下的一级就是“共”的那一集。如下图所示：方法二：看哪个极通过电容（此电容在所工作的频率下，有很小的容抗）接地或直接接地方法三：先看箭头流向，判断三个极。然后看输入输出端分别接在哪个极，剩下的那个极为A极，则这个电路是共A极使万用电表置于Rx1K档，并且假设电晶体的一脚集极（C），另一脚为射极（E）。将手指按住基极接脚和假设为集极的接脚，用三用电表的黑棒（＋）测集极（C），以及用红棒（－）测射极（E），若呈低电阻，则假设正确，如下图(a)所示。若呈高电阻，便是假设错误，如下图判定三极管的发射极与集电极使用万用表对三极管极性的判断本文只针对NPN型三极管判别加以说明，对于PNP三极管判别在表笔搭接上与NPN型相反三极管的三支引脚，基极（B）、集电极（C）、和发射极（E），可以利用万用表简单地判定出。三极管的ｈFE值也可测得。将万用表的红棒（－）和黑棒（＋）测三极管的任意两支管脚（1K档），若呈低阻值，则其中有一脚为基极（B）。之后，将红棒（－）移至第三支脚，若仍呈低电阻，则未移动的黑棒所接的脚为基极，并得知此三极管为NPN型，如下图(a)所示。（此时万用表表置于Rx1K档）。剩下的二支脚（E和C）如何判别呢？详见-怎么判断三极管的发射极与集电极。如何检测好坏：1，判断集电极-发射极之间漏电，您找到集电极和发射极后，您若直接用万用表测这二支引脚，无论极性如何对换，均呈高阻值。如下图(b)所示。一只良好的普通硅三级管发射级与集电级万用表指针位置几乎是不动的，若发现阻值变小，说明这只管子性能已不好了。判断发射级与集电极漏电用万用表10K档位。2，判断集电极与基极和发射极与基极之间漏电，用10K挡红棒（－）搭在基极引脚上，黑棒依次搭在集电极和发射极引脚上，阻值应为无穷大，万用表指针位置几乎是不动的，若发现表针走动哪怕有一点走动，说明这只三极管性能已不好了。以上测量方法只适合于普通硅材料三极管（一般现在绝大多数都疏管），对于内藏电阻三极管，内藏二极管的三极管，场效应管等特殊三极管是不适用的，以上请用指针式万用表判断，用数字表是不能判断是否正确的。
