取样频率和取样方法VIP免费

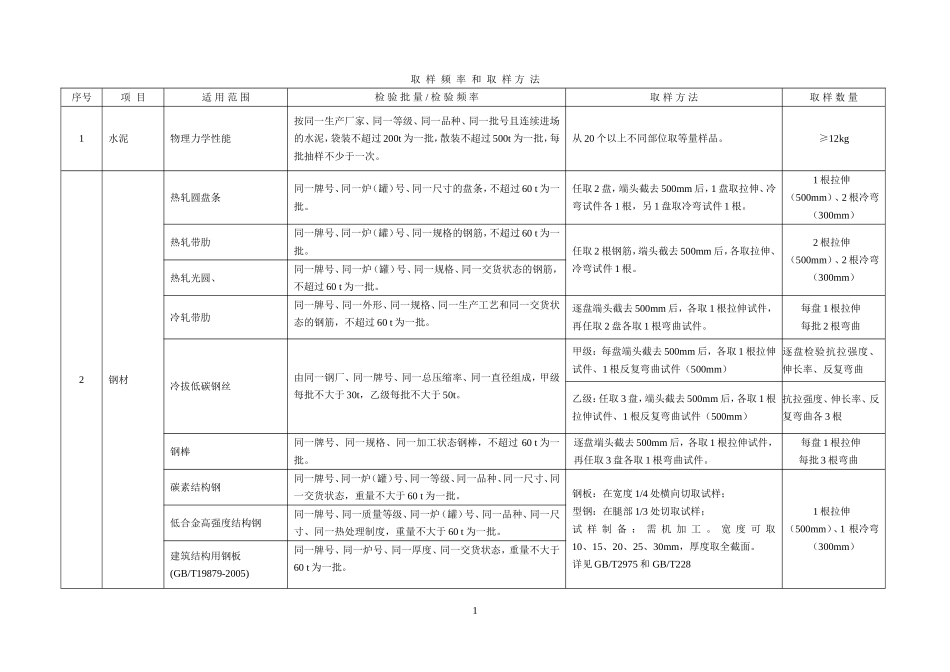

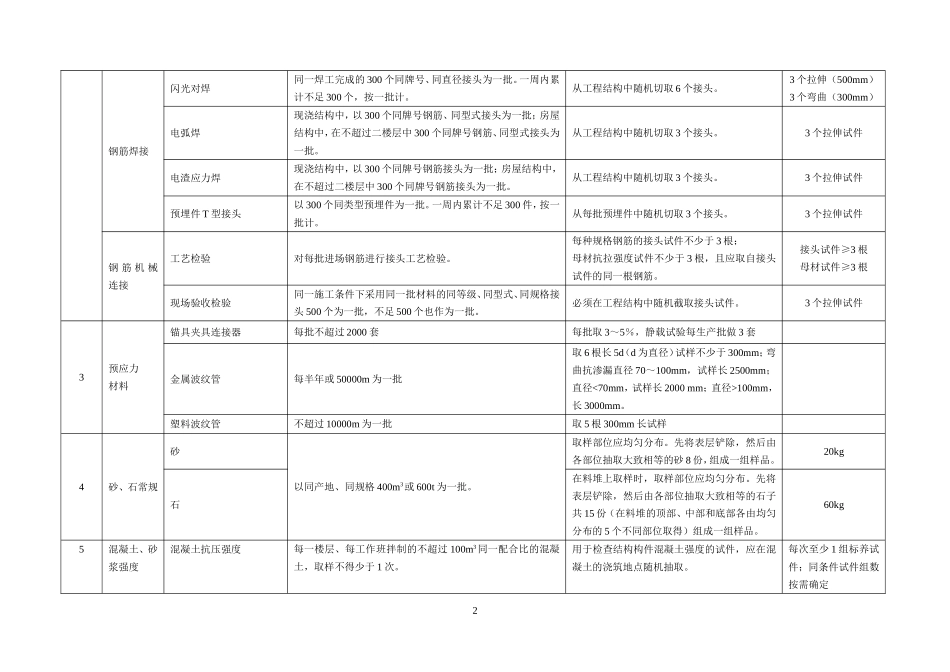

取样频率和取样方法序号项目适用范围检验批量/检验频率取样方法取样数量1水泥物理力学性能按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。从20个以上不同部位取等量样品。≥12kg2钢材热轧圆盘条同一牌号、同一炉（罐）号、同一尺寸的盘条，不超过60t为一批。任取2盘，端头截去500mm后，1盘取拉伸、冷弯试件各1根，另1盘取冷弯试件1根。1根拉伸（500mm）、2根冷弯（300mm）热轧带肋同一牌号、同一炉（罐）号、同一规格的钢筋，不超过60t为一批。任取2根钢筋，端头截去500mm后，各取拉伸、冷弯试件1根。2根拉伸（500mm）、2根冷弯（300mm）热轧光圆、同一牌号、同一炉（罐）号、同一规格、同一交货状态的钢筋，不超过60t为一批。冷轧带肋同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋，不超过60t为一批。逐盘端头截去500mm后，各取1根拉伸试件，再任取2盘各取1根弯曲试件。每盘1根拉伸每批2根弯曲冷拔低碳钢丝由同一钢厂、同一牌号、同一总压缩率、同一直径组成，甲级每批不大于30t，乙级每批不大于50t。甲级：每盘端头截去500mm后，各取1根拉伸试件、1根反复弯曲试件（500mm）逐盘检验抗拉强度、伸长率、反复弯曲乙级：任取3盘，端头截去500mm后，各取1根拉伸试件、1根反复弯曲试件（500mm）抗拉强度、伸长率、反复弯曲各3根钢棒同一牌号、同一规格、同一加工状态钢棒，不超过60t为一批。逐盘端头截去500mm后，各取1根拉伸试件，再任取3盘各取1根弯曲试件。每盘1根拉伸每批3根弯曲碳素结构钢同一牌号、同一炉（罐）号、同一等级、同一品种、同一尺寸、同一交货状态，重量不大于60t为一批。钢板：在宽度1/4处横向切取试样；型钢：在腿部1/3处切取试样；试样制备：需机加工。宽度可取10、15、20、25、30mm，厚度取全截面。详见GB/T2975和GB/T2281根拉伸（500mm）、1根冷弯（300mm）低合金高强度结构钢同一牌号、同一质量等级、同一炉（罐）号、同一品种、同一尺寸、同一热处理制度，重量不大于60t为一批。建筑结构用钢板(GB/T19879-2005)同一牌号、同一炉号、同一厚度、同一交货状态，重量不大于60t为一批。1钢筋焊接闪光对焊同一焊工完成的300个同牌号、同直径接头为一批。一周内累计不足300个，按一批计。从工程结构中随机切取6个接头。3个拉伸（500mm）3个弯曲（300mm）电弧焊现浇结构中，以300个同牌号钢筋、同型式接头为一批；房屋结构中，在不超过二楼层中300个同牌号钢筋、同型式接头为一批。从工程结构中随机切取3个接头。3个拉伸试件电渣应力焊现浇结构中，以300个同牌号钢筋接头为一批；房屋结构中，在不超过二楼层中300个同牌号钢筋接头为一批。从工程结构中随机切取3个接头。3个拉伸试件预埋件T型接头以300个同类型预埋件为一批。一周内累计不足300件，按一批计。从每批预埋件中随机切取3个接头。3个拉伸试件钢筋机械连接工艺检验对每批进场钢筋进行接头工艺检验。每种规格钢筋的接头试件不少于3根；母材抗拉强度试件不少于3根，且应取自接头试件的同一根钢筋。接头试件≥3根母材试件≥3根现场验收检验同一施工条件下采用同一批材料的同等级、同型式、同规格接头500个为一批，不足500个也作为一批。必须在工程结构中随机截取接头试件。3个拉伸试件3预应力材料锚具夹具连接器每批不超过2000套每批取3～5％，静载试验每生产批做3套金属波纹管每半年或50000m为一批取6根长5d（d为直径）试样不少于300mm；弯曲抗渗漏直径70～100mm，试样长2500mm；直径<70mm，试样长2000mm；直径>100mm，长3000mm。塑料波纹管不超过10000m为一批取5根300mm长试样4砂、石常规砂以同产地、同规格400m3或600t为一批。取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等的砂8份，组成一组样品。20kg石在料堆上取样时，取样部位应均匀分布。先将表层铲除，然后由各部位抽取大致相等的石子共15份（在料堆的顶部、中部和底部各由均匀分布的5个不同部位取得）组成一组样品。60kg5混凝土、砂浆强度混凝土抗压强度每一楼层、每工作班拌制的不超过100m3同一配合比的混凝土，取样不得少于...
