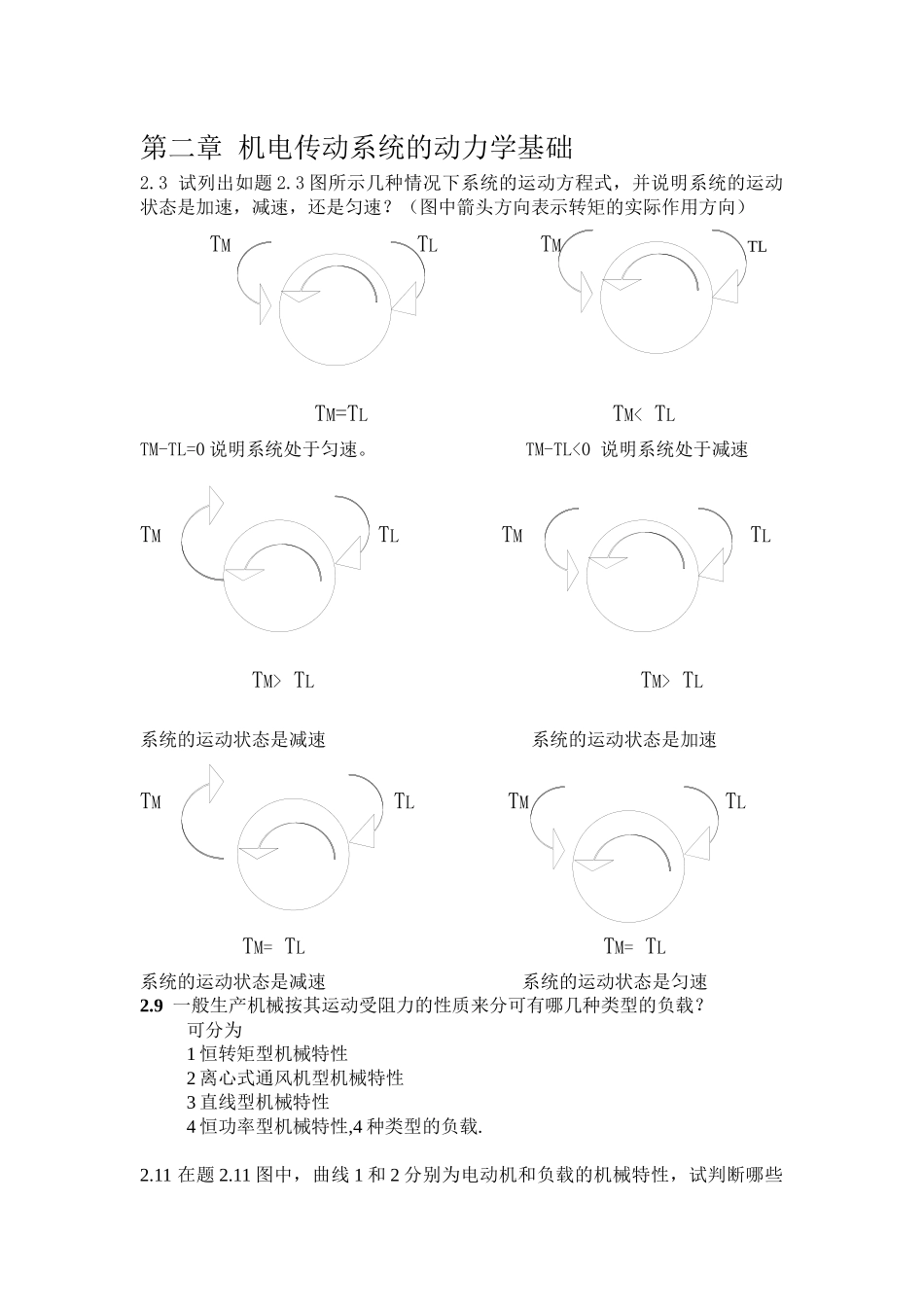

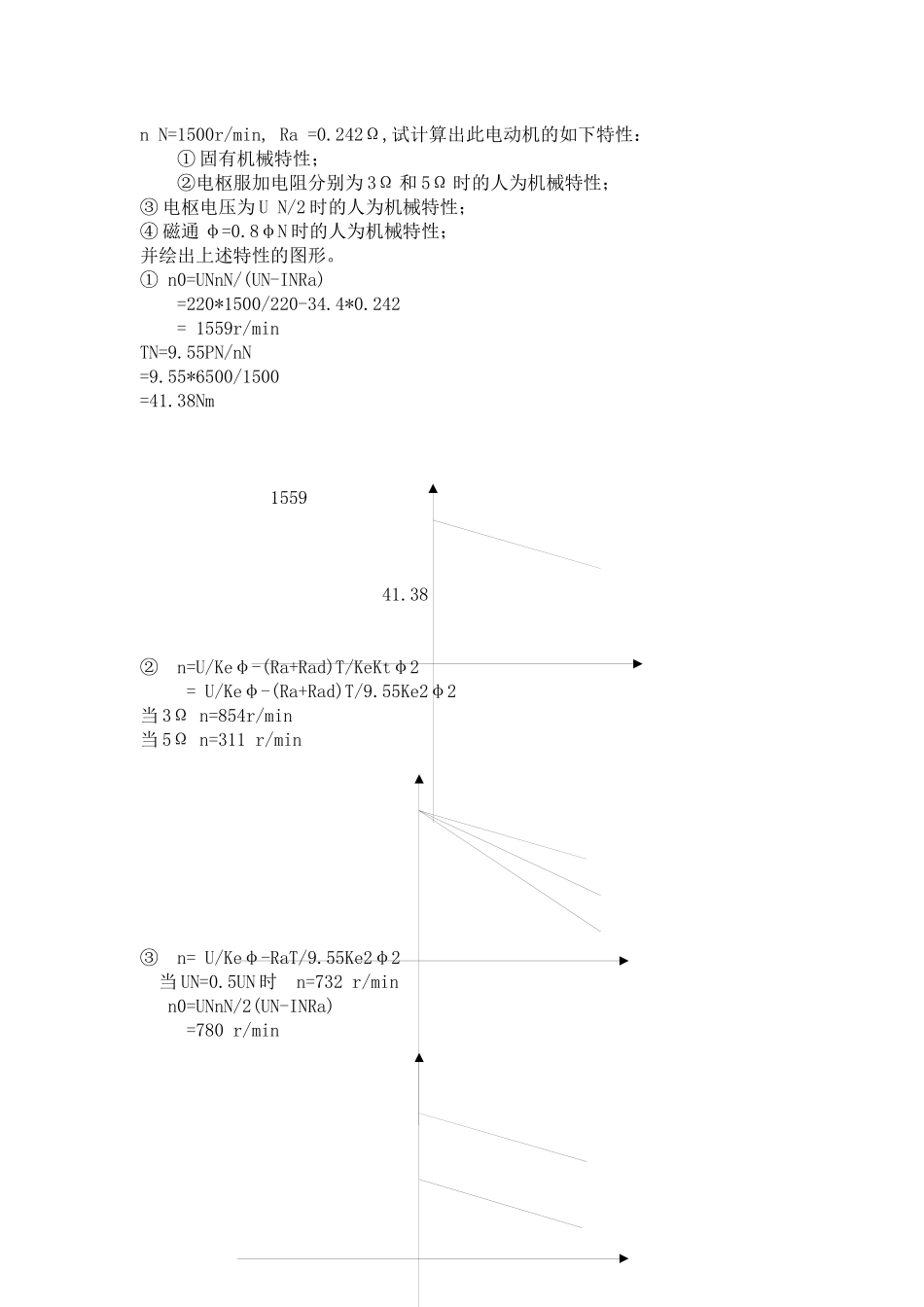

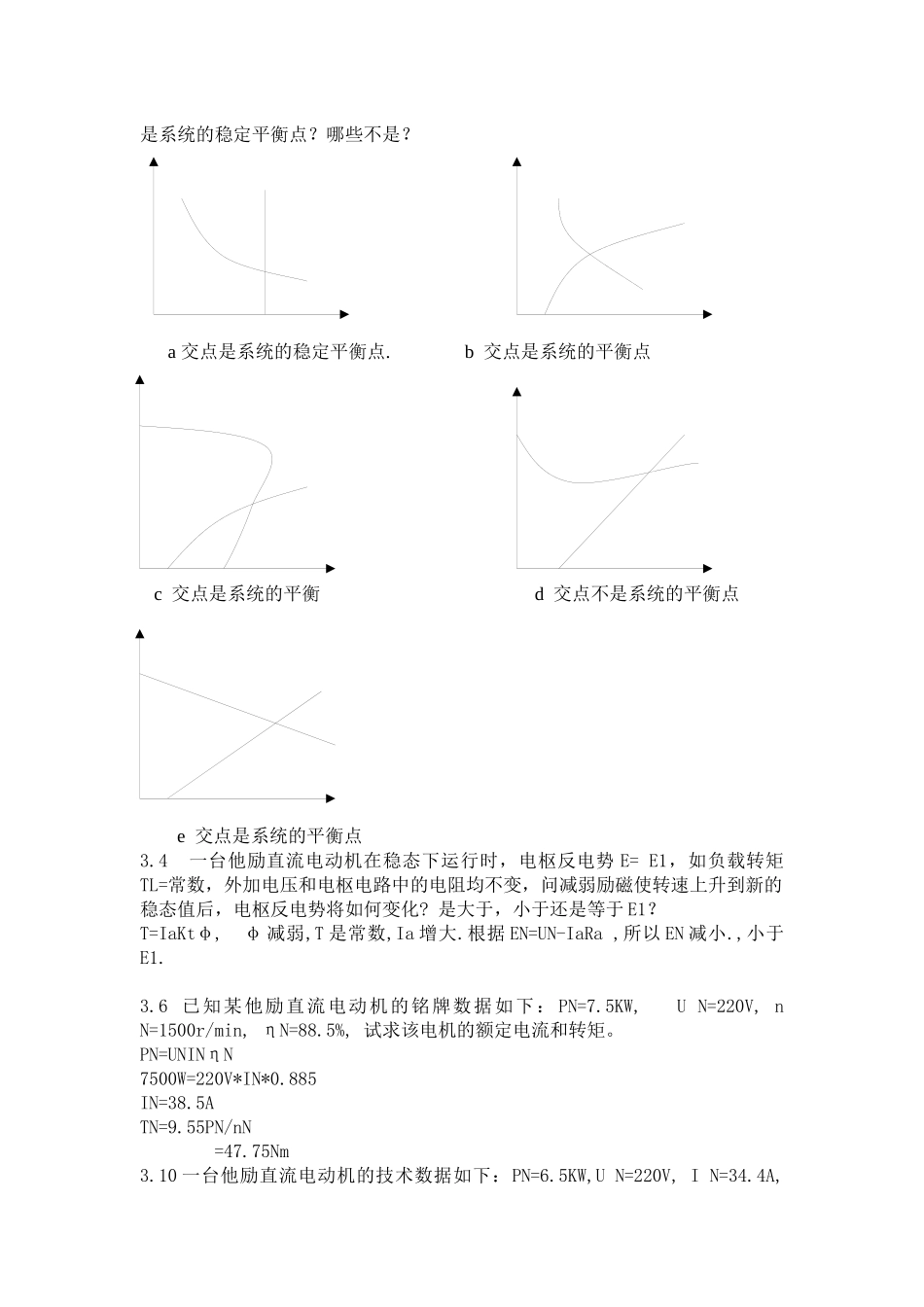

第二章机电传动系统的动力学基础2.3试列出如题2.3图所示几种情况下系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）TMTLTMTLNTM=TLTMTLTM>TL系统的运动状态是减速系统的运动状态是加速TMTLTMTLTM=TLTM=TL系统的运动状态是减速系统的运动状态是匀速2.9一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？可分为1恒转矩型机械特性2离心式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载.2.11在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？a交点是系统的稳定平衡点.b交点是系统的平衡点c交点是系统的平衡d交点不是系统的平衡点e交点是系统的平衡点3.4一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化?是大于，小于还是等于E1？T=IaKtφ,φ减弱,T是常数,Ia增大.根据EN=UN-IaRa,所以EN减小.,小于E1.3.6已知某他励直流电动机的铭牌数据如下：PN=7.5KW,UN=220V,nN=1500r/min,ηN=88.5%,试求该电机的额定电流和转矩。PN=UNINηN7500W=220V*IN*0.885IN=38.5ATN=9.55PN/nN=47.75Nm3.10一台他励直流电动机的技术数据如下：PN=6.5KW,UN=220V,IN=34.4A,nN=1500r/min,Ra=0.242Ω,试计算出此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为UN/2时的人为机械特性；④磁通φ=0.8φN时的人为机械特性；并绘出上述特性的图形。①n0=UNnN/(UN-INRa)=220*1500/220-34.4*0.242=1559r/minTN=9.55PN/nN=9.55*6500/1500=41.38Nm155941.38②n=U/Keφ-(Ra+Rad)T/KeKtφ2=U/Keφ-(Ra+Rad)T/9.55Ke2φ2当3Ωn=854r/min当5Ωn=311r/min③n=U/Keφ-RaT/9.55Ke2φ2当UN=0.5UN时n=732r/minn0=UNnN/2(UN-INRa)=780r/min④n=U/0.8Keφ-RaT/9.55Ke2φ20.82当φ=0.8φ时n=1517r/minn0=UNnN/0.8Keφ=1964r/minn03.15一台直流他励电动机，其额定数据如下：PN=2.2KW,UN=Uf=110V,nN=1500r/min,ηN=0.8,Ra=0.4Ω,Rf=82.7Ω。试求：①额定电枢电流IAn;②额定励磁电流IfN;③励磁功率Pf;④额定转矩TN;⑤额定电流时的反电势；⑥直接启动时的启动电流；⑦如果要是启动电流不超过额定电流的2倍，求启动电阻为多少欧？此时启动转矩又为多少？PN=UNIaNηN2200=110*IaN*0.8IaN=25AUf=RfIfNIfN=110/82.7=1.33A③Pf=UfIfN=146.3W④额定转矩TN=9.55PN/nN=14Nm⑤额定电流时的反电势EN=UN-INRa=110V-0.4*25=100V⑥直接启动时的启动电流Ist=UN/Ra=110/0.4=275A⑦启动电阻2IN>UN/(Ra+Rst)Rst>1.68Ω启动转矩Keφ=(UN-INRa)/nN=0.066Ia=UN/(Ra+Rst)T=KtIaφ=52.9A=9.55*0.066*52.9=33.34Nm4.6有一台三相异步电动机，其技术数据如下表所示。试求：①线电压为380V时，三相定子绕组应如何接法？②求n0,p,SN,TN,Tst,Tmax和Ist；③额定负载时电动机的输入功率是多少？①线电压为380V时，三相定子绕组应为Y型接法.②TN=9.55PN/nN=9.55*3000/960=29.8NmTst/TN=2Tst=2*29.8=59.6NmTmax/TN=2.0Tmax=59.6NmIst/IN=6.5Ist=46.8A一般nN=(0.94-0.98)n0n0=nN/0.96=1000r/minSN=(n0-nN)/n0=(1000-960)/1000=0.04P=60f/n0=60*50/1000=3③η=PN/P输入P输入=3/0.83=3.614.8三相异步电动机断了一根电源线后，为什么不能启动？而在运行时断了一线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？三相异步电动机断了一根电源线后，转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩，而且转矩大小相等。故其作用相互抵消，合转矩为零，因而转子不能自行启动，而在运行时断了一线，仍能继续转动转动方向的转矩大于反向转矩，这两种情况都会使电动机的电流增加。4.11有一台三相异步电动机，其铭牌数据如下：PN/kWnN/r·min-1UN/VηN×100cosφNIst/INTst/TNTmax/TN接法401470380900.96.51.22.0△①当负载转矩为250N·m时，试问在U=UN和U`=0.8UN两种情况下电动机能否启动？T...
