矿物电缆专项施工方案VIP免费

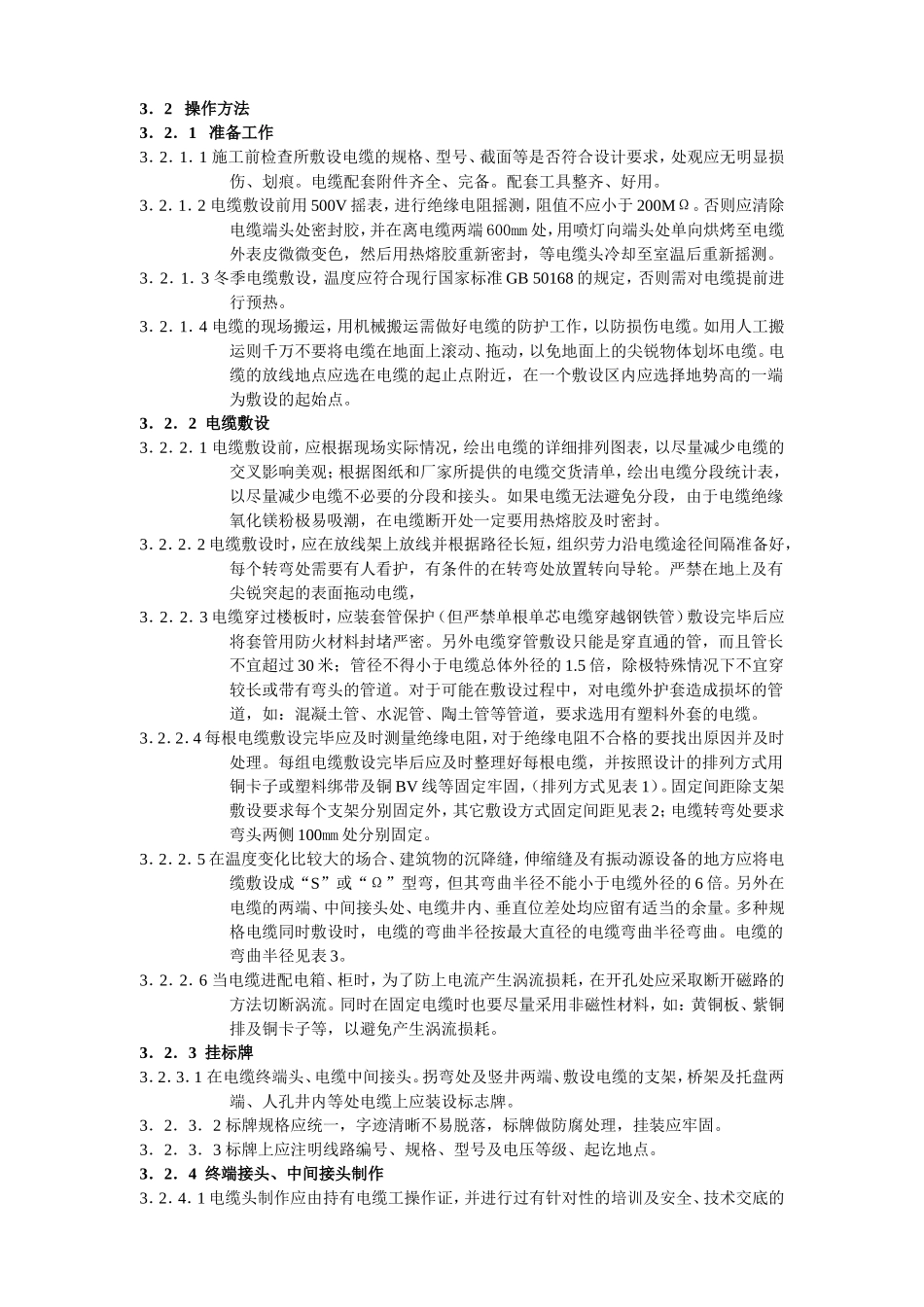

矿物绝缘电缆敷设、安装方法1适用范围本方法适用于建筑电气安装工程中矿物绝缘电缆的敷设、安装及附件的处理。2施工准备2．1材料2．1．1电缆应有出厂合格证、产品质量证明单、CQC认证标识；其规格型号及电压等级应符合设计要求。2．1．2电缆外观完好无损，（无压扁、破损、扭曲及锈蚀现象），有防腐护套的电缆，防腐护套无破损及折裂等损伤。2．1．3各种配套用附件应有明显的规格标记，不应有明显锈蚀，边缘处无毛刺。所有紧固螺丝，均应采用镀锌件。2．2机具设备2．2．1手动工具：电工工具、钢锯、橡胶锤、扳手、弯管器、割管器、斜口钳、喷灯、开孔器、钢锉、组锉、液压钳。2．2．2电动工具：手电钻、台钻。2．2．3测试器具：500V兆欧表、万用表、核相器、测电笔。2．2．4其它工具：人字梯、电缆滚轮、转向导轮、手持通话对讲设备等。2．2．5辅助材料：密封胶、热熔胶、塑料绑带、热缩管、抹布、镀锡铜编织接地线、铜卡子（可自制）及铜芯BV线等。2．3作业条件2．3．1预留孔洞和预埋件的位置、尺寸应符合设计要求。2．3．2电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水及杂物。2．3．3敷设电缆沿线无障碍物，场地清理干净、道路畅通，沟盖板齐备。2．3．4敷设电缆用的脚手架搭设完毕，且符合安全要求，电缆敷设沿线照明照度能满足施工要求。2．3．5检查敷设电缆用机械设备是否良好。2．3．6电缆桥架、电缆托盘、电缆支架、电缆保护管、暗敷的电缆沟槽或架空的电缆钢索均已安装、施工完毕并经检验合格。变配电室内全部电气设备及用电设备配电箱、柜安装验收完毕。2．4技术准备2．4．1施工图纸和技术资料齐全。2．4．2施工方案编制完毕并经审批。2．4．3施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。3操作工艺3．1工艺流程3．1．1准备工作。3．1．2敷设电缆。3．1．3挂标牌。3．1．4终端接头、中间接头的制作。3．1．5电缆分相3．1．6试验、试运行。3．2操作方法3．2．1准备工作3．2．1．1施工前检查所敷设电缆的规格、型号、截面等是否符合设计要求，处观应无明显损伤、划痕。电缆配套附件齐全、完备。配套工具整齐、好用。3．2．1．2电缆敷设前用500V摇表，进行绝缘电阻摇测，阻值不应小于200MΩ。否则应清除电缆端头处密封胶，并在离电缆两端600mm处，用喷灯向端头处单向烘烤至电缆外表皮微微变色，然后用热熔胶重新密封，等电缆头冷却至室温后重新摇测。3．2．1．3冬季电缆敷设，温度应符合现行国家标准GB50168的规定，否则需对电缆提前进行预热。3．2．1．4电缆的现场搬运，用机械搬运需做好电缆的防护工作，以防损伤电缆。如用人工搬运则千万不要将电缆在地面上滚动、拖动，以免地面上的尖锐物体划坏电缆。电缆的放线地点应选在电缆的起止点附近，在一个敷设区内应选择地势高的一端为敷设的起始点。3．2．2电缆敷设3．2．2．1电缆敷设前，应根据现场实际情况，绘出电缆的详细排列图表，以尽量减少电缆的交叉影响美观；根据图纸和厂家所提供的电缆交货清单，绘出电缆分段统计表，以尽量减少电缆不必要的分段和接头。如果电缆无法避免分段，由于电缆绝缘氧化镁粉极易吸潮，在电缆断开处一定要用热熔胶及时密封。3．2．2．2电缆敷设时，应在放线架上放线并根据路径长短，组织劳力沿电缆途径间隔准备好，每个转弯处需要有人看护，有条件的在转弯处放置转向导轮。严禁在地上及有尖锐突起的表面拖动电缆，3．2．2．3电缆穿过楼板时，应装套管保护（但严禁单根单芯电缆穿越钢铁管）敷设完毕后应将套管用防火材料封堵严密。另外电缆穿管敷设只能是穿直通的管，而且管长不宜超过30米；管径不得小于电缆总体外径的1.5倍，除极特殊情况下不宜穿较长或带有弯头的管道。对于可能在敷设过程中，对电缆外护套造成损坏的管道，如：混凝土管、水泥管、陶土管等管道，要求选用有塑料外套的电缆。3．2．2．4每根电缆敷设完毕应及时测量绝缘电阻，对于绝缘电阻不合格的要找出原因并及时处理。每组电缆敷设完毕后应及时整理好每根电缆，并按照设计的排列方式用铜卡子或塑料绑带及铜BV线等固定牢固，（排列方式见表1）。固定间距除支架敷设要求每个支架分别固定外，其它敷...
