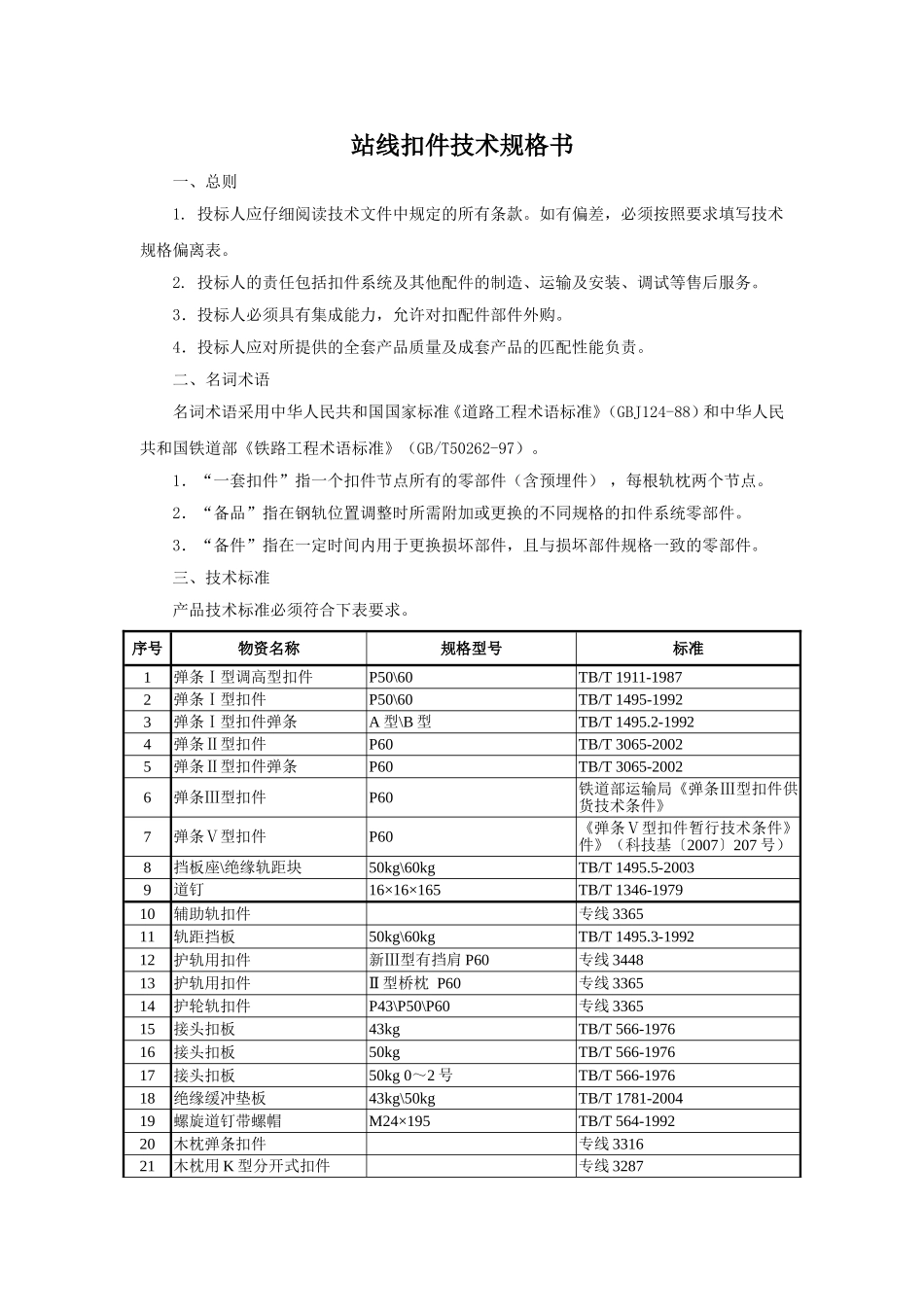

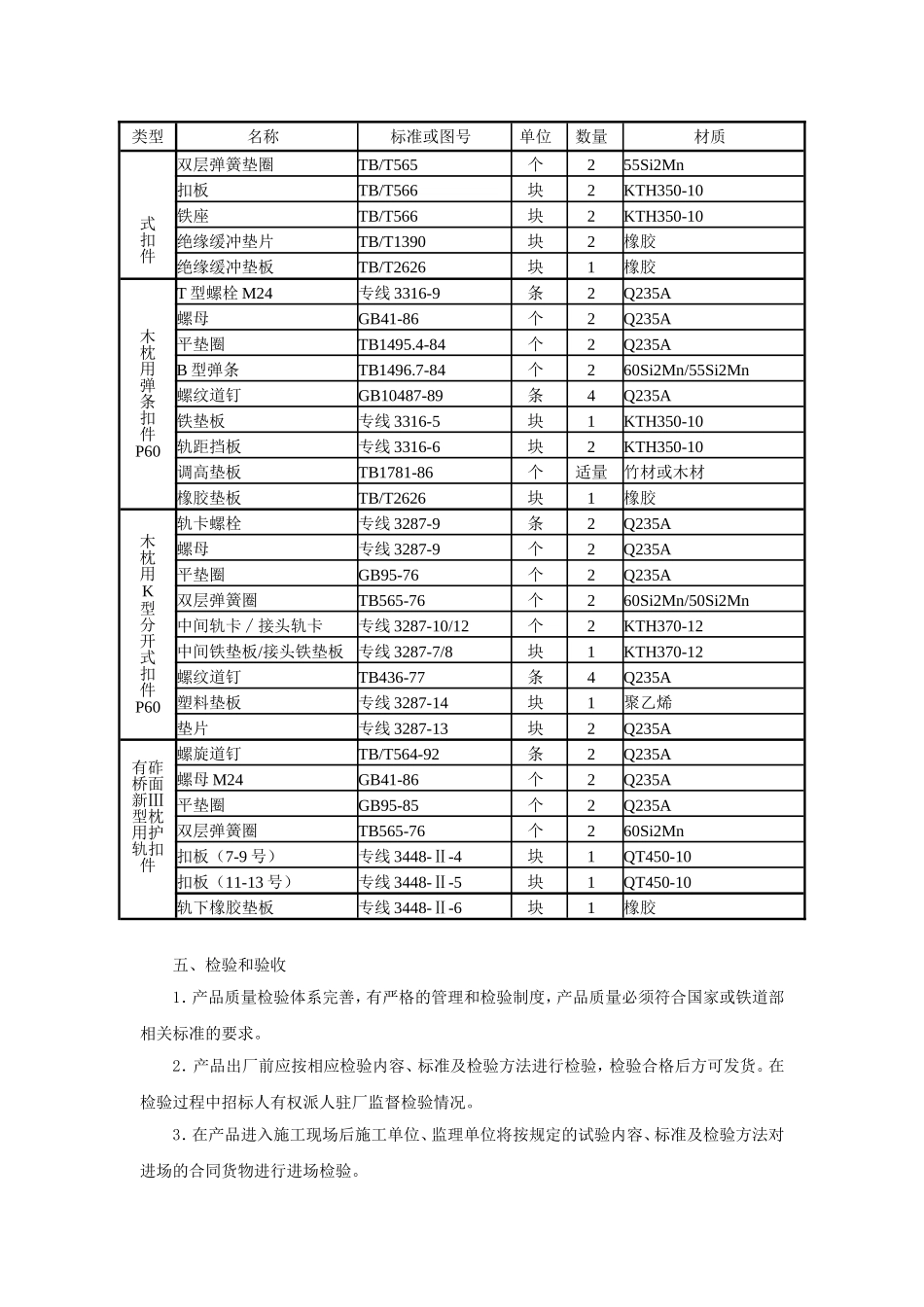

站线扣件技术规格书一、总则1.投标人应仔细阅读技术文件中规定的所有条款。如有偏差,必须按照要求填写技术规格偏离表。2.投标人的责任包括扣件系统及其他配件的制造、运输及安装、调试等售后服务。3.投标人必须具有集成能力,允许对扣配件部件外购。4.投标人应对所提供的全套产品质量及成套产品的匹配性能负责。二、名词术语名词术语采用中华人民共和国国家标准《道路工程术语标准》(GBJ124-88)和中华人民共和国铁道部《铁路工程术语标准》(GB/T50262-97)。1.“一套扣件”指一个扣件节点所有的零部件(含预埋件),每根轨枕两个节点。2.“备品”指在钢轨位置调整时所需附加或更换的不同规格的扣件系统零部件。3.“备件”指在一定时间内用于更换损坏部件,且与损坏部件规格一致的零部件。三、技术标准产品技术标准必须符合下表要求。序号物资名称规格型号标准1弹条Ⅰ型调高型扣件P50\60TB/T1911-19872弹条Ⅰ型扣件P50\60TB/T1495-19923弹条Ⅰ型扣件弹条A型\B型TB/T1495.2-19924弹条Ⅱ型扣件P60TB/T3065-20025弹条Ⅱ型扣件弹条P60TB/T3065-20026弹条Ⅲ型扣件P60铁道部运输局《弹条Ⅲ型扣件供货技术条件》7弹条Ⅴ型扣件P60《弹条Ⅴ型扣件暂行技术条件》件》(科技基〔2007〕207号)8挡板座\绝缘轨距块50kg\60kgTB/T1495.5-20039道钉16×16×165TB/T1346-197910辅助轨扣件专线336511轨距挡板50kg\60kgTB/T1495.3-199212护轨用扣件新Ⅲ型有挡肩P60专线344813护轨用扣件Ⅱ型桥枕P60专线336514护轮轨扣件P43\P50\P60专线336515接头扣板43kgTB/T566-197616接头扣板50kgTB/T566-197617接头扣板50kg0~2号TB/T566-197618绝缘缓冲垫板43kg\50kgTB/T1781-200419螺旋道钉带螺帽M24×195TB/T564-199220木枕弹条扣件专线331621木枕用K型分开式扣件专线3287序号物资名称规格型号标准22平垫圈25×45×4GB/T95C级23平垫圈25×50×6TB/T1495.4-199224弹簧垫圈(双层)26×44×9TB/T565-197625塑料轨底衬垫43kg3×112×165TB/T1781-200426塑料轨底衬垫50kg3×130×165TB/T1781-200427铁垫板43kg\50kgTB/T2346-1993TB/T2343.1-1993TB/T2343.2-199328铁座82×45×8TB/T566-197629橡胶垫板TB/T2626-199530正线护轮轨连接配件P43TB/T2345-1993TB/T2347-1993TB/T418-197531正线小阻力扣件(正线)有碴桥上石龙小阻力扣件32中间扣板43kgTB/T566-197633中间扣板50kgTB/T566-197634中间扣板50kg0~2号TB/T566-1976四、每“套”扣件/钢轨连接件包含配件类型名称标准或图号单位数量材质弹条Ⅰ型扣件螺旋道钉TB/T564条2Q235A螺母GB41个2Q235A弹条TB∕T1495.2个260Si2Mn轨距挡板TB∕T1495.3块2Q235A平垫圈TB∕T1495.4个2Q235A橡胶垫板TB∕T2626块1橡胶尼龙挡板座TB∕T1495.5块2聚酰胺6弹条Ⅱ型扣件螺旋道钉TB/T564条2Q235A螺母GB41个2Q235A弹条TB/T3065.2个260Si2CrA轨距挡板TB/T1495.3块2Q235A平垫圈TB/T1495.4个2Q235A橡胶垫板TB/T2626块1橡胶尼龙挡板座TB/T1495.5块2聚酰胺6弹条Ⅲ型扣件弹条专线(01)3328-3个260Si2Mn预埋铁座专线(01)3328-4件2QT450-10绝缘轨距块专线(01)3328-6块2玻璃纤维增强聚酰胺66橡胶垫板专线(01)3328-5块1橡胶70型扣板螺旋道钉TB/T564条2Q235A螺母GB41个2Q235A平垫圈GB95个2Q235A类型名称标准或图号单位数量材质式扣件双层弹簧垫圈TB/T565个255Si2Mn扣板TB/T566块2KTH350-10铁座TB/T566块2KTH350-10绝缘缓冲垫片TB/T1390块2橡胶绝缘缓冲垫板TB/T2626块1橡胶木枕用弹条扣件P60T型螺栓M24专线3316-9条2Q235A螺母GB41-86个2Q235A平垫圈TB1495.4-84个2Q235AB型弹条TB1496.7-84个260Si2Mn/55Si2Mn螺纹道钉GB10487-89条4Q235A铁垫板专线3316-5块1KTH350-10轨距挡板专线3316-6块2KTH350-10调高垫板TB1781-86个适量竹材或木材橡胶垫板TB/T2626块1橡胶木枕用K型分开式扣件P60轨卡螺栓专线3287-9条2Q235A螺母专线3287-9个2Q235A平垫圈GB95-76个2Q235A双层弹簧圈TB565-76个260Si2Mn/50Si2Mn中间轨卡∕接头轨卡专线3287-10/12个2KTH370-12中间铁垫板/接头铁垫板专线3287-7/8块1KTH370-12螺纹道钉TB436-77条4Q235A塑料垫板专线3287-14块1聚乙烯垫片专线3287-13块2Q235A有砟桥面新Ⅲ型枕用护轨...
