强电过路管施工方案VIP免费

强电过路管施工方案_第1页
1/5
强电过路管施工方案_第2页
2/5
强电过路管施工方案_第3页
3/5

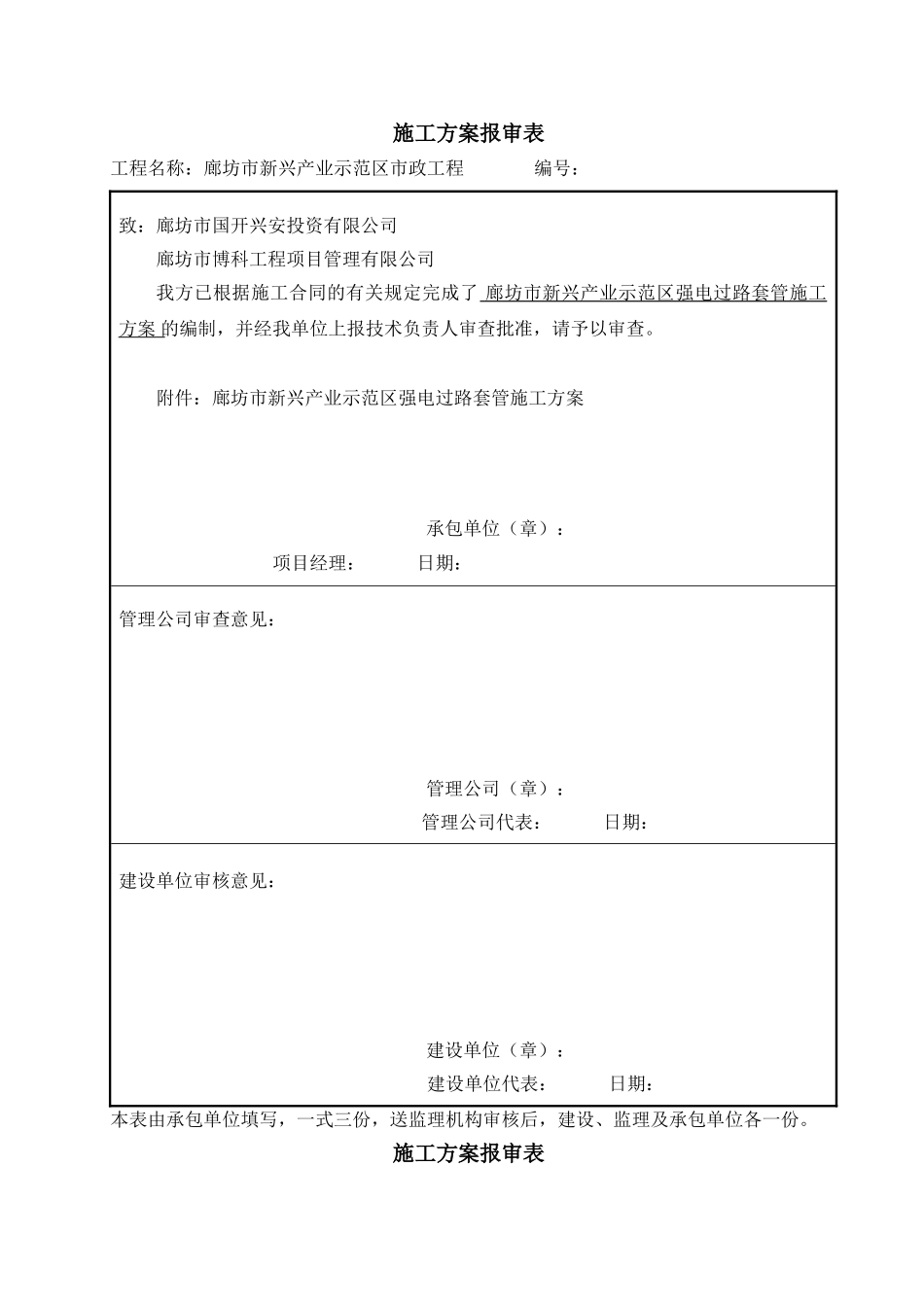

施工方案报审表工程名称:廊坊市新兴产业示范区市政工程编号:致:廊坊市国开兴安投资有限公司廊坊市博科工程项目管理有限公司我方已根据施工合同的有关规定完成了廊坊市新兴产业示范区强电过路套管施工方案的编制,并经我单位上报技术负责人审查批准,请予以审查。附件:廊坊市新兴产业示范区强电过路套管施工方案承包单位(章):项目经理:日期:管理公司审查意见:管理公司(章):管理公司代表:日期:建设单位审核意见:建设单位(章):建设单位代表:日期:本表由承包单位填写,一式三份,送监理机构审核后,建设、监理及承包单位各一份。施工方案报审表工程名称:廊坊市新兴产业示范区市政工程编号:致:廊坊市工程建设监理有限公司我方已根据施工合同的有关规定完成了廊坊市新兴产业示范区强电过路套管施工方案的编制,并经我单位上报技术负责人审查批准,请予以审查。附件:廊坊市新兴产业示范区强电过路套管施工方案承包单位(章):项目经理:日期:专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审核意见:项目监理机构:总监理工程师:日期:本表由承包单位填写,一式三份,送监理机构审核后,建设、监理及承包单位各一份。廊坊市新兴产业示范区市政工程强电过路套管施工方案编制:审核:审批:中建廊坊新兴产业示范区工程项目经理部二0一一年四月二十四号一、工程概况本工程为廊坊市新兴产业示范区市政工程,纵二路,横三路均为新兴产业示范区内的主干路。规划市政红线为110米,规划道路红线为50米,两侧各12.0米机动车道,机动车道采用直线型路拱。目前,排水工程已经接近尾声;机动车道灰土及二灰碎石已经开始施工,其中纵二路1号桥至会场段、横三路廊大路口到会场段的石灰土路床处理及石灰稳定土基层已经基本完成,横三路二灰碎石已经摊铺部分路段。强电专业横过路管按设计铺设无碱玻璃钢管,无碱玻璃钢管铺设完成后,用混凝土将开挖后沟槽铺设的过路管全部包封,以满足强电专业横过路管施工要求。本工程过路管用混凝土包封后,需用10%灰土进行回填。机动车道回填至开挖位置,非机动车道和人行道部分尚未施工需用10%灰土回填至非机动车道路床底部,除机动车道、非机动车道和人行道以外管线铺设部分需用素土回填至中央绿化带绿化土设计标高。二、强电过路管施工方案1、强电一般段施工方案强电过路管由于埋设深度的关系,均需在机动车道石灰土路床处理层或石灰稳定土路基施工完毕后,方能进行开挖作业,其施工断面图如下:①管沟开挖:根据现场施工情况,灰土路床处理层施工完毕后或石灰稳定土施工完毕后,由测量放出需要埋设过路套管的位置及开挖的上下口线,采用挖掘机进行开挖,开挖按1:0.33放坡。②管沟铺设:在沟槽开挖完成后,按电力施工要求铺设管道,并对管道进行砼包封。③管沟回填:管道砼包封达到足够的强度后,从砼顶面按要求对管道进行人工分层夯填。需用10%灰土进行回填。机动车道回填至开挖位置,非机动车道和人行道部分尚未施工需用10%灰土回填至非机动车道路床底部,除机动车道、非机动车道和人行道以外管线铺设部分需用素土回填至中央绿化带绿化土设计标高。2、已铺设二灰碎石段施工方案由于强电过路管设计滞后,我横三路部分路段(右幅机动车道0+930~2+560)两层二灰碎石已经铺筑完毕,因此,本段有16道强电管沟开挖需要破碎二灰碎石后进行施工,施工断面图如下:①管沟开挖:由测量放出需要埋设过路套管的位置及开挖的上下口线,需先将已经铺筑完毕的两层二灰碎石破除,然后采用挖掘机按1:0.33放坡开挖管沟。②管沟铺设:在沟槽开挖完成后,按电力施工要求铺设管道,并对管道进行砼包封。③管沟回填:管道砼包封达到足够的强度后,从砼顶面按要求对管道进行人工分层夯填。需用10%灰土进行回填,机动车道回填至设计二灰碎石顶面以下60cm,上部60cm分层人工回填二灰碎石,回填到二灰碎石结构层时,两侧各做30cm厚,50cm宽的开蹬处理;非机动车道和人行道部分用10%灰土回填至非机动车道路床底部,除机动车道、非机动车道和人行道以外管线铺设部分需用素土回填至中央绿化带绿化土设计标高。④二灰碎石表面修整:因二灰石灰顶面以...
