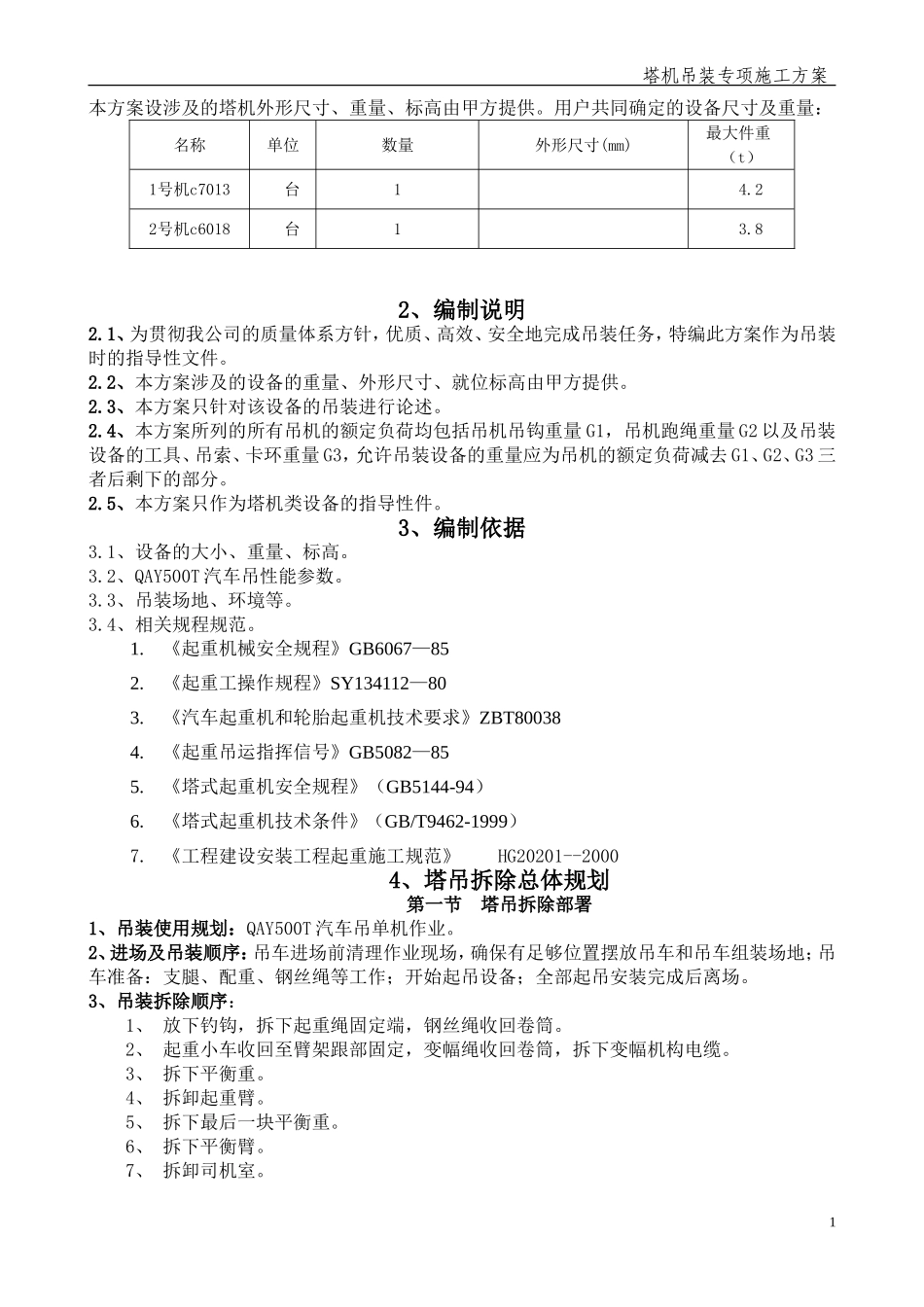

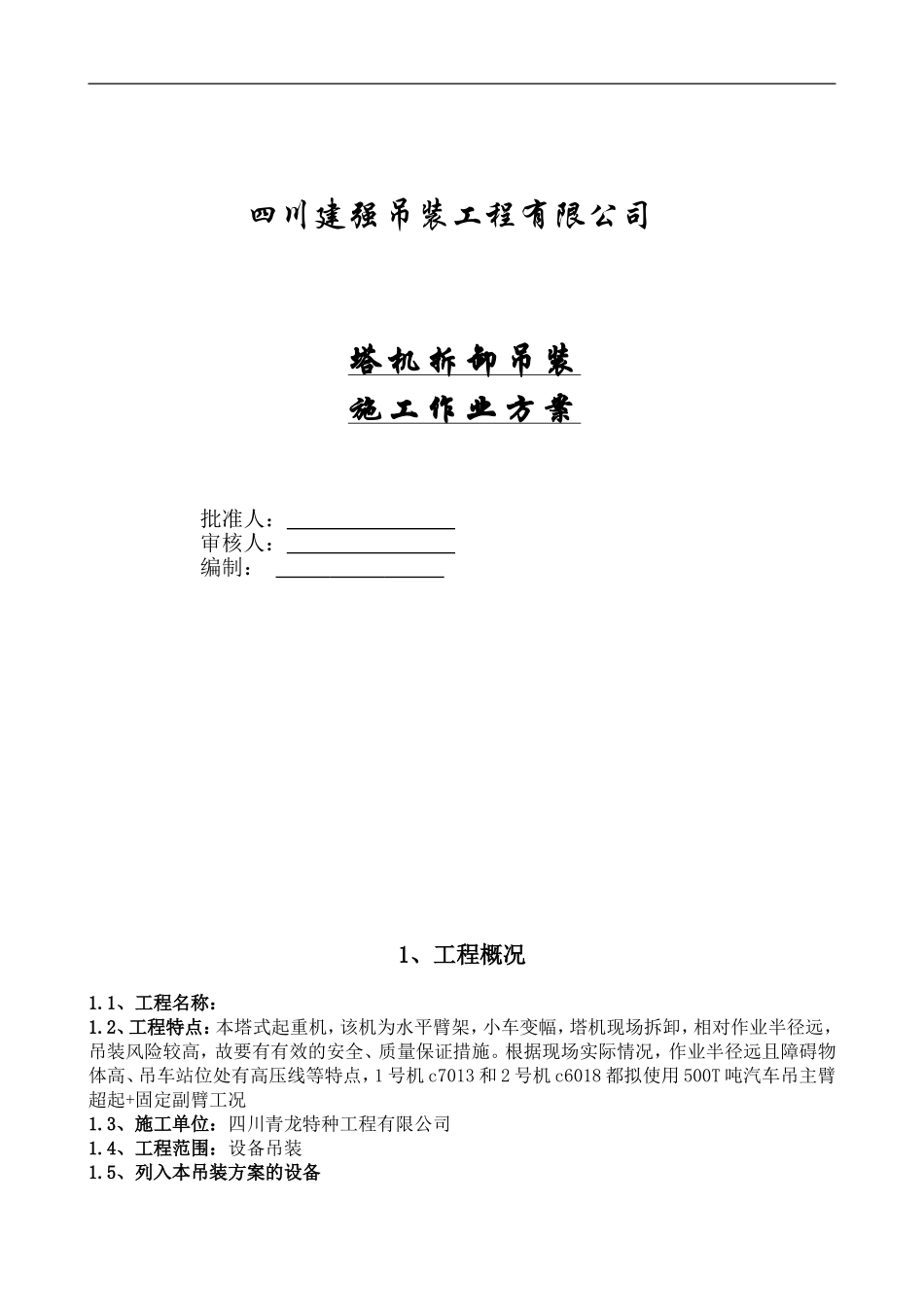

四川建强吊装工程有限公司塔机拆卸吊装施工作业方案批准人：审核人：编制：1、工程概况1.1、工程名称：1.2、工程特点：本塔式起重机，该机为水平臂架，小车变幅，塔机现场拆卸，相对作业半径远，吊装风险较高，故要有有效的安全、质量保证措施。根据现场实际情况，作业半径远且障碍物体高、吊车站位处有高压线等特点，1号机c7013和2号机c6018都拟使用500T吨汽车吊主臂超起+固定副臂工况1.3、施工单位：四川青龙特种工程有限公司1.4、工程范围：设备吊装1.5、列入本吊装方案的设备塔机吊装专项施工方案本方案设涉及的塔机外形尺寸、重量、标高由甲方提供。用户共同确定的设备尺寸及重量：名称单位数量外形尺寸(mm)最大件重（t）1号机c7013台14.22号机c6018台13.82、编制说明2.1、为贯彻我公司的质量体系方针，优质、高效、安全地完成吊装任务，特编此方案作为吊装时的指导性文件。2.2、本方案涉及的设备的重量、外形尺寸、就位标高由甲方提供。2.3、本方案只针对该设备的吊装进行论述。2.4、本方案所列的所有吊机的额定负荷均包括吊机吊钩重量G1，吊机跑绳重量G2以及吊装设备的工具、吊索、卡环重量G3，允许吊装设备的重量应为吊机的额定负荷减去G1、G2、G3三者后剩下的部分。2.5、本方案只作为塔机类设备的指导性件。3、编制依据3.1、设备的大小、重量、标高。3.2、QAY500T汽车吊性能参数。3.3、吊装场地、环境等。3.4、相关规程规范。1.《起重机械安全规程》GB6067—852.《起重工操作规程》SY134112—803.《汽车起重机和轮胎起重机技术要求》ZBT800384.《起重吊运指挥信号》GB5082—855.《塔式起重机安全规程》（GB5144-94）6.《塔式起重机技术条件》（GB/T9462-1999）7.《工程建设安装工程起重施工规范》HG20201--20004、塔吊拆除总体规划第一节塔吊拆除部署1、吊装使用规划：QAY500T汽车吊单机作业。2、进场及吊装顺序：吊车进场前清理作业现场，确保有足够位置摆放吊车和吊车组装场地；吊车准备：支腿、配重、钢丝绳等工作；开始起吊设备；全部起吊安装完成后离场。3、吊装拆除顺序：1、放下钓钩，拆下起重绳固定端，钢丝绳收回卷筒。2、起重小车收回至臂架跟部固定，变幅绳收回卷筒，拆下变幅机构电缆。3、拆下平衡重。4、拆卸起重臂。5、拆下最后一块平衡重。6、拆下平衡臂。7、拆卸司机室。1塔机吊装专项施工方案8、拆卸塔顶。9、拆卸上转台固定节及回转机构。10、拆卸下转台固定节及回转机构。11、拆除塔身：按架设塔身的相反程序拆除塔身。12、拆除底架。第二节塔吊拆除施工前准备1、现场清理：满足吊车位置摆放，吊装作业过程中无空障等，地面承受压力16.51MP/㎡以上。2、吊车挪位通道预留：清理障碍物，满足通行。3、成立吊装小组：吊装设起重指挥，500吨汽车吊指挥为总指挥，设1个高空指挥。在吊装过程中，由指挥统一发布吊装命令，副指挥接到信息后，严格执行，做到信号和行动保持一致。如副指挥和高空指挥有不同意见应及时与总指挥沟通，意见统一后，由总指挥发布命令。4、人员准备成立吊装作业项目部，明确各自职责。对进入现场的施工作业人员进行安全培训及教育，并进行施工作业前的安全技术交底。特种作业人员如吊车司机、起重指挥均应持证上岗。岗位职责项目负责人与相关人员保持联系，确保设备按计划吊装项目技术负责人对吊装过程中的技术工作负责500t司机安全地操作好500t汽车吊指挥安全地指挥好吊车场地应满足如下要求:500t汽车吊外形尺寸：18260×3000×4000；行驶时自重120t(加臂杆)，作业时自重325t；支腿纵横跨度（油缸中心）10125×9600；最小转弯半径15m，最小离地间隙300，回转中心至尾部距离6760。500T汽车吊在作业时，其重量为:货物重量+吊车自身重量+（吊钩+绳索）重量=4.2+325+1=330.2t，因此需在支腿上垫上支腿脚垫，也需要4块支腿脚垫，1个支腿脚垫的尺寸为2.5m×2m=5m2。此时对地面的压力为：330.2t（5×4）m2=16.51t/m2。500t吊车外型尺寸图第五章吊装拆除工艺吊装说明:根据实际情况，图中的建筑物①高33米，建筑物②高27.55米，c7013塔机中心离建筑物边缘的距离为35米，建筑物边缘到街边距离为26米，街边进去4米处有15米高的高压线，塔机最高...
