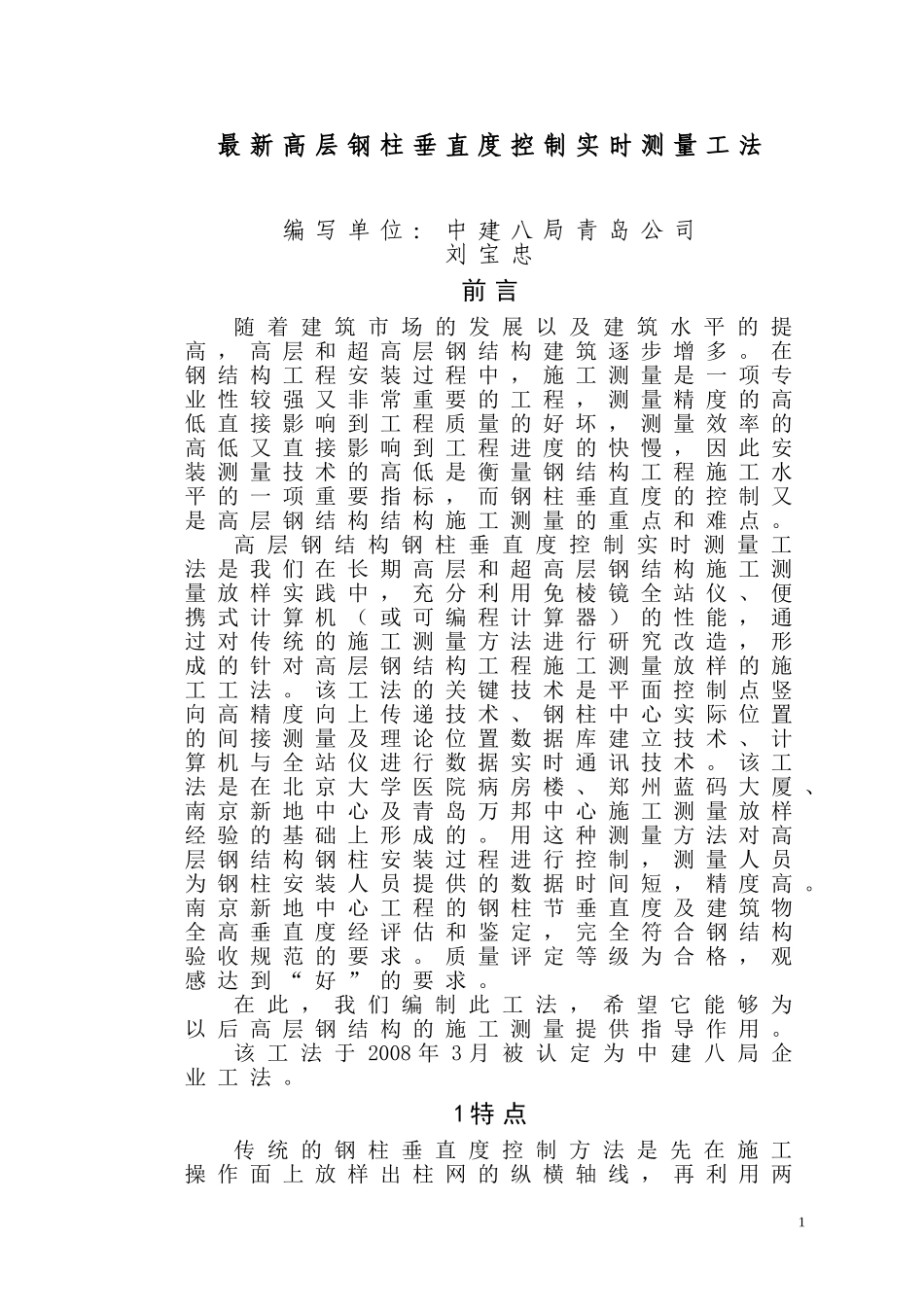

最新高层钢柱垂直度控制实时测量工法编写单位：中建八局青岛公司刘宝忠前言随着建筑市场的发展以及建筑水平的提高，高层和超高层钢结构建筑逐步增多。在钢结构工程安装过程中，施工测量是一项专业性较强又非常重要的工程，测量精度的高低直接影响到工程质量的好坏，测量效率的高低又直接影响到工程进度的快慢，因此安装测量技术的高低是衡量钢结构工程施工水平的一项重要指标，而钢柱垂直度的控制又是高层钢结构结构施工测量的重点和难点。高层钢结构钢柱垂直度控制实时测量工法是我们在长期高层和超高层钢结构施工测量放样实践中，充分利用免棱镜全站仪、便携式计算机（或可编程计算器）的性能，通过对传统的施工测量方法进行研究改造，形成的针对高层钢结构工程施工测量放样的施工工法。该工法的关键技术是平面控制点竖向高精度向上传递技术、钢柱中心实际位置的间接测量及理论位置数据库建立技术、计算机与全站仪进行数据实时通讯技术。该工法是在北京大学医院病房楼、郑州蓝码大厦、南京新地中心及青岛万邦中心施工测量放样经验的基础上形成的。用这种测量方法对高层钢结构钢柱安装过程进行控制，测量人员为钢柱安装人员提供的数据时间短，精度高。南京新地中心工程的钢柱节垂直度及建筑物全高垂直度经评估和鉴定，完全符合钢结构验收规范的要求。质量评定等级为合格，观感达到“好”的要求。在此，我们编制此工法，希望它能够为以后高层钢结构的施工测量提供指导作用。该工法于2008年3月被认定为中建八局企业工法。1特点传统的钢柱垂直度控制方法是先在施工操作面上放样出柱网的纵横轴线，再利用两1台经纬仪从两个近似相互垂直的方向对一根钢柱进行测量控制，这种方法投入测量人员多，结果反馈到钢柱校正操作人员的时间长，经纬仪架设位置限制较多。本工法所采用的施工测量方法，是充分利用免棱镜全站仪的免棱镜测距性能，测量钢柱立面某些特定点的三维坐标，测量值传递到便携计算机，程序依据钢柱的几何形状，间接计算出钢柱的中心偏移量及钢柱的扭转偏差值，同时可以得出钢柱的标高偏差值。因此利用本工法进行钢柱的垂直度控制测量，可以缩短施工前的轴线放样的时间，减少测量工作的劳动强度，减少测量结果的反馈时间，提高钢柱的安装质量。2适用范围高层钢结构钢柱垂直度控制实时测量工法适用于所有柱子安装的垂直度控制测量及质量检测验收，特别是许多非水平、非垂直的特异构件安装过程中的施工测量及质量验收。3工艺原理高层钢结构钢柱垂直度控制实时测量工法的工艺原理是：由于钢柱安装垂直度校正时，钢柱顶端不方便安设全站仪的反射棱镜，为此充分利用免棱镜全站仪的免棱镜测量性能，快速测量钢柱顶端特征点的三维坐标，并把测量信息通过数据线实时传输到便携式计算机中。在施工测量前的准备阶段，应认真分析图纸，建立合适实用的建筑物坐标系，收集各钢柱的中心坐标、钢柱编号、截面大小及定位角度等相关信息，并建立数据库。当测量结果被程序接收后，程序依据测量点坐标信息自动查找测量钢柱的编号，找到相关信息，并计算出该钢柱中心偏移量及钢柱的扭转偏差值等钢柱安装校正所需的相关信息，及时把相关信息反馈给施工人员作为钢柱垂直度校正的依据。24工艺流程及操作要点4.1高层钢结构钢柱垂直度控制实时测量工法施工测量流程4.2高层钢结构钢柱垂直度控制实时测量操作方法4.2.1分析计算、通讯程序编写4.2.1.1收集编程资料：编程的基本资料包括钢柱编号、钢柱中心坐标、截面形状、截面大小及定位角度等描述钢柱外部形状及空间位置的相关信息以及全站仪的指令码资料，为使测量人员提供的数据使用方便，程序编写前还应与钢柱安装校正施工人员多次沟通，与钢构件加人人员沟通，相互提供对方所需要的资料。收集钢柱相关资料的过程还应包括对设计数据正确性复核计算过程，并对数据进行分类编码。4.2.1.2编写程序:按程序功能不同可把程序分成三个主要模块，基础数据管理模块；计算机与全站仪之间进行实时数据通讯模块；钢柱中心偏移量及钢柱的扭转偏差值分析计算模块。1）基础数据管理模块：由于数据关系比较简单,基础数据的管理可以利用MicrosoftOfficeAccess软件建立Acce...
